Phottix Juno Li60 Manual

Hot shoe flash
Hide thumbs
Table of Contents

Advertisement

Quick Links

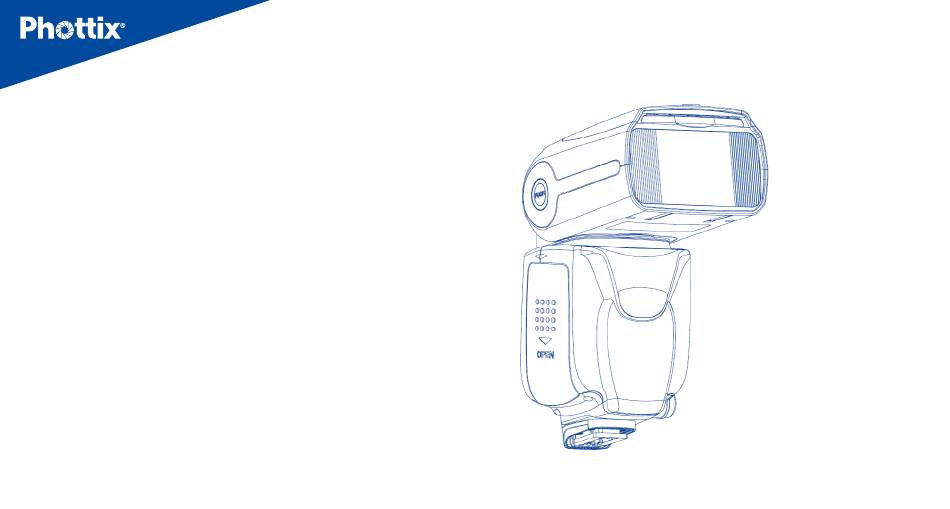

Phottix Juno Li60
Hot Shoe Flash
Model: H0801
1

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Juno Li60 and is the answer not in the manual?

Questions and answers

Summary of Contents for Phottix Juno Li60

  • Page 1 Phottix Juno Li60 Hot Shoe Flash Model: H0801...
  • Page 2 6. Remove battery from the flash when not being used for an The Phottix Juno Li60 Hot Shoe Flash is designed to work with extended period of time. ISO hot shoe cameras and features Manual, Multi Modes as well 7.

  • Page 3: Table Of Contents

    Table of contents 1. Parts and Function ..........................................4 2. Flash Set-up .............................................. 6 3. LCD Display ............................................... 9 4. Functions and Operations........................................10 5. Wireless Triggering Modes ........................................12 6. Other Functions ............................................17 7. Custom Function ............................................ 18 8. Specifications ............................................19 9.

  • Page 4: Parts And Function

    1. Parts Back/Left side 1. LCD Display 2. Mode Button 3. Test Button/ Ready Light 4. Locking Lever 5. Wireless Select 6. Group (Gr) 7. Custom Function (C,Fn) 8. Channel (Ch) 9. Zoom (Zm) 10. Power Switch 11. Selection Dial 12.
  • Page 5 Front/Right side 1. Flash Head Locking Button 2. Battery Compartment 3. Bounce Card 4. Wide Angle Diffuser 5. Flash Head 6. Optical Signal Receiver 7. Hot Shoe...

  • Page 6: Flash Set-Up

    2. Flash Set-up Please note: - The Juno Li60 Hot Shoe Flash circuitry is designed to be This manual assumes: used with only Juno Li60 H0802 rechargeable battery.\ 1. Both the flash and camera are switched on. - Only can be used battery charger H0803 for charging Juno Li60 H0802 rechargeable battery 2.
  • Page 7 4. Lock the flash in position by pushing the locking lever to the Overheating Protection right until the lock engages with a click. The Phottix Juno Li60 contains an overheating protection circuit 5. To Unlock, press the locking release Button on the locking that will slow flash recycle time to avoid overheating-related lever and slide to the left.
  • Page 8 Using the Bounce Card or Wide Angle Diffuser Using the Flash Head Diffuser The Phottix Juno Li60 Hot Shoe Flash comes equipped with a White Bounce Card and Wide Angle Diffuser Panel in the flash The Phottix Juno Li60 Hot Shoe Flash comes with an attachable head.

  • Page 9: Lcd Display

    3. The LCD Display Setting the flash zoom 1. Press the Zoom Button (Zm) to enter the flash zoom adjustment Mode. 2. Use the Selection Dial to set zoom value. 3. When finished, press the OK Button to exit. Test Button Pressing the test Button will trigger the flash.

  • Page 10: Functions And Operations

    4. Functions and Operations In Manual Mode the flash will fire at the power level set on the flash. The Phottix Juno Li60 Hot Shoe Flash can be adjusted from Standard Flash Mode (Wireless OFF) 1/1 (full power) to 1/128 – 8 stops of adjustments in 1/3rd stop increments.
  • Page 11 The flash count, frequency and power of these flashes can recycling time until the flash temperature has decreased. be programmed on the Phottix Juno Li60. Multi Mode is useful for capturing multiple images of a moving subject in the same photo and other special effects.

  • Page 12: Wireless Triggering Modes

    This is a rough guideline: You may need to increase or decrease the shutter speed to get the desired result. The Phottix Juno Li60 Hot Shoe Flash is equipped with several wireless transmitter and receiver Modes. It offers built-in...
  • Page 13 Odin II Rx(Receiver) in manual Mode only when they are fired. The Juno Li60 Hot Shoe Flash in Odin II Rx Wireless Mode can be Please note: The Juno Li60 cannot be triggered by Phottix Strato, triggered by another Juno Li60, Juno TTL, Mitors+ flash in Odin Odin I TCU or Ares .
  • Page 14 Tx (OdinII Transmitter Mode) 1. Press “Gr” Button to cycle through M (Master flash), A,B,C,D. Using the Juno Li60 Hot Shoe Flash in Odin II Tx Mode allows for 2. Pressing the Mode Button while a Group is selected will a flash to be used on-camera in Manual Mode as well as control change On or Off.
  • Page 15 Odin II Rx(receiver) Mode 2. Press “Gr” Button to enter groups adjustment area. Use the When the Odin II Rx Wireless Mode is selected the Phottix Juno Selection Dial to change the groups between A,B,C,D Li60 Flash can be controlled and triggered from another Juno Li60, Juno TTL, Mitros+ Flash in Odin Tx Mode, Odin II Transmitter 3.
  • Page 16 Phottix Ares II Transmitters, Phottix Odin II 5. Use the Mode Button to change flash Mode between Manual Transmitters or a Phottix Juno Li60, Juno TTL Flash in Odin II Tx (M) and Stroboscopic (Multi.) Mode – when set to the same channel, group and Digital ID.

  • Page 17: Other Functions

    S1 / S2 Rx optical slave Mode To save battery power the Phottix Juno Li60 Flash is equipped S1 / S2 Rx Optical Slave Mode allows the Juno Li60 to be with Sleep and Auto Off Modes. triggered in manual mode by other flashes.

  • Page 18: Custom Function

    30min Flash will sleep Mode in 30 min 60min Flash will sleep Mode in 60 min The Juno Li60 Hot Shoe Flash comes with a number of Tum o beep sound Beep programmable custom Functions. To edit these Functions Tum on beep sound(default)

  • Page 19: Specifications

    8. Specifications Changes to the Flash Capacitor: If the flash is not used regularly physical changes will take Flash Mode M(Manual) and Multi(Stroboscopic) place within the flash’s capacitor. Make sure to turn on Guide number 60(200mm zoom, ISO 100/m) the flash a minimum of 10 minutes every three months to Flash coverage 20-200mm prevent any physical changes.

  • Page 20: Appendix

    9. Apprendix: Juno Li60 compatibility Juno Li60 TX Juno Li60 RX and suppor ted feature with Other i. NO TTL i. NO TTL ii. NO HSS ii. NO HSS Phottix products iii. NO Auto Metering iii. NO Auto Metering iv. power control iv.
  • Page 21 Rd, Kwun Tong, Kln, Hongkong Model Number: H0801 declare herewith that the product designated below: FCC ID: P9M-JUNOLI60 Product name: Phottix Juno Li60 Hot Shoe Flash FCC STATEMENT : Model No.: H0801 This device complies with Part 15 of the FCC Rules. Operation is...
  • Page 22 RF warning statement: NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of The device has been evaluated to meet general RF exposure the FCC Rules. These limits are designed to provide reasonable requirement.
  • Page 23 What's included: 1. Juno Li60 unit X 1 2. Li-ion Battery H0802 (7.4V 3200mAh) 3. Battery charger H0803 4. AC/DC adaptor for battery charger MKS-120-1500 (with US / EU / UK plug) 5. Carrying bag. 6. Diffuser cap (white color) 7.
  • Page 24 Phottix Juno Li60 閃光燈是專為搭配數碼單反相機使用而設 7. 請按照需要更換電池。只能使用 Juno Li60 專用充電池 計的，具有手動模式、頻閃模式及無線主控 / 引閃功能。 H0802。 提示：使用該閃光燈之前，請閱讀此閃光燈說明書及熟悉您 8. 閃光燈閃光時，請勿在閃光燈鏡片的前方放置不透光的物 的相機使用手冊與相關操作。 體，否則閃光燈發出的熱量將可能燒灼放置的物體或是損壞 閃光燈管或菲涅爾鏡片！ 警告 9. 閃光燈頭在使用後可能會很燙，請勿觸摸，有灼傷的危險！ 1. 請安全使用您的閃光燈。切勿在短距離內直接對著人或動 物的眼睛觸發閃光燈，否則會損傷眼睛，甚至導致失明。 10. 閃光燈內部有高壓電子部件，請勿私自拆開或試圖修理閃 光燈。切勿觸摸閃光燈的內部元件，有觸電的危險！ 2. 在汽車、公車、摩托車或其他移動的交通工具上或周圍， 請謹慎使用閃光燈，因為可能會導致交通事故。 11. 請勿用金屬物體接觸閃光燈的外置電源埠，有可能觸電或 造成重傷！ 3. 請勿在可燃氣體（如汽油、溶劑等）附近使用閃光燈，有 爆炸的危險！ 4. 請勿讓閃光燈或電池接觸到滴水、濺水或高濕度物體。 5. 請勿將閃光燈或電池置於高溫環境下（如直射陽光、封閉...
  • Page 25 目錄 一、部件名稱 ........................................26 二、使用前準備 ........................................28 三、液晶顯示幕內容 ......................................31 四、功能和操作 ........................................31 五、無線引閃 ........................................35 六、其他功能 ........................................39 七、自訂功能 ........................................40 八、規格參數 ........................................41 九、附錄 ..........................................42...

  • Page 26: 一、部件名稱

    一、部件名稱 後面 / 左側 10. 電源開關 1. 液晶顯示幕 11. 選擇撥盤 2. 模式按鈕 (Mode) 12. OK 按鈕 3. 測試閃光按鈕 / 13. 1/4" 標準螺母 閃光就緒指示燈 14. Micro USB 埠 4. 鎖定杆 ( 維修中心使用 ) 5. 無線按鈕 15. 3.5mm 同步埠 6. 組別按鈕 (Gr) 7.
  • Page 27 前面 / 右側 1. 燈頭旋轉按鈕 2. 電池倉 3. 反射板 4. 廣角散光板 5. 閃光燈頭 6. 光感接收區域 7. 熱靴...

  • Page 28: 二、使用前準備

    - Juno Li60 只能使用專用充電池 H0802。 此說明書中假定以下內容： - 閃光燈在使用時，電池可能會很燙，更換電池時需小心！ 1. 閃光燈和相機的電源開關都設為開啟。 - 如果長時間不使用閃光燈，請取出電池。 2. 閃光燈和相機的設置與本說明書中所述的設置一致。 3. 相機功能表和閃光燈自訂功能都設置為預設值。 將閃光燈安裝到相機上 4. 閃光燈是搭配一款相容的單反數碼相機使用。 1. 關閉相機和閃光燈 2. 將閃光燈熱靴與相機熱靴對準。 安裝電池 3. 滑動閃光燈使其完全插入相機熱靴。 1. 按住電池倉蓋並向閃光燈底部方向滑動，電池倉蓋將會彈 4. 滑動鎖定杆到右側直至發出哢噠聲將閃光燈鎖定到位。 起打開。 5. 鎖定釋放：按住鎖定杆上的鎖定釋放按鈕的同時將鎖定杆 2. 按照電池倉中的指示安裝 Juno Li60 專用充電池 H0802。 滑動到左側。 3. 按住電池倉蓋並向閃光燈頂部方向推動 ，電池倉蓋將會鎖 定到位。...
  • Page 29 1. 開啟閃光燈：將電源開關撥到“ON”的位置。 2. 閃光燈頭可左右各旋轉 180 度 （可旋轉檔位：30 度、 60 度、 90 度、120 度、150 度、180 度）。輕輕旋轉閃光燈頭到您 2. 關閉閃光燈：將電源開關撥到“OFF”的位置。 拍攝所需要的角度。 3. 鎖定閃光燈：將電源開關撥到“LOCK”的位置。 可以防 止按鈕和撥盤誤操作。 使用反射板或廣角散光板 Phottix Juno Li60 閃光燈的燈頭內置有一個白色反射板和一 電池電量顯示 個廣角散光板。 液晶顯示幕上的電池電量顯示器（見下文）將會顯示閃光燈 1. 使用廣角散光板，閃光覆蓋範圍可以擴展為 14mm 廣角鏡頭。 裡電池大概的剩餘電量，可以此作為一個粗略的參考來更換 電池。如果閃光燈回電時間很長（30 秒），請更換電池。39 2. 當閃光燈頭仰起反射閃光時，白色反射板可用來在被攝體 的眼睛裡造出眼神光。...
  • Page 30 3.5mm 同步埠和 Micro USB 埠 2. 散光板拉出後會置於閃光燈頭上。 如果不需要使用反射板， 1. 3.5mm 同步埠可通過同步線連接至引閃器或相機來觸發閃 請將它輕輕推回至閃光燈頭內。 光燈。此埠只能輸入閃光信號不能輸出。 3. 如果只使用反射板，請將散光板輕輕推回至閃光燈頭內。 2. Micro USB 埠只供維修中心使用。 使用閃光燈頭柔光罩 閃光就緒指示燈 Phottix Juno Li60 閃光燈隨附一個柔光罩， 在需要的情況下， 閃光就緒指示燈在快速閃光模式下，達到最小閃光電壓時亮 此柔光罩可以安裝在閃光燈頭前面，用作柔化光線、減少陰 綠燈。充滿電後， LED 指示燈亮紅燈。 影及增加微距攝影的覆蓋範圍等用途。 過熱保護 閃光燈具有的過熱保護電路功能，將會通過延長閃光回電時 間來避免過熱及造成部件損壞。在短時間內，以全功率閃光 約 30 次後， 將會啟動該過熱保護功能。 過熱保護功能生效時，...

  • Page 31: 三、液晶顯示幕內容

    三、液晶顯示幕內容 無線引閃選擇 無線電傳輸 TX：OdinII 發射模式 無線電傳輸 OdinII RX：OdinII 接收模式 無線電傳輸 AresII RX：Ares II 接收模式 光感傳輸：S1 / S2 光感接收模式 四、功能和操作 閃光燈模式 手動閃光 閃光燈具有两種閃光模式：手動（M）和頻閃（Multi）。 手動閃光輸出 M：手動閃光 改變閃光模式： 頻閃閃光 按 “ MODE” 按鈕， 閃光模式將會在手動 （M） 和頻閃 （Multi） 模式之間循環切換。 當前模式將會顯示在液晶顯示幕的左上方。 閃光頻率閃光次數閃光輸出 Multi：頻閃...
  • Page 32 M：手動模式 Multi: 頻閃模式 使用 Multi 頻閃模式，可以發出一系列快速的閃光。您可以在 閃光燈上設置功率、頻率和閃光次數。頻閃模式有利於在同一 張照片上拍攝移動的被攝體的多個圖像以達到特殊效果。 在手動模式下， 閃光燈將會以您設置的功率水準閃光。閃光 燈可以在 1/1 至 1/128 功率（共 8 檔）之間以 1/3 檔為增量 進行功率調節。相機的光圈和快門速度需要手動調節。為達到 最佳效果，請將相機調為 M（手動模式）。 使用頻閃模式： 使用手動模式： 1. 按“MODE”按鈕直至閃光燈的液晶顯示幕上顯示 M 圖示。 1. 按“MODE”按鈕直至閃光燈的液晶顯示幕上顯示 Multi 2. 按 OK 按鈕進入功率調節狀態。 圖示。 3. 轉動“選擇撥盤”調整閃光功率。 2. 按 OK 按鈕 進入功率調節狀態，轉動“選擇撥盤”可以調 4.
  • Page 33 3. 按 OK 鈕直至閃光次數 X 頻率（HZ） 設置之間切換。轉動 這是一個粗略的參考，實際使用時有可能要調校快門速度來得 “選擇撥盤”可以調節閃光次數和頻率。 到預期的結果。 最大頻閃閃光次數 請注意： 1. 過多使用頻閃可能會導致過熱甚至損壞閃光燈，請勿連續 使用頻閃超過 20 次。 2. 如果過熱，閃光燈將會自動增加回電時間，直至閃光燈溫 度降低到正常才可再次使用。 頻閃模式和快門速度 如果閃光次數顯示為“--×”，不論閃光頻率是多少，最大閃 使用以下公式來確保正確的相機快門速度和不同的頻閃模式參 光次數如下表所示。 數搭配使用： 閃光次數 / 閃光頻率 = 快門速度 例如，5 次 ( 閃光次數 )/10 赫茲（頻率）=0.5 秒（快門速度）...

  • Page 34: 五、無線引閃

    無線功能如下： OdinII Tx（發射器） 閃 光 燈 具 有 幾 種 無 線 發 射 和 接 收 模 式。 內 置 相 容 Phottix OdinII TTL 觸 發 器、Phottix odin Lite 觸 發 器、Phottix 可 對 本 機 主 控 閃 光 燈 進 行 全 方 位 調 節， 還 可 以 對 其 他 處...
  • Page 35 OdinII TX 無線模式的 Juno Li60 閃光燈觸發。 的和從屬閃光燈的閃光模式為 M。它可以控制三組（A、B、C, D）從屬閃光燈，可以對設置為 Odin II Rx 無線模式的 Juno Li60 從屬閃光燈或者其他安裝在 OdinII 接收器上的相容閃光 S1 / S2 Rx （從屬）—光感 燈進行 M 模式下的閃光功率調節， 同時還可以調整主燈和從 處於 S1 / S2 Rx 模式的 Juno Li60 閃光燈可以被附近的閃光 燈的燈頭焦距。 燈發出的 M 手動模式閃光觸發。...
  • Page 36 OdinII Tx 模式介面 3. 轉動“選擇撥盤”可以調節功率水準（在 1/128 到 1/1 之 間以 1/3 檔為增量進行調節）。 4. 按“OK 按鈕”確定並退出調節介面。 OdinII Tx 模式下調節燈頭焦距 1. 按 Gr 按鈕，將會在 M（主燈）、A、B、C、D 之間循環切換。 2. 按 Zm 按鈕 , 將會進入 zoom 參數調節介面。 3. 轉動“選擇撥盤”, 依次切換至 20mm, 24 mm, 28 mm, 35 mm, 50 mm, 70 mm, 80 mm,105mm,135mm 和...
  • Page 37 2. 按 Gr 按鈕 , 進入設置介面， 再按 Gr 按鈕切換組別 A、 B、 C、 D。 3. 按 C.Fn 按鈕 直至進入 ID 設置介面，按“C.Fn 按鈕”可以 當選擇 OdinII RX 無線模式的 Juno Li60 閃光燈，將會被其他 選擇 ID 位元數；轉動“選擇撥盤”可以選擇 ID 碼數，按 OK 處於 OdinII Tx 發射模式下的 Juno Li60, Juno TTL, Mitros+ 按鈕退出 ID 介面。 閃光燈、OdinII、Odin Lite 發射器控制和觸發。...
  • Page 38 改變頻道、ID、組別、功率和閃光模式 請注意： 1. 按 Ch 按鈕， 轉動“選擇撥盤”可以切換 CH1-16 頻道， - Juno Li60 在 OdinII RX 模式下支援無線 HSS 快門高速 按“OK 按鈕”退出選擇。 同步。需要配合 Juno TTL, Mitros+ 閃光燈、OdinII 發 射器控制和觸發。 2. 按 Ch 按鈕 直至進入 ID 設置介面，按“OK 按鈕”可 以選擇 ID 位元數；轉動“選擇撥盤”可以選擇 ID 碼數，...

  • Page 39: 六、其他功能

    Ares II Rx 模式後，閃光功率水準和 zoom 值必需手動調 節。在 CH1-4 不能設 ID 碼，CH5-16 可設 ID 碼。 自動存儲功能 閃光燈能夠保存閃光燈設置。即使關機重啟後，模式、功率水 S1 /S2 Rx 光感從屬模式 準等設置將會保存在閃光燈內。 處於 S1/S2 Rx 模式的 Juno Li60 閃光燈可以被附近的閃光燈 發出的 M 手動模式低速閃光觸發。 設置閃光燈變焦 改變功率水準和焦距： 閃光燈變焦方式：手動變焦，用戶可自行設置閃光燈頭焦距。 1. 改變功率水準：按 OK 按鈕 進入功率選擇狀態，轉動 “選擇撥盤”調節閃光燈功率水準在 1/1 至 1/128 之間...

  • Page 40: 七、自訂功能

    七、自訂功能 測試閃光按鈕 按測試閃光按鈕將會觸發閃光燈閃光，這可用於手動模式下測 自訂功能可以按照你的拍攝喜好自訂閃光燈功能。 光。在無線主控模式下，按測試按鈕將會觸發由主控閃光燈控 制的設置為同一個頻道的從屬閃光燈。 編輯自訂功能步驟如下： 自動睡眠功能 1. 按 C.Fn 按鈕進入自訂功能功能表螢幕。 2. 按 C.Fn 按鈕可以選擇自訂功能功能表項目。 閃光燈具備自動睡眠功能來節省電池電量。 3. 按“OK 按鈕”後，轉動“選擇撥盤”可在功能表內改變自 1. 在非無線從屬模式下，10 分鐘沒有按鍵操作或沒有被引閃， 訂功能，再次按“OK 按鈕”退回上一級。 閃光燈將進入自動待機模式，液晶顯示幕將無顯示，按閃光燈 上的測試按鈕可喚醒閃光燈。 4. 按 C.Fn 按鈕退到主功能表。 2. 在無線從屬模式下，如果無按鍵操作或沒有被引閃，閃光 燈在 10 分鐘後將進入從屬待機模式，液晶顯示幕上將顯示 SL，全按相機快門按鈕或按主控閃光燈上的測試按鈕可喚醒 從屬模式下的閃光燈。您可以選擇自動睡眠時間。...

  • Page 41: 八、規格參數

    八、規格參數 LCD 顯示 功能 設定選項 設定描述 不會待命 閃燈模式: M(手動) 及Multi (頻閃) 閒置10分鐘後進入待命狀態(預設) 10min 省電模式 閃光指數: 60 (200mm, ISO100/米) 閒置30分鐘後進入待命狀態 30min 焦距覆蓋範圍: 20-200mm 60min 閒置60分鐘後進入待命狀態 按鍵聲音 關閉按鍵聲音/開啟按鍵聲音(預設) 焦距調節: 獨立調節焦距 OFF/ON OFF: 關閉ID識別碼功能(預設)/ 閃燈燈頭角度: 360度旋轉 (180度向左或向右)， ID功能 OFF/ON ON: 打開ID識別碼功能 上下(-7度至90度) 同步模式: 前簾同步及高速同步(只限Odin II接收模式) 頻閃模式: 頻率:1-99Hz。頻閃次數: 1-100...

  • Page 42: 九、附錄

    九、附錄 :Juno Li60 和其他產品支援對應 Juno Li 60TX模式 Juno Li60 RX模式 1. 沒有TTL功能 1. 沒有TTL功能 2. 不支援高速同步 2. 不支援高速同步 Juno Li60 TX模式 Juno Li60 RX模式 Juno Li60 Juno Li60 3. 不支援自動測光 3. 不支援自動測光(auto 1. 沒有TTL功能 1. 沒有TTL功能 @ RX模式 @ TX模式...
  • Page 43 配件列表 : Phottix Warranty Card 1. Juno Li60 閃光燈 X 1 2. Juno Li60 專用充電池 H0802 (7.4V 3200mAh) Phottix offers warranty service and /or replacements that 3. 充電器 H0803 comply with local regulations. For full information see: 4. 充電器專用適配器 MKS-120-1500 phottix.com/warranty .
  • Page 44 Printed in China...
