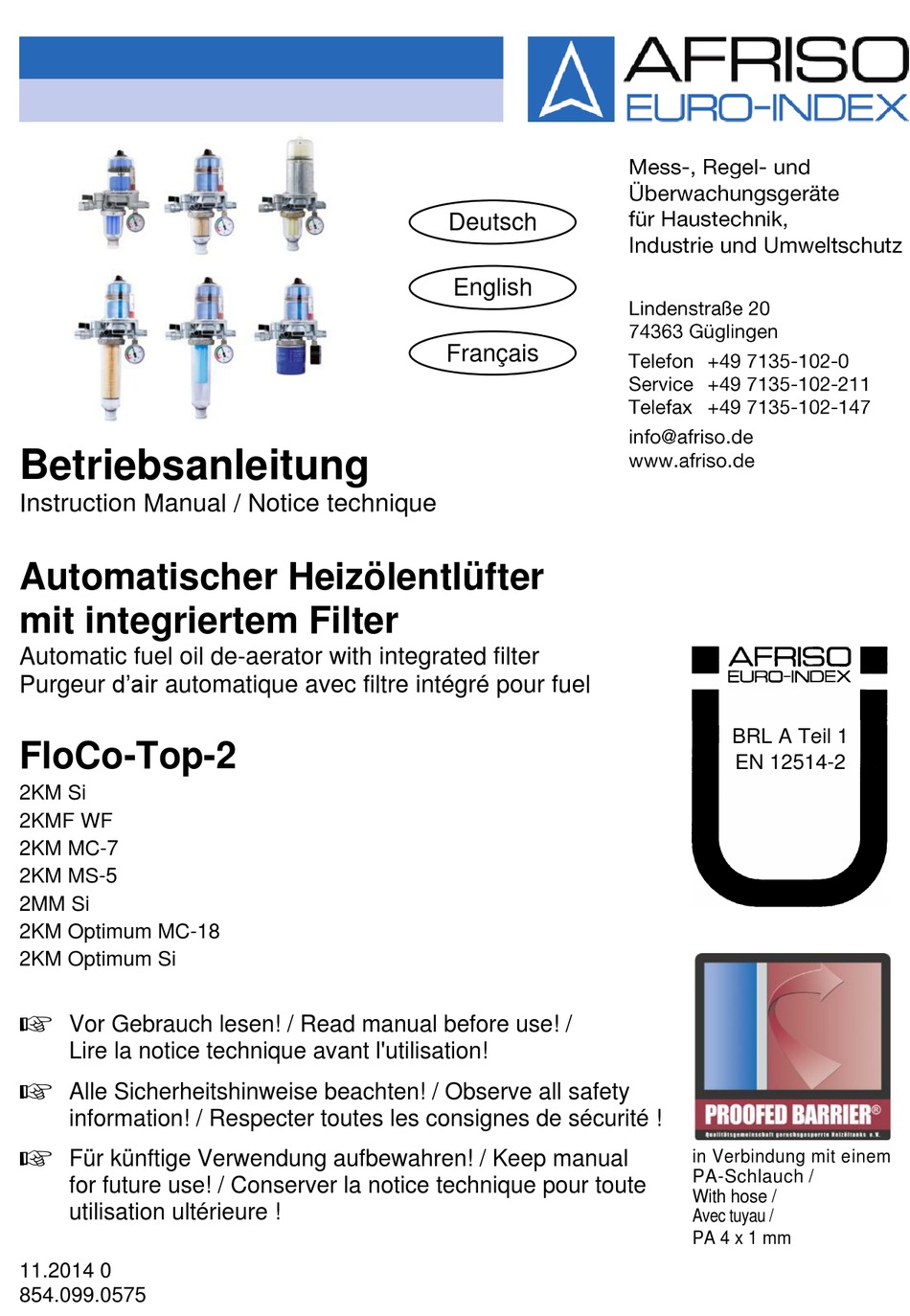

Betriebsanleitung
Instruction Manual / Notice technique
Automatischer Heizölentlüfter
mit integriertem Filter
Automatic fuel oil de-aerator with integrated filter
Purgeur d'air automatique avec filtre intégré pour fuel
FloCo-Top-2
2KM Si
2KMF WF
2KM MC-7
2KM MS-5
2MM Si
2KM Optimum MC-18
2KM Optimum Si
Vor Gebrauch lesen! / Read manual before use! /
Lire la notice technique avant l'utilisation!
Alle Sicherheitshinweise beachten! / Observe all safety
information! / Respecter toutes les consignes de sécurité !
Für künftige Verwendung aufbewahren! / Keep manual
for future use! / Conserver la notice technique pour toute
utilisation ultérieure !
11.2014 0
854.099.0575
Deutsch
English
Français
BRL A Teil 1
EN 12514-2
in Verbindung mit einem
PA-Schlauch /
With hose /
Avec tuyau /
PA 4 x 1 mm
