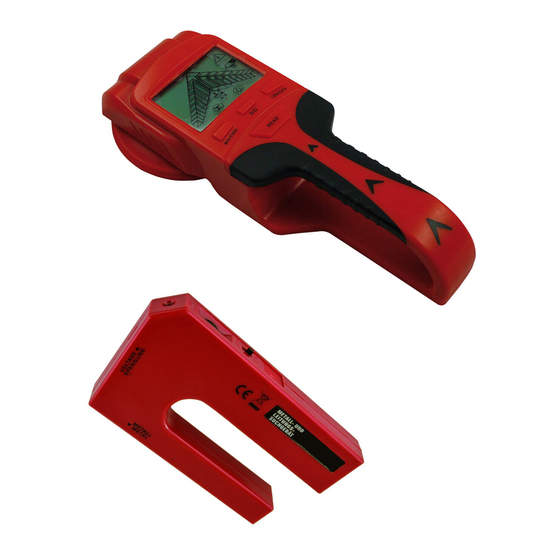

Holz, Leitungs- und Metallsuchgerät 3 in 1 - JDT-08
Bedienungsanleitung
Das Suchgerät verwendet elektronische Signale um die genaue Position von Deckenbalken, Leitungen und Metall
im Mauerwerk und Leichtbauwänden zu lokalisieren. Sobald die Außenkante des eingestellten Materials erkannt
wurde, sendet das Suchgerät akustische und visuelle Signale (LCD-Display), mit denen Sie die zentrale Positionen
ermitteln können.
Die ergonomisch gestaltete Form erhöht den Bedienkomfort und die Sicherheit während des Gebrauchs.

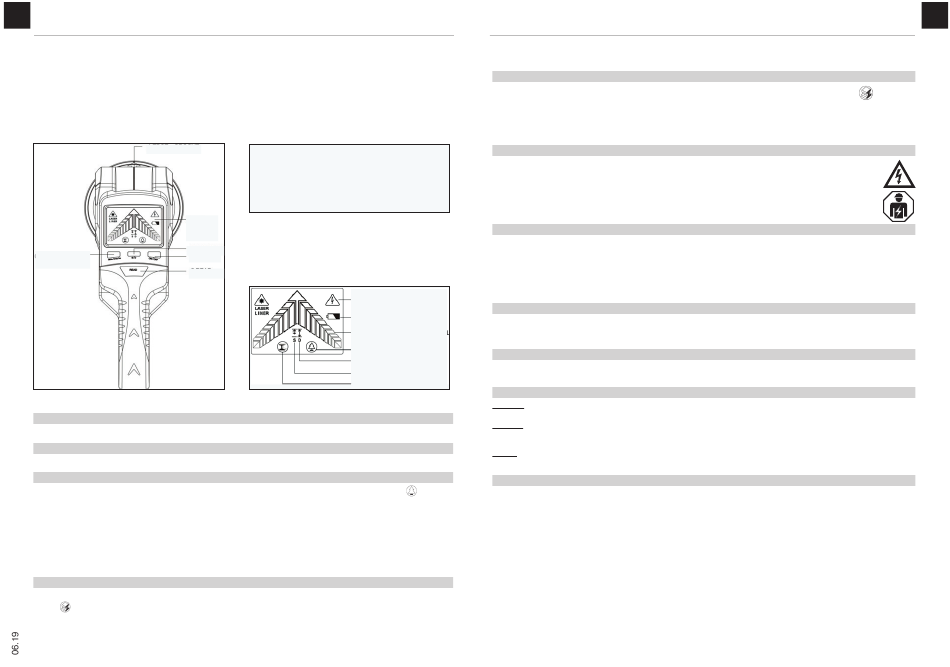

1. Einkerbung
2. LCD
3. Funktion
6. METALL/STAHL/
AC Leitungen
BATTERIE
Öffnen Sie das Batteriefach auf der Rückseite des Gerätes und setzen Sie eine 9-Volt-Batterie ein.
EINSTELLUNG
Stellen Sie sicher, dass das Gerät getestet wurde, bevor Sie die Wand prüfen.
EINSTELLUNG & ERKENNUNG VON HOLZBALKEN
Nehmen Sie das Gerät, drücken Sie die ON/OFF-Taste und stellen Sie den Funktionsschalter auf „stud
Drücken Sie nun „S/D" um Standard- oder Tief-Abfrage einzustellen. Halten Sie den Knopf „READ" während
des Scannens gedrückt. Der Detektor gibt nach ca. 3 Sekunden Alarm. Das Gerät ist nun für Holz kalibriert.
Fahren Sie mit dem Gerät über die Oberfläche (rechts oder links) um einen Kontakt herzustellen. Je näher Sie an
einen Holzbalken kommen, desto mehr zeigt die LCD-Pfeilspitze an den Rand des Holzbalkens. Bei maximaler
Sensorempfindlichkeit, zeigt das LCD-Display alle Pfeilspitzen an. Dies bedeutet, dass Sie sich an der Außenkante
des Balkens befinden. Markieren Sie diese Stelle und setzen Sie den Scanvorgang fort. Versuchen Sie in
entgegengesetzter Richtung die andere Kante des Balkens zu finden. Markieren Sie auch diese Stelle. Die Mitte
des Balkens ist zwischen den zwei Punkten.
EINSTELLUNG UND ERKENNUNG VON METALL
Nehmen Sie das JDT-08, drücken Sie die ON/OFF-Taste und stellen Sie den Funktionsschalter auf
„metal ". Drücken Sie nun „S/D" um Standard- oder Tief-Abfrage zu erhalten. Halten Sie den Knopf „READ"
während des Scannens gedrückt. Der Detektor gibt nach ca. 3 Sekunden Alarm. Das Gerät ist nun für Metall
kalibriert. Fahren Sie mit dem Gerät über die Oberfläche (rechts oder links) um einen Kontakt herzustellen. Je näher
Sie an metallische Werkstoffe kommen, desto mehr zeigt die LCD-Pfeilspitze an die Außenkante des Metalls. Bei
maximaler Sensorempfindlichkeit, zeigt das LCD-Display alle Pfeilspitzen an. Dies bedeutet, dass Sie sich an der
Außenkante des Metalls befinden. Markieren Sie diese Stelle und setzen Sie den Scanvorgang fort. Versuchen Sie
1. Einkerbung
2. LCD Display
3. Funktion
4. ON/OFF
5. LESEN
6. METALL/STAHL/AC Leitungen
Display
4. ON/OFF
5. LESEN
Spannung vorhanden
Batterieanzeige
Ermittlungssignal Pfeilspitze
Holz Abfrage
Tiefliegende Abfrage
Standard Abfrage
Metall Abfrage
in entgegengesetzter Richtung die andere Seite des Metalls zu finden. Markieren Sie auch diese Stelle. Die Mitte
des Metalls ist zwischen den zwei Punkten.
KALIBRIERUNG & ERKENNUNG VON SPANNUNGSFÜHRENDEN LEITUNGEN
Stellen Sie vor der Kalibrierung (gleicher Vorgang wie eben beschrieben) den Funktionszustand auf „
AC-Spannungsempfindlichkeit wird auf maximale Empfindlichkeit eingestellt. Führen Sie das Gerät, von rechts oder
links, langsam horizontal und vertikal über die Wand. Wenn die Pfeilspitzen angezeigt werden und ein Alarm ertönt,
haben Sie eine spannungsführende Leitung gefunden.
Aus Sicherheitsgründen erkennt das Gerät vorrangig spannungsführende Leitungen vor anderen Metallen.
ACHTUNG
Abgeschirmte Leitungen oder stromführende Leitungen in Metallrohren, Gehäusen, metallisierten Wänden
oder dicken, dichten Wänden werden nicht erkannt. Schalten Sie immer die Stromversorgung aus, wenn
Sie in der Nähe von Leitungen arbeiten.
Das Suchgerät ist so konzipiert, dass es 110 bis 400V~ spannungsführende Leitungen erkennen kann.
Die Installation darf nur von ausgebildeten Fachkräften nach den geltenden Installationsvorschriften
durchgeführt werden. Wenden Sie sich hierzu an einen zugelassenen Elektrofachbetrieb.
VORSICHTSMASSNAHMEN BEI DER BEDIENUNG
Sie sollten immer vorsichtig bei Nägeln, Abtragungen oder Bohrungen in Wänden, Decken und Böden sein, wo
Leitungen oder Rohre in der Nähe der Oberfläche sein könnten. Abgeschirmte Telefon- oder Fernsehkabel oder
nicht spannungsführende Leitungen werden nicht erkannt. Zur Vermeidung von Personen- und Sachschäden
wird eine vorsichtige und umsichtige Vorgehensweise empfohlen. Es besteht die Gefahr der Beschädigung von nicht
gefundenen Leitungen.
Wenn Sie in der Nähe einer spannungsführenden Leitung arbeiten, schalten Sie immer die Spannung ab.
VERMEIDUNG VON STÖRUNGEN
Um die beste Leistung aus dem Suchgerät erhalten zu können, sollte das Gerät mit einer Hand am vorhandenen Griff
gehalten werden. Halten Sie Ihre freie Hand mindestens 15cm von dem Gerät entfernt, während Sie die Oberflächen
abtasten.
HERKÖMMLICHE BAUWEISE
Türen und Fenster sind häufig mit zusätzlichen Hölzern für mehr Stabilität konstruiert. Das Gerät erkennt den Rand
dieser verstärkten Holzkonstruktion und sendet ein Audiosignal aus, wenn es sie vollständig überquert hat.
OBERFLÄCHENUNTERSCHIEDE
Tapeten: Es gibt keinen Unterschied in der Funktion des Suchgerätes auf Oberflächen mit Tapeten oder Stoffen, es
sei denn, diese enthalten metallische Folie oder Fasern.
Decken: Beim Umgang mit einer rauen Oberfläche, wie z.B. ein Deckenspritzputz, nutzen Sie ein Stück Pappe, wenn
Sie die Oberfläche abtasten. Streichen Sie vor der beschriebenen Kalibrierung mit einem Stück Pappe an der Stelle
entlang, um eine optimale Leistung des Gerätes zu bekommen.
Beton: Metalle mit einer Tiefe von bis zu 2cm können gefunden werden. Wenn die Oberfläche rau ist, ein Stück
Pappe verwenden, wie unter den „Decken" beschrieben wird.
TECHNISCHE DATEN
".
Unter Verwendung der Vorgehensweise des Scannens und der Markierung von zwei Seiten.
Messabstand von Bolzen (60x60x20mm):
Tiefe ≥ 2cm
Standard ≥ 1,5cm
Erkennen von AC Leitungen (110-400V~, 50-60Hz):
Tief≥3cm
Lebenszeit der Batterie:
Wasserresistent:
Betriebstemperatur:
Lagertemperatur:
Maße (LxBxH):
Gewicht (inkl. Batterie):
Batterietyp:
Messeabstand von Rohren (Ø 20x1500mm):
Tief ≥ 3cm
Standard ≥ 1,5cm
1 Jahr bei normaler Benutzung
Wasserabweisend, aber nicht wasserdicht
0°C bis +40°C
-10°C bis +50°C
224x92x41mm
300g
9V-Block
