Gebrauchsanleitung
Manual
Pantographen-Blitzer
Funkenschlag am Stromabnehmer
Pantograph flashlight
Sparkling at the pantograph
1.
Wichtige Hinweise ......................................
2.
Einleitung ...................................................
3.
Anschluss ...................................................
4.
Montage .....................................................
5.
Technische Daten ......................................
1.
Important Information .................................
2.
Introduction ................................................
3.
Connection .................................................
4.
Mounting .....................................................
5.
Technical Data ...........................................
5068
2
2
2
3
4
2
2
2
3
4
Advertisement
Related Manuals for Viessmann 5068
Summary of Contents for Viessmann 5068

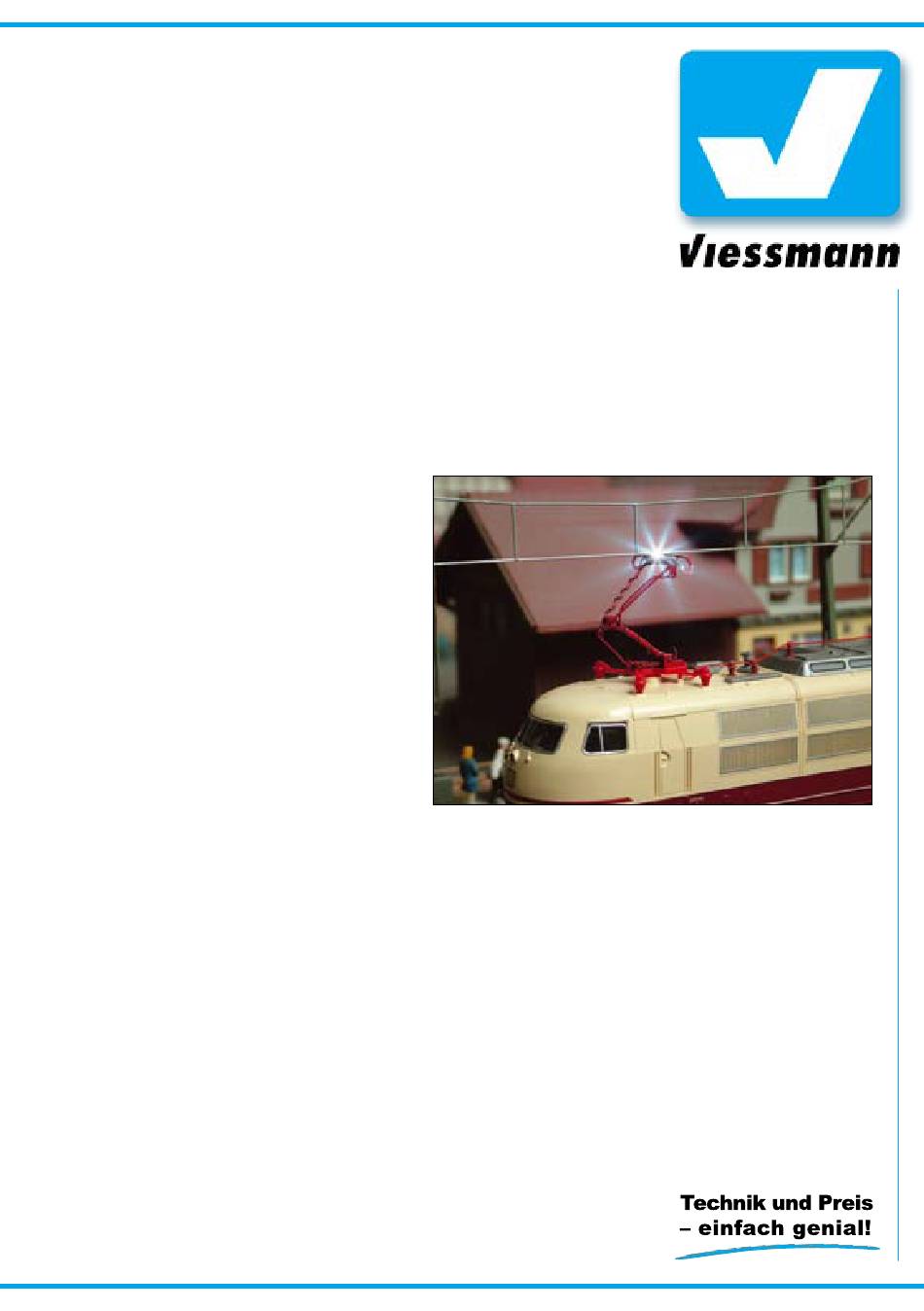

- Page 1 Gebrauchsanleitung Manual Pantographen-Blitzer Funkenschlag am Stromabnehmer Pantograph flashlight Sparkling at the pantograph 5068 Wichtige Hinweise ........Einleitung ........... Anschluss ........... Montage ............. Technische Daten ........Important Information ......... Introduction ..........Connection ..........Mounting ............. Technical Data ...........
- Page 2 1. Wichtige Hinweise 1. Important Information Please read this manual prior to first use of the Lesen Sie vor der ersten Benutzung des Produk- tes bzw. dessen Einbau diese Anleitung komplett product resp. its installation! Keep this manual. It und aufmerksam durch. Bewahren Sie diese An- is part of the product.
- Page 3 Abb. 1 Fig. 1 Fahrmotor / motor 2 x schwarz / black grau 1,5 mm grey Lokdach Elektronik Electronic Roof of the loco orange orange zur Stromversorgung: z. B. Radschleifer, Motorausgang d. Decoders, ... to power supply: e. g. wheel pick-up, motor output of the decoder, ... 4.
- Page 4 Überschüssigen Haltedraht mit Seitenschneider entfernen. Cut off the unused rest of the holding wire. Leuchteinheit in gewünschte Position biegen. Bend the lighting unit near the slider. Haltedraht am unteren Pantographen-Holm verdrillen. Twist the lower holding-wire around the pantograph. Zuleitungen (grau + orange) entsprechend Abb. 1 anlöten. Solder the grey and orange cable as shown in fig.
