e+p Elektrik Handels HDK 21 Instruction Manual

HDK 21
SICHERHEITSHINWEISE
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch, bevor Sie das Produkt verwenden. Bewahren Sie diese Anleitung für sich und eventuelle weitere Benutzer zum späteren Gebrauch auf.
Das Produkt ist nicht für die Benutzung durch Kinder oder Personen mit eingeschränkten geistigen oder motorischen Fähigkeiten geeignet und ist gegen entsprechende Benutzung zu sichern.
Eine andere als die im Kapitel „Beschreibung und Funktion" beschriebene Verwendung ist nicht gestattet. Setzen Sie das Gerät keiner starken Hitze oder Feuchtigkeit aus und stellen Sie keine Gegenstände
auf dem Gerät ab. Das Gerät kann sich während des Betriebes erwärmen.
Eine Missachtung der Sicherheitshinweise kann zu Verletzungen und/oder Sachschäden führen.
BESCHREIBUNG UND FUNKTION

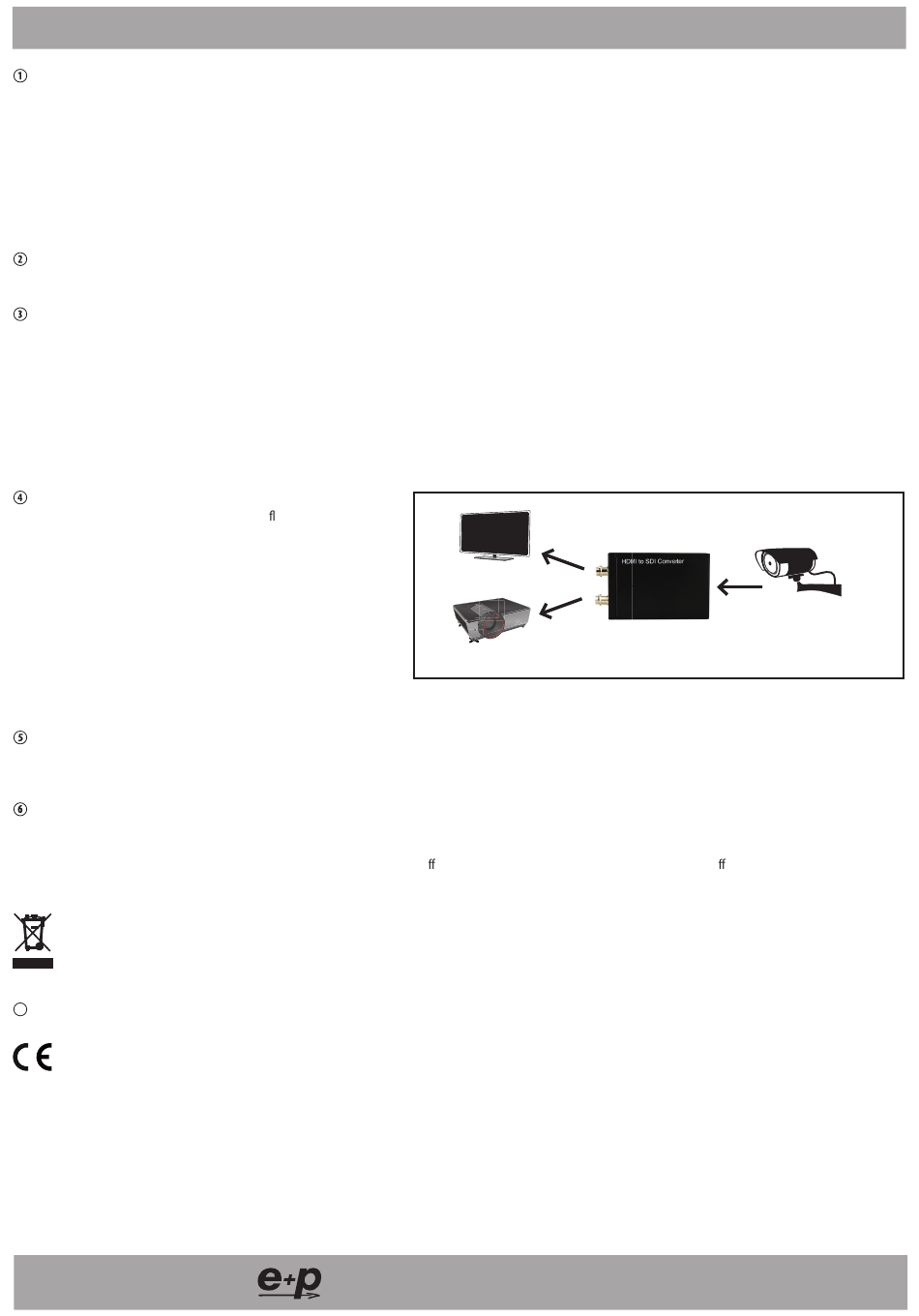

Dieser Konverter ermöglicht die Wiedergabe von HDMI-Signalen auf bis zu zwei SDI-Bildschirmen oder SDI-Beamern.
MONTAGE
1. Stellen Sie sicher, dass alle anzuschließeden Geräte ausgeschaltet sind.
2. Verbinden Sie die Siqnalquelle mit der HDMI-Buchse des Konverters.
3. Verbinden Sie einen oder beide SDI-Ausgänge (SDI Out) mit den Wiedergabegeräten.
4. Verbiden Sie das mitgelieferte Netzteil mit dem HDK 21.
5. Schalten Sie die angeschlossenen Geräte ein.
6. Bei Nichtgebrauch trennen Sie den Konverter vom Netz!
Zur Deinstallation des Produktes gehen Sie nach den oben genannten Hinweisen in umgekehrter Reihenfolge vor.
TECHNISCHE DATEN
Eingang:
Ausgänge:
max. Übertragungsweite: 400m (SD-Betrieb), 200m (HD-Betrieb),
100m (3G-Betrieb), abhängig von
der Qualität des Koaxkabel
Betriebstemperatur: 0°C - +50°C
externes Netzteil: 5V DC / 2A
Stromaufnahme:
EINSTELLUNG, PFLEGE UND WARTUNG
Installieren Sie das Produkt nur in trockenen Innenräumen unsc schützem Sie es vor Feuchtigkeit, dierekter Sonneneinstrahlung oder hohen Temperaturen. Bei Nichtbenutzung ist das Produkt
vom Stromnetz zu trennen. Reinigen Sie das Produkt nur mit einem trockenen, weichen Tuch. Bei stärkerer Verschutzung kann das Reinigungstuch mit Wasser angefeuchtet werden.
ENTSORGUNGSHINWEISE
Elektrische und elektronische Produkte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht.
Das Symbol auf dem Produkt, der Verpackung und der Bedienungsanleitung weist auf diesen Umstand hin. Als Verbraucher können Sie elektrische oder elektronische Produkte am Ende
der Lebensdauer an den Hersteller, den Händler oder an eine speziell eingerichtete, ö entliche Sammelstelle zurückgeben. Mit dieser Art der Sto trennung und Entsorgung leisten Sie
einen wichtigen Beitrag zum Schutz unserer Umwelt.
WEEE-Richtlinie: 2002/96/EG
WEEE-Nr.:
7 SONSTIGES
Konformitätserklärung
Mit dem CE Zeichen erklärt die e+p Elektrik Handels GmbH & Co. KG, dass dieses Produkt den Anforderungen und Richtlinien der europäischen Bestimmungen entspricht.
Die gesetzliche Gewährleistung für dieses Produkt deckt nur das Produkt selbst ab. Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße
Installation, Betrieb oder Wartung entstanden sind.
Falls ein Fehler oder Defekt am Produkt festgestellt wird, wenden Sie sich bitte an Ihren Fachhändler.
Druckfehler und technische Änderungen an Produkt, Verpackung und Dokumentation bleiben vorbehalten.
HDMI-Buchse (Au ösung: max. 1080p)
2x BNC-Buchse
max. 4W
DE72183678
Elektrik Handels GmbH & Co. KG • Am Ohrt 7 • D-59469 Ense-Höingen
Tel.: 0 29 38 - 98 76 20 • Fax: 0 29 38 - 98 76 22 2 • www.e-und-p.de
SDI-Bildschirm
SDI-Beamer
Anleitung
Kamera
