Summary of Contents for Keller K-114

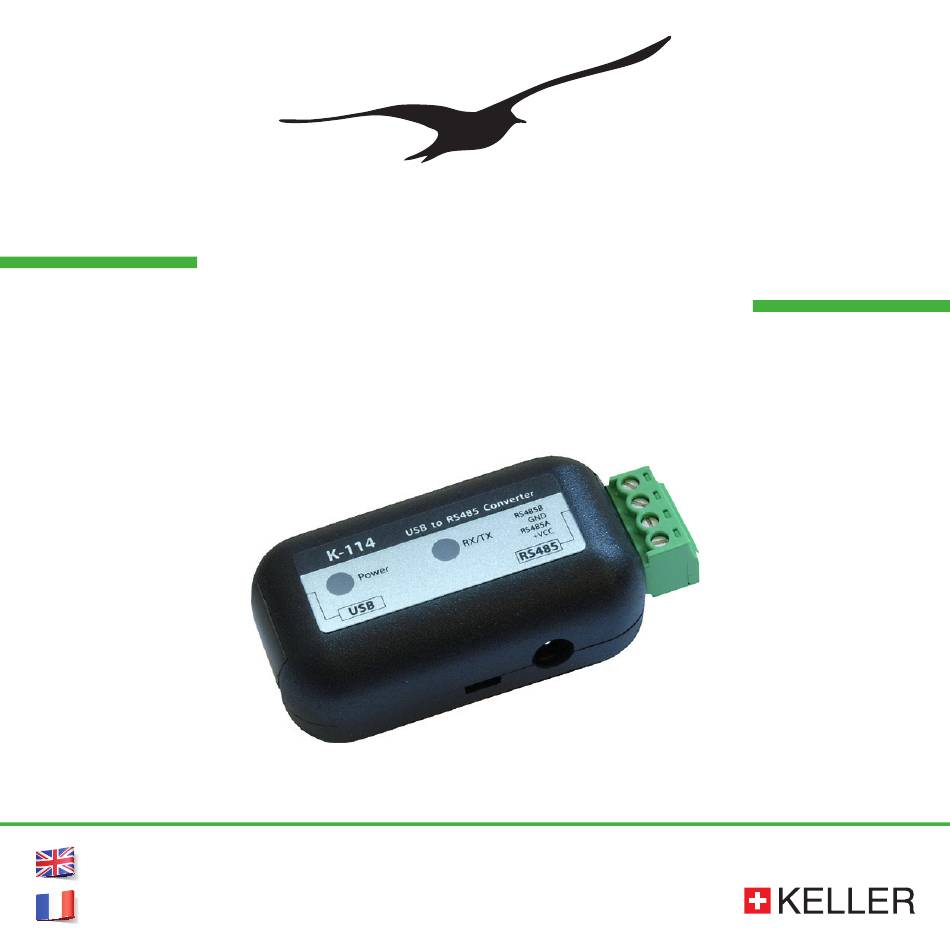

  • Page 1 Betriebsanleitung Schnittstellenkonverter K-114 Manual Interface Converter K-114 Page 15 Manuel du convertisseur K-114 Page 29...
  • Page 2: Table Of Contents

    Allgemeines Der Schnittstellenkonverter K-114 dient zur Umsetzung eines USB-Signals auf ein serielles RS485-Halbduplexsignal zum Anschluss an jeden beliebigen Computer mit USB-Port. Der Konverter K-114 und die angeschlossenen Allgemeines Endverbraucher werden über den USB-Anschluss versorgt. Für den Betrieb mehrerer Endverbraucher wird ein Netzteil zugeschaltet.
  • Page 3: Steckerbelegung Der Konverter Bzw. Anschlüsse

    Steckerbelegung der Konverter bzw. Anschlüsse Beschreibung Der K-114 kommuniziert mit den angeschlossenen Geräten über einen RS485 (half duplex mode) Bus. Die am K-114 K-114A K-114B K-114 angeschlossenen Geräte werden über den USB-Ausgang des PC’s oder über ein externes Netzteil (Buchse...
  • Page 4: Systemvoraussetzungen Software K-114_Config

    EMV-Verhalten aus. Bias on Termination Zeigt den Status der Funktion Bias on** Geräte von KELLER arbeiten mit Übertragungs- Vermeidet Reflektionen auf den Signalleitungen. geschwindigkeiten < 250 kbps, weshalb diese Funk- Bias Widerstände (560 Ω) für RS485A und B aktiviert.
  • Page 5: Rohs

    KELLER Produkte benutzen „Fail-Save“ RS485 Treiber, welche auch bei undefinierten Pegel ein gültiges Signal Hilfestellung zur Fehleranalyse ausgeben. Deshalb muss diese Funktion nicht zwingend aktiviert werden. aus / rot blinkt grün Termination on POWER Terminationswiderstand 120 Ω zugeschaltet** Terminationswiderstand nicht zugeschaltet...
  • Page 6: Software K-114_Config Installieren

    Software K-114_Config installieren Spannungs- und Strommessungen mit K-114_Config Installieren Sie zuerst den Driver K-104 / K-114 auf Ihrem Computer und führen Sie anschliessend die Software K-114_Config aus. (Software CD im Lieferumfang oder kostenloser Download unter www.keller-druck.com) Software K-114_Config ausführen Führen Sie K-114_Config aus und wählen Sie den entsprechenden COM Port aus. Wechseln Sie anschliessend zur Ansicht K-114 Configuration (oben rechts).
  • Page 7: Warnungen Und Hinweise In Der Software

    Problem zu beheben. Sollten nach Abhandeln dieses Kapitels weiterhin Probleme bestehen, kontaktieren Sie Diese Meldung erscheint, wenn die Spannung U-USB unterhalb von 4,8 VDC liegt. Eine fehlerfreie Funktion des den Hersteller. Kontakt: www.keller-druck.com Konverters ist nicht mehr garantiert. Versorgen Sie den Konverter über ein externes Netzteil.
  • Page 8: Messdaten K-114 Aufzeichnen 14 K-114

    Lesen Sie dazu das Manual CCS30. Um die Messwerte des K-114 Controllers über die Software anzuzeigen, müssen Sie im CCS30 die Busadresse 253 eingeben und das Gerät suchen lassen. Über die Funktionstaste „Neue Messung“ können Sie die Messdaten anzeigen und speichern.
  • Page 9 General information The K-114 interface converter is used to convert a USB signal to a serial RS485 half-duplex signal, for connection to any desired computer with a USB port. The K-114 converter and the connected transmitters are powered via the General information USB connection.
  • Page 10: Pin Assignment For Converter / Connections

    The K-114 communicates with the connected devices via an RS485 (half-duplex mode) bus. The devices connected K-114 K-114A K-114B to the K-114 are supplied via the PC’s USB output or via an external power supply unit (K-114 socket). plug-in screw terminal Fischer plug-in connector Binder female cable connector...
  • Page 11: System Requirements For K-114_Config Software

    Factory configuration for the K-114 LED display System requirements for K-114_Config software Converter bus address Processor min. Pentium 75 MHz K-114 USB to RS485 Converter External Supply 15 VDC (cannot be changed) Screen resolution min. 1024 x 768 RS485B Baud rate...
  • Page 12: Rohs

    KELLER products use fail-safe RS485 drivers which output a valid signal even with an undefined level. Help with fault analysis For this reason, it is not mandatory to enable this function. off / red green, flashing Termination on POWER Termination resistor (120 Ω) connected**...
  • Page 13: Installing The K-114_Config Software

    Running the K-114_Config software Run K-114_Config and select the appropriate COM port. Then go to the K-114 Configuration view (top right). Tip: When the program is open, Comport is selected automatically as soon as the K-114 is plugged into the computer. Symbol...
  • Page 14: Warnings And Other Messages In The Software

    If problems persist after you have worked through this section, you can request assistance from This message appears if the U-USB voltage is below 4.8 VDC. Fault-free functioning of the converter is no longer KELLER by telephone. For contacts, visit: www.keller-druck.com guaranteed. Supply the converter from an external power supply unit.
  • Page 15: Recording K-114 Measurement Data

    Series30 (CCS30). (Read the CCS30 manual on this subject.) To view the K-114 controller’s measured values via the software, you must enter bus address 253 in the CCS30 and let the device search. Use the „New measurement“ function key to view and save the measurement data.
  • Page 16 Table des Matières Généralités Le convertisseur K-114 sert à transformer un signal USB en un signal semi-duplex sériel RS485 afin de permettre le raccordement d’appareils à tout ordinateur disposant d’un port USB. Le convertisseur K-114 et les appareils Généralités connectés sont alimentés électriquement par le port USB. Si le nombre d’appareils est important, le convertisseur doit être raccordé...
  • Page 17: Affectation Des Broches Des Connecteurs Et Du Bornier À Vis

    Le K-114 communique avec les appareils raccordés par une interface RS485 (en mode semi-duplex). Les équipe- K-114 K-114A K-114B ments raccordés au K-114 sont alimentés par la sortie USB de l’ordinateur ou encore par un bloc secteur extérieur Bornier à vis Connecteur Fischer Connecteur rond Binder (branché...
  • Page 18: Conditions Préalables Du Système Pour La Configuration

    Indique l’état de la fonction Bias on** lorsque les drivers sont inactifs. Sécurité accrue ➞ Les équipements KELLER travaillent à des vitesses résistances de Bias (560 Ω) pour RS485A et B active contre les perturbations de transmission < 250 Kb/s, ce qui explique que cette fonction n’est pas activée lors du réglage en usine.
  • Page 19: Rohs

    Les produits KELLER sont pourvus de drivers RS485 « autoprotégés » qui émettent un signal valide même dans le Graphique de diagnostic de défauts cas d’un niveau indéfini. Cette fonction ne doit donc pas être nécessairement activée. éteinte / clignotante...
  • Page 20: Installation Du Logiciel K-114_Config

    Installation du logiciel K-114_Config Mesures de tension et de courant avec K-114_Config Installer tout d’abord le pilote K-104 / K-114 sur l’ordinateur puis lancer le logiciel K-114_Config. (Le logiciel se trouve sur le CD-ROM fourni ou peut être téléchargé gratuitement à l’adresse www.keller-druck.com) Lancement du logiciel K-114_Config Exécuter le programme K-114_Config et sélectionner le port COM correspondant.
  • Page 21: Alertes Et Instructions Émises Par Le Logiciel

    Si des difficultés subsistent après analyse de toutes les hypothèses envisage- convertisseur n’est alors plus garanti. Le convertisseur doit être raccordé à un bloc d’alimentation externe. ables, il est alors possible d’obtenir de l’aide par téléphone auprès de KELLER. Contact : www.keller-druck.com. U-OUT hors plage La fonction «...
  • Page 22: Enregistrement Des Données De Mesure K-114

    Converter K-114 Convertisseur K-114 Pour pouvoir afficher à l’écran les valeurs relevées par le convertisseur K-114, il est nécessaire de saisir l’adresse de bus 253 dans le programme CCS30 et de laisser l’ordinateur rechercher le convertisseur. Les données de wird hiermit bestätigt, dass sie den An- meet the basic requirements, which répond aux exigences prévues par les...
  • Page 23 KELLER AG für Druckmesstechnik KELLER Ges. für Druckmesstechnik mbH Version Edition 03/2018 CH-8404 Winterthur DE-79798 Jestetten +41 52 235 25 25 +49 7745 9214 0 info@keller-druck.com eurocenter@keller-druck.com www.keller-druck.com...
