Summary of Contents for Novus NV-IR60/150LED

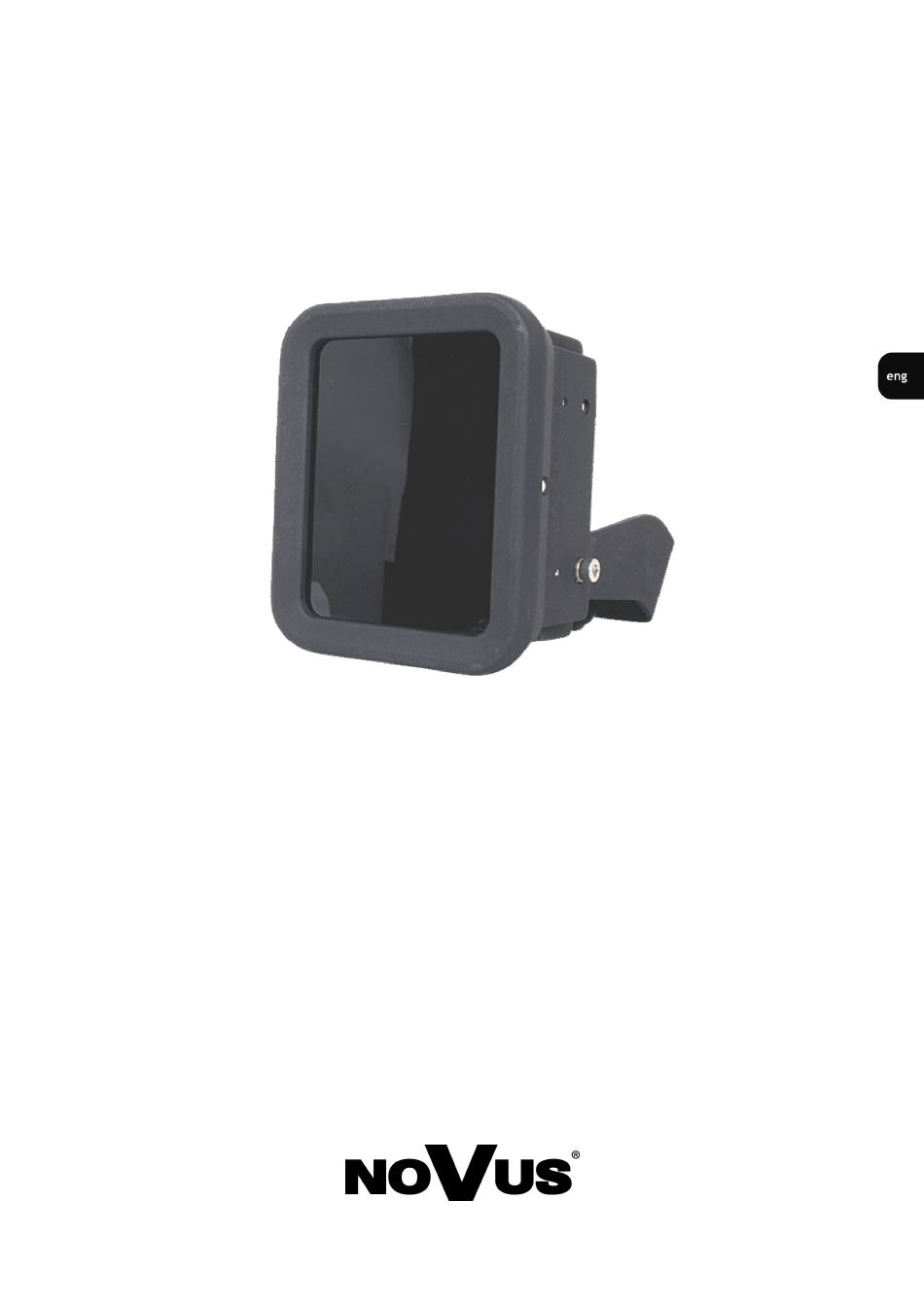

- Page 1 ’s m a n u a l NV-IR60/150LED...
- Page 2 NV-IR60/150LED - User’s manual ver. 1.2 INFORMATION EMC (2004/108/EC) and LVD (2006/95/EC ) Directives CE Marking Our products are manufactured to comply with the requirements of the following directives and national regulations implementing the directives: Electromagnetic compatibility EMC 2004/108/EC.
-
Page 3: Safety Requirements
NV-IR60/150LED - User’s manual ver. 1.2 SAFETY REQUIREMENTS WARNING! THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION. - Page 4 NV-IR60/150LED - User’s manual ver. 1.2 SAFETY REQUIREMENTS 9. Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the illuminator technical datasheet. Therefore, it is forbidden to supply the illuminator from a power sources with unknown parameters, unstable or not meeting producer’s requirements;...
-
Page 5: Foreword Information
Power supply: 12VDC/24VAC *Using two or three NV-IR60/150LED illuminators, depending on their arrangement, it is possible to increase the angle of light (up to 120° for two illuminators, up to 180° for three illuminators) or their operating range (up to 180m for two illuminators, up to 210m for three illuminators) Two illuminators can be installed by using NVB-IR2KIT mounting kit. -
Page 6: Specification
NV-IR60/150LED - User’s manual ver. 1.2 SPECIFICATION 3. SPECIFICATION IR LED 20 pieces of High Power LEDs Light source Range 150 m (possibility to increase up to 210m)* 60° (possibility to increase up to 180°)* Angle 850nm Wavelength INSTALLATION PARAMETERS... - Page 7 NV-IR60/150LED - User’s manual ver. 1.2 SPECIFICATION 3.2 Layout of important items Adjustable visible light sensor sensitivity Adjustable IR LED intensity Control output Signal input Power input Visible light sensor 4. INSTALLATION Please familiarize yourself with the device, its parameters and methods of mounting, before mount- ing .
-
Page 8: Installation
NV-IR60/150LED - User’s manual ver. 1.2 INSTALLATION 4.1 Power supply connection Warning: Device should be supplied only from a power sources whose parameters are in accordance with those specified by the producer in the camera technical datasheet. Therefore, it is forbidden to supply the illuminator from power sources with their parameters unknown, unstable or not meeting the producer’s requirements. - Page 9 5. SETTINGS 5.1. Connecting NV-IR60/150LED IR illuminators NV-IR60/150LED IR illuminator can cooperate with other illuminators of the same type. After connecting the outoput (LED Output) of master device with signal input (LED Input) of another device, master iluminator will control the rest of connected devices. It is sufficient to set the right level of IR LED intensity and the visible light sensor sensitivity for only one (master) device.
- Page 10 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-03-15 PR, MK, TF v1.2...
- Page 11 ł u g i NV-IR60/150LED...
- Page 12 NV-IR60/150LED - instrukcja obsługi wer. 1.2 INFORMACJE Dyrektywy EMC (2004/108/EC) i LVD (2006/95/EC) Oznakowanie CE Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych wprowadzających dyrektywy: - Kompatybilność elektromagnetyczna EMC 2004/108/EC. - Niskonapięciowa LVD 2006/95/EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC do 1500VDC.
-
Page 13: Warunki Bezpieczeństwa
NV-IR60/150LED - instrukcja obsługi wer. 1.2 UWAGI I OSTRZEŻENIA UWAGA! ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIĄ PRZED PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI OŚWIETLACZA. UWAGA ! NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE NAPRAWY MOGĄ... - Page 14 NV-IR60/150LED - instrukcja obsługi wer. 1.2 UWAGI I OSTRZEŻENIA 10. Przewody sygnałowe i zasilające powinny być prowadzone w sposób wykluczający możliwość ich przypadkowego uszkodzenia. Szczególną uwagę należy zwrócić na miejsce wyprowadzenia przewodów z oświetlacza oraz na miejsce przyłączenia do źródła zasilania.
-
Page 15: Informacje Wstępne
12VDC/24VAC. *Przy zastosowaniu dwóch lub trzech oświetlaczy NV-IR60/150LED, w zależności od ich rozmieszczenia, istnieje możliwość zwiększenia kąta świecenia (do 120° dla dwóch oświetlaczy, do 180° dla trzech oświetlaczy) lub zasięgu ich działania (do 180m dla dwóch oświetlaczy, do 210m dla trzech oświetlaczy) -
Page 16: Dane Techniczne
NV-IR60/150LED - instrukcja obsługi wer. 1.2 DANE TECHNICZNE 3. DANE TECHNICZNE OŚWIETLACZ IR 20 diod LED dużej mocy Źródło światła 150 m (z możliwością zwiększenia do 210m)* Zasięg Kąt świecenia 60° (z możliwością zwiększenia do 180°)* 850nm Długość fali PARAMETRY INSTALACYJNE 127 (szer) x 205 (wys) x 135 (dł) - Page 17 NV-IR60/150LED - instrukcja obsługi wer. 1.2 DANE TECHNICZNE 3.2. Wygląd i rozmieszczenie ważnych elementów Regulacja czułości czujnika światła widzialnego Regulacja intensywności świecenia Wyjście sterujące Wejście sygnałowe Zasilanie Czujnik światła widzialnego 4. INSTALACJA Przed procesem instalacji należy zapoznać się z produktem, z jego parametrami i sposobem instalacji.
- Page 18 NV-IR60/150LED - instrukcja obsługi wer. 1.2 INSTALACJA 4.1. Podłączanie zasilania Uwaga: Oświetlacz należy zasilać ze źródeł o odpowiednim napięciu i wydajności prądowej. Zastosowanie źródła zasilania o nieodpowiednich parametrach może skutkować nieprawidłową pracą urządzenia lub jego uszkodzeniem. 4 . 1 . 1 .
- Page 19 USTAWIENIA 5. USTAWIENIA 5.1. Łączenie oświetlaczy IR NV-IR60/150LED Oświetlacz IR NV-IR60/150LED ma możliwość współpracy z innymi oświetlaczami tego samego typu. Poprzez połączenie, za pomocą odpowiedniego kabla, wyjścia sterującego (LED Output) urządzenia nadrzędnego z wejściem sygnałowym innego urządzenia (LED Input), oświetlacz nadrzędny steruje oświetlaczem podrzędnym.
- Page 20 AAT Holding S.A. ul. Puławska 431, 02-801 Warszawa tel.: (22) 546 0 700, fax: (22) 546 0 719 www.novuscctv.com 2017-03-15 PR, MK, TF v1.2...
