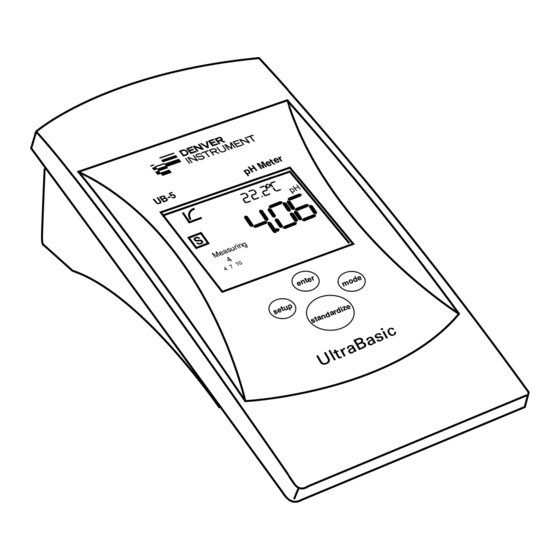

UltraBasic pH Meter
pH-Meter UltraBasic
Operating Instructions/Betriebsanleitung

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UltraBasic pH Meter and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Denver Instrument UltraBasic pH Meter

Summary of Contents for Denver Instrument UltraBasic pH Meter

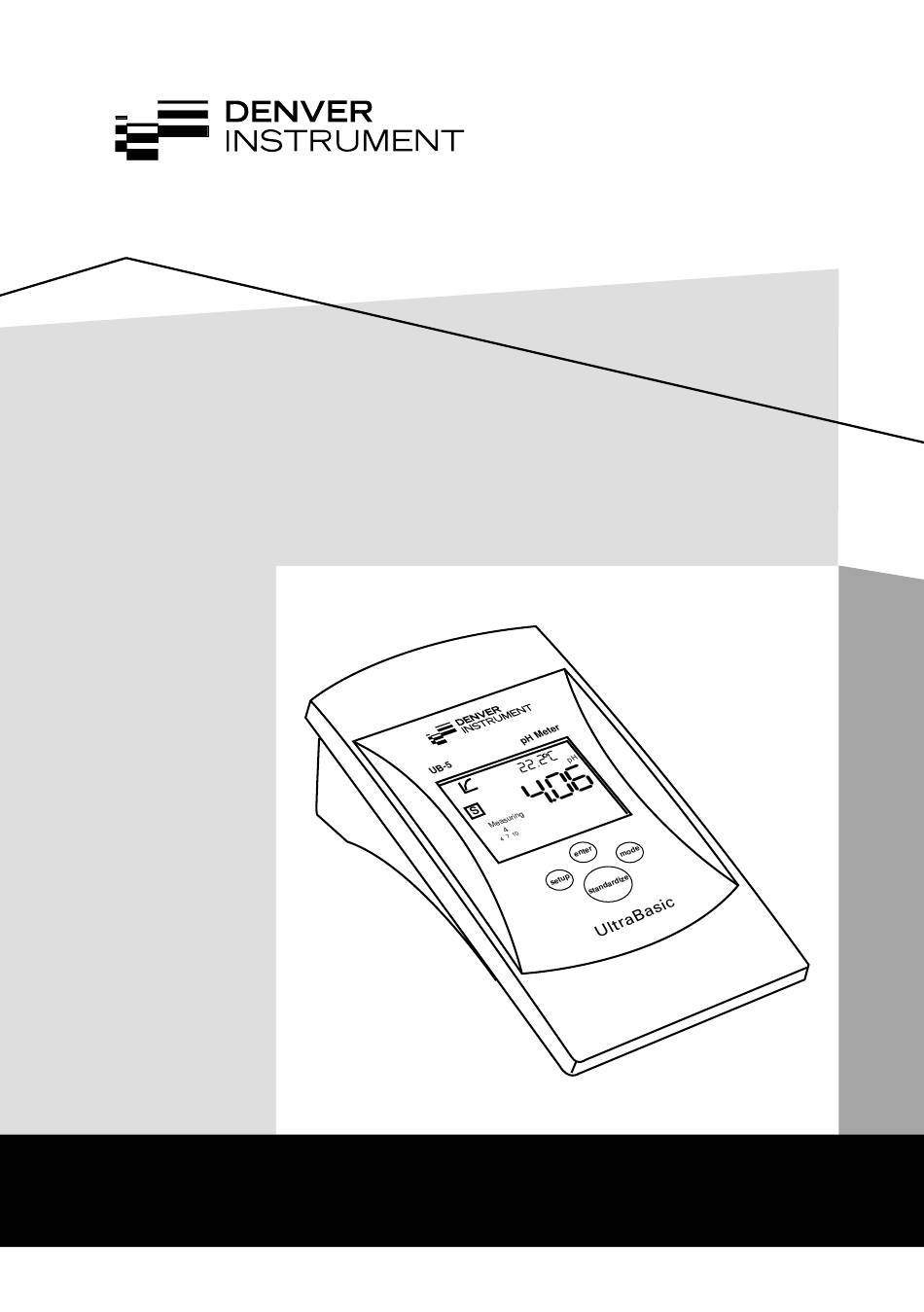

  • Page 1 UltraBasic pH Meter pH-Meter UltraBasic Operating Instructions/Betriebsanleitung...
  • Page 2 English – page 3 Deutsch – Seite 18...

  • Page 3: Table Of Contents

    Contents Warranty Instructions Disclaimers Meter Specifications Accessories UltraBasic Meter Quick Reference Getting Started Installing and Maintaining Electrodes Standardizing for pH Measurement Using Setup in pH Mode Standardizing for Millivolt Measurement/Relative Millivolts (UB-10 Model Only) Using Setup in mV Mode (UB-10 Model Only) Troubleshooting CE Marking...

  • Page 4: Warranty Instructions

    2. If you have any questions about a Denver Instrument product, please contact the nearest Denver Instrument office as listed below. 3. If it becomes necessary to return your Denver Instrument product for service, you must obtain a “Return Authorization Number”. Please pack the product securely in its original approved packing carton or an other suitable container.

  • Page 5: Disclaimers

    You have purchased a quality precision meter that requires handling with care. Read entire contents of these Operating Instructions prior to oper- ating your new Denver Instrument meter. Caution: Changes or modifications not expressly approved by the manufacturer could void the...

  • Page 6: Meter Specifications

    Meter Specifications Range 0.00 to 14.00 pH Resolution 0.01 pH Accuracy ±0.01 pH mV (UB-10 only) Range -1800.0 to 1800.0 mV Resolution 0.1 mV Accuracy ±0.2 mV or 0.05%, whichever is greater Temperature Range 0.0 to 100.0°C Resolution 0.1°C Accuracy ±0.2°C Standardization 1, 2 or 3 buffers...

  • Page 7: Ultrabasic Meter Quick Reference

    UltraBasic Meter Quick Reference 1. Connect an AC adapter to the 5. The display shows the current power connection. reading in pH, mV, or relative mV units. 2. Connect an electrode to the Input and ATC connectors, if desired. 6. Press setup to review electrode calibration and to clear or select 3.

  • Page 8: Getting Started

    Getting Started Front Panel Controls °C setup – press to clear buffers, review electrode calibration or 7 10 select new auto- detected enter – press to buffer set. select options. setup mode – press to mode enter toggle between pH standardize –...
  • Page 9 Rear Panel Connectors Power cable connector Reference electrode ATC (automatic connector (used with electrode temperature separate reference connector compensation) electrodes) probe connector...

  • Page 10: Installing And Maintaining Electrodes

    Installing and Maintaining Electrodes 1. Remove the protective end cover 4. Rinse and blot-dry electrodes from electrode. between each measurement (do not wipe). Rinse electrodes 2. Before using your pH electrode, or with distilled water or deionized whenever the electrode is dry, soak water, or part of the next solution over-night in an electrode filling to be measured.

  • Page 11: Standardizing For Ph Measurement

    Standardizing for pH Measurement Because electrodes vary in their response, you must standardize your pH meter and electrode to compensate for electrode variation. The more frequently you standardize, the more accurate your measurements. We recommend standardizing at least once a day for best results. Note: To exit the standardizing mode, press “Standardize“...
  • Page 12 7. Next, the meter performs a diagnostic test of the electrode. The display indicates electrode condition. The meter displays the % slope of the electrode. 8. Error displayed with the Slope symbol indicates that your electrode is not working properly. The electrode response must be between 90 and 105% slope.

  • Page 13: Using Setup In Ph Mode

    Using Setup in pH Mode The setup button lets you clear all the buffers/ standards that you have entered, review calibration information, or select the buffer/standard set that you want. Note: Continuing to press setup will return you to measurement mode. 1.

  • Page 14: Standardizing For Millivolt Measurement/Relative Millivolts (Ub-10 Model Only)

    Standardizing for Millivolt Measurement/ Relative Millivolts (UB-10 Model Only) °C Millivolt measurement is used for electrode diagnostics, titration or measuring redox potential rel mV (also called ORP, oxidation/reduction potential). ORP measurements indicate the oxidizing or reducing capability of a solution. You can use ORP values to monitor or control solutions requiring a set amount of oxidants or reductants.

  • Page 15: Using Setup In Mv Mode (Ub-10 Model Only)

    Using Setup in mV Mode (UB-10 Model Only) 1. To clear an mV offset and return to absolute millivolt mode, press setup. The meter displays rel mV a flashing Clear icon, and shows the current relative millivolt offset. 2. To clear the mV standard, press enter. Clear The meter returns to absolute mV mode.

  • Page 16: Troubleshooting

    Troubleshooting °C 1. If the signal from the electrode is out of range, the display will show “- - -”. This may indicate that the electrode is not in a solution. 2. If the meter detects an error in the temperature probe, the display shows “- - -”.

  • Page 17: Ce Marking

    Instrument equipment and for any ment indicates that the equipment connections of cables or equipment meets the requirements of the not supplied by Denver Instrument following Directive(s) issued by the and must check and, if necessary, Council of the European Union: correct these modifications and connections.
  • Page 18 Inhaltsverzeichnis Technische Daten des Messgerätes Zubehör Kurzanleitung für das UltraBasic-Messgerät Inbetriebnahme Installation und Wartung der Elektroden Kalibrieren für pH-Messungen Verwendung des Setup-Menüs im pH-Modus Kalibrieren für Messungen in Millivolt/relative Millivolt (nur bei Modell UB-10) Verwendung des Setup-Menüs im mV-Modus (Modell UB-10) Fehlerbeseitigung CE-Kennzeichnung...

  • Page 19: Technische Daten Des Messgerätes

    Technische Daten des Messgerätes Bereich 0,00 bis 14,00 pH Ablesbarkeit 0,01 pH Genauigkeit ±0,01 pH mV (nur UB-10) Bereich -1800,0 bis 1800,0 mV Ablesbarkeit 0,1 mV Genauigkeit ±0,2 mV oder 0,05%, je nachdem, welcher Wert über 0 liegt Temperatur Bereich 0,0 bis 100,0°C Ablesbarkeit 0,1°C...

  • Page 20: Kurzanleitung Für Das Ultrabasic-Messgerät

    Kurzanleitung für das UltraBasic-Messgerät Schließen Sie das Netzteil an eine Im Display wird der aktuelle Mess- Steckdose an. wert in den Einheiten pH, mV oder relative mV angezeigt. Schließen Sie die Elektrode an die Eingangsbuchse und, falls Drücken Sie die Setup-Taste, um gewünscht, an die ATC-Anschlüsse Informationen über die Elektroden- kalibrierung anzuzeigen oder um...

  • Page 21: Inbetriebnahme

    Inbetriebnahme Bedienelemente auf der Gerätevorderseite Setup-Taste: °C zum Löschen von Puffern, zum Abruf von Elektroden- kalibrierdaten oder zur Auswahl 7 10 neuer, automa- tisch erkannter Enter-Taste: Puffer. zur Auswahl setup einzelner Mode-Taste: mode enter Menüpunkte. zum Umschalten standardize zwischen pH- Standardize-Taste: oder mV-Modus zur Eingabe...
  • Page 22 Anschlüsse auf der Geräterückseite Anschluss- buchse für das Netzteil Anschlussbuchse für BNC- Anschlussbuchse die Referenzelektrode Anschluss für den ATC- (bei Benutzung separater für die Temperaturfühler Referenzelektroden) Elektrode zur automatischen Temperatur- kompensation...

  • Page 23: Installation Und Wartung Der Elektroden

    Installation und Wartung der Elektroden 1. Entfernen Sie die Schutzkappe 4. Reinigen Sie die Elektroden und nehmen Sie die Elektrode zwischen den einzelnen Messun- aus der Hülle. gen und tupfen Sie sie trocken (nicht wischen). Spülen Sie die 2. Vor der ersten Verwendung oder Elektroden mit destilliertem oder bei eingetrockneter Elektrode deionisiertem Wasser bzw.

  • Page 24: Kalibrieren Für Ph-Messungen

    Kalibrieren für pH-Messungen Da sich die Empfindlichkeit von Elektroden ändern kann, müssen sowohl das Messgerät als auch die Elektrode kalibriert werden, um eventuelle Unter- schiede auszugleichen. Je häufiger Messgerät und Elektrode kalibriert werden, um so genauer fallen die Messungen aus. Um exakte Messergebnisse zu erzielen, sollte die Kalibrierung täglich oder noch häufiger durchgeführt werden.
  • Page 25 7. Als nächstes führt das Messgerät einen Elektrodencheck durch. Der Zustand der Elektrode sowie die Steilheit der Elektrode werden in % angegeben. 8. Die Anzeige Slope Error weist darauf hin, dass die Elektrode nicht einwandfrei arbeitet. Die Steilheit der Elektrode sollte zwischen 90 und 105% liegen.

  • Page 26: Verwendung Des Setup-Menüs Im Ph-Modus

    Verwendung des Setup-Menüs im pH-Modus Mit der Setup-Taste haben Sie die Möglichkeit, alle eingegebenen Puffer/Standards zu löschen, Informationen über die Kalibrierung abzurufen oder das von Ihnen gewünschte Puffer-/Standard- set auszuwählen. Hinweis: Durch wiederholtes Drücken der Setup- Taste gelangen Sie wieder in den Messmodus. 1.

  • Page 27: Kalibrieren Für Messungen In Millivolt/Relative Millivolt (Nur Bei Modell Ub-10)

    Kalibrieren für Messungen in Millivolt/ relative Millivolt (nur bei Modell UB-10) °C Messungen in Millivolt (mV) werden vor allem bei Elektrodenchecks, zur Titration oder zur rel mV Bestimmung von Redoxpotenzialen durchgeführt (auch als ORP = Oxidationsreduktionspotenzial bezeichnet). Redoxpotenzialmessungen sind ein Maß...

  • Page 28: Verwendung Des Setup-Menüs Im Mv-Modus (Modell Ub-10)

    Verwendung des Setup-Menüs im mV-Modus (Modell UB-10) 1. Um einen zuvor eingegebenen mV-Offset zu löschen und in den absoluten Millivolt-Modus rel mV zurückzukehren, drücken Sie die Setup-Taste. In der Anzeige erscheint jetzt ein blinkendes Clear-Symbol, und der aktuelle relative mV-Offset wird angezeigt. Clear 2.

  • Page 29: Fehlerbeseitigung

    Fehlerbeseitigung °C 1. Liegt das Signal der Elektrode außerhalb des Messbereichs, wird im Display “- - -” angezeigt. Dazu kann es kommen, wenn die Elektrode nicht in die Lösung eintaucht. 2. Stellt das Messgerät bei der Temperatur- messung einen Fehler fest, wird im Display “- - -”...
  • Page 30 5. Um den ordnungsgemäßen Betrieb des Messgerätes zu überprüfen, stecken Sie den Kurzschlussstecker in die BNC-Eingangsbuchse. Drücken Sie die Mode-Taste, um in den mV- Modus umzuschalten, und notieren Sie den angezeigten Messwert in Millivolt. Prüfen Sie, ob das Messgerät im mV-Modus arbeitet und nicht im relativen mV-Modus.

  • Page 31: Ce-Kennzeichnung

    C-Kennzeichnung Das Gerät erfüllt die Anforderungen 73/23/EWG »Elektrische der Richtlinien des Rates der Betriebsmittel Europäischen Union: zur Verwendung innerhalb bestimmter 89/336/EWG »Elektromagnetische Spannungsgrenzen«. Verträglichkeit (EMV)«: Zugehörige Europäische Normen: Fundstellen zu 89/336/EWG: EG-Amtsblatt Nr. 2001/C 105/03 EN 60950 Sicherheit von Einrichtungen der EN 61326-1 Elektrische Betriebs- Informationstechnik, mittel füt Messtechnik,...
  • Page 32 Denver Instrument GmbH. The status of the information, specifications and illustrations in this manual is indicated by the date given below. Denver Instrument GmbH reserves the right to make changes to the technology, fea- tures, specifications, and design of the equipment without notice.
