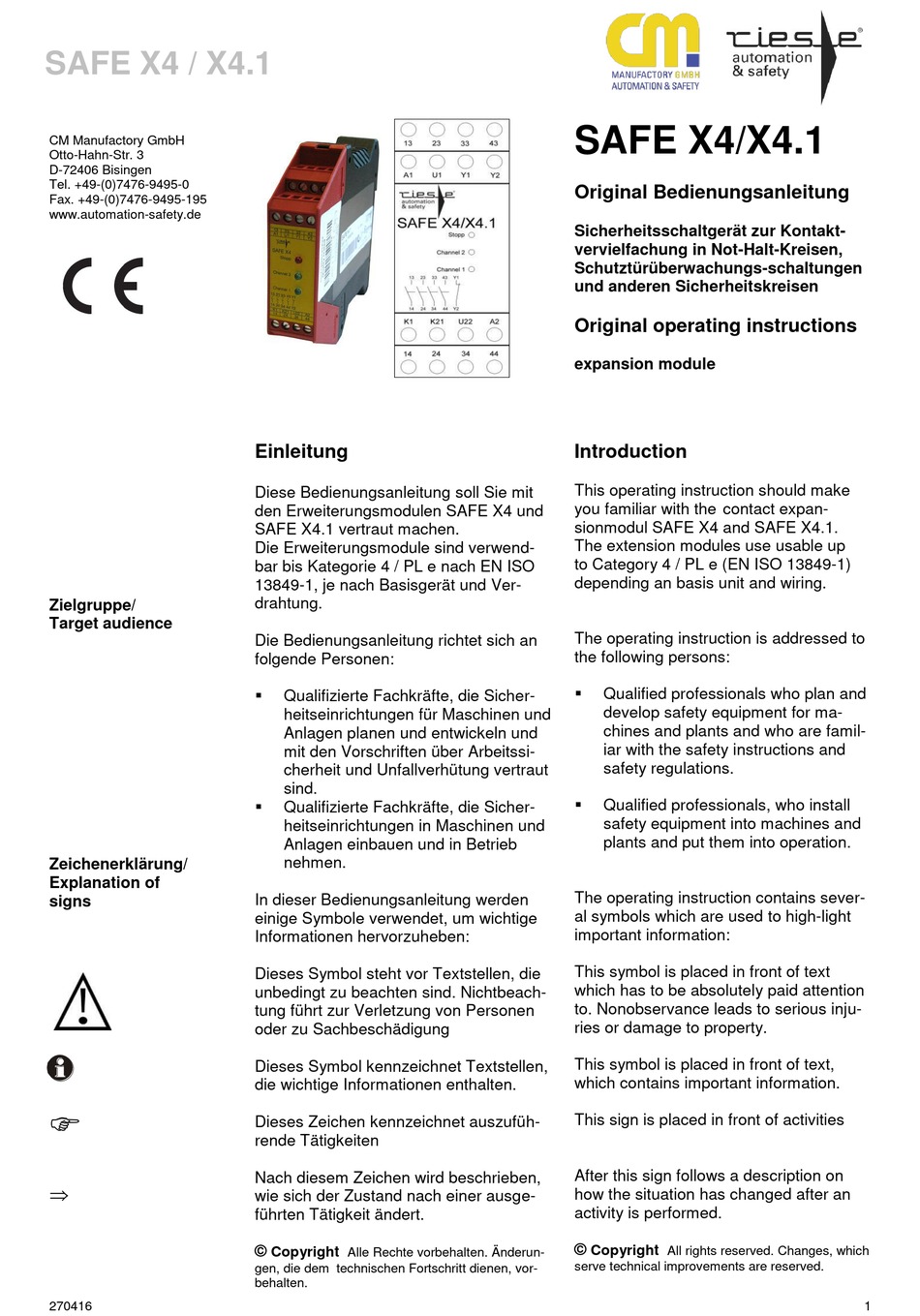

CM RIESE SAFE X4 Original Operating Instructions

SAFE X4 / X4.1
CM Manufactory GmbH
Otto-Hahn-Str. 3
D-72406 Bisingen
Tel. +49-(0)7476-9495-0
Fax. +49-(0)7476-9495-195
www.automation-safety.de
Zielgruppe/
Target audience
Zeichenerklärung/
Explanation of
signs


270416
Einleitung
Diese Bedienungsanleitung soll Sie mit
den Erweiterungsmodulen SAFE X4 und
SAFE X4.1 vertraut machen.
Die Erweiterungsmodule sind verwend-
bar bis Kategorie 4 / PL e nach EN ISO
13849-1, je nach Basisgerät und Ver-
drahtung.
Die Bedienungsanleitung richtet sich an
folgende Personen:
Qualifizierte Fachkräfte, die Sicher-

heitseinrichtungen für Maschinen und
Anlagen planen und entwickeln und
mit den Vorschriften über Arbeitssi-
cherheit und Unfallverhütung vertraut
sind.
 Qualifizierte Fachkräfte, die Sicher-
heitseinrichtungen in Maschinen und
Anlagen einbauen und in Betrieb
nehmen.
In dieser Bedienungsanleitung werden
einige Symbole verwendet, um wichtige
Informationen hervorzuheben:
Dieses Symbol steht vor Textstellen, die
unbedingt zu beachten sind. Nichtbeach-
tung führt zur Verletzung von Personen
oder zu Sachbeschädigung
Dieses Symbol kennzeichnet Textstellen,
die wichtige Informationen enthalten.
Dieses Zeichen kennzeichnet auszufüh-
rende Tätigkeiten
Nach diesem Zeichen wird beschrieben,
wie sich der Zustand nach einer ausge-
führten Tätigkeit ändert.
© Alle Rechte vorbehalten. Änderun-
Copyright
gen, die dem technischen Fortschritt dienen, vor-
behalten.
SAFE X4/X4.1
Original Bedienungsanleitung
Sicherheitsschaltgerät zur Kontakt-
vervielfachung in Not-Halt-Kreisen,
Schutztürüberwachungs-schaltungen
und anderen Sicherheitskreisen
Original operating instructions
expansion module
Introduction
This operating instruction should make
you familiar with the contact expan-
sionmodul SAFE X4 and SAFE X4.1.
The extension modules use usable up
to Category 4 / PL e (EN ISO 13849-1)
depending an basis unit and wiring.
The operating instruction is addressed to
the following persons:
Qualified professionals who plan and

develop safety equipment for ma-
chines and plants and who are famil-
iar with the safety instructions and
safety regulations.
 Qualified professionals, who install
safety equipment into machines and
plants and put them into operation.
The operating instruction contains sever-
al symbols which are used to high-light
important information:
This symbol is placed in front of text
which has to be absolutely paid attention
to. Nonobservance leads to serious inju-
ries or damage to property.
This symbol is placed in front of text,
which contains important information.
This sign is placed in front of activities
After this sign follows a description on
how the situation has changed after an
activity is performed.
© All rights reserved. Changes, which
Copyright
serve technical improvements are reserved.
1
