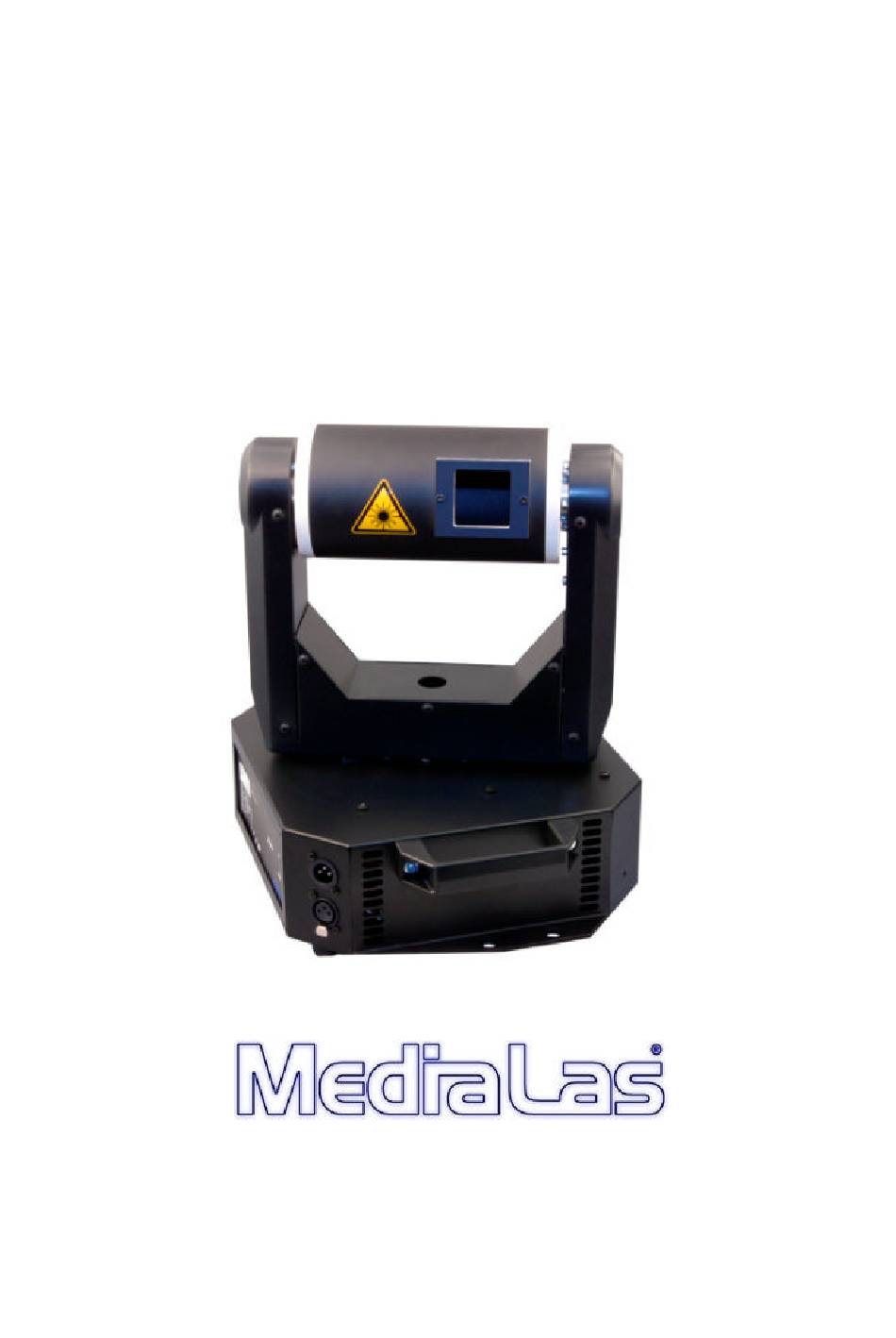

- Page 1 Tweety Moving Head Laser Projektor Tweety 50G Tweety 100G Tweety 200G Firmware Version 1.0 MediaLas Laserproducts GmbH Hoelzlestr. 13 DE-72336 Balingen / Germany Fon: +49 (0) 7433 90799-0 Fax: +49 (0) 7433 90799-22 www.medialas.com...
-
Page 2: Table Of Contents
Tweety Moving Head Laser Projektor Inhaltsverzeichnis 1. Einleitung 1.1 Allgemein 1.2 Auspacken 1.3 Technische Daten 2. Installation 2.1 Netzstecker montieren 2.2 Interlock und Not-Aus 2.3 Montage 2.4 DMX Verkabelung 2.5 Stromanschluss 3. Inbetriebnahme 3.1 DMX Adresse einstellen 3.2 Betriebsmodus wählen 3.3 Kanalbelegung 3.4 Tips und Tricks 3.5 Beschreibung der Effekte und Sequenzen... -
Page 3: Einleitung
Tweety Moving Head Laser Projektor 1. Einleitung 1.1 Allgemein Der Tweety Moving Head Laser Projektor ist ein hochwertiges Lasersystem "Made in Germany" und verfügt über herausragende technische Eigenschaften im Vergleich zu der asiatischen Billigkonkurrenz. So besitzen alle Tweety Projektoren eine Laser-Sicherheitsschaltung nach EN 60825, die im Fehlerfalle der Laserablenkung die Funktion des Laserstrahls unterbricht. -
Page 4: Installation
Tweety Moving Head Laser Projektor 2 Installation 2.1 Netzstecker montieren ACHTUNG! Nur von einem Fachmann durchführen lassen! Die Montage des Schukosteckers bzw. der Anschluss an die Stromversorgung darf nur von einem authorisierten Fachmann durchgeführt werden. Braun – Phase Blau – Nullleiter Grün/Gelb –... -
Page 5: Stromanschluss S
Tweety Moving Head Laser Projektor 2.5 Stromanschluss Nach erfolgter DMX-Verkabelung kann der Tweety an das übliche Stromnetz angeschlossen werden. Es muss eine Mindestleistung von 300VA zur Verfügung stehen. Während des Einschaltens kann kurzzeitig ein höherer Strom fliessen. Sollte deshalb eine Sicherung auslösen, so ist diese Leitung bereits überlastet. - Page 6 Tweety Moving Head Laser Projektor Wählen Sie mit dem "Mode" Taster die gewünschte Betriebsart, wählen Sie über die Pfeiltasten (Up / Down) den gewünschten Zustand und bestätigen Sie diesen mit "OK". Der eingestellte Zustand wird gespeichert und beim nächsten Einschalten wieder übernommen. Sollen alle Werte wieder auf die Werkseinstellungen zurück gesetzt werden, so wählen Sie beim Modus "FAct"...
-
Page 7: Kanalbelegung S
Tweety Moving Head Laser Projektor 3.3 Kanalbelegung 1. Kanal: DMX 000 – 255 Schwenkbewegung 2. Kanal: Tilt DMX 000 – 255 Kippbewegung 3. Kanal: Pattern (Gobo) DMX 000 – 255 in 4er Schritten wird Pattern weitergeschaltet 000 = Pattern 1 004 = Pattern 2 008 = Pattern 3 usw. -
Page 8: Beschreibung Der Effekte Und Sequenzen S
Tweety Moving Head Laser Projektor A: Stellen Sie mit der "Mode" Taste den Moduls "IN_P" ein. Dieser Moving Head läuft nun spiegelbildlich. F: Warum hat der Tweety nicht mehr Grafiken und Texte? A: Die Tweety Moving Head Projektoren sind für Lasershow, respektive Beamshow, konzipiert. - Page 9 Tweety Moving Head Laser Projektor 052-055 Doppelquadrat 056-059 Doppeldreieck 060-063 Gekreuzte Linien 064-067 Zickzack Linie 068-071 Gekreuzte Linien, innen offen 072-075 Superstar 8-fach Stern 076-079 Punktmatrix klein, versetzt 080-083 Spirale öffnend 084-087 Spirale schliessend 088-091 Sonnenkranz 092-095 Sunflower geschwungene Linien 096-099 Punktmatrix Groß...
-
Page 10: Wartungsarbeiten
Tweety Moving Head Laser Projektor 4 Wartungsarbeiten 4.1 Reinigung des Austrittsfensters In besonders rauhen Umgebungen kann es passieren, dass das entspiegelte Austrittsfenster verschmutzt und somit die austretende Lichtleistung heruntersetzt und auch die Strahlqualität beeinträchtigt. Aufgrund der Antireflexbeschichtung (AR-coating) darf das Austrittsfenster nicht einfach mit normalem Fensterreiniger kontaminiert, sondern muss mit einem Methylalkohol (Methanol) oder mit Aceton und sauberem Lenspaper gereinigt werden. -
Page 11: Hinweise Zur Lasersicherheit
Nach oben genannten Vorschriften muss in jedem Falle beim Betrieb eines Lasers ein Laserschutzbeauftragter bestellt und anwesend sein. Dieser muss Kenntnisse technischer und rechtlicher Natur vorweisen können, um seine Funktion auszuüben. Informieren Sie sich bitte bei MediaLas über Aufbauseminare hierzu. 5.3 Anzeige bei der zuständigen Gewerbeaufsicht Wird ein Laser der Klasse 3b oder 4 in der Öffentlichkeit in Betrieb... -
Page 12: Ce Konformitätserklärung S
Nach erfolgter Installation ist eine weitere Prüfung des gesamten Aufbaus unerlässlich und muss nach den Richtlinien der DIN EN 60825-1 und korrespondierender Unfallverhütungsvorschrift vorgenommen werden. Diese Erklärung wird abgegeben für den Hersteller MediaLas Laserproducts GmbH Hölzlestr. 13 D-72336 Balingen durch Dirk Baur Geschäftsführer... -
Page 13: Introduction
Tweety Moving Head Laser Projektor 1. Introduction 1.1 General The Tweety Moving Head Laser Projector is a high quality lasersystem “Made in Germany”. It’s unique technical features gives it a great advantage over Asian low cost products. All Tweety projectors are equipped with a laser safety circuit according to EN 60825, which cuts off the laserbeam in case the scanning unit isn’t working correctly. -
Page 14: Installation
Tweety Moving Head Laser Projektor 2 Installation 2.1 Mounting the power plug WARNING! Attaching the power plug may only be done by qualified personal. L = Brown E = Yellow/Green N = Blue 2.2 Interlock and emergency stop For laser safety each Tweety moving head projector has an interlock connector, which cuts of the power supply of the laser. -
Page 15: Operation
Tweety Moving Head Laser Projektor 3. Operation 3.1 Setting DMX address To select the DMX address, use the up/down buttons on the front panel. When done press OK to make the changes permanent. The DMX inputs are electrical protected against over voltages, nevertheless use a shielded DMX cable. -
Page 16: Channel Occupation
Tweety Moving Head Laser Projektor 3.3 DMX channel occupation channel: DMX 000-255 horizontal movement channel: tilt DMX 000-255 vertical movement channel: pattern (gobo) DMX 000-255 patterns change every 4 steps, see 3.5 for details channel: strobe DMX 000-009 laser off DMX 010-137 laser on DMX 138-255 strobe speed channel:... - Page 17 Tweety Moving Head Laser Projektor Q: My Tweety won’t move. • Please check, whether the DMX channels are the same on the DMX master (console) and the Tweety. • Try changing the DMX polarity on the DMX connector or the console. •...
- Page 18 Tweety Moving Head Laser Projektor 116-119 one eight segment 120-123 two displaced lines 124-127 three braided circles 128-131 circle, dotted 132-135 line, dotted 136-139 tangle, angular 140-143 lying cross 144-147 star of line segments 148-151 tangle, round 152-155 zigzagzig 156-159 falling lines, displaced 160-163 line on line...
- Page 19 Tweety Moving Head Laser Projektor 4. Maintenance 4.1 Cleaning the output window If necessary you can clean the output window, using methanol or acetone (pharmacy) and lens-paper (photo shop). Don’t use other cleaning agents, you would destroy the antireflective coating of the window. Fold the lens paper into a strip without touching the edge.
- Page 20 The inspection must follow the european guidelines EN 60825-1 and corresponding regulations for the prevention of accidents BGV-B2. This declaration is executed on behalf of the Tweety manufacturer MediaLas Laserproducts GmbH Hölzlestr. 13 D-72336 Balingen Represented by...
