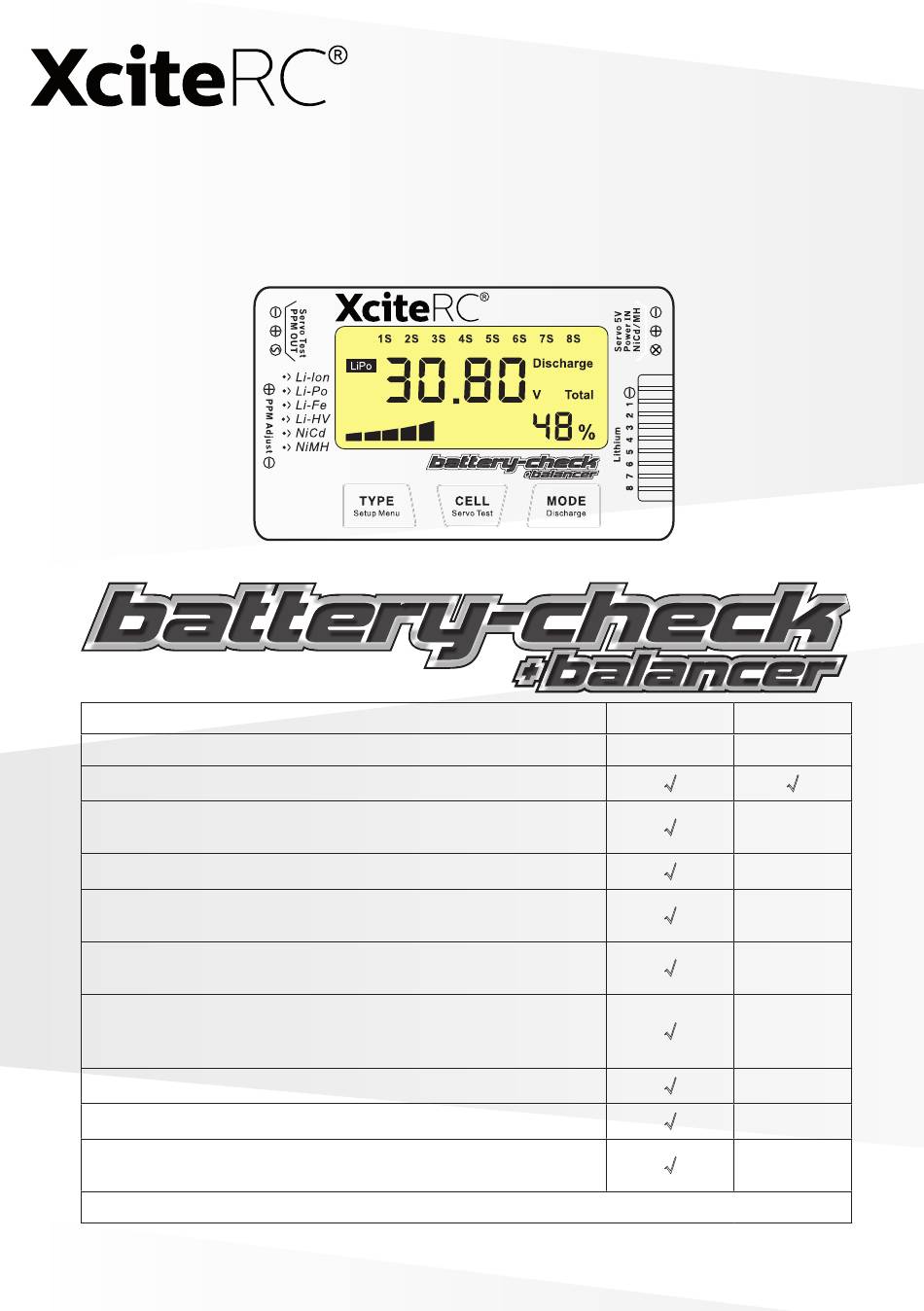

www.XciteRC.com
LiPo · LiHV · LiIo · LiFe · NiCd · NiMH
Zellenzahl · Input cells · Entrée accus
Gesamtspannung · Total voltage · Tension total
Gesamt-/Einzelzellenkapazität · Total-/cell capacity · Tension total-/
élément in %
Einzelzellenspannung · Single cell voltage · Tension d'élément
Niedrigste Zellenspannung · Lowest cell voltage · Plus faible
tension d'élément
Höchste Zellenspannung · Highest cell voltage · Plus haute tension
d'élément
Spannungsunterschied niedrigste-höchste Zellenspannung
· Voltage difference between highest and lowest cell voltage · Dif-
férence entre les plus faibles et les plus hautes tensions d'éléments
Balancer
Entladefunktion · Battery Discharger · Fonction de déchargement
Innenwiderstand · Battery Internal Resistance · Résistance en
courant alternatif
Regler/Servo · ESC/SERVO · Variateur/Servo PPM Tester
#52300000 Battery Check + Balancer
Bedienungsanleitung
Manual
Mode d'emploi
LiPO/LiFe/LiIo
NiCd/NiMH
2-8
4-8
x
x
x
x
x
x
x
x
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Summary of Contents for XciteRC Battery Check + Balancer Series
- Page 1 Bedienungsanleitung Manual www.XciteRC.com Mode d‘emploi LiPo · LiHV · LiIo · LiFe · NiCd · NiMH LiPO/LiFe/LiIo NiCd/NiMH Zellenzahl · Input cells · Entrée accus Gesamtspannung · Total voltage · Tension total Gesamt-/Einzelzellenkapazität · Total-/cell capacity · Tension total-/ élément in % Einzelzellenspannung ·...
- Page 2 Akku anschließen · Parameter einstellen Anschließen des Akkus Anschluss NiXX (4-8 Zellen) Servo Servotest Drehrad LiXX (2-8 S) LiXX-Akkus mit Balancerstecker der Typen EH und XH können direkt an die 9-polige Stiftleiste des Battery Check angesteckt werden. Der Minuspol ist dabei immer oben. NiMH/NiCd-Akkus werden an der oberen Buchse angesteckt, auch hier ist der Minuspol oben.
- Page 3 Bedienung · Funktionen Lithium-Akkus Akku wie unter Anschließen des Akkus gezeigt, an die 9-polige Stiftleiste anschließen, Minuspol nach oben. Jetzt werden sofort die Zellenzahl, Akkuspannung, Akkutyp und Restkapazität in % angezeigt. Drücken Sie die TYPE Taste, um den Akkutyp (LiPo, LiIo, LiFe oder LiHV) zu erkennen. Mit der CELL Taste können Sie nun zwischen der Gesamtspannung und den Einzelzellenspannungen des Akkus wechseln.
-
Page 4: Hinweise Zum Umweltschutz
Übersicht der Display-Anzeigen · Umweltschutz Übersicht der Display-Anzeigen Gesamtspannung LiXX Min. Zellenspannung LiXX Max. Zellenspannung LiXX Spannungsdifferenz min.-max. LiXX Gesamtspannung NiXX LiXX entladen NiMH Balancermode LiXX Servotest Mittelstellung Servotest manuell mweltschutz Hinweise zum U Das Symbol des durchgestrichenen Mülleimers auf dem Produkt bzw. Verpackung besagt, dass dieses getrennt vom üblichen Hausmüll entsorgt werden muss. -
Page 5: Battery Connection
Battery Connection · Parameter settings Battery Connection Servo NiXX (4-8 cells) jack Rotary adjuster LiXX (2-8 S) Servo EH and XH type plug on lithium battery packs can be directly connected to the 9-pin connector of the Bat- teryCheck. The negative pole is always at the top. NiMH / NiCd batteries are plugged into the upper socket, the negative pole is at the top. -
Page 6: Operation Functions
Operation · Functions Lithium batteries Connect the battery to the 9-pin connector as shown in the chapter Battery Connection. The cell number, battery voltage, battery type and remaining capacity in % are displayed immediately. Press the TYPE button to select the type of battery (LiPo, LiIo, LiFe or LiHV). With the CELL button you can now switch between the total voltage and the single cell voltages of the battery. - Page 7 Display Overview · Environmental Protection Display Overview Gesamtspannung LiXX Min. Zellenspannung LiXX Max. Zellenspannung LiXX Spannungsdifferenz min.-max. LiXX Gesamtspannung NiXX LiXX entladen NiMH Balancermode LiXX Servotest Mittelstellung Servotest manuell Environmental Protection Notes The symbol of the crossed out dust bin on the product or packaging indicates that this product must be disposed of separately from normal household waste.
- Page 8 Branchement Branchement Connexion NiXX (4-8 éléments) Servo sélecteur LiXX (2-8 S) rotatif Test Servo Les accus LiXX avec prises Balancer de type EH et XH peuvent directement être branché sur le connecteur 9 broches du Battery Check. Le pôle Moins est alors toujours en haut. Les accus NiMH/NiCd se branchent sur la prise supérieure et là...
- Page 9 Utilisation · Fonctions Accus Lithium Comme indiqué sous Branchement accu, branchez l’accu sur le connecteur 9 broches, pôle Moins vers le haut. Maintenant s’affichent immédiatement le nombre d’éléments, la tension de l’accu le type de l’accu et la capacité restante en %. Appuyez sur la touche TYPE pour reconnaître le type de l’accu (LiPo, LiIo, LiFe ou LiHV).
- Page 10 Aperçu de l’écran · Protection de l’environnement du cycle de test. Si vous appuyez une nouvelle fois sur CELL, le variateur se met au neutre (1500us). Aperçu de l’écran Tension totale LiXX Min. tension de cellule LiXX Max. tension de cellule LiXX Différence de tension min.-max.
-
Page 11: Konformitätserklärung · Declaration Of Conformity
Konformitätserklärung · Declaration of conformity EU-Konformitätserklärung – Declaration of conformity Hersteller/Manufacturer: XciteRC Modellbau GmbH & Co. KG Adresse/adress: Autenbachstr. 12 D- 73035 Göppingen Tel: +49 7161 40 799 0 info@xciterc.de www.XciteRC.com Erklärt, dass das Produkt / Declares that the product: Battery Check + Balancer Best.-Nr. - Page 12 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
