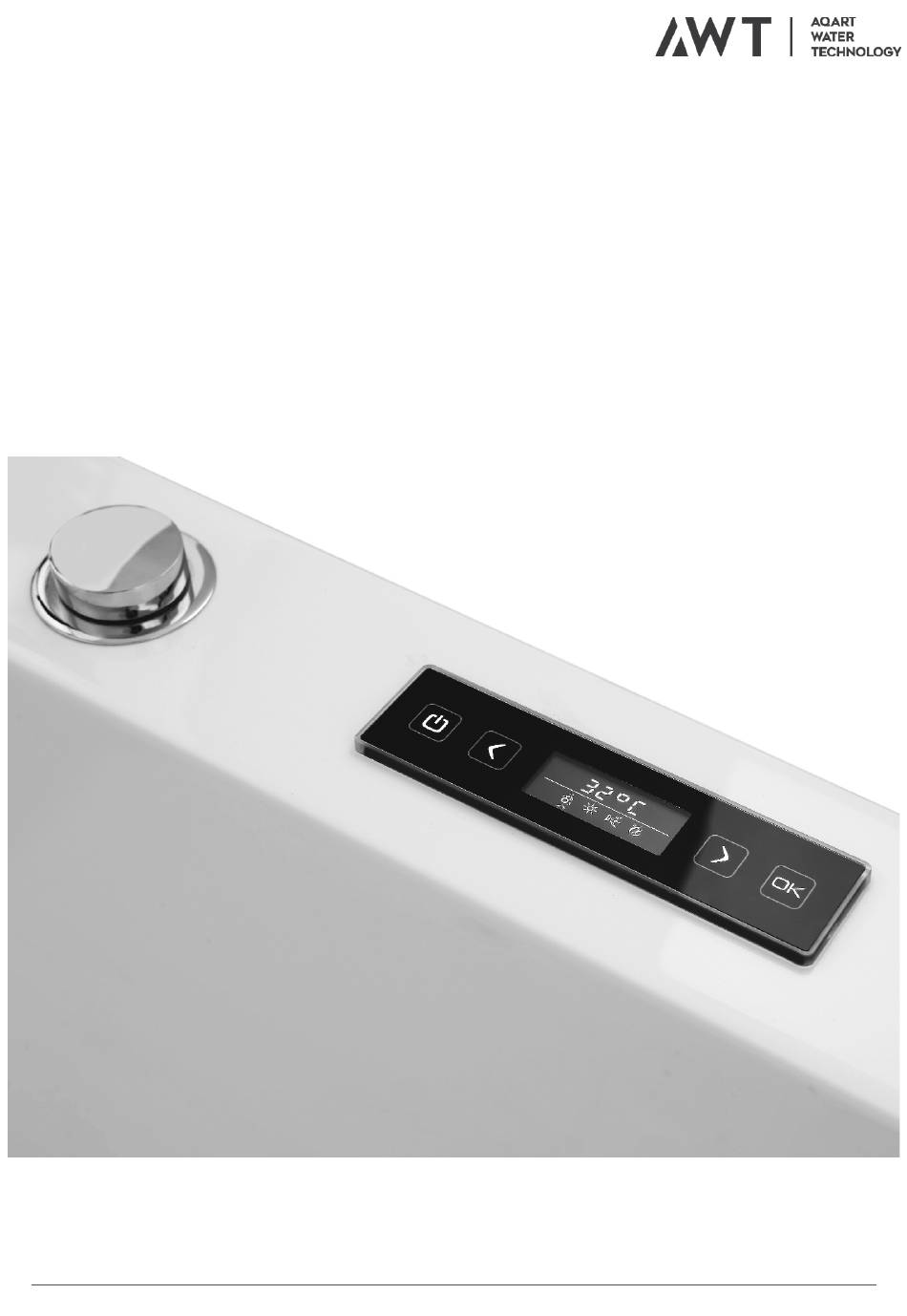

- Page 1 Whirlpools E-Serie Massage bathtube E-Series Montage- und Bedienungsanweisung Installation and operation instructions...
- Page 2 Attentions Hinweise Sicherheitshinweise 1. Lesen und befolgen Sie die Anleitung. 2. Das Produkt muss mit 16A abgesichert werden. 3. Die Installation muss durch Fachpersonal erfolgen. 4. Verwenden Sie für den Elektroanschluss ein Anschlusskabel mit einem Durchmesser von 2,5mm². 5. Nachträgliche Veränderungen am Produkt sind nicht vorgesehen. 6.
- Page 3 Attention Safety instructions 1. Read and follow the instructions. 2. The product must be connected to a socket that meets the ipx4 rating. 3. Installation of the power unit must be carried out by electrician or distributor. 4. All pump‘s must be grounded. The copper core ground wire specification should not be less than 2.5mm².
-
Page 4: Table Of Contents
Attentions Inhalt Inhalt/Content 1. Spare parts 1. Materialbeschreibung GE101E............GE101E............GE104E............GE104E............GE105E............GE105E............GE108/108-1/108-2E........GE108/108-1/108-2E........GE111E............GE111E............GE113/113-1E..........GE113/113-1E..........GE114E............GE114E............GE115E............GE115E............GE119E............GE119E............GE123E............GE123E............2. Water- and electricity location 2. Wasser- und Elektroinstallation GE101E............GE101E............GE104E............GE104E............ -
Page 5: Ge101E
Materialbeschreibung/Spare parts GE101E 1800x1200x700mm 1. Abfluss/Drainer 2. Kleine Düse/Small jet 3. Kopfstütze/Neckrest 4. Große Düse/Big jet 6. Ansauggitter/ 7. Bedienfeld/ 8. Luftbeimischung/ 5. Bodendüse/Floor jet Water intake Control panel Air valve 10. Handbrause/ 9. Armatur/Faucet 11. Licht/Light Handshower... -
Page 6: Ge104E
Materialbeschreibung/Spare parts GE104E 1700x1300x620mm 3. Luftbeimischung/ 4. Bedienfeld/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet Air valve Control panel 5. Ansauggitter/ 7. Handbrause/ 8. Kleine Düse/ 6. Armatur/Faucet Water intake Handshower Small Jet 9. Licht/Light 10. Abfluss/Drainer... -
Page 7: Ge105E
Materialbeschreibung/Spare parts GE105E 1800x1300x620mm 1. Kleine Düse/ 2. Handbrause/ 4. Ansauggitter/ 3. Armatur/Faucet Small Jet Handshower Water intake 5. Bedienfeld/ 6. Luftbeimischung/ 7. Bodendüse/Floor jet 8. Kopfstütze/Neckrest Control panel Air valve 9. Licht/Light 10. Abfluss/Drainer... - Page 8 Materialbeschreibung/Spare parts GE108E 1900x900x620mm GE108-1E 1800x800x620mm GE108-2E 1700x800x620mm Ersatzteile 3. Handbrause/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 4. Armatur/Faucet Handshower 5. Ansauggitter/ 6. Bedienfeld/ 7. Luftbeimischung/ 8. Kleine Düse/Small jet Water intake Control panel Air valve 9. Licht/Light 10. Abfluss/Drainer...
-
Page 9: Ge111E
Materialbeschreibung/Spare parts GE111E 1500x1000x600mm 1. Abfluss/Drainer 2. Wasserfall/Waterfall 3. Kleine Düse/Small jet 4. Armatur/Faucet 5. Ansauggitter/Water 6. Handbrause/ 7. Bedienfeld/ 8. Luftbeimischung/ intake Handshower Control panel Air valve 10. Kopfstütze/ 9. Bodendüse/Floor jet 11. Licht/Light Neckrest... - Page 10 Materialbeschreibung/Spare parts GE113E 1580x1580x600mm GE113-1E 1450x1450x600mm 4. Luftbeimischung/ 1. Kopfstütze/Neckrest 2. Handlauf/Handrail 3. Bodendüse/Floor jet Air valve 5. Bedienfeld/Control 7. Ansauggitter/ 6. Kleine Düse/Small jet 8. Licht/Light Panel Water intake 12. Handbrause/ 9. Wasserfall/Waterfall 10. Abfluss/Drainer 11. Armatur/Faucet Handshower...
-
Page 11: Ge114E
Materialbeschreibung/Spare parts GE114E 1800x900x600mm 4. Handbrause/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 3. Kleine Düse/Small jet Handshower 8. Ansauggitter/ 5. Armatur/Faucet 6. Wasserfall/Waterfall 7. Licht/Light Water intake 10. Bedienfeld/ 11. Luftbeimischung/ 9. Abfluss/Drainer Control panel Air valve... -
Page 12: Ge115E
Materialbeschreibung/Spare parts GE115E 1800x1300x640mm 4. Handbrause/ 1. Bodendüse/Floor jet 2. Kopfstütze/Neckrest 3. Kleine Düse/Small jet Handshower 6. Ansauggitter/ 7. Bedienfeld/ 8. Luftbeimischung/ 5. Armatur/Faucet Water intake Control panel Air valve 9. Licht/Light 10. Abfluss/Drainer... -
Page 13: Ge119E
Materialbeschreibung/Spare parts GE119E 1590x1590x700mm 1. Bodendüse/Floor jet 2. Kopfstütze/Neckrest 3. Kleine Düse/Small jet 4. Armatur/Faucet 5. Handbrause/ 7. Ansauggitter/ 6. Licht/Light 8. Wasserfall/Waterfall Handshower Water intake 10. Bedienfeld/ 11. Luftbeimischung/ 9. Abfluss/Drainer Control panel Air valve... -
Page 14: Ge123E
Materialbeschreibung/Spare parts GE123E 1880x1250x700mm 3. Luftbeimischung/ 1. Kopfstütze/Neckrest 2. Bodendüse/Floor jet 4. Kleine Düse/Small jet Air valve 5. Ansauggitter/ 6. Bedienfeld/ 7. Armatur/Faucet 8. Licht/Light Water intake Control panel 9. Handbrause/ 10. Abfluss/Drainer Handshower... -
Page 15: Ge104E
Anschluss/Connection GE101E 1800x1200x700mm Socket Stromanschlussdose Hot water Warmwasser Cold water Kaltwasser 1230 1800 GE104E 1700x1300x620mm Socket Stromanschlussdose 1700 Hot water Warmwasser Cold water Kaltwasser 1050... -
Page 16: Ge105E
Anschluss/Connection GE105E 1800x1300x620mm Socket Stromanschlussdose 1800 Hot water Warmwasser Cold water Kaltwasser 1270 GE108E 1900x900x620mm GE108-1E 1800x800x620mm GE108-2E 1700x800x620mm Socket Stromanschlussdose Cold water Kaltwasser Hot water Warmwasser 1900/1800/1700 1220/1150/1050... -
Page 17: Ge111E
Anschluss/Connection GE111E 1500x1000x600mm Socket Stromanschlussdose Hot water Warmwasser 1500 Cold water Kaltwasser 1215 GE113E 1580x1580x600mm GE113-1E 1450x1450x600mm Socket Cold water Stromanschlussdose 1200 Kaltwasser Hot water Warmwasser... -
Page 18: Ge114E
Anschluss/Connection GE114E 1800x900x600mm Socket Stromanschlussdose Cold water Kaltwasser Hot water Warmwasser 1800 1100 GE115E 1800x1300x640mm Socket Stromanschlussdose Cold water Kaltwasser Hot water Warmwasser 1800... -
Page 19: Ge119E
Anschluss/Connection GE119E 1590x1590x700mm Socket Hot water Stromanschlussdose Warmwasser 1200 Cold water Kaltwasser GE123E 1880x1250x700mm Socket Stromanschlussdose Cold water Kaltwasser Hot water 1880 Warmwasser 1250... - Page 20 Abnehmbare Schürze/Detachable skirt ① ⑤ ② ③ ④ ⑦ ⑥...
- Page 21 Abnehmbare Schürze/Detachable skirt 1. Stellen Sie den Pool an der 1. Make sure the pool is level. gewünschten Position auf und richten Small adjustments can be made by turining the feet. Sie es mit Hilfe der verstellbaren Füße Make sure the drain is only resting on the floor, to aus.
-
Page 22: Feste Schürze
Feste Schürze/Conjoined skirt ① ④ ② ③ ⑥ ⑤... - Page 23 Feste Schürze/Conjoined skirt 1. Stellen Sie den Pool an der gewünschten 1. Make sure the pool is level. Position auf und richten Sie es mit Hilfe der Small adjustments can be made by turining the feet. verstellbaren Füße aus. Make sure the drain is only resting on the floor, to much pressure on the drain might cause it to leak.
-
Page 24: Variable Schürze
Variable Schürze/Skirt in general... - Page 25 Variable Schürze/Skirt in general 1. Entfernen Sie die Schürze. 1. Remove both skirts Lösen Sie dazu die Schrauben unter dem oberen Rand. Die Schürze ist unten mit 2. Remove the stainless steel tabs and buckles Magneten befestigt. (strong magnet) in the direction of the short skirt.
- Page 26 Armatur/Faucet Kaltwasser/ Warmwasser/ Düsen/ Handbrause/ Cold water Hot water Handshower Hot/Warm Jet/Düsen Hand shower/Handbrause Cold Armatur Faucet installation instructions 1. Die Armatur hat 2 Markierungen: 1. The pipe has the H mark is for the hot C steht für kaltes Wasser und H für water, and the C mark is for the cold heißes Wasser.
- Page 27 Armatur/Faucet Kaltwasser/ Warmwasser/ Düsen/ Handbrause/ Cold water Hot water Handshower Hot/Warm Jet/Düsen Hand shower/Handbrause Cold Armatur Faucet installation instructions 1. Die Armatur hat 2 Markierungen: 1. The H mark is for hot water and the C mark is C steht für kaltes Wasser und H für for cold water.
- Page 28 Bedienfeld Start/Einstellungen Links Rechts 1. Wenn eine Funktionstaste aktiviert ist ertönt ein Summton. 2. Start 2.1 Drücken Sie für 2 Sekunden Taste, um die Bedienung und die Beleuchtung einzuschalten. Wiederholen Sie den Vorgang um die Bedienung auszuschalten. 3. Licht 3.1 Wenn die Bedienung eingeschaltet ist drücken Sie oder um die Funktion auszuwählen.
- Page 29 Bedienfeld 7. Heizung 7.1 Die Heizung funktioniert nur, wenn die Pumpe eingeschaltet ist. 7.2 Wenn die Bedienung eingeschaltet ist drücken Sie oder um die Funktion auszuwählen. Haben Sie das Symbol ausgewählt drücken Sie Wenn die Wassertemperatur unter der ausgewählten Temperatur liegt startet die Heizung.
- Page 30 Controlpanel Power/Setting Left Right 1. Most buttons will give a acousitc feedback. 2. Power 2.1 Touch the button for 2 seconds to turn on the pool, this also switches on the lights. hold this button 2 seconds to switch the pool off. 3.
- Page 31 Controlpanel 7 Heater 7.1 The heater can only be used while the massage function is running. 7.2 Use the navigations buttons till the cursor is on the symbol and touch to start the heater. Touching the button will shut the heater off. The default temperature is set to 37°C The automatic heating: if the water temperature ≥...
-
Page 32: Elektronik Schaltplan
Elektronik Schaltplan Bedienfeld Wasserstandsensor Temperatursensor RGB Licht (DC12V 1W) Spannung! Ozon (DC12V 6W) Pumpe (AC230V Max. 2HP) Stromanschluss Heizung (AC230V Max. 1.5kW) Konfiguration Bedienfeld Pumpe Heizung Licht Ozon Parameter AC220V-240V AC230V AC230V DC12V DC12V Nennspannung 50Hz/60Hz Nennwiderstand 1500W 1500W Nennleistung Betriebsspannungsbereich: 198V-242V Umgebungstemperatur: +5°C~+40°C Standby-Leistung<10W (All loads are off) - Page 33 Wiring principle Control system wiring principle Control panel Water level sensor Temperature sensor RGB Light (DC12V 1W) Voltage danger! Ozone (DC12V 6W) Pump (AC230V Max. 2HP) AC Power input Heater (AC230V Max. 1.5kW) Configuration Control panel Pump Heater Light Ozone Parameter AC220V-240V AC230V...
- Page 34 Problemlösungen Fehler Ursache Lösung 1. Richten Sie den Pool neu aus / 1. Der Pool ist nicht richtig überprüfen Sie alle Verschraubungen ausgerichtet/montiert Geräusche / 2. Füllen Sie Wasser ein bis der 2. Pumpe läuft im Vibration Wasserstandsensor bedeckt ist Leerlauf 3.
- Page 35 Troubleshooting Malfunction Reason Solution 1. Level the bathtub Bathtub anomaly 1. Pool isn´t level 2. Add some water until the water level is shaking and 2. The pump is idling higher than the water level sensor noising 3. pump failure 3.
- Page 36 EAGO Deutschland GmbH Auf dem Großen Damm 13-17 47546 Kalkar Telefon +49(0)2824-96 23-0 Telefax +49(0)2824-96 23-29 E-Mail info@eago-deutschland.de www.eago-deutschland.de...
