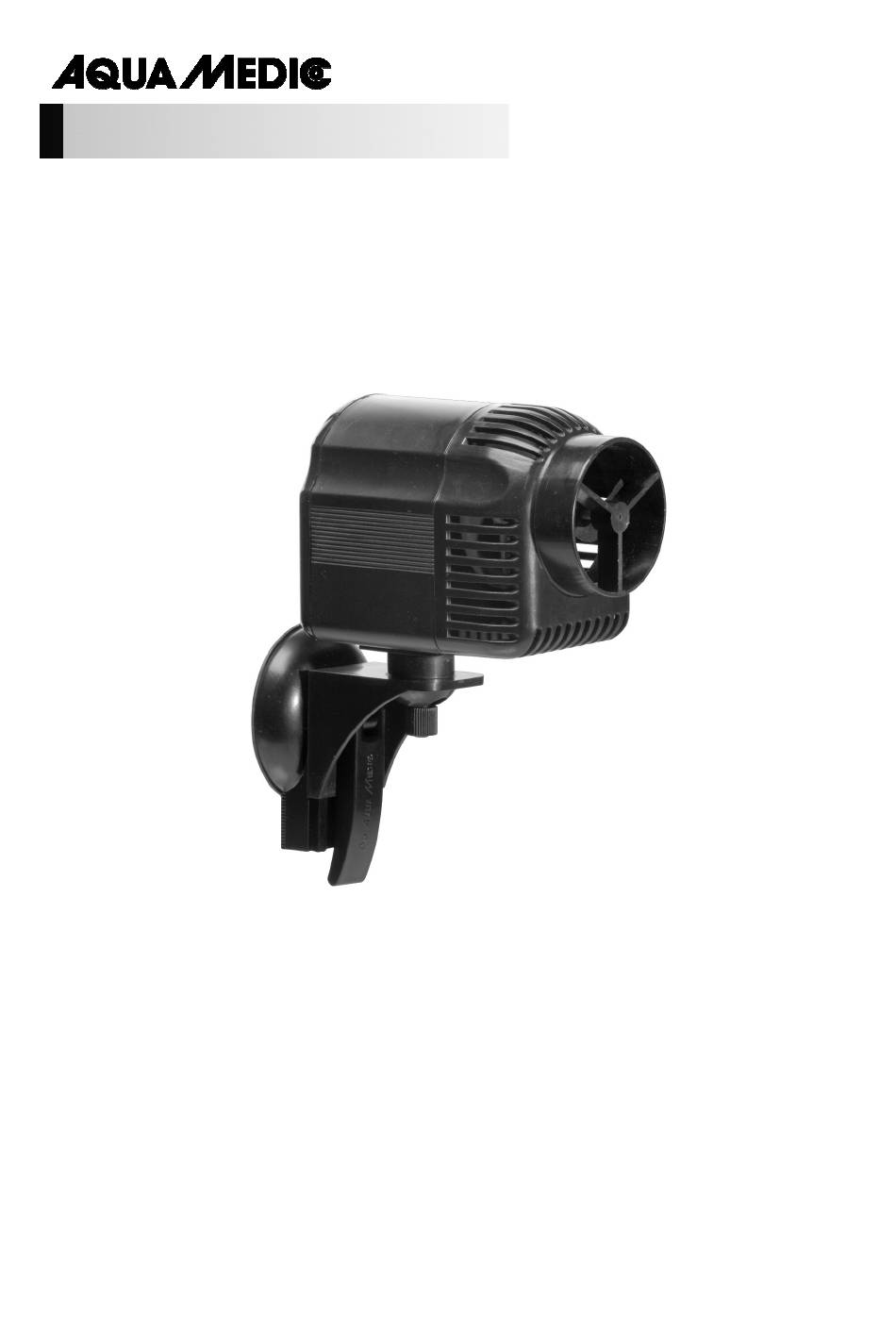

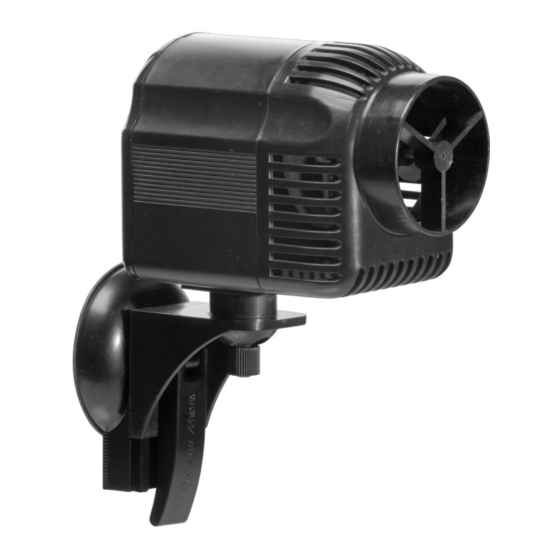

OceanProp 15000

Bedienungsanleitung D

Strömungspumpe für Meer- und Süßwasseraquarien

Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für

den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden.

AB Aqua Medic GmbH

Gewerbepark 24, 49143 Bissendorf, Germany

____________________________________________________________________

Need help?

Do you have a question about the OceanProp 15000 and is the answer not in the manual?

Questions and answers

Summary of Contents for Aqua Medic OceanProp 15000

Page 1 Strömungspumpe für Meer- und Süßwasseraquarien Mit dem Kauf dieser Pumpe haben Sie sich für ein Qualitätsprodukt entschieden. Sie ist speziell für den aquaristischen Gebrauch entwickelt und von Fachleuten erprobt worden. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ____________________________________________________________________...
Page 2 Saugerplatte. Durch den Knebel wird ein Vakuum erzeugt und der Sauger an der Scheibe befestigt. Die Pumpen sind zur Aufstellung unter Wasser vorgesehen. 3. Technische Daten, Tab. 1 Typ: OceanProp 15000 Spannung Pumpe: 15 – 24 V DC Leistungsaufnahme in Watt: 9 –20 W...
Page 3 4. Aufbau der Pumpe Abb. 1: Aufbau OceanProp 15000 Filterkorb Sicherungsmutter Gummilager, vorn Läuferbaugruppe Gummisauger Keramikachse Motorblock Saugerplatte Läufer Kugelgelenk Knebelgriff Keramiklager Pumpenhalter Splint Gummilager, hinten Art.-Nr. Bild-Nr. Artikel 103.150-14 Filterkorb 103.150-31 2 / 11 – 15 Läufer kpl. 103.150-11 4 –...
Page 4 Stelle, wo die Pumpe befestigt werden soll, wird sorgfältig gereinigt; am besten mit einem Klingenreiniger (Aqua Medic Scraper). Jetzt wird der Sauger angesetzt, der Hebel zuvor senkrecht gestellt. Man drückt den Sauger fest gegen die Scheibe (Abb. 2) und legt anschließend den Hebel um (Abb.
Page 5 Abb. 4: OceanProp Control 1. Ein/Aus-Schalter 2. Programmwahlschalter 3. Nachtmodus-Schalter 4. Lichtsensor 5. LED-Anzeige mit Anzeige des Nachtmodus (Punkt rechts unten) 6. Anschlussbuchse für Transformator 7. Anschlusskabel mit Stecker zur Pumpe Mode Programm In der Tabelle bedeutet: 0 ein Takt (15 Sek.) mit min. Leistung (5.000 l/Std.) 1 ein Takt (15 Sek.) mit max.
Page 6 Ansaugkorb und der Propeller gereinigt werden. 9. Garantie AB Aqua Medic GmbH gewährt eine 12-monatige Garantie ab Kaufdatum auf alle Material- und Verarbeitungsfehler des Gerätes. Als Garantienachweis gilt der Original-Kaufbeleg. Während dieser Zeit werden wir das Produkt kostenlos durch Einbau neuer oder erneuerter Teile instand setzen (ausgenommen Frachtkosten).
Page 7 Current pump for fresh and salt water aquaria In purchasing this pump, you have selected a top quality product. It has been specifically developed for aquarium use and extensively tested by experts. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Germany ____________________________________________________________________...
Page 8 Electronic safety transformer, 100 – 240 V, 50 watts max. • 2. Features The OceanProp 15000 magnetically coupled current pump is very quiet in operation. They have fully encapsulated synchronous motors and can operate completely safely submerged. All materials are salt-water resistant.
Page 9 4. Exploded parts diagram Fig. 1: Exploded parts diagram OceanProp 15000 Filter basket Securing nut Rubber bearing, front Impeller assembly Rubber sucker Ceramic shaft Motor Sucker plate Impeller Ball joint Leverage handle Ceramic bearing Pump holder Splint Rubber bearing, back Art.-No.
Page 10 – preferably with a blade cleaner. We recommend to use the Aqua Medic Scraper. Now, the sucker is placed and the lever is put vertically and pressed to the glass (Fig. 2). Then, the lever is turned down (Fig. 3) and a vacuum is created. The holder with the pump can now be fixed on the sucker.
Page 11 Fig. 4: OceanProp Control 1. On/off button 2. Mode button 3. Night mode button 4. Light sensor 5. LED Display also showing the night mode (right spot) 6. Connection socket for the transformer 7. Connection cable with plug for the pump Mode Program...
Page 12 If your AB Aqua Medic product does not appear to be working correctly or still appears to be defective having followed the instructions in 6. & 7. please contact your dealer in the first instance.
Page 13 Pompe de brassage pour aquariums d’eau de mer ou d’eau douce Cette pompe de qualité a été spécialement conçue pour l’usage aquariophile et elle a été testée par des professionnels. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Allemagne ____________________________________________________________________...
Page 14 à la vitre. La pompe est prévue pour être utilisée sous l’eau. 3. Données techniques, Tab. 1 Type: OceanProp 15000 Voltage pompe: 15 – 24 V DC Consommation en Watt: 9 – 20 W Voltage transformateur: 100 –...
Page 15 4. Détail pompe Schéma 1: Détail OceanProp 15000 Panier de filtre Ecrou de sécurité Coussinet caoutchouc, avant Rotor Ventouse caoutchouc Axe céramique Bloc moteur Support ventouse Rotor Articulation à bille Poignée Coussinet céramique Support de pompe Goupille Coussinet caoutchouc, arrière Réf.
Page 16 être soigneusement nettoyé; de préférence avec une lame de rasoir (Aqua Medic Scraper). Mettre la ventouse en place, en plaçant la poignée en position verticale au départ. Presser la ventouse contre la vitre (schéma 2) et basculer la poignée (schéma 3). Ce faisant cela crée le vide.
Page 17 Schéma 4: OceanProp Control 1. Marche/Arrêt 2. Sélection programme 3. Mode nuit 4. Sonde lumière 5. Affichage LED avec affichage du mode nuit (point en bas à droite) 6. Prise pour le transformateur 7. Câble raccordement vers la pompe avec prise Mode Programme Signification du tableau:...
Page 18 9. Garantie AB Aqua Medic GmbH assure une garantie de 12 mois à partir de la date d’achat sur tous les défauts de matériel et de fabrication de l’appareil. Comme preuve de garantie il faut produire la preuve d’achat.
Page 19 Bomba de circulación para acuarios de agua dulce y salada Al adquirir esta bomba Vd. ha elegido un producto de la máxima calidad. Ha sido diseñada para su uso en acuarios e intensivamente probada por expertos. AB Aqua Medic GmbH Gewerbepark 24, 49143 Bissendorf, Alemania _____________________________________________________________________...
Page 20 • 2. Características La bomba magnética OceanProp 15000 es muy silenciosa en su funcionamiento. Tiene motores sincrónicos totalmente encapsulados y puede funcionar completamente sumergida de forma segura. El eje cerámico pulido y su soporte son resistentes al desgaste, asegurando una vida operativa larga.
Page 21 4. Diagrama de componentes Fig. 1: Diagrama de componentes explorables OceanProp 15000 Filtro de canasta Retén de seguridad Rodamiento de goma, frontal Rotor ensamblado Ventosa de goma Eje cerámico Motor Plato de la ventosa Rotor Conexión de bola Palanca de vacío Rodamiento cerámico,...
Page 22 Recomendamos use un Aqua Medic Scraper. A continuación se sitúa la ventosa, la palanca se posiciona verticalmente y se aprieta contra el cristal (Fig. 2). Ahora apretamos la palanca hacia abajo (Fig.
Page 23 Fig. 4: OceanProp Control 1. Botón On/off 2. Botón Modo 3. Botón Modo noche 4. Sensor de luz 5. Pantalla LED, también muestra el modo noche (punto a la derecha) 6. Enchufe para conexión del transformador 7. Cable de conexión protegido para la bomba Modo Programa La tabla muestra:...
Page 24 9. Garantía Aqua Medic garantiza durante 12 meses a partir de la fecha de la compra. Aqua Medic repara ó sustituye las partes defectuosas de forma gratuita, siempre que dicho producto se haya instalado correctamente, se esté usando para lo que ha sido diseñado, se use conforme al manual de instrucciones y nos sea devuelto a portes pagados.
