TVAC10101
D
Version 03/2019

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TVAC10101 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Abus TVAC10101

Summary of Contents for Abus TVAC10101

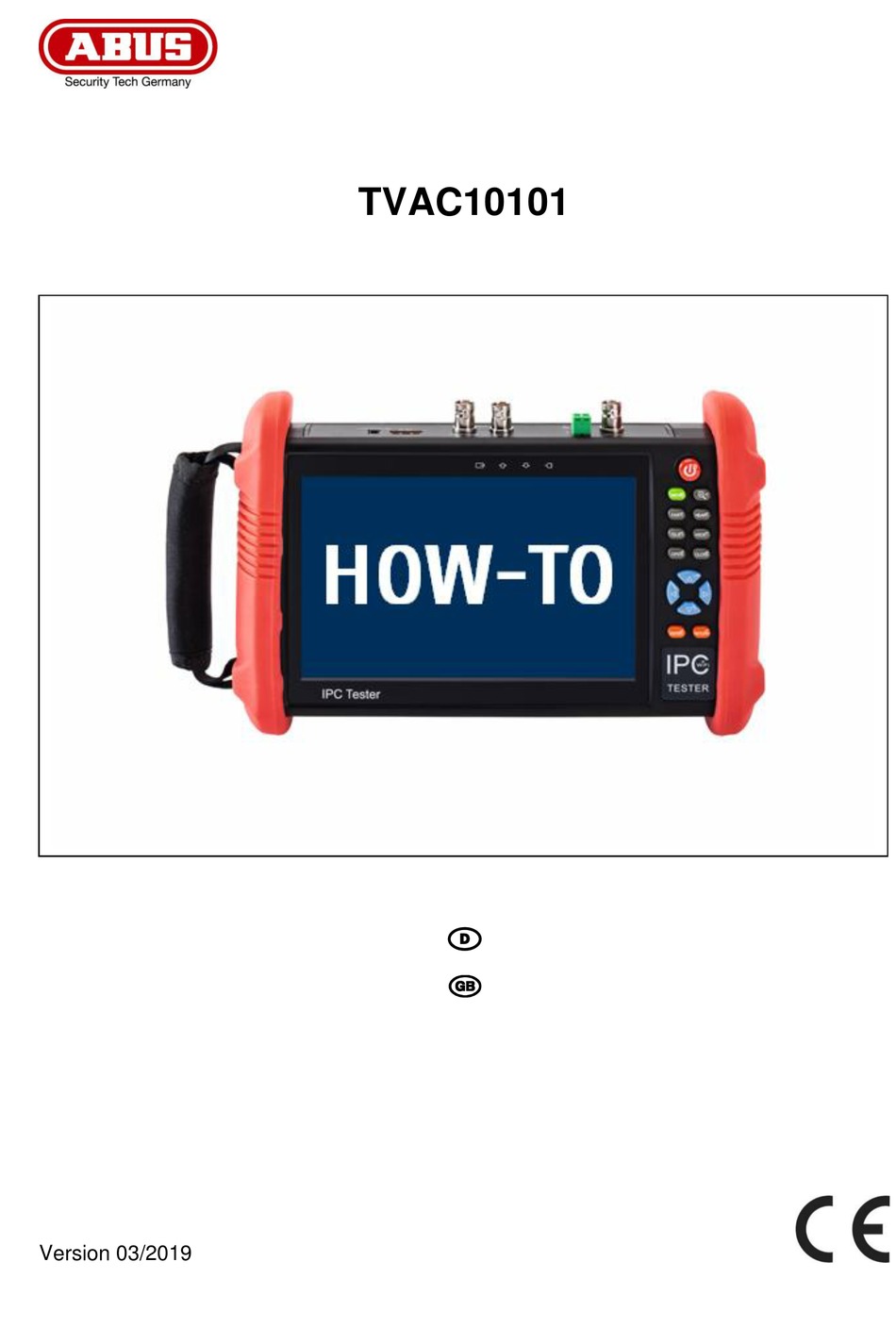

  • Page 1 TVAC10101 Version 03/2019...

  • Page 2: Table Of Contents

    INHALT Wie installiere/aktualisiere ich die ABUS iDVR Plus App? ......... 3 Deinstallation ......................8 Wie aktiviere ich eine ABUS IP Kamera? ..............9 IP-Adresse unbekannt - wie finde ich diese heraus? ..........14 Wie individualisiere ich meine Menüstruktur? ............15 CONTENT How to install/update ABUS iDVR Plus App? ............

  • Page 3: Wie Installiere/Aktualisiere Ich Die Abus Idvr Plus App

    Wie installiere/aktualisiere ich die ABUS iDVR Plus App? Schritt 1: Download App Der Universal Testmonitor TVAC10101 besitzt keinen Google Play Store, was Ihnen ermöglicht das Gerät ohne Verbindung zu Google oder ohne ein Google Benutzerkonto zu nutzen. Aus diesem Grund müssen Sie neue Apps oder Updates über den Webbrowser aus dem Internet herunterladen.
  • Page 4 Option 1: Download direkt mit Testmonitor Verbinden Sie Ihren Testmonitor direkt mit dem Internet. Zum Beispiel über ein Wi-Fi Netzwerk mit Internetzugang. Öffnen Sie den Webbrowser Chrome, zu finden im Ordner Tools, und laden Sie die App von der oben genannten Internetseite herunter. Die Installationsdatei der App befindet sich nun im Download-Verzeichnis, zu finden im File Explorer unter sdcard/Download.
  • Page 5 Option 2: Download mit PC Laden Sie die App von der oben genannten Internetseite an Ihrem Arbeitscomputer herunten und kopieren diese auf die Micro SD-Karte des Testmonitors. Nach einlegen der SD-Karte in den Testmonitor, können Sie auf den Inhalt über den File-Explorer unter extsd zugreifen.
  • Page 6 Schritt 2: Installation bzw. Update App Wechseln Sie im File Explorer in das Verzeichnis, in dem Sie die Installationsdatei der App gespeichert haben. Klicken Sie nun auf die App, die Sie installieren möchten, bzw. auf die App-Version, mit der Sie die existierende aktualisieren möchten. Fahren Sie als nächstes mit INSTALL fort und installieren die App in nur wenigen Schritten.
  • Page 7 In den Settings unter Version Information könne Sie sich einen Überblick über alle installierten Apps inkl. Versionsnummer auf Ihrem Testmonitor verschaffen. Sie können nun auch die Installation, bzw. die Aktualisierung auf die gewünschte Version kontrollieren.

  • Page 8: Deinstallation

    Selbst hinzugefügte Apps befinden sich automatisch im Ordner My APPS. Möchten Sie die Position der App ändern, klicken Sie zuerst auf das oben markierte Hand-Symbol. Dieses verfärbt sich nun orange und Sie können als nächstes die gewünschte App per Drag-and-Drop in einem anderen Ordner positionieren. Deinstallation Möchten Sie eine App deinstallieren, können Sie dies in den Settings unter Version Information durch anklicken und gedrückt halten der gewünschten App.

  • Page 9: Wie Aktiviere Ich Eine Abus Ip Kamera

    Für die Aktivierung von ABUS IP Kameras stehen Ihnen die folgenden zwei Optionen zur Verfügung. ACHTUNG: Option 1 ist erst ab der ABUS iDVR Plus Version 4.7.3 möglich und funktioniert nur mit der ABUS Basic IP Kamera Serie. Option 2 stellt einen universellen Weg für alle ABUS IP Produkte für...
  • Page 10 Option 1: Aktivierung über ABUS iDVR Öffnen Sie die iDVR Plus App und wechseln Sie zu dem Menüpunkt Devices. Als nächstes müssen Sie die IP Kamera in Ihre Geräteliste hinzufügen. Neue Geräte können Sie über das Plus-Symbol hinzufügen. Sie haben die Möglichkeit über Online Device alle aktuellen Geräte im Netzwerk anzeigen zu lassen oder über Manual Adding das Gerät manuell hinzuzufügen,...
  • Page 11 Alle im Netzwerk befindlichen Geräte werden von der Online Device Suche gefunden und aufgelistet:...
  • Page 12 Nun können Sie die Kamera mit einem Klick auf das gewünschte Gerät aktivieren: Nach der Aktivierung können Sie direkt mit der Konfiguration und Einrichtung der Kamer in der iDVR Plus App fortfahren. Alternativ könne Sie hierfür auch die vorinstallierte IPCam Plus oder die herstellerunabhängige IPC Test App verwenden.
  • Page 13 Option 2: Aktivierung über Webbrowser In jedem Fall können Sie Ihre ABUS IP Kamera über den Webbrowser aktivieren. Öffnen Sie dazu den vorinstallierten Chrome Webbrowser, den Sie im Ordner Tools finden. Geben Sie die IP-Adresse des zu aktivierenden Gerätes in die URL Adresszeile ein, um auf die Kamera zuzugreifen.

  • Page 14: Ip-Adresse Unbekannt - Wie Finde Ich Diese Heraus

    IP-Adresse unbekannt - wie finde ich diese heraus? Für den Fall, dass Ihnen die IP-Adresse der Kamera unbekannt ist, können Sie mit der App Netwok Tool, welche Sie im Ordner IP Camera Test finden, den gewünschten IP-Adressbereich nach allen angeschlossenen Geräten durchsuchen. Führt diese Suche nicht zum Erfolg, da auch der Adressbereich nicht bekannt ist, könne Sie die DHCP Funktion des Testmonitors aktivieren, um dem verbundenen Gerät eine IP-Adresse aus dem benutzerdefinierten Bereich zuzuweisen.

  • Page 15: Wie Individualisiere Ich Meine Menüstruktur

    Wie individualisiere ich meine Menüstruktur? Kurzmenü Das Kurzmenü, welches Sie jederzeit über die MENU-Taste öffnen können, können Sie an Ihre individuellen Bedürfnisse anpassen.
  • Page 16 Die Konfiguration Ihres individualisierten Kurzmenüs können Sie in den Settings unter Shortcut Menu vornehmen. Um Apps hinzuzufügen, halten Sie die gewünschte App in der linken Liste All application gedrückt. Um Apps zu entfernen, halten Sie die gewünschte App in der rechten Liste Shortcut menu gedrück.
  • Page 17 Schnellwahlbereich Den Schnellwahlbereich können Sie ebenfalls an Ihre individuellen Bedürfnisse anpassen. Um eine App hinzuzufügen, ziehen Sie die gewünscht App einfach per Drag-and- Drop in den Schnellwahlbereich. Um eine App zu entfernen, ziehen Sie die gewünschte App per Drag-and-Drop in einen Ordner zurück.
  • Page 18 Startbildschirm Der Startbildschirm besteht aus 8 Ordner, bzw. Kategorien. Den Inhalt dieser Ordner können Sie an Ihre individuellen Bedürfnisse anpassen. Um eine App in einen anderen Ordner zu verschieben, klicken Sie als erstes auf das Hand-Symbol. Dieses verfärbt sich nun orange und Sie können als nächstes die gewünschte App per Drag-and-Drop in einem anderen Ordner positionieren.

  • Page 19: How To Install/Update Abus Idvr Plus App

    How to install/update ABUS iDVR Plus App? Step 1: Download App The Universal Test Monitor TVAC10101 does not have a Google Play Store, which allows you to use the device without connecting to Google or without a Google user account.
  • Page 20 Option 1: Download directly with test monitor Connect the test monitor directly with the internet. For example via a Wi-Fi netwokr with internet connection. Open the Chrome web browser located in the Tools folder and download the app from the above web page. The installation file of the app is now located in the download directory, which can be found in the File Explorer under sdcard/Download.
  • Page 21 Option 2: Download with computer Download the App from the above website to your computer and copy it to the Micro SD card of the test monitor. After inserting the SD card into the test monitor, you can access the contents via the File Explorer under extsd.
  • Page 22 Schritt 2: Installation/Update App In the File Explorer, got to the directory where you have saved the installation file of the App. Now click on the App you want to install or on the App version you want to use to update the existing one.
  • Page 23 In the Settings under Version Information you can get an overview of all installed Apps incl. Version number on your test monitor. You can now also check the installation or the update to the desired version.

  • Page 24: Uninstalling

    Self-installed Apps are located in the folder My APPS per default. If you would like to change the location of the app, first click on the hand symbol marked above. This turns orange and you can now drag the desired App by drag- and-drop in another folder.

  • Page 25: How To Activate A Abus Ip Camera

    The following two options are available for activating ABUS IP cameras. WARNING: Option 1 is only available from ABUS iDVR Plus version 4.7.3 and only works with the ABUS Basic IP camera series. Option 2 represents a universal way for all ABUS IP video surveillance products.
  • Page 26 Option 1: Activation via ABUS iDVR Open the iDVR Plus App and go to the menu item Devices. Next you need to add the IP camera to your device list. You can add new devices via the plus symbol. You have the option of using Online Device to display all current devices in the network or manually add the device via Manual Adding if you know the network parameters such as IP address, etc.:...
  • Page 27 All devices in the network are found and listed by the Online Device Search:...
  • Page 28 Now you can activate the camera by clicking on the desired device: After activation, you can proceed directly with configuration and setup of the camera in the iDVR Plus App. Alternatively, you can also use the pre-installed IPCam Plus or the manufacturer-independent IPC Test App.
  • Page 29 Option 2: Activation via web browser In any case you can activate your ABUS IP camera via the web browser. To do this, open the preinstalled Chrome web browser, which you can find in the Tools folder. Enter the IP address of the device to be activated in the URL address bar to access the camera.

  • Page 30: Ip Address Unknown - How To Get It

    IP address unknown – how to get it? If you do not know the IP address of the camera, you can use the Netwok Tool App, which you can find in the IP Camera Test folder, to search the IP address range for all connected devices If this search does not succeed, as the address range is unknown, you can activate the DHCP function of the test monitor to assign an IP address from the user-defined...

  • Page 31: How To Customize My Menu Structure

    How to customize my menu structure? Shortcut Menu The shortcut menu, which you can open at any time via the MENU button, can be adapted to your individual needs.
  • Page 32 The configuration of your individualized short menu can be done in the Settings under Shortcut Menu. To add Apps, press and hold the desired App in the All application list on the left. To remove Apps, press and hold the desired App in the Shortcut menu list on the right.
  • Page 33 Shortcut Area You can also adapt the shortcut area to your individual needs. To add an App, simply drag-and-drop the desired App into the shortcut area. To remove an App, drag-and-drop the desired App back to a folder.
  • Page 34 Home screen The home screen consists of 8 folders or categories. The content of these folders can be adapted to your individual needs. To move an App to another folder, first click on the hand icon. This now turns orange and you can drag the desired App by drag-and-drop in another folder.
  • Page 35 Impressum Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
