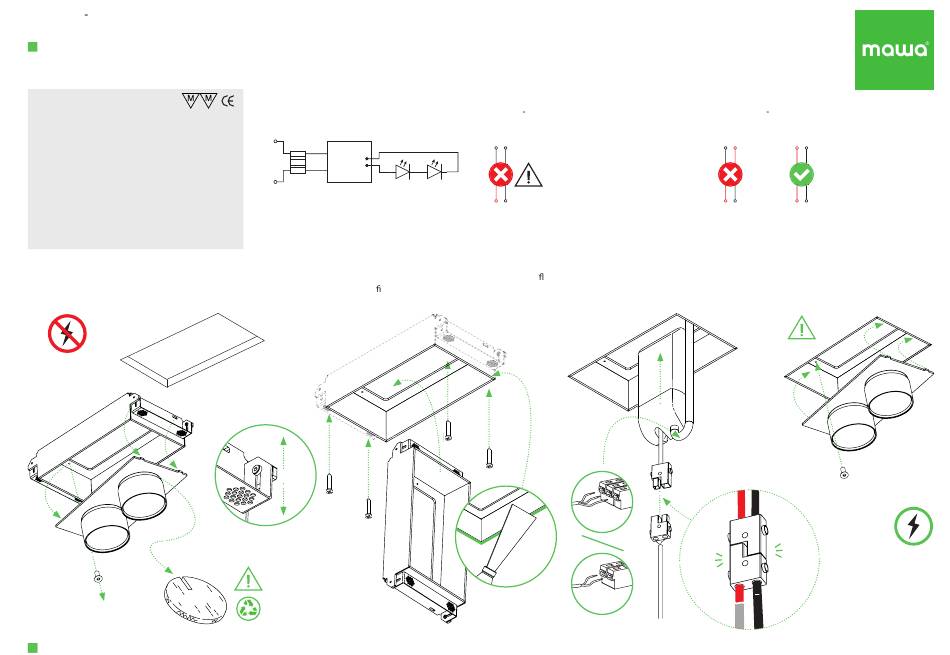

MONTAGE UND BEDIENUNGSANLEITUNG
wi4-eb-2e-db
DECKENLEUCHTE
TECHNISCHE DATEN
Hersteller: mawa design
Artikel-Nr.: wi4-eb-2e-db
Spannung: 230 V / 50 Hz
Schutzklasse Betriebsgerät: 230V/ 50Hz
Schutzklasse Leuchte: 18Vdc
Schutzgrad:
Leuchtmittel: LED / 2x 12,7W / 700mA / Vf 36V
Dimmung: schaltbar, phasendimmbar,
DALI oder 1-10V
Anschlussleistung:
EEI: A
WICHTIG: Montage nur durch einen autorisierten
Elektroinstallateur! Niemals unter Spannung den
Sekundäranschluss herstellen oder lösen!
2
1
125 x 223 mm
c
3
b
2x
a
Es freut uns, dass Sie sich für eine mawa design Leuchte entschieden haben. Es freut uns, dass Sie sich für eine mawa design Leuchte entschieden haben.
SCHALTPLAN
L
Treiber
II
III
IP 20
N
Nur zur Installation außerhalb des Handbereichs
28W
vorgesehen.
+ + – A
Die Lichtquelle dieser Leuchte darf nur vom Herstel-
ler, einem von ihm beauftragten Servicetechniker
oder einer vergleichbar quali zierten Person ersetzt
5
4
+
4x
-
VERKABELUNG
PRIMÄR ANSCHLUSS
230V/50Hz
L N
Erlöschen der Garantie!
Zerstörung der LED-Platine!
+ -
700 mA
werden. Zur Vermeidung von Gefährdungen darf
eine äußere exible Leitung dieser Leuchte aus-
schließlich vom Hersteller, seinem Servicevertreter
6
a
b
c
a1
230V/ 50Hz
a2
Dali / 1-10V
mawa design GmbH | Stand 30/11/2018 | Irrtümer und technische Änderungen vorbehalten | www.mawa-design.de
VERKABELUNG
SEKUNDÄR ANSCHLUSS
DC DC
- + + -
+ - + -
700 mA 700 mA
oder einer vergleichbaren Fachkraft ausgetauscht
werden.
7
b
b
c
+
a
c
8
