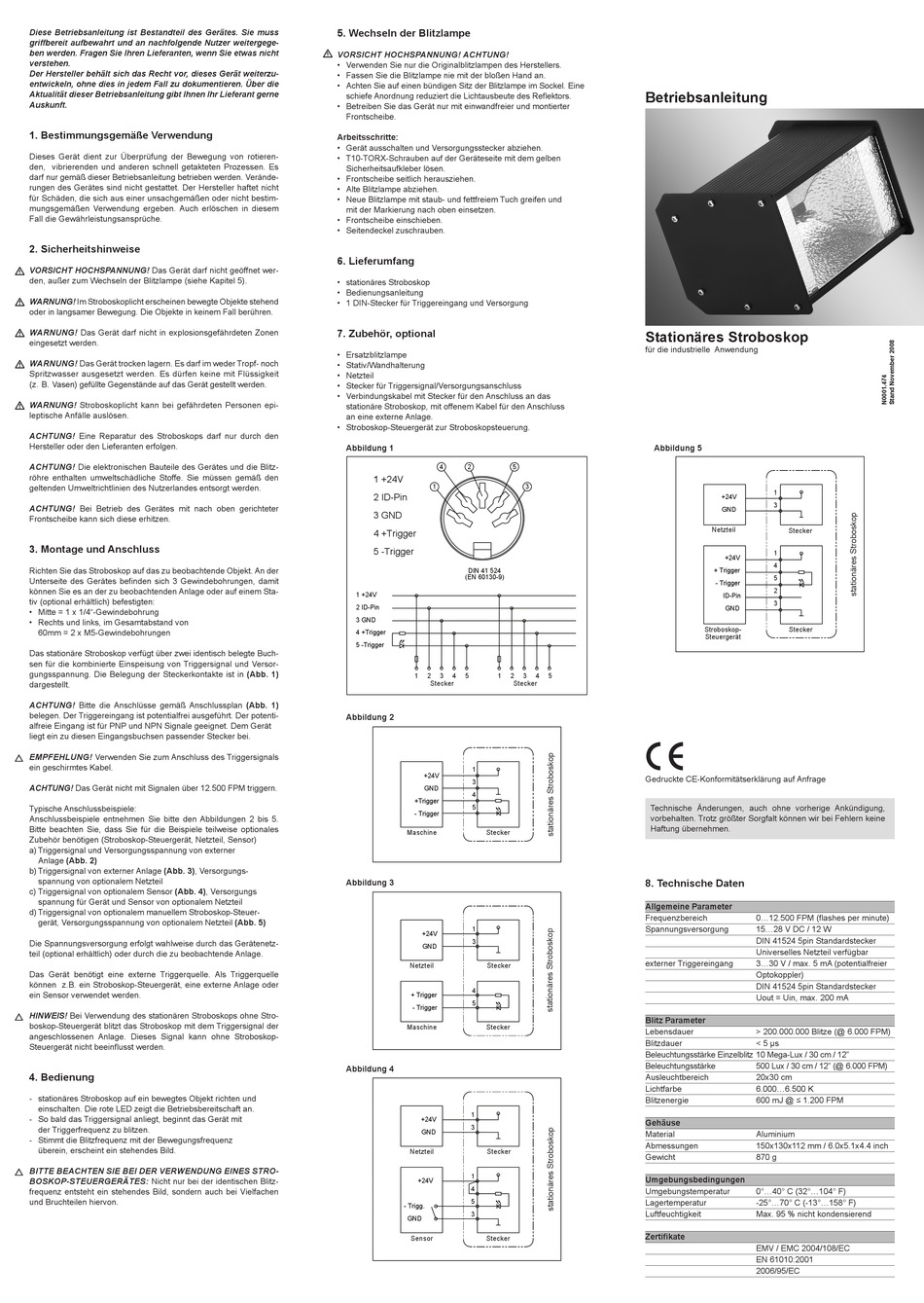

RHEINTACHO RT STROBE 3000 Operating Instructions

Diese Betriebsanleitung ist Bestandteil des Gerätes. Sie muss
griffbereit aufbewahrt und an nachfolgende Nutzer weitergege-
ben werden. Fragen Sie Ihren Lieferanten, wenn Sie etwas nicht
verstehen.
Der Hersteller behält sich das Recht vor, dieses Gerät weiterzu-
entwickeln, ohne dies in jedem Fall zu dokumentieren. Über die
Aktualität dieser Betriebsanleitung gibt Ihnen Ihr Lieferant gerne
Auskunft.
1. Bestimmungsgemäße Verwendung
Dieses Gerät dient zur Überprüfung der Bewegung von rotieren-
den, vibrierenden und anderen schnell getakteten Prozessen. Es
darf nur gemäß dieser Betriebsanleitung betrieben werden. Verände-
rungen des Gerätes sind nicht gestattet. Der Hersteller haftet nicht
für Schäden, die sich aus einer unsachgemäßen oder nicht bestim-
mungsgemäßen Verwendung ergeben. Auch erlöschen in diesem
Fall die Gewährleistungsansprüche.
2. Sicherheitshinweise
 VORSICHT HOCHSPANNUNG! Das Gerät darf nicht geöffnet wer-
den, außer zum Wechseln der Blitzlampe (siehe Kapitel 5).
 WARNUNG! Im Stroboskoplicht erscheinen bewegte Objekte stehend
oder in langsamer Bewegung. Die Objekte in keinem Fall berühren.
 WARNUNG! Das Gerät darf nicht in explosionsgefährdeten Zonen
eingesetzt werden.
 WARNUNG! Das Gerät trocken lagern. Es darf im weder Tropf- noch
Spritzwasser ausgesetzt werden. Es dürfen keine mit Flüssigkeit
(z. B. Vasen) gefüllte Gegenstände auf das Gerät gestellt werden.
 WARNUNG! Stroboskoplicht kann bei gefährdeten Personen epi-
leptische Anfälle auslösen.
ACHTUNG! Eine Reparatur des Stroboskops darf nur durch den
Hersteller oder den Lieferanten erfolgen.
ACHTUNG! Die elektronischen Bauteile des Gerätes und die Blitz-
röhre enthalten umweltschädliche Stoffe. Sie müssen gemäß den
geltenden Umweltrichtlinien des Nutzerlandes entsorgt werden.
ACHTUNG! Bei Betrieb des Gerätes mit nach oben gerichteter
Frontscheibe kann sich diese erhitzen.
3. Montage und Anschluss
Richten Sie das Stroboskop auf das zu beobachtende Objekt. An der
Unterseite des Gerätes befinden sich 3 Gewindebohrungen, damit
können Sie es an der zu beobachtenden Anlage oder auf einem Sta-
tiv (optional erhältlich) befestigten:
• Mitte = 1 x 1/4"-Gewindebohrung
• Rechts und links, im Gesamtabstand von
60mm = 2 x M5-Gewindebohrungen
Das stationäre Stroboskop verfügt über zwei identisch belegte Buch-
sen für die kombinierte Einspeisung von Triggersignal und Versor-
gungsspannung. Die Belegung der Steckerkontakte ist in (Abb. 1)
dargestellt.
ACHTUNG! Bitte die Anschlüsse gemäß Anschlussplan (Abb. 1)
belegen. Der Triggereingang ist potentialfrei ausgeführt. Der potenti-
alfreie Eingang ist für PNP und NPN Signale geeignet. Dem Gerät
liegt ein zu diesen Eingangsbuchsen passender Stecker bei.
 EMPFEHLUNG! Verwenden Sie zum Anschluss des Triggersignals
ein geschirmtes Kabel.
ACHTUNG! Das Gerät nicht mit Signalen über 12.500 FPM triggern.
Typische Anschlussbeispiele:
Anschlussbeispiele entnehmen Sie bitte den Abbildungen 2 bis 5.
Bitte beachten Sie, dass Sie für die Beispiele teilweise optionales
Zubehör benötigen (Stroboskop-Steuergerät, Netzteil, Sensor)
a) Triggersignal und Versorgungsspannung von externer
Anlage (Abb. 2)
b) Triggersignal von externer Anlage (Abb. 3), Versorgungs-
spannung von optionalem Netzteil
c) Triggersignal von optionalem Sensor (Abb. 4), Versorgungs
spannung für Gerät und Sensor von optionalem Netzteil
d) Triggersignal von optionalem manuellem Stroboskop-Steuer-
gerät, Versorgungsspannung von optionalem Netzteil (Abb. 5)
Die Spannungsversorgung erfolgt wahlweise durch das Gerätenetz-
teil (optional erhältlich) oder durch die zu beobachtende Anlage.
Das Gerät benötigt eine externe Triggerquelle. Als Triggerquelle
können z.B. ein Stroboskop-Steuergerät, eine externe Anlage oder
ein Sensor verwendet werden.
 HINWEIS! Bei Verwendung des stationären Stroboskops ohne Stro-
boskop-Steuergerät blitzt das Stroboskop mit dem Triggersignal der
angeschlossenen Anlage. Dieses Signal kann ohne Stroboskop-
Steuergerät nicht beeinflusst werden.
4. Bedienung
- stationäres Stroboskop auf ein bewegtes Objekt richten und
einschalten. Die rote LED zeigt die Betriebsbereitschaft an.
- So bald das Triggersignal anliegt, beginnt das Gerät mit
der Triggerfrequenz zu blitzen.
- Stimmt die Blitzfrequenz mit der Bewegungsfrequenz
überein, erscheint ein stehendes Bild.
 BITTE BEACHTEN SIE BEI DER VERWENDUNG EINES STRO-
BOSKOP-STEUERGERÄTES: Nicht nur bei der identischen Blitz-
frequenz entsteht ein stehendes Bild, sondern auch bei Vielfachen
und Bruchteilen hiervon.
5. Wechseln der Blitzlampe

VORSICHT HOCHSPANNUNG! ACHTUNG!
• Verwenden Sie nur die Originalblitzlampen des Herstellers.
• Fassen Sie die Blitzlampe nie mit der bloßen Hand an.
• Achten Sie auf einen bündigen Sitz der Blitzlampe im Sockel. Eine
schiefe Anordnung reduziert die Lichtausbeute des Reflektors.
• Betreiben Sie das Gerät nur mit einwandfreier und montierter
Frontscheibe.
Arbeitsschritte:
• Gerät ausschalten und Versorgungsstecker abziehen.
• T10-TORX-Schrauben auf der Geräteseite mit dem gelben
Sicherheitsaufkleber lösen.
• Frontscheibe seitlich herausziehen.
• Alte Blitzlampe abziehen.
• Neue Blitzlampe mit staub- und fettfreiem Tuch greifen und
mit der Markierung nach oben einsetzen.
• Frontscheibe einschieben.
• Seitendeckel zuschrauben.
6. Lieferumfang
• stationäres Stroboskop
• Bedienungsanleitung
• 1 DIN-Stecker für Triggereingang und Versorgung
7. Zubehör, optional
• Ersatzblitzlampe
• Stativ/Wandhalterung
• Netzteil
• Stecker für Triggersignal/Versorgungsanschluss
• Verbindungskabel mit Stecker für den Anschluss an das
stationäre Stroboskop, mit offenem Kabel für den Anschluss
an eine externe Anlage.
• Stroboskop-Steuergerät zur Stroboskopsteuerung.
Abbildung 1
1
4 2
1 +24V
1
2 ID-Pin
3 GND
4 +Trigger
5 -Trigger
DIN 41 524
(EN 60130-9)
1 +24V
2 ID-Pin
3 GND
4 +Trigger
5 -Trigger
1 2 3 4 5 1 2 3 4 5
Stecker
Abbildung 2
2
1
+24V
3
GND
4
+Trigger
5
- Trigger
Maschine Stecker
Abbildung 3
3
1
+24V
3
GND
Netzteil Stecker
4
+ Trigger
5
- Trigger
Maschine Stecker
Abbildung 4
4
1
+24V
3
GND
Netzteil Stecker
1
+24V
4
5
- Trigg.
3
GND
Sensor Stecker
Betriebsanleitung
Stationäres Stroboskop
für die industrielle Anwendung
Abbildung 5
5
5
3
Stecker
Gedruckte CE-Konformitätserklärung auf Anfrage
Technische Änderungen, auch ohne vorherige Ankündigung,
vorbehalten. Trotz größter Sorgfalt können wir bei Fehlern keine
Haftung übernehmen.
8. Technische Daten
Allgemeine Parameter
Frequenzbereich
Spannungsversorgung
externer Triggereingang
Blitz Parameter
Lebensdauer
Blitzdauer
Beleuchtungsstärke Einzelblitz 10 Mega-Lux / 30 cm / 12"
Beleuchtungsstärke
Ausleuchtbereich
Lichtfarbe
Blitzenergie
Gehäuse
Material
Abmessungen
Gewicht
Umgebungsbedingungen
Umgebungstemperatur
Lagertemperatur
Luftfeuchtigkeit
Zertifikate
1
+24V
3
GND
Netzteil
Stecker
1
+24V
4
+ Trigger
5
- Trigger
2
ID-Pin
3
GND
Stroboskop- Stecker
Steuergerät
0...12.500 FPM (flashes per minute)
15...28 V DC / 12 W
DIN 41524 5pin Standardstecker
Universelles Netzteil verfügbar
3...30 V / max. 5 mA (potentialfreier
Optokoppler)
DIN 41524 5pin Standardstecker
Uout = Uin, max. 200 mA
> 200.000.000 Blitze (@ 6.000 FPM)
< 5 µs
500 Lux / 30 cm / 12" (@ 6.000 FPM)
20x30 cm
6.000...6.500 K
600 mJ @ ≤ 1.200 FPM
Aluminium
150x130x112 mm / 6.0x5.1x4.4 inch
870 g
0°...40° C (32°...104° F)
-25°...70° C (-13°...158° F)
Max. 95 % nicht kondensierend
EMV / EMC 2004/108/EC
EN 61010:2001
2006/95/EC
