euroline LED Techno Strobe DMX User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

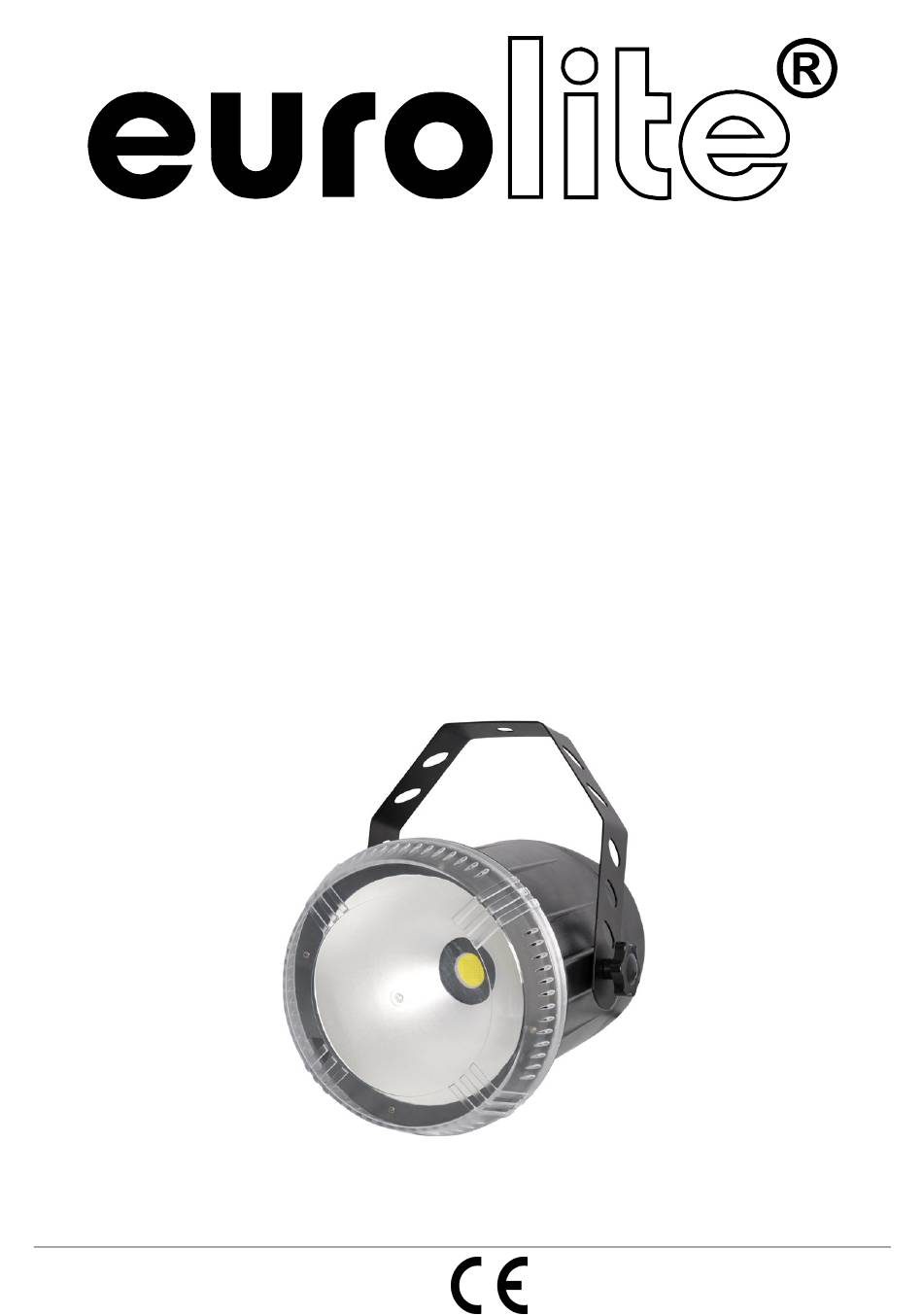

BEDIENUNGSANLEITUNG
USER MANUAL
LED
Techno Strobe
DMX
©
Für weiteren Gebrauch aufbewahren!
Copyright
Keep this manual for future needs!
Nachdruck verboten!
Reproduction prohibited!

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the LED Techno Strobe DMX and is the answer not in the manual?

Questions and answers

Related Manuals for euroline LED Techno Strobe DMX

Summary of Contents for euroline LED Techno Strobe DMX

  • Page 1 BEDIENUNGSANLEITUNG USER MANUAL Techno Strobe © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!

  • Page 2: Table Of Contents

    Inhaltsverzeichnis Table of contents EINFÜHRUNG ..............................3 SICHERHEITSHINWEISE..........................3 BESTIMMUNGSGEMÄßE VERWENDUNG..................... 5 GERÄTEBESCHREIBUNG..........................6 Features ................................. 6 Geräteübersicht.............................. 6 INSTALLATION ..............................7 Montage ................................. 7 Befestigung ..............................7 Anschluss an den DMX-512 Controller / Verbindung Strobe - Strobe............8 Anschluss ans Netz............................8 Master/Slave-Betrieb............................

  • Page 3: Einführung

    - sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für ein EUROLITE LED Techno Strobe DMX entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
  • Page 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.

  • Page 5: Bestimmungsgemäße Verwendung

    Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Garantieanspruch fallen. Das Stroboskop darf niemals ohne Schutzscheibe betrieben werden! Ersetze jede gebrochene Schutzscheibe. Kinder und Laien vom Gerät fern halten! Das Gerät darf niemals unbeaufsichtigt betrieben werden! BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um eine ortsfeste Leuchte für allgemeine Zwecke.

  • Page 6: Gerätebeschreibung

    Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden Sie ein weiches und angefeuchtetes Tuch. Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu vermeiden. Achten Sie bitte unbedingt darauf, dass das Gerät im Lieferzustand verpackt wird. Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten sind.

  • Page 7: Installation

    (6) Display (7) Analog-Eingangsbuchse (8) Analog-Ausgangsbuchse (9) Control Board (10) DMX-Ausgangsbuchse (11) Spannungsversorgung (12) Sicherungshalter (13) MODE-Taste (14) DOWN-Taste (15) UP-Taste (16) DMX-Eingangsbuchse INSTALLATION Montage Befestigen Sie das Strobe mit dem Hängebügel am gewünschten Installationsort. Stellen Sie den Neigungswinkel über den Hängebügel ein und ziehen Sie die Feststellschrauben gut fest. Das Gerät darf niemals frei schwingend im Raum befestigt werden.

  • Page 8: Anschluss An Den Dmx-512 Controller / Verbindung Strobe - Strobe

    Vorgehensweise: Schritt 1: An dem Befestigungsbügel des Gerätes befinden sich die Löcher zur Installation. Schritt 2: Halten Sie das Gerät mit dem Befestigungsbügel an die Stelle, wo es installiert werden soll. Schritt 3: Markieren Sie Ihre Bohrlöcher mit einem Bleistift oder einem geeigneten Werkzeug. Schritt 4: Bohren Sie die Löcher.

  • Page 9: Master/Slave-Betrieb

    Hinweis Der Schutzleiter muss unbedingt angeschlossen werden! Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden. Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen DIN VDE 0100 entspricht.

  • Page 10: Standalone-Modus

    Adresse (001 - 512) über die UP- oder DOWN-Taste auswählen. Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie das LED Techno Strobe DMX über Ihren Controller ansteuern. Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit das Gerät korrekt und unabhängig von anderen Geräten in der DMX-Kette funktioniert.

  • Page 11: Dmx-Protokoll

    DMX-Protokoll Kanal DMX Wert Eigenschaft 0-255 Blitzfrequenz 0-255 Helligkeit Analog-Controller Um das Gerät mit einem analogen Controller ansteuern zu können, muss sich das Gerät im DMX-Modus befinden. Drücken Sie die MODE-Taste bis das Display Add anzeigt. REINIGUNG UND WARTUNG Der Unternehmer hat dafür zu sorgen, dass sicherheitstechnische und maschinentechnische Einrichtungen mindestens alle vier Jahre durch einen Sachverständigen im Umfang der Abnahmeprüfung geprüft werden.

  • Page 12: Sicherungswechsel

    Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt werden. Vor dem Sicherungswechsel ist das Gerät allpolig von der Netzspannung zu trennen (Netzstecker ziehen). Vorgehensweise: Schritt 1: Drehen Sie den Sicherungshalter an der Geräterückseite mit einem passenden Schraubendre- her aus dem Gehäuse (gegen den Uhrzeigersinn).

  • Page 13: Introduction

    - download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED Techno Strobe DMX. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time.
  • Page 14 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.

  • Page 15: Operating Determinations

    Keep away children and amateurs! Never leave this device running unattended. OPERATING DETERMINATIONS This device is a fixed general purpose luminaire. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. Lighting effects are not designed for permanent operation.

  • Page 16: Description Of The Device

    DESCRIPTION OF THE DEVICE Features LED strobe with with DMX control • Equipped with a poweful 50 W LED • DMX-controlled operation or stand-alone operation with Master/Slave function • Brightness and flash-rate steplessly adjustable • Plastic-housing with mounting bracket and fixation screws •...

  • Page 17: Installation

    INSTALLATION Mounting Mount the strobe with the mounting-bracket on the desired installation spot. Adjust the desired inclination- angle via the mounting-bracket and fix the bracket-screws. When rigging, derigging or servicing the fixture staying in the area below the installation place, on bridges, under high working places and other endangered areas is forbidden.

  • Page 18: Dmx-512 Connection / Connection Between Fixtures

    DMX-512 connection / connection between fixtures The wires must not come into contact with each other, otherwise the fixtures will not work at all, or will not work properly. Please note, the starting address depends upon which controller is being used. Only use a DMX-cable and 3-pin XLR-plugs and connectors in order to connect the controller with the fixture or one fixture with another.

  • Page 19: Master/Slave Operation

    Master/Slave operation The master/slave operation enables that several devices can be synchronized and controlled by one master device. On the rear panel of the device you can find an XLR jack and an XLR plug, which can be used for connecting several devices.

  • Page 20: Dmx Mode

    UP or DOWN buttons. Controlling: After having addressed the LED Techno Strobe DMX, you may now start operating it via your lighting controller. Please, be sure that you don’t have any overlapping channels in order to control each fixture correctly and independently from any other fixture on the DMX-chain.

  • Page 21: Cleaning And Maintenance

    CLEANING AND MAINTENANCE The operator has to make sure that safety-relating and machine-technical installations are inspected by an expert after every four years in the course of an acceptance test. The operator has to make sure that safety-relating and machine-technical installations are inspected by a skilled person once a year.

  • Page 22: Technical Specifications

    TECHNICAL SPECIFICATIONS Power supply: 230 V AC, 50 Hz ~ Power consumption: 35 W/90 VA Number of DMX channels: DMX512 connection: 3-pin XLR Flash-rate: 1-12 Hz Sound-control: via built-in microphone LED type: 50 W Number of LEDs: Dimensions: 260 x 240 x 290 mm Weight: 2 kg Maximum ambient temperature T...
