Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany
Montageanleitung

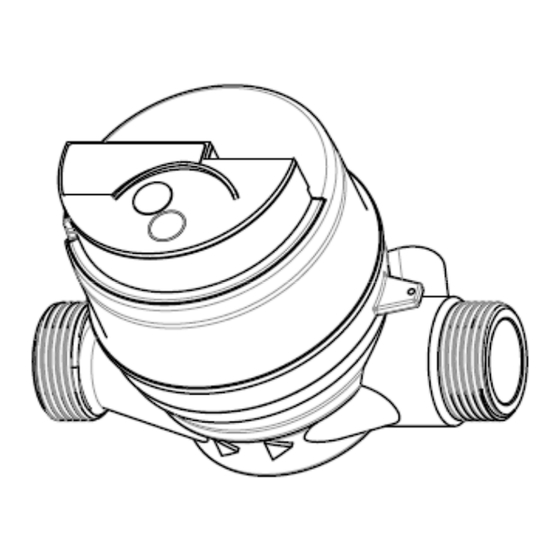

FAW Funkaufsatzmodul für Wasserzähler mit Modularis-System

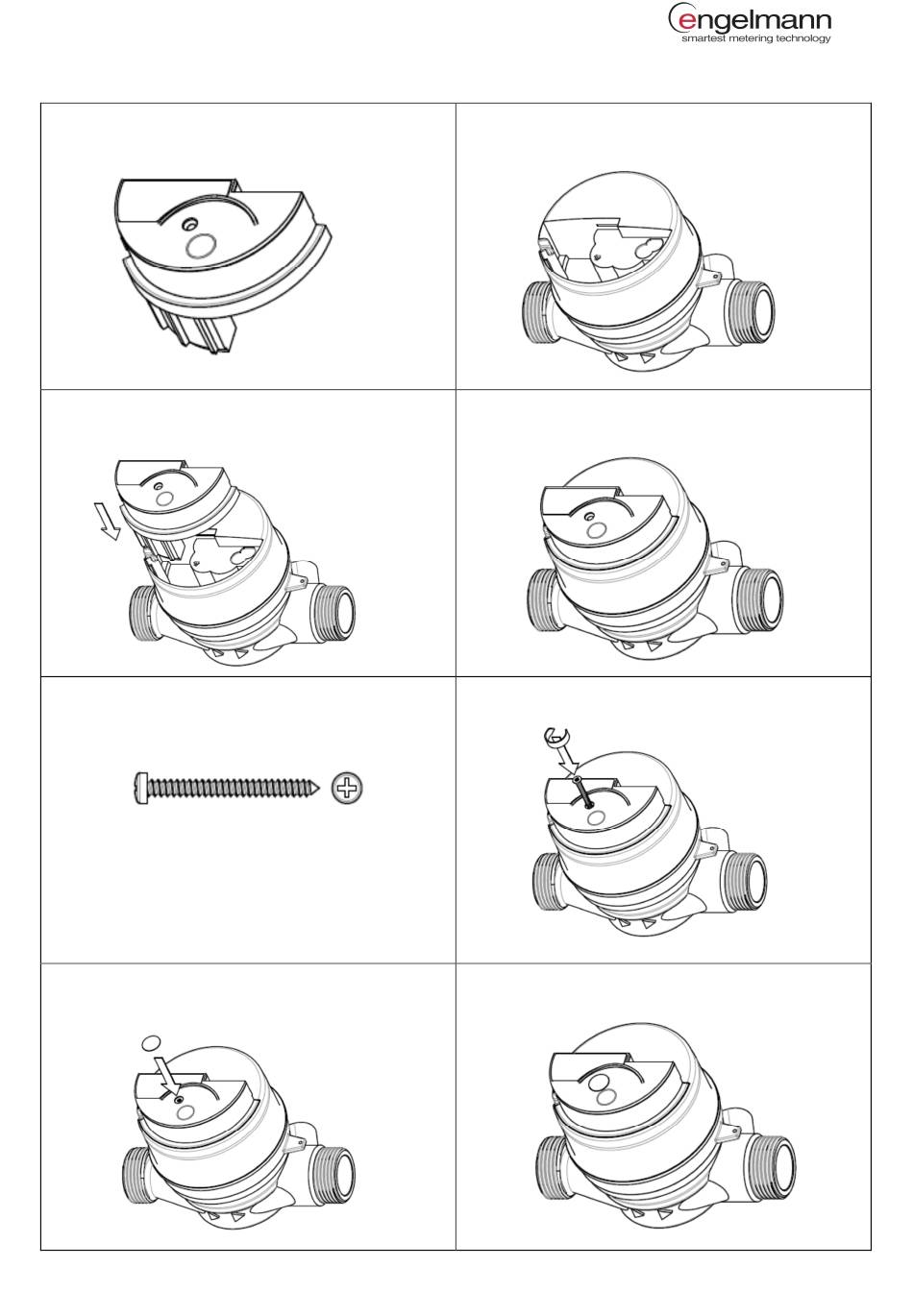

1. Funkaufsatzmodul (FAW)
3. Funkaufsatzmodul in den Schacht des Zählwerks
einsetzen.
5. Befestigungsschraube Funkaufsatzmodul
DIN 7981 2,2 x 25 mm
7. Klebeplombe auf den Klebebereich über der
Befestigungsschraube aufkleben.
Page 1 of 3
2019-06-06
Technische Änderungen und Irrtümer vorbehalten
2. Modularis-Zählwerk
4. Funkaufsatzmodul bis zum Anschlag einschieben.
6. Befestigungsschraube handfest bis zum Anschlag
eindrehen.
8. Funkaufsatzmodul ist auf dem Modularis-Zählwerk
montiert.
Subject to technical change! Errors excepted.
Advertisement
Table of Contents
Related Manuals for engelmann FAW
Summary of Contents for engelmann FAW
- Page 1 Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany Montageanleitung FAW Funkaufsatzmodul für Wasserzähler mit Modularis-System 1. Funkaufsatzmodul (FAW) 2. Modularis-Zählwerk 3. Funkaufsatzmodul in den Schacht des Zählwerks 4. Funkaufsatzmodul bis zum Anschlag einschieben. einsetzen. 5. Befestigungsschraube Funkaufsatzmodul 6. Befestigungsschraube handfest bis zum Anschlag DIN 7981 2,2 x 25 mm eindrehen.
- Page 2 Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany Mounting Manual FAW Radio Module for Water Meters with Modularis System 1. Radio module (FAW) 2. Modularis sensor system 3. Insert the radio module into the slot of the water 4. Push the radio module as far as it will go.
- Page 3 Engelmann Sensor GmbH, Rudolf-Diesel-Straße 24-28, 69168 Wiesloch, Germany Page 3 of 3 2019-06-06 Technische Änderungen und Irrtümer vorbehalten Subject to technical change! Errors excepted.
