Fermax 7960 Programming Manual

Ref. 7960

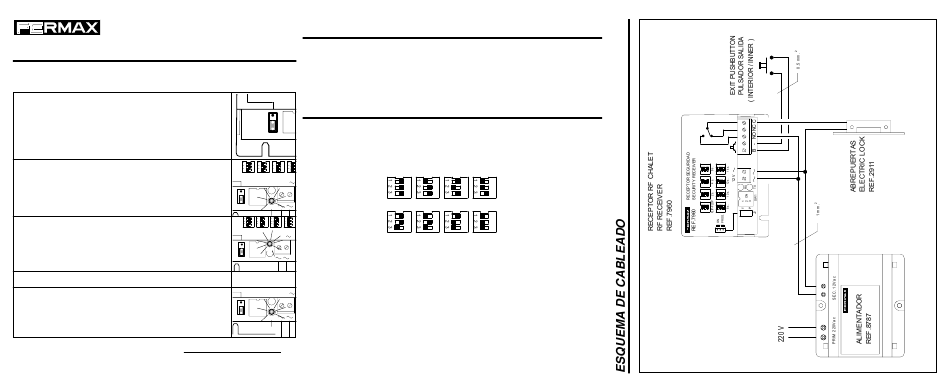

PROGRAMACIÓN RECEPTOR RF CHALET
Siga los pasos mostrados en la tabla para programar los tele-
mandos:
1. Para la programación de los códigos, alimen-
te el módulo con el puente J2 en la posición
P.
2. Nada más alimentar el receptor, el led verde
permanecerá encendido y el led rojo parpadea-
rá (con intervalos de un segundo) tantas ve-
ces como códigos hayan programados (si pro-
grama por primera vez no debe parpadear).
3. El led verde comenzará a parpadear, esperan-
do la entrada de nuevos telemandos.
4. Pulse el botón del mando elegido.
5. El led rojo parpadeará una vez indicando que
la programación ha sido satisfactoria.
Apague el equipo y coloque el puente J2 en la
posición T.
Para borrar un código, es necesario borrar toda la memoria. La
memoria se borra pulsando el botón de apertura de puerta con el
receptor en modo programación.
BOTÓN DE APERTURA DIRECTA
Utilice las bornas B, - para conectar un pulsador de apertura de
puerta, que actuará del mismo modo que si se hubiese recibido un
código válido cada vez que se pulse.
8 s.
TIEMPO DE ACTIVACIÓN
T 1
2 O
P 3
Utilice el microinterruptor SW1 para establecer el tiempo de
J2
SW
apertura de puerta (activación del relé), siguiendo el esquema
mostrado a continuación. La parte sombreada indica la posición del
N
interruptor.
ROG.
8 s. 10 s. 12 s. 14 s.
12 V
T 1
RX
2 ON
P 3 FLIP-FLOP
J2 TX
SW1
ON
ROG. G.
8 s. 10 s. 12 s. 14 s.
12 V
8 s.
T 1
2 ON RX
La opción FLIP-FLOP se utiliza para que el interruptor quede
P 3
J2 TX
SW1
permanente cerrado hasta que se vuelva a pulsar el botón del
telemando.
12 V
T 1
RX
2 ON
P 3
J2 TX
SW1
2 s. 4 s. 6 s.
10 s. 12 s. 14 s.
12 V
Cod.94191 V.10/98
1 2 3 1 2 3
1 2 3 1 2 3
1 2 3 1 2 3
1 2 3 1 2 3
