    GF Piping Systems Operating instructions Clamping device Topload 400 Code 799.350.475 Topload 630 Code 799.350.477...
  • Page 22 All rights reserved, in particular the rights of duplication and distribution as well as translation. Duplication and reproduction in any form (print, photocopy, microfilm or electronic) require the written permission of Georg Fischer Piping Systems Ltd.
  • Page 23 About this manual Warning instructions Other symbols and notices Safety instructions Proper use General safety measures Product design Topload 400 Technical Information Topload 400 Topload 630 Technical Information Topload 630 Preparation and Assembly Preparation Assembly Topload 400 Assembly Topload 630 Dismount...
  • Page 24 Table of contents Operating instructions Clamping device Topload...

  • Page 25: About This Manual

    Operating instructions Clamping device Topload 0 About this manual About this manual The warning notices, symbols and their meanings as used in this manual are explained below to help you quickly understand the format of this instruction manual and how to use the machine safely. Warning instructions Warning notices are used in this manual to inform you of possible injuries or damage to property.
  • Page 26 0 About this manual Operating instructions Clamping device Topload Call for action in a particular sequence. You must do something here. Single call for action. You must do something here.  Call for action under certain circumstances. You must do ...

  • Page 27: Safety Instructions

    • • All generally recognised accident preventative measures must be observed at all times. Proper use Clamping device Topload 400 • ELGEF Plus electrofusion saddles for dimension d 280 mm – 400 mm – with outlet d63 mm Clamping device Topload 630 •...

  • Page 28: Product Design

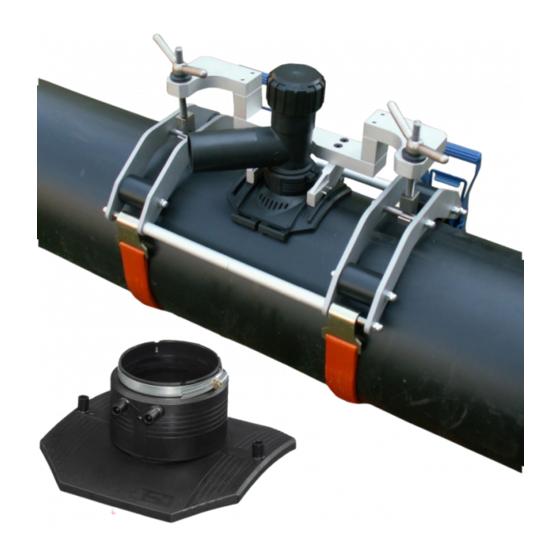

    2 Product design Operating instructions Clamping device Topload Product design Topload 400 1 Storage box 2 Topload 3 Securing straps (2 x) 4 Clamp arms (2 x) 5 Clamp Technical Information Topload 400 Weight, including storage box 19,5 kg Dimensions in cm (L x B x H)

  • Page 29: Topload 630

    Operating instructions Clamping device Topload 2 Product design Topload 630 1 Storage box 2 Securing straps (2 x) 3 Topload 4 Clamping attachment 5 Stop screws (2 x) 6 Clamp 7 Clamp arms (2 x) 8 Tie beam 9 Exchangeable pressure disks for each outlet dimension (90 mm / 110 mm /125mm) 10 Screws (2 x) Technical Information...

  • Page 30: Preparation And Assembly

    3 Preparation and Assembly Operating instructions Clamping device Topload Preparation and Assembly Preparation Important For the fusion angle adapters (4 mm) are required (Codeno. 799350340). CAUTION Defective fusion connection Insufficient preparations can lead to a defective fusion connection. 1. Clean working area on the PE pipe roughly. 2.

  • Page 31: Assembly Topload 400

    Operating instructions Clamping device Topload 3 Preparation and Assembly Assembly Topload 400 1. Mount Topload tool on pipe. 2. Attach and fully tighten security straps 3. Tight securing straps. incorrect right 4. Remove electrofusion saddle immediately before installation from packaging without touching the fusion zone. Examine for possible damage of product.
  • Page 32 3 Preparation and Assembly Operating instructions Clamping device Topload Note 5. Ensure that the terminals are in the correct position. 6. Clamp electrofusion saddle evenly and firmly to the pipe using the clamping handles. Clamping handles incorrect Correct (gap < 0.5 mm) Important The assembly instructions for saddles and tapping valves described in the Georg Fischer Technical handbook ”...
  • Page 33 Operating instructions Clamping device Topload 3 Preparation and Assembly 7. Following assembly, the gap between saddle and pipe around the periphery should never exceed a maximum of 0.5mm. The size of this gap may be easily checked sliding a clean test card card into the space between the two components.

  • Page 34: Assembly Topload 630

    3 Preparation and Assembly Operating instructions Clamping device Topload Assembly Topload 630 1. Mount topload tool on pipe. 2. Attach and pre-tighten securing straps. 3. Mount electrofusion saddle and align using clamp. 4. Turn back the stop screws. Note Ensure pin terminals of fittings are in the right position and accessible.
  • Page 35 Operating instructions Clamping device Topload 3 Preparation and Assembly 5. Tighten clamp arms manually and equally. 6. Control gap between fitting and pipe in middle axis. Magnetic data carrier can be used; maximum 1 cm insertion depth;  see marking on data carrier.
  • Page 36 3 Preparation and Assembly Operating instructions Clamping device Topload 11. Place in position. 12. Watch gap before tightening. 13. Hand-tighten wheel manually and without excessive effort. 14. Watch and control gap after tightening. 15. Connect fusion unit and start fusion process. 16.

  • Page 37: Dismount

    Operating instructions Clamping device Topload 4 Maintenance Dismount Important Dismount the Topload tool in reverse order 1. Tie beam 2. Stop screws 3. Clamp arms Important The assembly instructions for branch fittings described in the Georg Fischer Technical handbook ” Distribution Piping Systems” are to be closely followed for the fusion process and other steps.

  • Page 38: Spare Parts

    5 Spare parts Operating instructions Clamping device Topload Spare parts 700235100 Stop Kit 700235101 Clamping handle kit 799350476 Clamping bar kit 700235103 Clamping bracket...
  • Page 39 Operating instructions Clamping device Topload 5 Spare parts 700235104 Spacer kit 799350478 Tension belt 700235106 Clamping device kit 700235107 Compressor kit 700235108 Transport case...
