Summary of Contents for Xoro HSD 9910

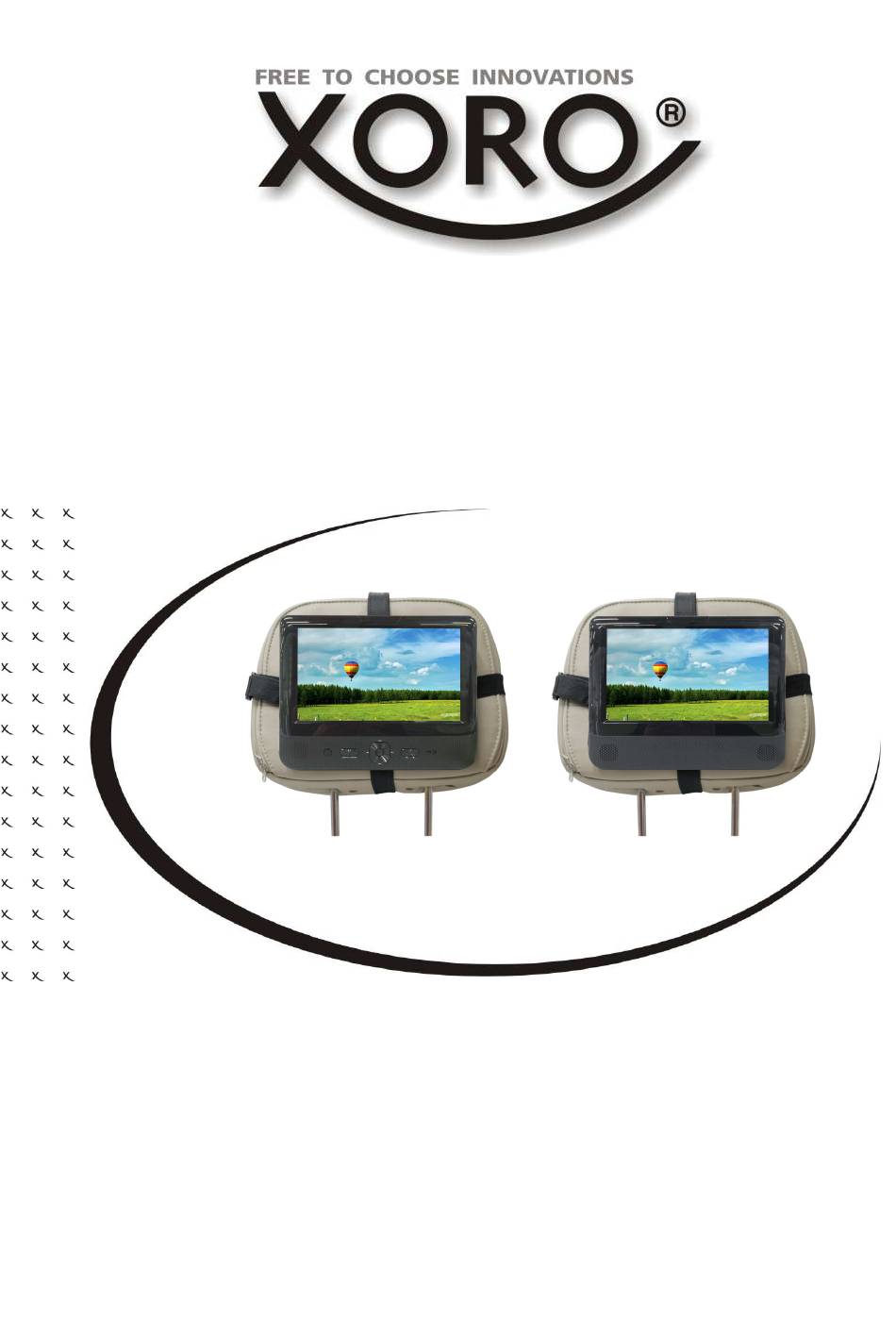

- Page 1 HSD 9910 / 9912 HSD 7701 Bedienungsanleitung (DE) User's Guide (ENG)
-
Page 3: Table Of Contents
Inhaltsverzeichnis (DE) Sicherheitshinweise Recycling und Umwelt Bedienelemente und Anschlüsse Lieferumfang Fernbedienung Verbinden Anschluss an das Netzteil Anschluss an den Zigarettenanzünder Anschluss an einem Fernsehgerät Anschluss an einer Stereoanlage Hauptgerät mit Zweitmonitor verbinden Kopfhörer anschließen USB Anschluss und Kartenleser Installation im Auto Wiedergabe Vorspulen und Zurückspulen Wiederholfunktion... -
Page 4: Sicherheitshinweise
Sicherheitshinweise Das Blitzsymbol im Dreieck weist den Benutzer auf gefährliche Spannungen an einigen freiliegenden Bauteilen im Inneren des Gerätes hin. Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch hin, die unbedingt befolgt werden sollten. - Page 5 Sicherheitshinweise Stromversorgung Fassen Sie das Gerät niemals mit feuchten oder nassen Händen an. Das Gerät kann nur mit der auf der Rückseite beschriebenen Spannung betrieben werden. Dieses Gerät darf nicht in der Nähe von Feuchtigkeit und Wasser positioniert werden. Stellen Sie das Gerät nicht auf eine instabile Fläche. Der Player könnte beschädigt oder Personen verletzt werden.
- Page 6 Sicherheitshinweise Betrieb und Aufstellung Während der Wiedergabe dreht sich die Disk sehr schnell. Bitte öffnen und bewegen Sie den Player nicht, sonst könnte die Disc beschädigt werden. Schließen Sie keine Zusatzgeräte an, die nicht vom Hersteller empfohlen sind. Der Player kann auf unbeschränkte Zeit ein Standbild auf dem Bildschirm bzw. auf dem Fernseher anzeigen.
-
Page 7: Recycling Und Umwelt
Recycling und Umwelt Recycling Informationen Wiederverwertung von Elektrogeräten Das Produkt wurde mit hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recylingfähig sind und wieder verwendet werden können. Diese durchkreuzte Mülltonne auf dem Produkt oder auf der Verpackung bedeutet, dass das Produkt der Europäischen Richtlinie 2002/96/EC entspricht. -
Page 8: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Bedienelemente und Anschlüsse Hauptmonitor HSD9910 /9912 1 Öffnen 9 DC IN 12V 1A Nach Links schieben, um das Fach für die Anschluss für Netzteil DVD zu öffnen 10 DC OUT 2 EIN / AUS Taste Anschluss für Zweitmonitor Gerät Ein-/Ausschalten - Energie sparen 11 AV OUT 3 SET UP... - Page 9 Bedienelemente und Anschlüsse Hauptmonitor HSD7701 1 Öffnen 9 DC IN 9-12V 1A Nach Links schieben, um das Fach für die Anschluss für Netzteil 10 DC OUT DVD zu öffnen 2 EIN / AUS Taste Anschluss für Zweitmonitor Gerät Ein-/Ausschalten - Energie sparen 11 AV OUT 3 SET UP Audio/FBAS-Video-Ausgang...
-
Page 10: Lieferumfang
Anschluss zum Hauptmonitor Achtung: Bevor Sie das Gerät verwenden können, müssen Sie es mit dem Schalter auf der Unterseite einschalten! Lieferumfang • HSD 9910 oder HSD 9912 oder HSD 7701 • Monitor • Fernbedienung, • Netzteil, Adapterkabel für den Zigaretenanzünder •... -
Page 11: Fernbedienung
Fernbedienung • Prüfen Sie nach Erhalt des Gerätes sofort die Vollständigkeit 1. Nummerntasten 11. ZOOM (Bild während der 2. TITLE (Titelinformationen anzeigen) Wiedergabevergrößern/verkleinern) 3. AUDIO (Audiosprache auswählen) 12. MENU (Hauptmenü öffnen oder 4. SETUP (Setup-Menü öffnen oder schließen) schließen) 13. SUBTITLE (Während der Wiedergabe 5. - Page 12 Nutzung der Fernbedienung Bitte legen Sie die Batterie, wie abgebildet, in die Fernbedienung ein. Beachten Sie, dass für die Bedienung mit der Fernbedienung der Winkel über 30 Grad nicht überschritten werden darf. Der maximale Abstand der Fernbedienung zum Gerät beträgt 3 Meter. DE-12...
-
Page 13: Verbinden
Verbinden Anschluss an das Netzteil Verbinden Sie das Netzteil über den DC IN Anschluss mit dem Stromnetz. Hinweis: Schalten Sie das Gerät aus, bevor Sie das Netzteil vom Stromnetz trennen. Anschluss an den Zigarettenanzünder Verbinden Sie den das mitgelieferte KFZ Anschlusskabel mit dem DC IN des Gerätes und dem Zigarettenanzünder des Kraftfahrzeugs. -
Page 14: Anschluss An Einem Fernsehgerät
Anschluss an einem Fernsehgerät Verbinden Sie ein Adapterkabel (3,5 mm Klinkenstecker) mit dem AV OUT Anschluss. Verbinden Sie das gelbe Kabel mit dem gelben Anschluss am Adapterkabel und mit VIDEO IN an der Seite des TV Fernsehgerätes. (Je nach Fernsehgerät kann die Buchse auch mit FBAS/CVBS oder FRONT AV gekennzeichnet sein) Verbinden Sie das weiße und rote Kabel mit dem Adapterkabel und mit dem Audioeingang des TV Fernsehgerätes. -
Page 15: Anschluss An Einer Stereoanlage
Verbinden Anschluss an einer Stereoanlage Nicht im Lieferumfang Stereoanlage Hinweis: 5.1 Tonausgabe wird am Gerät selbst nicht unterstützt, aber nach Anschluss an einer entsprechenden Stereoanlage, ist 5.1 Tonausgabe über die Stereoanlage verfügbar! DE-15... -
Page 16: Hauptgerät Mit Zweitmonitor Verbinden
Verbinden Hauptgerät mit Zweitmonitor verbinden Verbinden Sie beide Geräte über das Kabel. Hinweis: Es wird empfohlen, ausschließlich durch die Zigarettenanzünder-Adapter den Strom zu beiden Geräten zu liefern. Der AC / DC-Adapter wird nur verwendet, um Strom zum Hauptgerät zu liefern oder als Ladegerät, um das Hauptgerät aufzuladen. -
Page 17: Kopfhörer Anschließen
Verbinden Kopfhörer anschließen Kopfhörer mit einem 3,5mm Klinkenstecker können an dieses Gerät angeschlossen wer- den. Regulieren Sie die Lautstärke mit dem Lautstärkeregler. Achten Sie auf die Lautstärke bei der Benutzung von Kopfhörern und schützen Sie ihre Ohren vor zu lauten Geräuschen. USB Anschluss und Kartenleser Folgende USB-Geräte werden unterstützt: •... -
Page 18: Installation Im Auto
Installation im Auto 1.Befestigen Sie die Gurte je nach Bedarf an dem DVD-Spieler / Bildschirm. Der DVD-Spieler wird in dieser Position in die Halterung passen; siehe Abbildung unten Drehen Sie den Spieler um, damit die Rückseite vor Ihnen liegt. HINWEIS: Bevor Sie das DVD Player im Auto verwenden können, muss die Installation abgeschlossen sein. -
Page 19: Wiedergabe
Wiedergabe Wiedergabe Modus Unterstützt werden folgende Dateien: von DVD, MPEG4, SVCD, VCD, CD, MP3. In der Quellen-Einstellung kann man mit Tasten navigieren und mit der "ENTER" Taste die Auswahl bestätigen. Öffnen Sie das DVD-Fach (vorsichtig Fach darf nicht über 30° ° ° ° geöffnet werden!) und legen Sie eine CD/DVD mit der beschrifteten Seite nach oben ein. -
Page 20: Vorspulen Und Zurückspulen
Wiedergabe Vorspulen und Zurückspulen Beim Abspielen von DVD, MPEG4, SVCD, VCD, CD, kann das Gerät vorwärts oder rückwärts spulen 1. Drücken Sie " >> ", wird das Gerät vorspulen. Drücken Sie sie wiederholt, wird die Geschwindigkeit um das 2, 4,8, 16, 32-fache erhöht . 2. -
Page 21: Wiederholfunktion Für Favoriten / Bereich
Wiedergabe Wiederholfunktion für Favoriten / Bereich Bei der Wiedergabe von MPEG4, SVCD, VCD, CD, MP3, kann der Benutzer einen bestimmten Abschnitt immer wieder spielen. Während der Wiedergabe, drücken Sie "A-B" Taste an einem Punkt A, und drücken Sie dann diese Taste wieder an einem Punkt B. Das Gerät wird diesen Bereich fortan automatisch wiederholen. -
Page 22: Jpeg Dateien
Wiedergabe JPEG-Dateien (Bilder) Sie können mit Ihrem DVD-Player Fotos anschauen, die auf einer CD/DVD oder auf einem USB- bzw. Speicherkatenmedium gespeichert sind. Die Fotos müssen im JPEG Format gespeichert sein. Legen Sie die CD/DVD in das Diskfach bzw. verbinden Sie USB- oder Kartenspeicher. Wählen Sie einen Ordner mit oder ein Bild und anschließend die “ENTER”... -
Page 23: Einstellungen
Einstellungen System - Einstellung Drücken Sie die Taste „Setup“, um das Hauptmenü zu öffnen um diese Option zu markieren. Drücken Sie auf der Seite General Setup die Taste , um diese Option zu markieren. Drücken Sie ENTER zum Bestätigen. Wählen Sie mit eine Einstellung. -
Page 24: Video Einstellungen
Einstellungen Allgemeine Einstellungen Unter dieser Option können Sie die Zeit für den automatischen Standby einstellen. Die Standardeinstellung ist Off. Video Einstellungen Unter dieser Option können Sie den TV-Typ (PAL, NTSC) einstellen Die Standardeinstellung ist PAL. Videoqualität von AV-OUT einstellen Videoqualität der ANZEIGE einstellen DE-24... -
Page 25: Voreinstellungen
Einstellungen Voreinstellungen Unter dieser Option können Sie die gewünschte Audiosprache für DVDs einstellen. Hinweis: Die Audiosprache ist abhängig von dem auf der DVD aufgenommenen Inhalt. Wählen Sie Ihre bevorzugte Sprache, um Untertitel auf dem Bildschirm anzuzeigen. Die Standardeinstellung ist OFF Mit dieser Funktion können Sie die Menüsprache, die auf der Disc aufgezeichnet ist, auswählen. -
Page 26: Spezifikation
Abmessungen (Hauptgerät) 265x45x199mm Abmessungen (Monitor) 265x45x199mm Chipsatz MediaTek MT 1389 Akku Lithium-Polymer Akkubetrieb >2,0 Stunden (HSD 9910/ HSD 7701) >3,0 Stunden (HSD 9912) Kapazität 1100mAh (HSD 9910) 1350mAh (HSD 9912) 950mAh (HSD 7701) Bildschirm Größe 9” (22,86 cm) (HSD9910 / HSD9912) 7”... -
Page 27: Fehlerbehebung
Fehlerbehebung Bitte beachten Sie die folgende Liste zur Behebung möglicher Probleme, bevor Sie den Kundenservice kontaktieren. • Kein Strom Kontrollieren Sie den Ladezustand der Batterie. • Schalten Sie den Schalter (on/off) ein. • Keine Wiedergabe Legen Sie eine bespielte Disk ein (überprüfen Sie Disk- Typ und Dateisystem). -
Page 28: Gewährleistung
Benutzung des Gerätes oder aufgrund von so genannter höherer Gewalt oder sonstigen Gründen. Für eine ordnungsgemäße und reibungslose Abwicklung von Gewährleistungsfällen/Reparaturen benötigen Sie eine RMA-Nummer. Diese erhalten Sie im Internet unter http://www.xoro.de/service/ oder telefonisch (s.u.) Senden Sie bitte das Gerät originalverpackt einschließlich aller Zubehörteile mit einer Kopie der... - Page 30 HSD 9910/9912/ 7701 User's Guide (ENG)
- Page 31 Table of Contents (ENG) Safety Information Accessories Rechargeable battery use Main Unit / Monitor View Remote Control Buttons Connection Powering and installation Connecting to monitor Connecting to a TV set Connecting to USB storage / SD Card Connecting with external Speaker In car installation with straps Playback Basic Operation...
-
Page 32: Safety Information
Safety Information The lightning flash with an arrowhead symbol within an equilateral triangle is intended to alert the user of the presence of uninsulated "dangerous voltage" within the product's enclosure that may be of sufficient magni- tude to constitute a risk of electric shock to persons. The exclamation point within an equilateral triangle is intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance. - Page 33 Safety Information Power Supply Never touch the plug with wet hands. If you want to pull the plug out of the plug socket, always pull directly on the plug. Never pull on the cable as it could tear. Make sure that the power cable is not bent, caught or run over and that it does not come into contact with heat sources.
- Page 34 Safety Information Operation and Position During playback, the disc rotates very fast. Do not open or do not move the player during playback. Otherwise the disc can be damaged. Do not connect accessories on the player which are not defined by the manufacture. Do not place this product on an unstable cart, stand, tripod, bracket, or table.
- Page 35 Safety Information Defect Servicing - Do not attempt to service this product yourself as opening or removing covers may expose you to dangerous voltage or other hazards. Refer all servicing to qualified ser- vice personnel. Damage Requiring Service - Unplug this product from the wall outlet and refer servicing to qualified service personnel under the following conditions: When the power-supply cord or plug is damaged.
-
Page 36: Accessories
ACCESSORIES The portable is delivered with following accessories: • HSD9910 or HSD 9912 or HSD 7701 • Monitor • Remote Control • AC/DC power adapter • DC+Audio/Video Cable • Cigarette Lighter Adapter • Earphone x 2 • Strap x 2 •... -
Page 37: Main Unit / Monitor View
MAIN UNIT / Monitor View HSD 9910 / HSD 9912 1. Open knob 9. DC IN 12V/1A 2. Power ON/OFF switch 10. DC OUT 3. SETUP button 11. AV OUT 4. Mode button 12. Earphone jack 13. Volume knob 14. SD card slot 6. - Page 38 MAIN UNIT / Monitor View HSD 7701 9. DC IN 9-12V 10. DC OUT 1. Open knob 11. AV OUT 2. Power ON/OFF switch 12. Earphone jack 3. SETUP button 13. Volume knob 4. Mode button 14. SD card slot 15.
-
Page 39: Remote Control
REMOTE CONTROL 1. Number button 2. TITLE(To display title information) 10. MODE(To select the source) 3. AUDIO(To select audio language) 4. SETUP(To go to or exit setup 11. ZOOM(To zoom in/out the image menu) during the playback) 5. Previous/Next button(To go 12. - Page 40 REMOTE CONTROL Please put the battery into the remote control as per below illustration. When using remote control,make sure the infrared window is pointed to infrared receiving window of the machine.The distance between machine and remote control must be within 3 metres.Please refer to the following illustration.
-
Page 41: Powering And Installation
CONNECTIONS Powering and installation Plug one end of the AC/DC power adaptor into the DC IN 9-12V jack on the right of the unit, then plug the other end into the AC power receptacle. Please refer to the following illustration. If using car cigarette lighter adaptor to connect to the power: Plug one end of the cigarette lighter adaptor into the DC IN 12V jack on the unit, plug the other end into the car cigarette lighter socket.See illustration below. -
Page 42: Connecting To Monitor
Connecting to monitor The unit can also be connected to the external LCD monitor. Connect the unit to power by AC/DC adapter or cigarette lighter adapter. Then connect the unit DC OUT jack to DC IN 92V Jack of the LCD Monitor by a DC/AV cable. -
Page 43: Connecting To A Tv Set
CONNECTIONS Connecting to a TV set Turn off the power and unplug both units before setting up any connections. Connecting TV through AV Out Connect the AV OUT terminals on the unit to the AV IN terminals of your TV with an AV cable Shut down the upper cover to start the video output and turn off the sound of the unit. -
Page 44: Connecting With External Speaker
CONNECTIONS Connecting with external Speaker The unit can be connected with external speaker.Please see the following illustration. Note: There is no 5.1 channel in the unit, however,after connecting to APM it is available to output audio in 5.1 channel. ENG-16... -
Page 45: In Car Installation With Straps
In car Installation with straps 1.Fit the straps to the DVD Player / Monitor as required. The DVD Player will fit to the mount in this position, as shown below Turn the player around so the backs are facing you. Note: Be sure to complete the installation then use DVD player in the car. -
Page 46: Playback
PLAYBACK Basic Operation Playing disc of DVD, MPEG4, SVCD, VCD, CD, Mp3. 1.In the Source Mode,you can press „ „ ,to select and "ENTER" key to enter the source you want. 2. Open the disc door and insert a disc into the door with the label side facing up. 3. -
Page 47: Fast Forward And Fast Backward
PLAYBACK Fast forward and fast backward When playing disc of DVD,MPEG4,SVCD,VCD,CD, the machine can search forward or backward. 1. Press“ ”,the unit will search forward. Press it repeatedly ,the machine will play at 2, 4,8, 16, 32 times of speed. 2. -
Page 48: Repeat Playing Of Favourite Scene
PLAYBACK Repeat playing of favorite scene When playing disc of DVD,MPEG4,SVCD,VCD,CD,MP3,user can repeatedly play a specific section. During playback,press“A-B”button at a point A,then press this button again in point B,the unit will automatically repeat playing the part between“A-B” Press it the third time,the unit will return to normal playback. Angle During playing DVD disc with multi-angle, press“Angle”button to change the display angle. -
Page 49: Playing Jpeg Files In Data Disc
PLAYBACK Playing JPEG files in data disc 1. Place a JPEG disc into the tray, the unit will start reading and play. 2. Press “ ” to select a JPEG file and press“ENTER”button to confirm. Note:you can press “MENU” to return to the folder list.Press “ ”... -
Page 50: Setup
SETUP General Setup Page German ENG-22... -
Page 51: Video Setup Page
SETUP Video Setup Page Preference Page ENG-23... -
Page 52: Specification
Battery Type Rechargeable Lithium-Polymer Operating Time > 2,0 hour (HSD9910/ HSD 7701) > 3,0 hour (HSD9912) Capacity 1100mAh (HSD 9910) 1350mAh (HSD 9912) 950mAh (HSD 7701) Screen Size 9” (22,86 cm) (HSD9910 / HSD9912) 7” (17,8 cm) (HSD7701) Aspect Ratio... -
Page 53: Troubleshooting
Troubleshooting PROBLEM SOLUTION No sound or distorted sound Make sure the machine is connected properly.Make sure all cables are securely inserted into the appropriate jacks. Can't advance through a movie You can't advance through the opening credits and warning information that appears at the beginning of movies because the disc is programmed to prohibit that action. -
Page 54: Limited Warranty
Limited Warranty In case the products delivered are not free from defects in material or workmanship, MAS Electronic AG has the right to either repair or replace the defective product at its choice. MAS Electronic AG manu- factures and repairs goods using components which are new or equivalent to new in accordance with industry standards and practice. - Page 55 XORO by MAS Elektronik AG Weidegrund 3 21614 Buxtehude Deutschland Tel: 04161 800 24 24 www.xoro.de...
