SAT>IP-Server
Zu dieser Anleitung
Dieses Dokument ist Teil des Produkts.
► Das Gerät erst installieren und
benutzen, nachdem Sie dieses Doku-
ment gelesen und verstanden haben.
► Dieses Dokument während der Lebens-
dauer des Geräts aufbewahren. Das
Dokument an nachfolgende Besitzer
und Benutzer weitergeben.
Die aktuelle Version dieses Anwendungs-
hinweises finden Sie auf der Kathrein-Web-
seite www.kathrein.com.
Merkmale
Streamt DVB-S-/S2(HDTV)-Signale von
bis zu 24 Sendern gleichzeitig in einen
IP-Datenstrom
Modernste Fullband-Capture Technolo-
gie für effiziente Datenverarbeitung
Einspeisung in verschiedene Netzwerk-
typen möglich: LAN (auch K-LAN, Pow-
erline), WLAN-Einbindung über Router,
z. B. FRITZ!Box
Unterschiedliche Clients
Tablet PCs, Smartphones, Notebooks,
SAT>IP-fähige Receiver (z. B. UFS 906)
Entspricht dem SAT>IP-Standard nach
EN 50585
Betrieb an WideBand LNBs oder
Einkabel-Multischaltern/-LNBs
Unterstützt den Einkabel-Standard nach
EN 50494 und EN 50607
Statusanzeige über LEDs
Entsprechende Software/Apps auf dem jeweili-
1)
gen Gerät vorausgesetzt
Entsprechend leistungsfähige Netzwerk-
2)
infrastruktur vorausgesetzt
möglich:
1)
1 / 8
EXIP

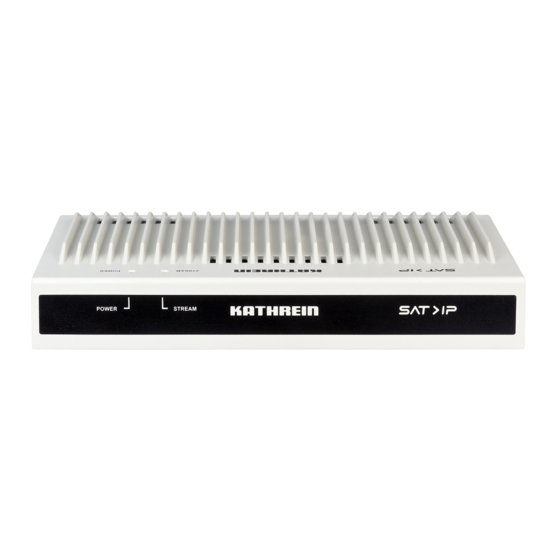

Abb. 1:
EXIP 4124: Vorderansicht
Multicastbetrieb (Static Mode) -> 24 fest
eingestellte Sender für beliebig viele
Teilnehmer
2)
Unicastbetrieb (Dynamic Mode) -> 24 Teil-
nehmer mit jeweils freier Senderwahl
Web-Interface zur Konfiguration, Adminis-
tration und zur Einspielung von Updates
2 Sat-Eingänge mit je 1000 mA für die
LNB-Versorgung
Ein Ethernet-RJ45-Anschluss
Ein-/Ausschalter
Für Tischaufstellung oder zur Wandmon-
tage mit beiliegendem Zubehör
Zur Anwendung in Innenräumen
Lieferumfang
EXIP 4124
Hocheffizientes Netzteil
Wandhalterungen für das EXIP 4124 und
das Netzteil
Kabelschuh für Erdungsanschluss
Gebrauchsanleitung
4124
20510136
2)
Advertisement
Table of Contents
Related Manuals for Kathrein EXIP 4124
Summary of Contents for Kathrein EXIP 4124
- Page 1 Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben. Abb. 1: EXIP 4124: Vorderansicht Die aktuelle Version dieses Anwendungs- hinweises finden Sie auf der Kathrein-Web- seite www.kathrein.com. Merkmale Streamt DVB-S-/S2(HDTV)-Signale von Multicastbetrieb (Static Mode) -> 24 fest ...
-
Page 2: Bestimmungsgemäßer Gebrauch
Entnehmen Sie die Verbindung des EXIP 4124 mit einem SAT>IP-fähigen Endgerät der jeweiligen Softwaredokumentation. Normalerweise erfolgt die Verbindung aufgrund der UPNP-Schnittstelle weitestgehend automatisch. Abb. 2: Systemgrafik EXIP 4124 Pro Kanal werden bis zu 20 MBit/s an Daten übertragen. Achten Sie auf eine entsprechende Leis- tungsfähigkeit Ihrer Netzwerktechnik! 2 / 8... -
Page 3: Montage Und Sicherheitshinweise
Montage und Sicherheitshinweise Sicherheitshinweise WARNUNG Lebensgefahr durch elektrische Spannung und sich daraus ergebende Brandge- fahr! Unsachgemäße Eingriffe können die elektrische Sicherheit des Gerätes gefährden. Der Hersteller haftet nicht für Unfälle des Anwenders am geöffneten Gerät. Eigenmächtiges Öffnen und Reparaturversuche führen zum Verlust des Gewährleistungsanspruchs. ►... -
Page 4: Gerät Montieren
Gerät montieren Wandmontage ACHTUNG Für die Wandmontage nur die beiliegende Halterung verwenden. Beachten Sie, dass die Schrauben nicht im Lieferumfang enthalten sind. 1. Wandhalterung mit zwei Schrauben (Ø 4 mm, Kopfdurchmesser > 7 mm) montieren. 2. Alle Kabel anstecken und anschrauben. 3. Gerät mit den Füßen von oben in die Wandhalterung einhängen. -
Page 5: Gerät Anschließen
Rückansicht Abb. 3: EXIP 4124: Rückseite Nr. Funktion ① Stream-LED ② Power-LED ③ RF1-Eingang V im Wideband-Mode; Einkabel-Anschluss nach EN 50494 und EN 50607 ④ RF2-Eingang H im Wideband-Mode ⑤ Ethernet-Anschluss (10/100/1000-MBit) ⑥ Reset-Taster ⑦ Ein-/Ausschalter ⑧ Netzteilanschluss (12 V/4 A) Gerät anschließen EXIP 4124 an einem Einkabel-Multischalter/Einkabel-LNB anschließen 1. -
Page 6: Gerät Bedienen
EXIP 4124 an einem Wideband-LNB anschließen 1. RF1 mit V-Ausgang und RF2 mit H-Ausgang des LNBs verbinden. 2. Schritte 2 – 5 ausführen, wie im Abschnitt EXIP 4124 an einem Einkabel-Multischalter/ Einkabel-LNB anschließen, S. 5 beschrieben ist. 3. Im Web-Interface Ihres Rechners, Tablets oder Smartphones unter LNB-Einstellungen Wideband einstellen;... -
Page 7: Fehlerbehebung
Weitere Einstellungen können im Web-Interface des EXIP 4124 vorgenommen werden. 1. Im Web-Browser die IP-Adresse des EXIP 4124 eingeben, gefolgt vom Port 9527, z. B. 192.168.175.35:9527. exip 2. Passwort eingeben. ➯ Es ist möglich, die Web-Interface-Einstellungen zu bearbeiten. Tipp Die IP-Adresse Ihres EXIP 4124 finden Sie im Menü Ihres Routers. Alternativ kann die IP-Adresse mit einem Software-Utility bestimmt werden, z. B. - Page 8 Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. www.kathrein.com | sat@kathrein.de 936.5215/-/PSA/0916/DE | Änderungen vorbehalten. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Telefon +49 8031 184-0, Fax +49 8031 184-52360...
-
Page 9: About This Guide
Pass this document on to any new Fig. 1: EXIP 4124: Front view owner or user. For the most up-to-date version of this document, go to the Kathrein website www.kathrein.com. Characteristics Multicast operation (static mode) -> Streams DVB-S/S2 (HDTV) signals from ... -
Page 10: Intended Use
Any other use, or failure to comply with these instructions will invalidate the warranty or guarantee. The data stream that is fed by the EXIP 4124 into your home network can be played by virtually every IP-capable end device. Kathrein receivers such as the UFS 924, UFS 906, UFS 916 are already SAT>IP-capable, many other devices only require the installation of a... -
Page 11: Installation And Safety Instructions
Installation and Safety Instructions Safety Instructions WARNING Danger to life from electric shock and fire hazard due to electric current! Tampering with the unit may jeopardise its electrical safety. The manufacturer accepts no liability for accidents caused by the user opening the unit. Opening the unit and attempting to repair it yourself voids all warranty claims. -
Page 12: Installing The Device
Installing the Device Wall Mounting NOTICE For wall mounting, only use the supplied bracket. Screws are not included in the scope of delivery. 1. Mount the wall support with two screws (Ø 4 mm, head diameter > 7 mm) 2. Attach/screw on all cables. 3. -
Page 13: Rear View
If the EXIP 4124 is connected to a device that only supports the EN 50494 standard: ● Select OneCable under LNB Settings in the web interface, see Operating the Web Inter- face, p. 6. ● Enter the corresponding user band frequencies, see Instructions for the Web User Interface for the EXIP 4124. 5 / 8... -
Page 14: Operating The Device
Connecting the EXIP 4124 to a Wideband LNB 1. Connect RF1 to the V-output and RF2 to the H-output of the LNB. 2. Carry out steps 2 – 5 as described in the paragraph Connecting the EXIP 4124 to a Single-cable Multi-switch/Single-cable LNB, p. 5. 3. -
Page 15: Troubleshooting
The IP address of your EXIP 4124 is indicated in the router menu. Alternative- ly, the IP address can be determined using a software utility, e.g. Intel® Tools for UPnP Technology. You will find more detailed instructions for the web interface at www.kathrein.com. Troubleshooting Problem... -
Page 16: Technical Data
At the end of its service life, take this unit for disposal at a designated public collection point. www.kathrein.com | sat@kathrein.de 936.5215/-/PSA/0916/GB | Subject to change. KATHREIN-Werke KG, Anton-Kathrein-Straße 1-3, 83022 Rosenheim, Germany, Phone +49 8031 184-0, Fax +49 8031 184-52360...
