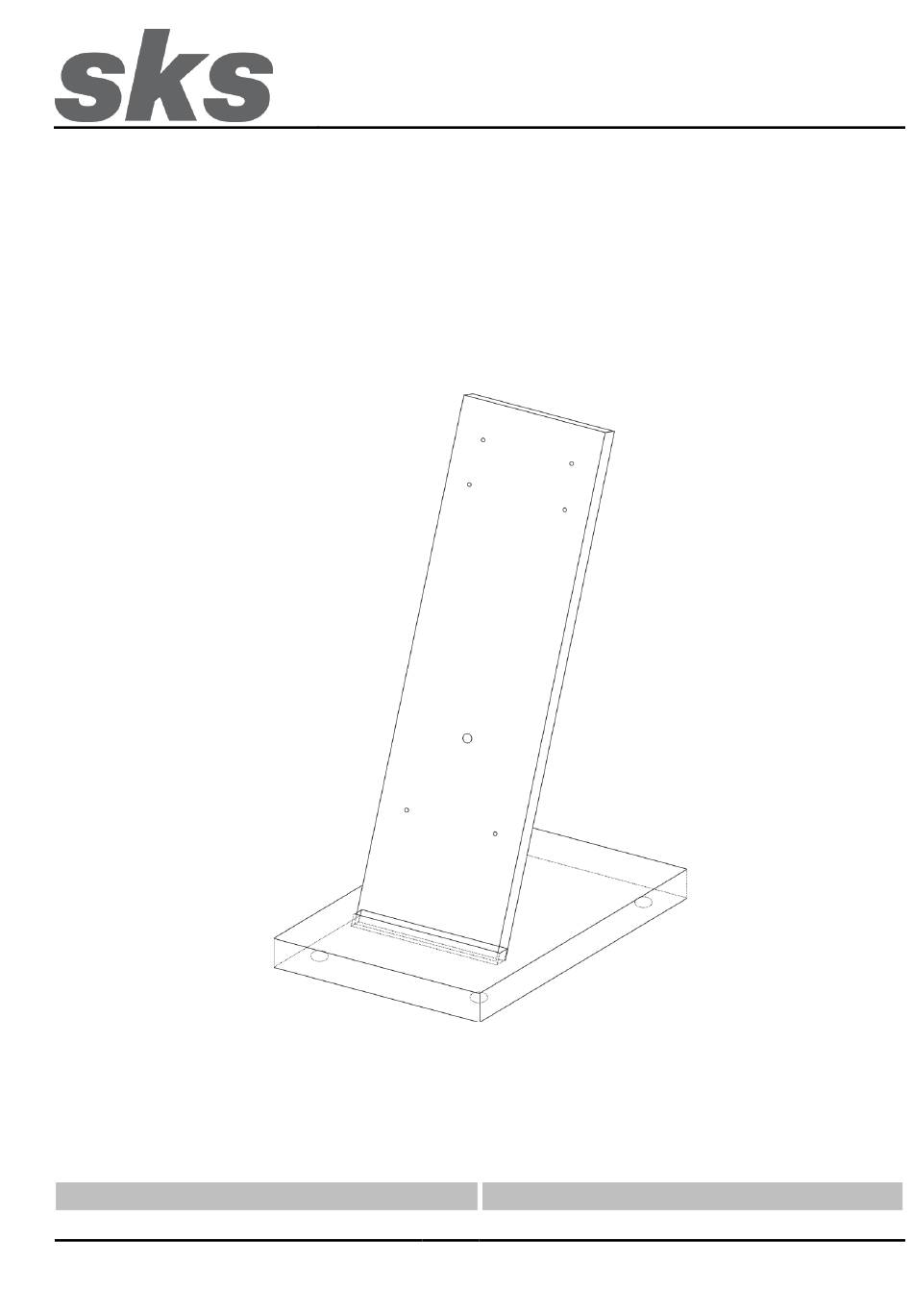

- Page 1 Installationsanleitung Installation instructions 300101 Tischmontageset Für Innensprechstellen: DS2010 Video Hörer HTV4600 SKS-Kinkel Elektronik GmbH Version: 1.1 Support-Hotline: +49 (0) 2661 98088 112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97011101...
-
Page 2: Table Of Contents
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Inhaltsverzeichnis Installation ................................3 Klemmenbezeichnung ............................3 Montage ................................4 DS2010 Video Hörer ............................ 4 3.1.1 Vorbereitung ............................. 4 3.1.2 Befestigung .............................. 6 3.1.3 Demontage ............................... 7 HTV4600 ..............................8 3.2.1 Vorbereitung ............................. 8 3.2.2 Befestigung ............................ -
Page 3: Installation
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Installation Gefahr für Personen durch einen elektrischen Schlag, Verbrennungsgefahr, Geräteschäden und Fehlfunktionen. Bei der Installation sind die Richtlinien der VDE 0100 und VDE 0800 einzuhalten. (Deutschland) Gegenmaßnahmen: Schalten Sie zu Beginn der Arbeiten alle spannungsführenden Leitungen frei. -
Page 4: Montage
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Montage Jedem Tischmontageset ist eine Anschlussdose und ein Cat-Anschlusskabel beigelegt. Die Anschlussdose wird nach dem Verdrahtungsplan angeschlossen (Punkt 5). Die Verbindung zwischen Anschlussdose und Tischmontageset erfolgt durch das mitgelieferte Cat-Anschlusskabel. DS2010 Video Hörer 3.1.1 Vorbereitung Entnehmen Sie das Tischmontageset aus der Verpackung und stellen Sie es auf. - Page 5 SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Lösen Sie die Innensprechstelle von dem Geräteträger, indem Sie mit dem Schraubendreher in die Entriegelungsöffnung auf der Unterseite der Innensprechstelle hineindrücken. Nehmen Sie vorsichtig die Innensprechstelle, wie auf der Zeichnung zu sehen, von dem Geräteträger ab.
-
Page 6: Befestigung
Einstellung des DIP-Schalters zu achten. Stecken Anschlussklemmen Rückseite Innensprechstelle auf und stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der Rückseite der Innensprechstelle ein. Jede Adresse ist einem Klingeltaster an der Türstation zugeordnet. Die SKS-Bus Rufadressentabelle befindet sich im Anhang. -
Page 7: Demontage
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Hängen Sie als nächstes die Innensprechstelle im oberen Bereich des Geräteträgers ein. Drücken anschließend Innensprechstelle Geräteträger, bis diese hörbar einrastet. 3.1.3 Demontage Lösen Sie die Innensprechstelle von dem Geräteträger, indem Sie mit dem Schraubendreher in die Entriegelungsöffnung auf der Unterseite der Innensprechstelle hineindrücken. -
Page 8: Htv4600
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset HTV4600 3.2.1 Vorbereitung Entnehmen Sie das Tischmontageset aus der Verpackung und stellen Sie es auf. Das Tischmontageset wird komplett vorbereitet ausgeliefert und muss nicht zusammengebaut werden. Rückseite Tischmontagesets befindet sich Anschlussadapter. Stecken Sie das Anschlussadapterkabel, wie auf der Zeichnung zu sehen, durch die dafür vorgesehene Öffnung im Tischmontageset. - Page 9 SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Lösen Sie die Innensprechstelle von dem Geräteträger, indem Sie mit dem Schraubendreher in die Entriegelungsöffnung auf der Unterseite der Innensprechstelle hineindrücken. Nehmen Sie vorsichtig die Innensprechstelle, wie auf der Zeichnung zu sehen, von dem Geräteträger ab.
-
Page 10: Befestigung
Austausch der Innensprechstelle ist unbedingt auf die Einstellung des DIP-Schalters zu achten. Stecken Sie die Anschlussklemmen auf die Rückseite der Innensprechstelle auf und stellen Sie die SKS-Bus Rufadresse an dem DIP-Schalter auf der Rückseite der Innensprechstelle ein. Jede Adresse ist einem Klingeltaster an der Türstation zugeordnet. -
Page 11: Demontage
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Hängen Sie als nächstes die Innensprechstelle im oberen Bereich des Geräteträgers ein. Drücken Sie anschließend die Innensprechstelle auf den Geräteträger bis diese hörbar einrastet. 3.2.3 Demontage Lösen Sie die Innensprechstelle von dem Geräteträger, indem Sie mit dem Schraubendreher in die Entriegelungsöffnung auf der Unterseite... -
Page 12: Struktur- Und Verdrahtungsplan
SKS-Kinkel Elektronik GmbH 300101 Tischmontageset Struktur- und Verdrahtungsplan Support-Hotline: +49 (0) 2661 98088 112 - 12 - Version: 1.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97011101... -
Page 13: Service
Auflagen enthalten. Service und Support Unser Supportteam steht Ihnen mit Rat und Tat zur Seite und kümmert sich um Ihre Anliegen. Unser SKS-Support ist für Sie per E-Mail und Telefon erreichbar. Bitte geben Sie stets eine möglichst genaue Fehlerbeschreibung, Projektbezeichnung, Ihren Namen und Ihre Kundennummer mit an. -
Page 14: Installation
SKS-Kinkel Elektronik GmbH 300101 Table installation kit 300101 Table installation kit For indoor station: DS2010 Video reciever HTV4600 Installation Electrical shock hazard to persons. Danger of burns, damage to device and malfunctions. Observe VDE 0100 and VDE 0800 guidelines during installation. (Germany) Counter measures: ... -
Page 15: Mounting Instructions
SKS-Kinkel Elektronik GmbH 300101 Table installation kit Mounting instructions Each table installation kit is supplied with a Cat connection socket and a Cat connection cable. To avoid errors when connecting cables please use the planning guide or the wiring diagram. (Point 5). The connection between the Cat connection socket and the table installation kit is made by the supplied Cat connection cable. - Page 16 SKS-Kinkel Elektronik GmbH 300101 Table installation kit Use a screwdriver to release the indoor station from its supporting frame. This is done by inserting the screwdriver into the release opening at the bottom of the indoor station. Carefully remove the indoor station from the support frame as shown in the drawing.
-
Page 17: Mounting
Pay particular attention to the setting of the DIP switch when the indoor station is replaced! Set the SKS bus call address at the DIP switch on the back of the indoor station. Each address is assigned to a bell button at the door station. -
Page 18: Disassembly
SKS-Kinkel Elektronik GmbH 300101 Table installation kit Remount the indoor station in the upper part of the supporting frame. Subsequently press the indoor station onto the frame until it clicks into place. 3.1.3 Disassembly Use a screwdriver to release the indoor station from its supporting frame. -
Page 19: Htv4600
SKS-Kinkel Elektronik GmbH 300101 Table installation kit HTV4600 3.2.1 Preparation Remove the table installation kit from the packaging and set it up. The table installation kit delivered completely prepared and does not have to be assembled. The connection adapter is located on the back of the table installation kit. - Page 20 SKS-Kinkel Elektronik GmbH 300101 Table installation kit Use a screwdriver to release the indoor station from its supporting frame. This is done by inserting the screwdriver into the release opening at the bottom of the indoor station. Carefully remove the indoor station from the support frame as shown in the drawing.
-
Page 21: Mounting
DIP switch when the indoor station is replaced! Set the SKS bus call address at the DIP switch on the back of the indoor station. Each address is assigned to a bell button at the door station. -
Page 22: Disassembly
SKS-Kinkel Elektronik GmbH 300101 Table installation kit Remount the indoor station in the upper part of the supporting frame. Subsequently press the indoor station onto the frame until it clicks into place. 3.2.3 Disassembly Use a screwdriver to release the indoor station from its supporting frame. -
Page 23: Structure And Wiring Plan
SKS-Kinkel Elektronik GmbH 300101 Table installation kit Structure and wiring plan Support-Hotline: +49 (0) 2661 98088 112 - 23 - Version: 1.1 E-Mail: support@sks-kinkel.de Document art. no. 97011101... -
Page 24: Service
We have checked the content of this document to verify that it corresponds to the hard- and software described herein. There may, however, be deviations and SKS-Kinkel GmbH may not be held liable for a lack of conformity. The information in this document is checked regularly and necessary changes are made in subsequent issues.
