3.2

POsiZiOnAMentO

3.3 instALLAZiOne A sOFFittO
La lampada Sidèrea è completa degli elementi di fissaggio a soffitto.
In dotazione:
• Lampada Sidèrea
• 4 tasselli da Ø 6 mm con vite
• Rondelle filettate più boccola
• 4 cavi di acciaio per agganciare la lampada ambiente al soffitto
3.4

PrOcedurA d'instALLAZiOne

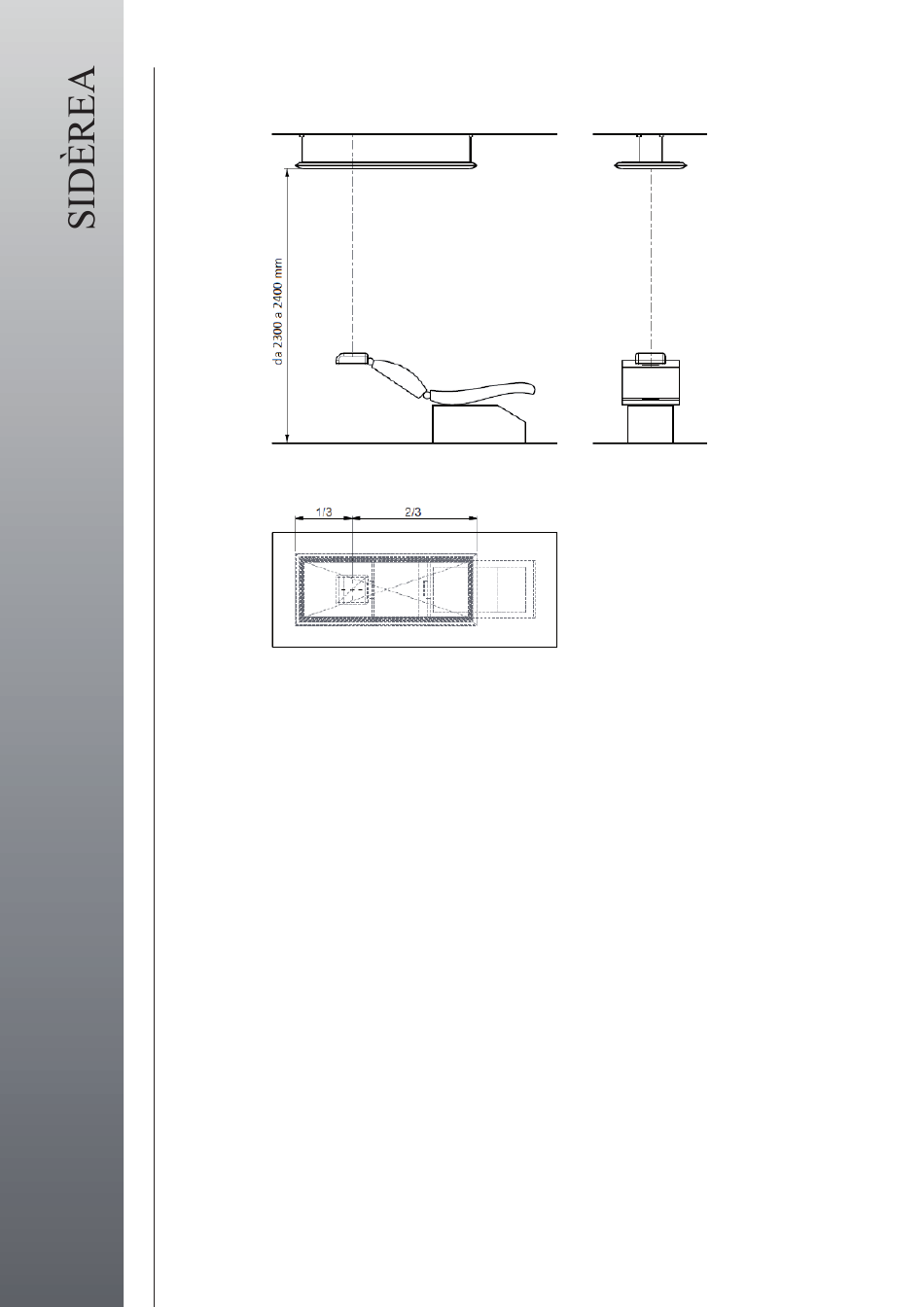

• Forare il soffitto nella posizione predeterminata con una punta idonea (quote vedi 3.1-
fig.1) e inserire i tasselli.
FIG. 3 Soffitto
• 1) Posizionare le rondelle filettate in corrispondenza dei fori praticati nel soffitto
• 2) Bloccare le rondelle tramite le viti Ø 6
• 3) Infilare il cavo di acciaio all'interno delle boccole ed avvitarle alle rondelle filettate
FIG. 4 Lampada Sidèrea
• 1) Svitare in parte il pomello
• 2) Premere il pomello
• 3) Inserire il cavo d'acciaio
• Agganciare la lampada tramite il sistema dei cavi in acciaio
• Fissare l'altezza della lampada ad una misura compresa tra 2200/2400 mm.
• Per la regolazione dell'altezza agire sui 4 pomelli posti sulla parte superiore della lam
pada ambiente
• Verificare che sia in bolla.
8
Fig. 2
