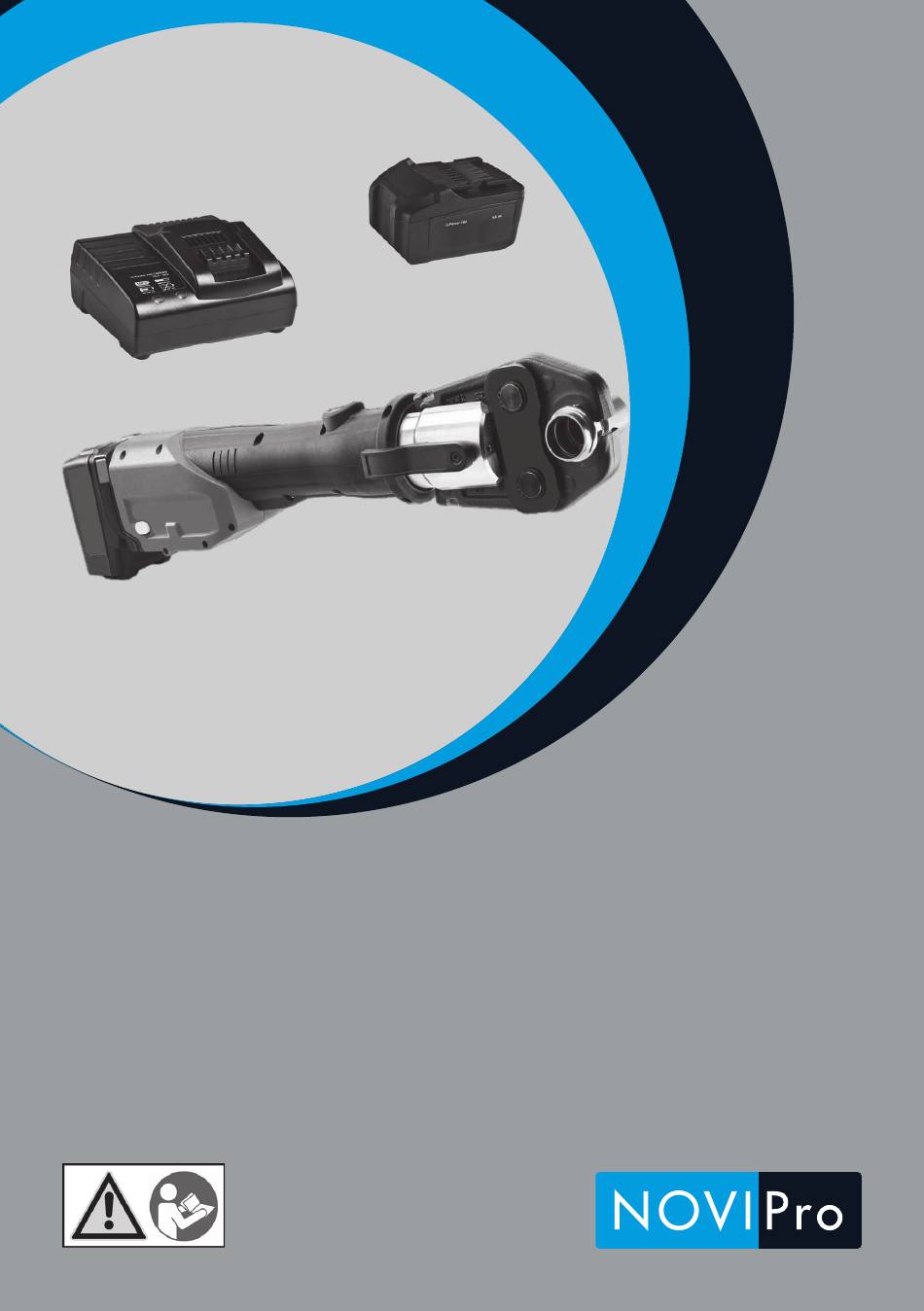

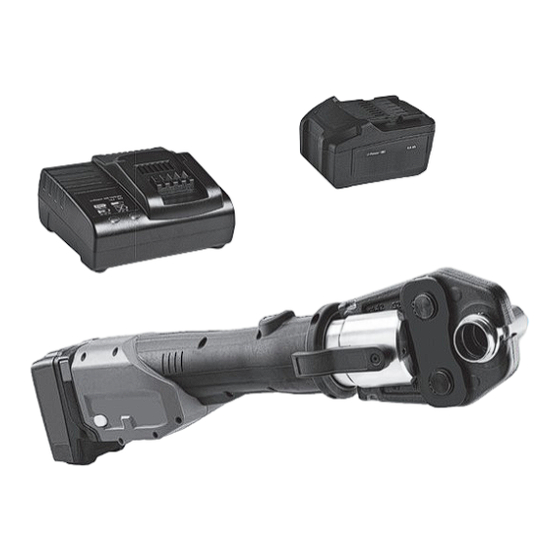

  • Page 1 PRESSMASKIN 4000 / PRESSING MACHINE 4000...
  • Page 2 Art. no. 1947129 Changing Battery Emergency-Off / ON-Switch / Positions EMERGENCY-OFF ON-SWITCH VARIOUS POSITION START 270°...
  • Page 3 Insert Press Jaw...
  • Page 4 E Operating LED+START...
  • Page 5 Battery / Charger 100% <20% Battery no. 1947130 18V - 2,0Ah Battery no. 1947131 18V - 4,0Ah Charger no. 1947132 230V Typ C...
  • Page 6 EU-DECLARATION OF CONFORMITY We declare on our sole accountability that this product conforms to the standards and guidelines stated. NOVIPRO Pressing machine 4000: Charger: 2014/30/EU, 2006/42/EG, 2011/65/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU, EN 55014-1, EN 60745-1, EN 61000-6-2, EN 61000-6-4...

  • Page 7: Table Of Contents

    Innehåll Sida Anvisningar om säkerhet ..................... 2 Föreskriven användning ..................... 2 Allmänna säkerhetsanvisningar för elverktyg ..............2 Säkerhetsanvisningar ......................4 Teknisk data PRESSMASKIN 4000 ..................5 Teknisk data batteri och laddare ..................6 Apparatens funktion ......................6 Byta batteri (A) ........................6 NÖD-STOPP-knapp (B-1) ....................

  • Page 8: Anvisningar Om Säkerhet

    Försök aldrig ladda batterier som inte är avsedda för uppladdning. Explosionsrisk! Batterierna är avsedda för användning med matchande sladdlösa NOVIPro elverktyg. Ladda ba- ra med NOVIPro- laddare. Behöver du hjälp att hitta rätt maskin, kontakta din återförsäljare. Följ bruksanvisningen till maskinen du använder.
  • Page 9 c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar.

  • Page 10: Säkerhetsanvisningar

    Underhåll och reparation får endast utföras på en fackverkstad som ROTHENBERGER har auktoriserad! Använd endast lämpliga och av NOVIPro rekommenderade pressbackar. Se Produktblad på www.dahl.se. När du har satt i pressbacken måste du absolut kontrollera att låssprinten verkligen har gått i lås ordentligt! Om en störning resp ett fel registreras i samband med pressningen ska du omgående trycka på...

  • Page 11: Teknisk Data Pressmaskin 4000

    laddaren och gör att de förstår riskerna. I annat fall föreligger fara för felanvändning och skador. Håll barn under uppsikt vid användning, rengöring och underhåll. På så sätt säkerställs att barn inte leker med laddaren. Ladda inga engångsbatterier. Varning för livsfarlig elspänning!! Använd bara laddaren inomhus! Skydda laddaren mot fukt! Tillåt aldrig att barn använder enheten.

  • Page 12: Teknisk Data Batteri Och Laddare

    Ljudtrycksnivå (L ) .............. 71 dB (A) ¦ K 3 dB (A) Ljudeffektnivå (L ) .............. 82 dB (A) ¦ K 3 dB (A) Ljudtrycksnivån kan vara högre än 85 dB (A) när man arbetar med produkten. Använd hörselskydd! Mätvärdena har uppmätts enligt EN 60745-1. ≤...

  • Page 13: Tillkoppling (B-2)

    Tillkoppling (B-2) Tryck igenom PÅ-knappen tills pressnings-förfarandet är slutfört. När motorn stängs av indikerar det att pressningsförfarandet är slutfört. Vända pressbackarna (B-3) Beroende på användningsområdet kan man vända pressbacken 270°. De vita LED-lamporna lyser genom start av pressningsförfarandet (till cirka 30 sek. efter press- ningsförfarandets slut).

  • Page 14: Skötsel Och Underhåll

    Ta alltid ut batteriet innan arbeten utförs på maskinen. Kontrollera pressbackarnas funktionsduglighet. Pressbackar som har tagit skada på något sätt får inte längre användas och ska skickas in till NOVIPro auktoriserad fackverkstad. Kontrollera att pressbackarna och pressrullarna är lättmanövrerade. Kontrollera låssprinten regelbundet om den har tagit skada. Om den skulle ha gjort det får den bara bytas ut på...

  • Page 15: Tillbehör

    Efter 40.000 pressningar eller 2 år måste verktyget lämnas in till NOVIPro auktoriserad fackverkstad för underhåll. Skicka alltid maskinen komplett med batteri och batteriladdare i bärväskan. Elektro-hydraulisk maskin ska inte användas längre än 3 timmar vid -5 ° C / 23°F.
  • Page 16 Intended use........................11 General Power Tool Safety Warnings ................11 Special safety instructions ....................13 Technical data Pressing machine 4000 ................14 Technical Data battery and Charger ................. 15 Function of the Unit ......................15 Changing the battery (A) ....................15 EMERGENCY STOP Button (B-1) ..................

  • Page 17: Safety Notes

    Proper usage also includes compliance with the operating manual, compliance with the inspec- tion and servicing conditions and adherence to all the relevant safety regulations. Pressing machine 4000 is a handheld electric machine and must not be used for stationary ap- plications.
  • Page 18 c) Do not expose power tools to rain or wet conditions. Water entering a power tool will in- crease the risk of electric shock. d) Do not abuse the cord. Never use the cord for carrying, pulling or unplugging the power tool.

  • Page 19: Special Safety Instructions

    Servicing and repair work may only be carried out by workshops authorised by NOVIPro. Use only suitable press jaws and press fitting systems that have been approved by NOVIPro. After you have inserted the press jaw check that the bolt is securely locked.

  • Page 20: Technical Data Pressing Machine 4000

    (UN 3480 and UN 3481). Inform yourself of the currently valid specifications when shipping li-ion battery packs. If necessary, consult your freight for- warder. Technical data Pressing machine 4000 Battery voltage ..............18 V Battery capacity.

  • Page 21: Technical Data Battery And Charger

    Ø 12 – 108 mm Working range. (system- dependent) ........-10 – 60°C / 14 – 140°F Application temperature range ..........Operating mode ..............Sound pressure level (L ) ........... 71 dB (A) ¦ K 3 dB (A) Sound power level (L ) ............

  • Page 22: Emergency Stop Button (B-1)

    EMERGENCY STOP Button (B-1) If there is any danger to personnel or the machine during the pressing process, press the EMERGENCY STOP button immediately and release the ON switch. The valve will open and the piston will return to its initial position. To switch on (B-2) Press the ON button until the pressing process has been completed.

  • Page 23: Care And Maintenance

    Clean and grease the drive rolls, the bolt and press jaws when you have finished work. Use only high quality pressing or ball bearing grease. The pressing contour must be kept free of grease. All other servicing, maintenance and repair work must be carried out by an authorised NOVIPro repair shop. ENGLISH...

  • Page 24: Accessories

    If the seal is damaged the warranty will be null and void. After 40.000 pressing cycles or 2 years have the machine serviced by an authorised NOVIPro workshop. When dispatching the machine ensure that it is packed in its carrying case completely with bat- tery and charger in the carry case only.
  • Page 28 Distribueras av: Dahl Sverige AB Optimera Svenska AB Bevego Byggplåt & Ventilation AB Box 67 177 22 Järfälla Sverige www.dahl.se www.optimera.se www.bevego.se...
