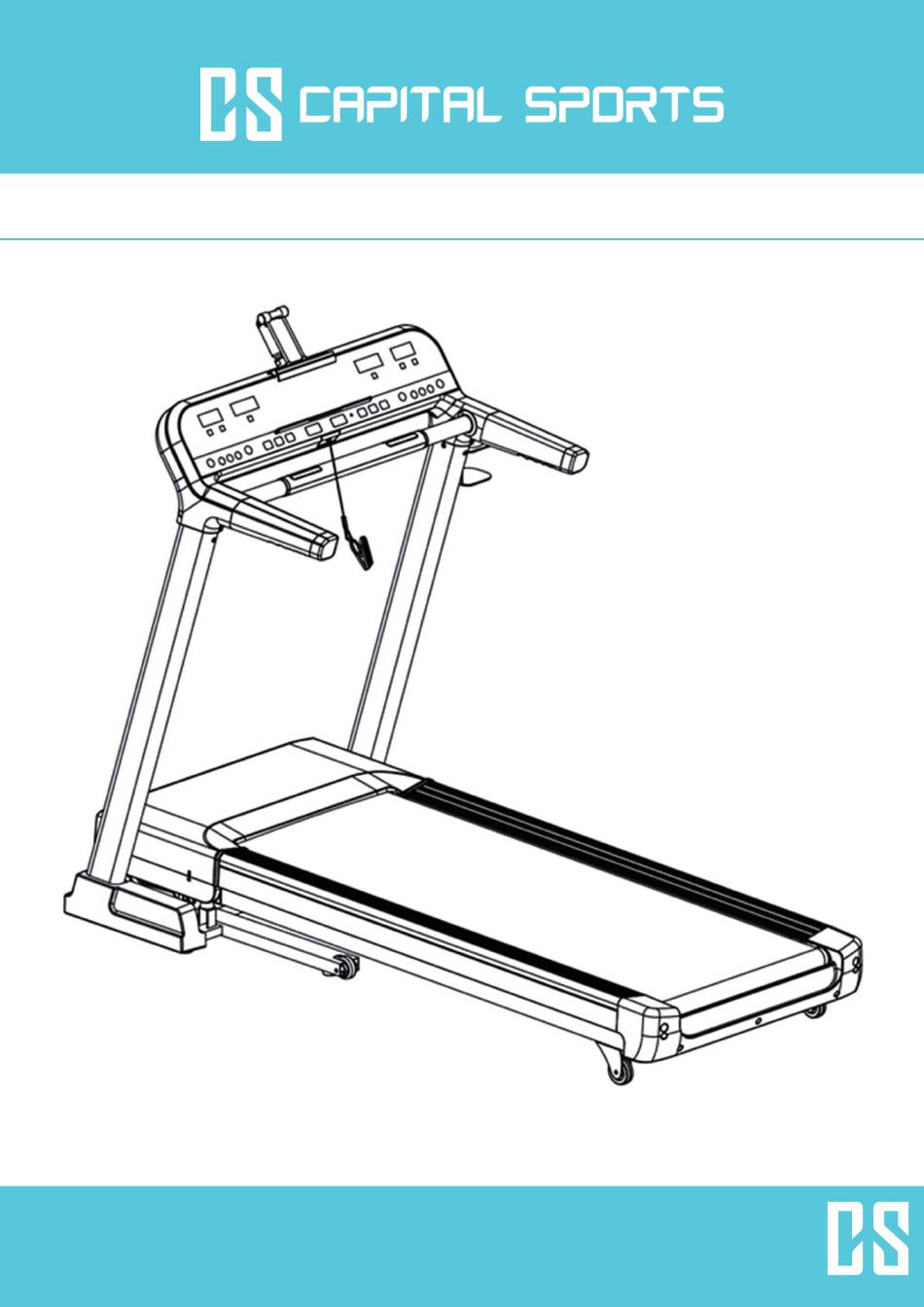

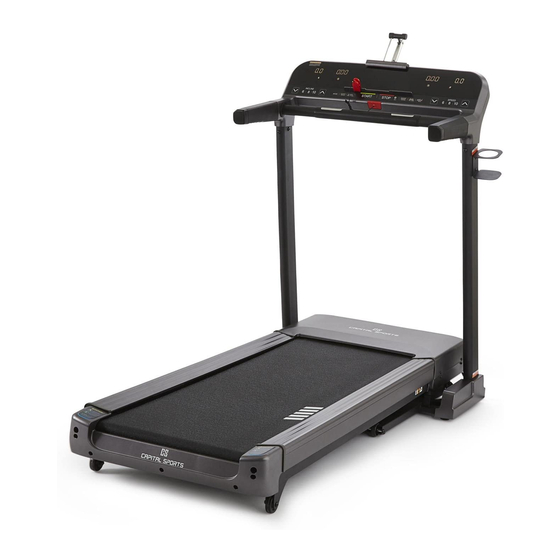

  • Page 1 Pacemaker Z77 10029892...

  • Page 2: Table Of Contents

    Inhalt Bedienungsanleitung Warnung / Sicherheitshinweise Spezielle Hinweise zu diesem Sportgerät Packliste Aufbau Transport Der Trainings-Computer Körperfett-Analyse Weitere Funktionen Wartung und Pflege Hinweise zur Entsorgung / Konformitätserklärung User Manual Anhang: Annex: Explosionszeichnung Explosion view Technische Daten Technical Data...

  • Page 3: Warnung / Sicherheitshinweise

    Sehr geehrter Kunde, zunächst möchten wir Ihnen zum Erwerb Ihres Gerätes gratulieren. Bitte lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese um mögli- chen technischen Schäden vorzubeugen. Warnung / Allgemeine Sicherheitshinweise Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: •...

  • Page 4: Spezielle Hinweise Zu Diesem Sportgerät

    Reinigung der äußeren Oberfläche Verwenden keine flüchtigen Flüssigkeiten, Insektensprays. Durch starken Druck beim Abwischen können die Oberflächen beschädigt werden. Gummi- oder Plastikteile sollten nicht über einen längeren Zeitraum mit dem Gerät in Kontakt sein. Nutzen Sie ein trockenes Tuch. Spezielle Hinweise zu diesem Sportgerät •...

  • Page 5: Packliste

    Packliste (Explosionszeichnung siehe Anhang) Hauptteil Kammprofil-Scheibe Inbus M8x15 Multitool (x1) (x10) (x10) (x1) Console iPad-Halterung Griff links Griff rechts (x1) (x1) (x1) (x1) Abdeckung links Abdeckung rechts Getränkehalter Sicherheitsmodul (x1) (x1) (x1) (x1) Inbus (5mm) Kreuzschlitz M5x12 19er Schraubenschlüssel (x1) (x6) (x1)

  • Page 6: Aufbau

    Aufbau Schritt 1 Legen Hauptteil (A02) flach Boden. Entfernen vorher nicht Packband (A).
  • Page 7 Schritt 2 • Klappen Sie die Säule A06 aus und verschrauben Sie sie mit einer Inbusschraube (E13) und einer Kammprofil- Unterlegscheibe (E32) am Hauptteil. • Wiederholen Sie auf der anderen Seite. Achtung: Halten Sie die Säulen jeweils fest, bis sie sicher angeschraubt sind!
  • Page 8 Schritt 3 • Verbinden Sie das Konsolen-Kabel (D03) mit dem Anschluss D04). • Setzen Sie die Konsole (A06) auf die Säulen und sichern Sie an beiden Seiten mit Inbusschrauben (E13) und je einer Kammprofi l-Unterlegscheiben (E32)
  • Page 9 Schritt 4 • Bringen Sie die iPad-Halterung (C08) an der Konsole an. Sie benötigen dafür den Schraubenschlüssel (B15). • Achtung: Schrauben Sie den Schaft der iPad-Halterung zunächst per Hand an die Konsole. Ziehen Sie dann die Mutter mit dem Schraubenschlüssl an.
  • Page 10 Schritt 5 • Setzen Sie die Handgriffe (C05/C06) an den Konsolenseiten an. Sichern Sie mit den Kreuzschlitzschrauben (E22). Schritt 6 • Setzen Sie die Abdeckungen (C14/C15) an den Seiten des Hauptteils an. Sie „klicken“ hör- und spürbar ein, wenn Sie korrekt sitzen.
  • Page 11 Schritt 7 • Schrauben Sie den Getränkehalter (B01) an der rechten Säule an (Kreuzschlitzschrauben A07).

  • Page 12: Transport

    Transport Stellen Sie unbedingt sicher, dass das Gerät ausgeschaltet ist und nicht läuft. Der Sicherheitsschlüssel muss abgenommen sein. Heben Sie die Lauffläche wie links gezeigt an und falten Sie es nach oben, bis ein leichtes Knallgeräusch des Luftzylinders zu hören ist. Nutzen Sie die Rollen, um das Gerät im eingeklappten Zustand zu ver- schieben.
  • Page 13 Zum Aufklappen halten Sie das Lauf- band fest und drücken Sie mit dem Fuß den Luft-Zylinder (C) herunter. Das Laufband lässt sich dann wieder in die Ausgangsposition bewegen (rastet hörbar ein).

  • Page 14: Der Trainings-Computer

    Der Trainings-Computer Übersicht Anzeige der Anstiegs-Höhe (beim Editieren) Calories / Incline Anzeige der verbrauchten Kalorien (0-999) Time Anzeige der Trainingszeit (Anzeige bis max. 18 Stunden) Distance Anzeige der zurückgelegten Strecke Anzeige der aktuellen Geschwindigkeit (zwischen 0,8 - 20,0 km/h); Speed / Pulse bei Berührung der Pulssensoren: Anzeige des Puls (zwischen 50 - 200/min) Einstellen der simulierten Steigung mit den Pfeiltasten;...
  • Page 15 Quick Start Schalten Sie das Gerät ein, stecken Sie den Sicherheitsschlüssel ein und drücken Sie START. Nach 3-sekündigem Countdown (3 x beep) beginnt das Laufband sich zu bewegen (0,8km/h). Ändern Sie die Geschwindigkeit oder die Steigung mit den SPEED- und INCLINE-Tasten. Manueller Modus •...

  • Page 16: Körperfett-Analyse

    Speed Walk Incline Speed Incline Speed Incline Speed Incline Speed Incline Speed Incline Speed Incline Speed Incline Manuelle Programmeinstellung Drücken Sie MANUAL, um in den manuellen Modus zu gelangen (oder drücken Sie MODE, bis P1 erscheint). Während im TIME-Fenster „30:00“ blinkt, können Sie mit den INCLINE+/- sowie den SPEED+/- Tasten die Werte für jede einzelne „Stage“...

  • Page 17: Weitere Funktionen

    Weitere Funktionen • Sicherheitsschlüssel: Der Sicherheitsschlüssel muss eingesteckt sein - vorher kann das Laufband nicht gestartet werden. Befestigen Sie das andere Ende des Bands mit einem Kleidungsstück oder ihrem Arm. Wird der Schlüssel gezogen, ertönt ein Alarm und das Laufband stoppt. •...

  • Page 18: Hinweise Zur Entsorgung / Konformitätserklärung

    Hinweise zur Entsorgung Elektroaltgeräte Befi ndet sich die diese Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2002/96/EG. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elek- trischer und elektronischer Gerätschaften.
  • Page 19 So verwenden Sie die FitShow-App App installieren: Scannen Sie den QR-Barcode, um FitShow App direkt im App Store auf Ihrem Gerät aufzurufen. Hinweis: Um den QR-Code zu scannen, müssen Sie zuerst die QR READER App auf Ihr Gerät herunterladen. Die App erhalten Sie sowohl im Apple Store, als auch im Google Play Store.
  • Page 20 Fitnessgerät synchronisieren (1): Wenn Sie Indoor trainieren, aktivieren Sie Bluetooth auf Ihrem Gerät. Klicken Sie auf die rote INDOOR-Taste und beginnen Sie mit dem Training. Die FitShow App zeichnet Ihren Trainingsfortschritt nun auf. HINWEIS: Klicken Sie auf die blaue OUTDOOR-Taste, um auf den GPS-Modus zuzugreifen.
  • Page 21 Fitnessgerät synchronisieren (3): Sobald Sie auf das Bild des Geräts geklickt haben, werden die Gerätedetails angezeigt und die verfügbaren Spezifikationen angezeigt. Bedienung und Einstellungen (1): Gehen Sie folgendermaßen vor, um andere Einstellungen zu ändern: 1. Klicken Sie unten rechts auf [ME]. 2.
  • Page 22 Bedienung und Einstellungen (2): Nach dem Verninden der App werden vier Modi angezeigt. Wählen Sie einen Modus aus und drücken Sie auf START, um mit dem Training zu beginnen. WARNUNG: Bewegen Sie sich mit Vorsicht und achten Sie auf Ihr Umfeld, während Sie trainieren und die App verwenden, da das Multitasking Sie ablenken kann.

  • Page 23: User Manual

    Technische Daten / Technical Data Artikelnummer 10029892 Item no. Maße aufgebaut 1920 x 860 x 1435mm Dimensions, assembled Maße gefaltet 1245 x 860 x 1630mm Dimensions, folded Lauffläche 1500 x 510mm Running area Einstellbarer Steigungswinkel 0 - 15% Adjustable incline Einstellbare Geschwindigkeit 0.8 - 20km/h Adjustable speed...
  • Page 24 Dear Customer, Congratulations on purchasing this product. Please read and follow these instructions, in order to avoid damaging the item. We do not cover any damages that may arise from improper use of the item or the disregard of the safety instructions.
  • Page 25 In the Box (Explosion View see p. Main frame Serrated gasket Inner hex pan head bolt Multi tool (x1) (x10) M8x15 (x1) (x10) Console iPad holder Left foam handlebar Right foam handlebar (x1) (x1) (x1) (x1) Left bottom cover Right bottom cover Bottle holder Safety key (x1)
  • Page 26 Assembly Step 1 • Open the package and put the mainframe on the floor. • Attention: Don’t open the packing belt (A) before take the mainframe out of the box.
  • Page 27 Step 2 • Open the column A06 up first; • And then fix the column A06 to the mainframe with inner hex pan head bolt E13 and serrated gasket E32. • At last fix the column A07 to the mainframe according to the steps above. ATTENTION: Hold the column steadily during assembling.
  • Page 28 Step 3 • Connect the monitor cable D03 with D04. • Fix the monitor A06 to the left and right column A06\A07 with inner hex pan head bolt E13 and serrated gasket E32. Attention: Please make sure cables are connected well before fasten...
  • Page 29 Step 4 • Please screw the ipad holder C08 into the monitor D01 by solid wrench B15. Attention: First screw the shaft B12 of the ipad holder into the monitor A04 by hand and then fasten the stop nut B13 by solid wrench B15.
  • Page 30 Step 5 • Fix the left and right foam handlebar C05\C06 to the monitor A04 with cross pan head bolt E22 by cross solid wrench B08 Step 6 • Fix the left and right bottom cover C14\C15 to the mainframe. Attention: the structure of left and right bottom cover is buckle design.
  • Page 31 Step 7 • Fix the bottle holder B01 to the right column A07 with cross pan head bolt E22 by solid cross solid wrench B08.
  • Page 32 Transport Attention: it is forbidden to fold up when the machine is in running or inc- line mode. Cut off belt A; Insert the safety key D07 into the moni- tor C01 and clip the other end of the key to your clothes before workouts You can pull off the safety key by hand in case of emergency and the machine...
  • Page 33 Opening up: First hold the running board which showed in B position And then kick the air cylinder C ; At last pull it down automatically...
  • Page 34 Console Operation Overview Display of incline (when editing) Calories / Incline Dispaly of burnt calories (0-999) Time Display of excersize duration (18 h max.) Distance Display of distance covered Display of current speed (0.8 - 20.0 km/h); Speed / Pulse Pulse display (50 - 200/min), when pulse sensors are held Adjust the incline using the arrow buttons;...
  • Page 35 Quick Start Switch the device on, insert the safety key, then press START. After a 3-second countdown (3 beeps), the treadmill starts with a speed of 0.8km/h. Adjust speed and incline with the corresponding buttons. Manual Mode • Switch the device on, insert the safety key, then press START. After a 3-second countdown (3 beeps), the treadmill starts with a speed of 0.8km/h.
  • Page 36 Speed Walk Incline Speed Incline Speed Incline Speed Incline Speed Incline Speed Incline Speed Incline Speed Incline Manual Set Press MANUAL to enter manual mode in standby or press the MODE key until P1 appears. The TIME display will show “30:00”...
  • Page 37 Additional Functions • Function of the safety key: If you pull off the safety key all of LED will show “---” and the alarm beeps for 3 sound. And meanwhile any operation is not available. If you want to continuous please insert the safety key first. •...
  • Page 38 Environment Concerns According to the European waste regulation 2002/96/EG this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the ap- propriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
  • Page 39 How to use the FitShow-App App Installation: Scan the QR barcode to directly locate FitShow in the App Store on your device. Note: In order to scan the QR Code.you must first download the QR READER App on your device. Available in both Apple Store & Google Play Store.
  • Page 40 How to sync device (1): Enable Bluetooth on your device for indoor exercise. Simply click the red ‚INDOOR‘ button and begin exercising and the FitShow App will record your workout progress. NOTE: Click the blue ‚OUTDOOR‘ button to access GPS mode. enabling you to continue tracking you workout history while running outdoor.
  • Page 41 How to sync device (3): 0nce connected, if you click image of device, the Device Details will appear, displaying the obtainable range of specifications. Operational Instructions (1): To change other settings, follow these instructions: 1. Click ‚ME‘ located on the bottom right. 2.
  • Page 42 Operational Instructions (2): Once connected, the App will display four modes. You can select one mode and click ‚START‘ button to begin exercising. WARNING: Move with caution while exercising and using the App as multitasking may be a distraction. Operational Instructions (3): 0nce you begin exercising, your workout progress of Time Elapsed, Calories Burned, Distance Traveled, Steps Per Minute, Heart BPM, Average Speed, and Average Pace will be displayed.
  • Page 45 Description Description Bottom frame Left side rail cap mainframe Right side rail cap Incline frame\ Foam Monitor frame Running belt Handlebar pulse frame Top cover of the pulse Left column Bottom cover of the pulse Right column Ribbed belt Motor seat Black cushion Bottle holder Blue cushion...
  • Page 46 Description Description MP3 wire Inner hex countersunk bolt M6*40 Filter Inner hex countersunk bolt Option M6*25 Inductor Cross pan head screw Option M6*20 AC single branch wire Cross pan head screw Option M5*12 Earth Cross pan head screw M5*16 Amplifier Cross pan head screw M5*12 Non-locked nut, style 1...
