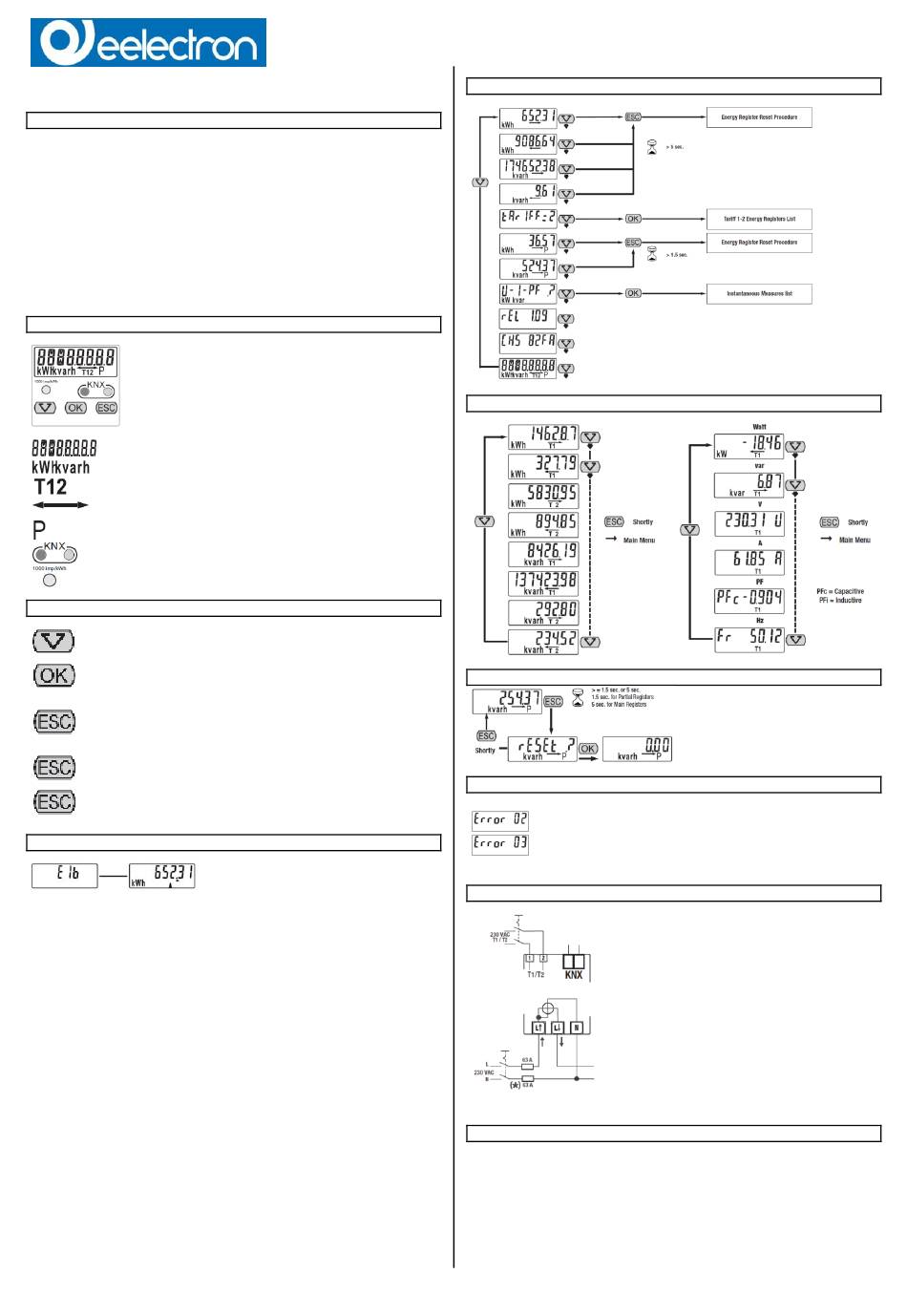

Eelectron PM10D01KNX Quick Start Manual

PM10D01KNXFI01010004.DOC
Contatore di Energia monofase – Inserzione diretta 63A
Descrizione prodotto e applicazione
• Questo contatore di Energia fornisce le funzionalità di misura essenziali necessari per
monitorare un impianto elettrico monofase.
• 0.25-5 (63) A, Classe B, 230 VAC 50 Hz, -25 °C ... +55 °C, 4 Quadranti, 2 Tariffe.
• Energia attiva Classe B (in accordo con EN-50470) Energia reattiva Classe 2 (in accordo
con IEC 62053-23)
• Inserzione diretta (fino a 63 A)
• Display LCD e 3 pulsanti a pressione (per la lettura dell'Energia, V, I, PF, F, P, Q e
configurare i parametri)
• 1 pulsante e 1 LED dedicati alla comunicazione KNX.
• Display a 8 cifre
• Autoalimentazione (grazie all'iingresso in tensione).
Il dispositivo è progettato per essere installato su barra DIN
Display
Valore dell'Energia
Visualizzazione kWh / kvarh
Cambio e applicazione tariffa
Export Energia (ricevuta)
Import Energia (emessa)
Valore dell'Energia "Parziale"
Pulsante e LED dedicati a comunicazione KNX
Metrologica LED
Comandi
Tasto Scroll: Questo pulsante consente di scorrere le
pagine e modificare il valore dei parametri. La pressione è
accettata se inferiore a 1,5 secondi..
Tasto OK: Questa pulsante viene utilizzato solo per attivare
una nuova funzione del menu o per confermare un valore
di parametro durante la sua modifica. La pressione è
accettata se inferiore a 1,5 secondi
Tasto ESC: Questo pulsante è usato per uscire da un
sotto-menu, per annullare una modifica dei parametri o per
tornare alla pagina principale. Per questa funzione la
pressione è accettata se inferiore a 1,5 secondi
Una pressione lunga (> 1,5 secondi) del tasto "ESC" viene
utilizzata per resettare i valori dei contatori parziali
d'Energia.
Una pressione lunga (> 5 secondi) viene utilizzata per
resettare i valori dei contatori dell'Energia totale.
Accensione dispositivo e pagina principale
Pagina principale:
Questa pagina appare non solo all'accensione del dispositivo, ma anche nel caso in cui per
30 secondi non venga premuto alcun tasto. Il valore è la somma di 2 contatori
Energia attiva importata con tariffa T1 + Energia attiva importata con tariffa T2. (O, in
alternativa, la somma di quelle esportate)
Menu principale
Tariffa 1-2 Lista dei contatori d'Energia Lista delle misure istantanee
Procedura di reset del contatore Energia
Messaggi di diagnostica
Diagramma per il cablaggio
(*) Questo fusibile è consigliato se il neutro non è collegato a terra
Assistenza e manutenzione
Non dovrebbe essere necessario ricalibrare il dispositivo durante il suo ciclo di vita in
quanto è un contatore elettronico senza parti in movimento con l'elettronica e i sensori di
tensione e corrente che non degradano naturalmente o cambiano nel tempo nelle
condizioni ambientali specificate. Se si osserva un degrado delle prestazioni del dispositivo
probabilmente sono presenti delle parti danneggiate e il dispositivo deve essere inviato per
la riparazione o sostituzione. Se lo strumento è sporco e deve essere pulito, utilizzare del
tessuto leggermente inumidito con un detergente delicato a base d'acqua.
Assicurarsi che nessun liquido vada all'interno del contatore in quanto ciò potrebbe
danneggiare il dispositivo
Condizione di Errore
Se il display visualizza questi messaggi,
il contatore ha un guasto e deve essere
sostituito
