Page 1: Model Name

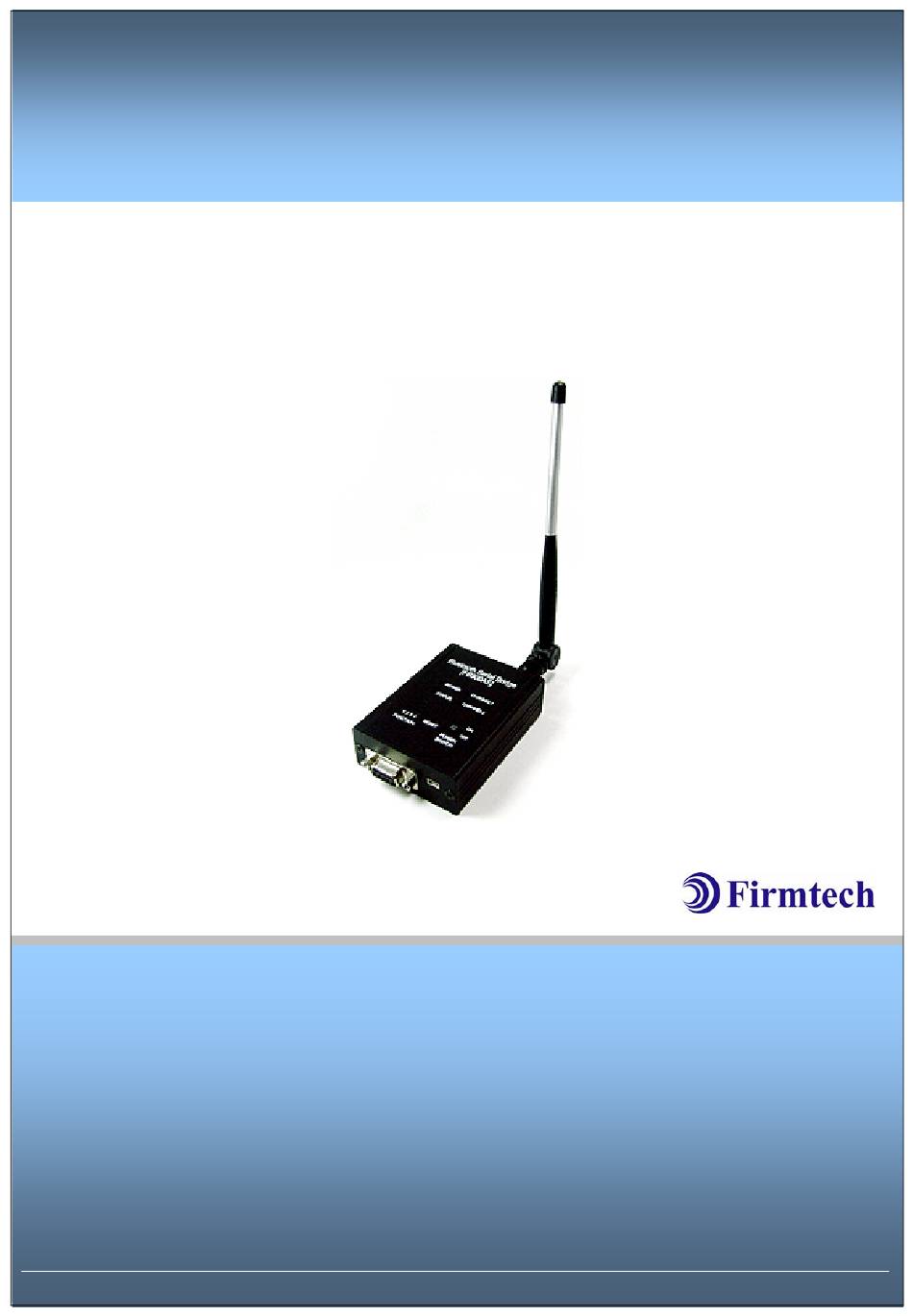

Bluetooth SPP Bridge FB900AS Model name: FB900AS User Manual ver 1.0D ABOUT FB900AS: Class 1 / RS232 Interface DIP switch is available for a second setting 4dBi Dipole Antenna provided Firmtech.Co,LTD www.firmtech.co.kr contact@firmtech.co.kr... - Page 2 주식회사 펌테크 경기도 성남시 분당구 구미동 18 번지 시그마 2 오피스텔 C 동 720 호 영업문의 : contact@firmtech.co.kr www.firmtech.co.kr 기술지원문의 : techsupport@firmtech.co.kr 전화 : 031-719-4812~13 팩스 : 031-719-4834 Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D...
-
Page 3: Table Of Contents
8. Operation Mode ..............21 8.1 MODE1.................... 21 8.2 MODE2.................... 24 9. Remote Control – 원격제어............25 9.1 원격제어(Remote Control)이용하여 접속 장치 바꾸기 ....25 10. 안테나에 따른 통신거리............29 Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 4: 제품의 소개
외부 DIP Switch 만을 이용하여 FB900AS 를 설정할 수 있습니다. LED 상태표시에 따라 접속 장치의 통신상태를 확인 할 수 있습니다. 거리와 공간의 제약을 없애기 위하여 다수의 FB900AS 를 직렬로 무한히 연결이 가능합니다. 유선방식 사용 시 불필요한 케이블설치 공사 등으로 발생되었던 비용이 발생하지... -
Page 5: 제품의 기본 구성 품
Model no. Pictures Q’ty FB900AS FBA001PA (5V Power Adaptor) FBA004DA (4 dBi) BTWIN™ User’s Guide CD FBA100REC RS232 Extension Cable Bracket <Table 2.1 제품의 기본 구성품 > Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 6: External View
채널 1 LED (첫번째 디바이스의 연결 상태를 표시 합니다.) 채널 2 LED (두 번째 디바이스의 연결 상태를 표시 합니다.) 기능설정 스위치 (FB900AS의 기능을 설정을 할 수 있는 스위치 입니다.) Reset (모든 기능을 초기화 하고, Default 값으로 설정해 줍니다.) 전원 스위치... -
Page 7: Specification & Power Consumption
℃ ℃ Communication Speed 1,200bps ~ 115,200bps Antenna Dipole Antenna (4 dBi) PC interface 9pin DSUB Female (RS232) <Table 5.1- FB900AS Specification > Current Consumption Status Standby Device searching Pairing / Before Connection After Connection Data Transferring <Table 5.2 Power Consumption >... -
Page 8: Function Select Switch
MODE1 MODE2 기본적으로 Bluetooth 디바이스로 통신을 하기 위해서는 ROLE이 한쪽은 마스터(Master), 그리고 다른 한쪽은 슬레이브(Slave)로 되어 있어야 서로 통신이 가능합니다. 운영모드는 FB900AS을 통해 서로 중 계하고자 하는 Bluetooth 장치들의 ROLE을 선별적으로 선택 하여 접속이 가능 하도록 설정해 줍니다. MODE1 FB900AS에 접속하고자 하는 Bluetooth의 장치의 ROLE 한쪽은 마스터(Master) 다른 한쪽은... - Page 9 <Fig 5.1 MODE1 에서 연결하는 방식 > <Fig 5.2 MODE2 에서 연결하는 방식 > Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D...
- Page 10 8 bit None [FB900AS의 RS232 설정 값] PC 터미널 프로그램을 이용하여 위의 표와 같이 설정 하시고 FB900AS에 전원을 공급하시면 환경설정 을 하실 수 있는 환경설정 메뉴가 나타납니다.(MS Windows 사용자의 경우 하이퍼 터미널을 사용 하시 Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F.
- Page 11 Remote Control ID admin Remote Control PW BTWIN Operation MODE MODE1 < FB900AS 의 Default parameters > [5.1.4] Remote Control PIN NO Remote Control Disable Remote Control Enable 이동과 정비가 용이하지 않은 곳에 설치하실 경우 원격제어를 ON으로 설정하고 설치 하시면 원격관...
-
Page 12: Led를 통한 상태확인
CHANNEL_2 LED 두 번째 블루투스 장비 접속 시 : 깜박 거립니다. 두 번째 블루투스 장비 접속 완료 시 : LED가 켜집니다.(깜박거림 없음) RESET 모든 상태 LED가 켜집니다. Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 13: Pc Configuration Mode
[1] PC Configuration mode 를 사용하기 위해서는 Serial 통신 프로그램이 필요합니다. 여기서는 윈도우에서 제공되는 하이퍼 터미널을 사용하여 설명하였습니다. [2] FB900AS 가 연결된 컴퓨터의 COM Port 를 확인합니다. COM1 또는 COM 2 입니다. 시리얼 변환 USB cable 을 사용하시는 경우에는 이에 할당된... - Page 14 [8] 입력된 문자를 터미널 창에 표시에 체크를 한 후 확인 버튼을 누르고 나옵니다. 이제 PC configuration Mode 를 사용하기 위한 하이퍼터미널 프로그램의 설정이 끝났습니다. [9] FB900AS 의 3 번 스위치를 위로 올린 후 전원을 켜 줍니다. PC configuration Mode 로 설정합니다.
-
Page 15: Pc Configuration Mode의 실행
출력된 후 “Retry > “ 라는 재시도 메시지가 출력됩니다. *최초 공장 초기 상태를 원하시면 Reset 버튼을 눌러줍니다. 7) 설정 값의 변경이 끝나면 FB900AS 의 전원을 끄고 Normal mode 로 변경을 한 후 재 부팅하면 설정 값에 의해서 동작을 하게 됩니다. -
Page 16: Remote Control Switch - Down
Remote Control Switch - Down [원격제어(Remote Control)스위치가 “OFF”에 위치 하였을 때 의 메뉴] Remote Control Switch - UP [원격제어(Remote Control)스위치가 “ON”에 위치 하였을 때 의 메뉴] Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 17: Configuration Menu (원격제어 Off일 때)
[2-1-1] 다른 블루투스 장치와 연결하기 위하여 인증절차를 요구할 것인지를 설정 하는 기능입니다. [2-1-2] Disable 시 자동으로 Encryption(암호화)기능도 Disable 됩니다. [2-1-3] Default 는 Enable 되어 있으며, Enable 사용을 권장합니다. Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 18: Local Name
Default Value 항 목 Flow Control [5-1] 하드웨어 흐름제어 신호를 중계할 때 사용합니다. 운영(Operation)모드 사용 하여 다수의 직렬로 연결하실 경우 MODE1을 FB900AS를 FLOW CONTROL을 “ON” 설정해 주셔야 합니다. Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 19: Configuration Menu (원격제어 On일 때)
TARGET BD Address 가 “000000000000” 때는 PIN Code가 동일한 장치를 검색해서 자동으로 연결 을 시도 합니다. [6.2] MODE3 TARGET BD Address를 수정 하실 수가 있습니다.(MODE1 때는 수정이 불가능 합니다.) Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 20: Remote Control Id
Operation Mode MODE1 [9-1] 운영 모드를 선택하실 수 있습니다. [9-2] 원격제어가(Remote control)가 Enable 되면 FUNCTION SWITCH 와는 무관하게 환경설정에서 설정하셔서 사용하시게 됩니다. [9-3] 원격제어는 OPERATION(운영) MODE 1에서만 가능합니다. Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... -
Page 21: Operation Mode
8. Operation Mode 운영 모드는 블루투스 통신 하기 위해서는 ROLE이라는 것이 한쪽은 마스터 다른 한쪽은 슬레이브가 되어 야만 통신을 하실 수 가 있습니다. FB900AS에 접속하고자 하는 블루투스 장치의 ROLE을 선택하 여 접속을 하실 수 있는 기능 입니다. 아래에 설명된 블루투스 장치는 ㈜펌테크 에서 개발된 BM1001(블루투스 시리얼 아답터)를 FB900AS(블... - Page 22 7) FB900AS의 CHANNEL_2의 LED가 깜박거리기 시작하면서 BM1001의 슬레이브와 접속이 이 루어 지면 CHANNEL_2의 LED가 켜진다. 8) FB900AS에 BM1001 두 장치가 접속이 완료되면 BM1001에 “BT-Bridge Connection OK” 메시지가 출력됩니다. [2] FB900AS 2 대 이상 – BM1001 2 대 접속 시 FB900AS 운영모드...
- Page 23 할 수도 있습니다.) 4) 설정을 마치셨으면 FB900AS① FB900AS②의 FUNCTION SWITCH 3번 “OFF” 놓으시고 전 원을 OFF 해주십시오. 5) 이것으로 다중 FB900AS의 연결 준비가 끝났습니다. 이젠 차례대로 전원만 인가 해 주시 면 됩니다. 6) 먼저 FB900AS① 전원을 인가합니다. 7) BM1001의 ROLE이 마스터로 설정된 장치의 전원을 인가 합니다.
-
Page 24: Mode2
8.2 MODE2 운영 모드 MODE2는 FB900AS에 접속하고자 하는 블루투스장치(BM1001)의 ROLE이 양쪽 모두 슬레이 MODE2일 때는 FB900AS를 다중으로 연결 할 수가 없습니다. MODE2는 브 일 때 연결이 가능 하며 MODE1에 비해 안정적으로 동작하며 접속시간이 빠르다는 장점이 있습니다. 하지만 MODE2에서는 원 격관리를 지원하지 않습니다. -
Page 25: Remote Control - 원격제어
9. Remote Control – 원격제어 FB900AS가 한번 설치되어 이동이 용이 하지 않을 때나 접속되어 있는 블루투스 장치를 교체하거나 분 실 시 사용하시면 편리합니다. 원격제어를 사용하시려면 FB900AS 설치하시기 전에 FUNCTION SWITCH 4번을 “ON”으로 설정 하시고 설치 하여야 합니다. 그리고 원격제어를 사용하지 않으실 때 보다 평균... - Page 26 “Enter”키를 입력하시면 “Login : “ 이라는 메시지가 나오면 “admin” 이라고 타이프 하신 후 “Enter” 을 입력하시면 “Password : “라는 메시지가 나오면 “BTWIN”을 입력하시고 “Enter”을 입력하시면 FB900AS의 원격제어 메뉴로 접속 하실 수 있습니다.(위의 FB900AS의 Login ID와 Password는 각각 admin, BTWIN 입니다.) [원격제어...
- Page 27 CONNECTION MODE 가 “MODE3”으로 설정이 되었으면 메뉴 4, 5인 TARGET Address에 새롭게 접속시키 고자 하는 블루투스의 장치의 주소를 입력해 주십시오. 만약에 주소를 모를 경우 0을 12자리 “0000000000”을 입력해 주십시오. [TARGET master Address가 0011b1a10a8d 에서 0011b1a109d6로 바뀜] Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D...
- Page 28 어 모드를 빠져 나옵니다. FB900AS에 다시 접속을 하면 원격제어 진입메시지가 나옵니다. 이번에는 “Enter”을 입력하지 마시고 잠시 기다리시면 FB900AS는 두 번째 블루투스 장치를 검색하여 접속 시키면 아래 와 같이 “BT-Bridge Connection OK”라는 메시지가 나오면 CHANNEL_1, CHANNEL_2의 LED가 켜지면 접속이 성공적으로 이...
-
Page 29: 안테나에 따른 통신거리
3 dBi 거리에서 사용합니다. 통상거리 미터 이상의 FBA004DA 4 dBi 거리에서 사용합니다. 통상거리 미터이상의 FBA008DA 8.5 dBi 거리에서 이용합니다. < Table 10.1 안테나의 종류와 그 성능 > Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D... - Page 30 팩스 : 031-719-4834 MIC 관련 문구 당해 무선 설비는 운용 중 전파 혼신 가능성이 있음. 인증받은 자의 상호 비티네트웍스㈜ 기기의 명칭(모델명) Bluetooth SPP Bridge FB900As 제조자/제조국가 ㈜펌테크 / 대한민국 Contact: Firmtech Co.,Ltd www.firmtech.co.kr contact@firmtech.co.kr T. +82.31.719.4812 F. +82.31.719.4834 FB900AS User Manual ver1.0D...
