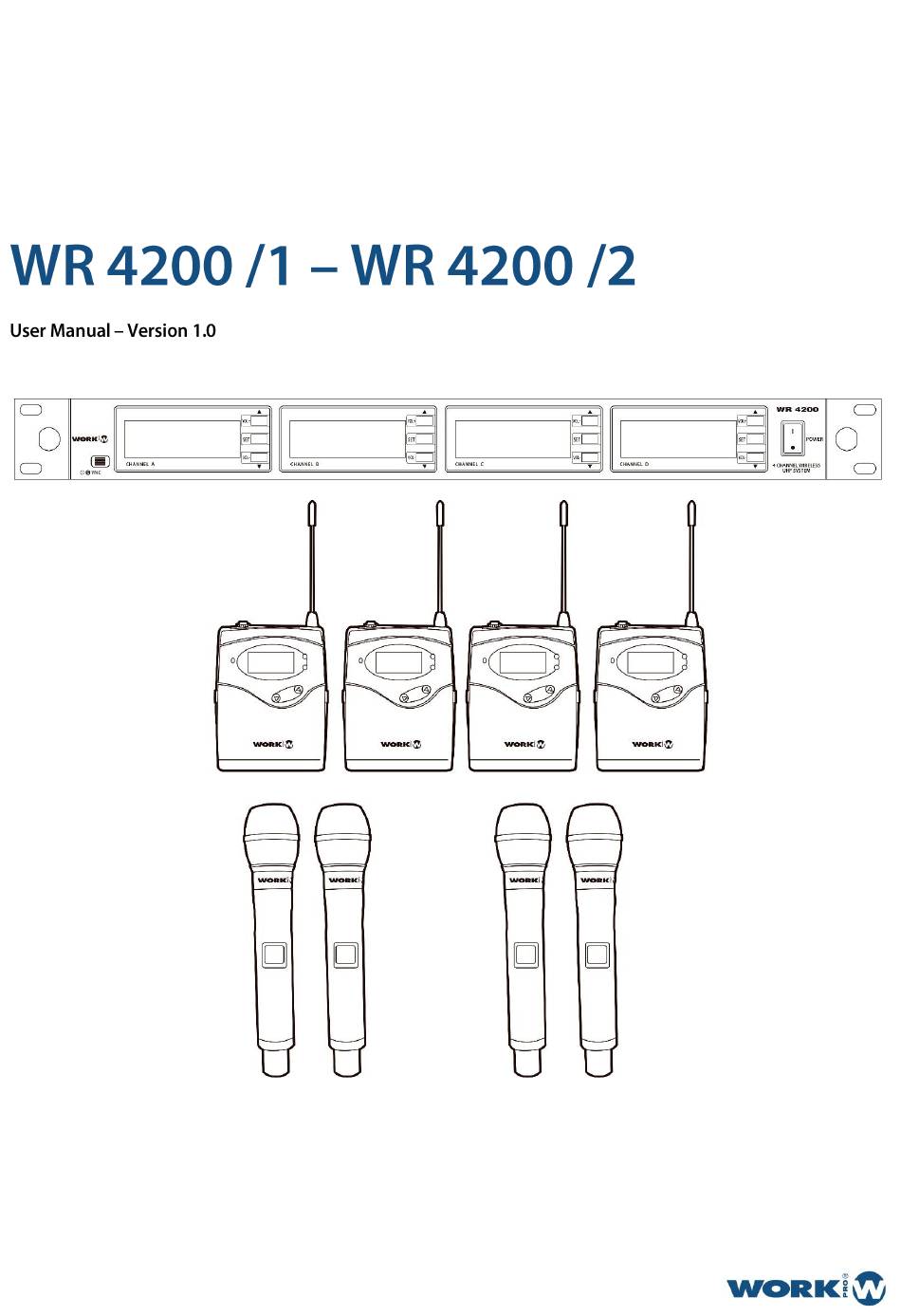

Work Pro WR 4200/1 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WR 4200/1 and is the answer not in the manual?

Questions and answers

Related Manuals for Work Pro WR 4200/1

Summary of Contents for Work Pro WR 4200/1

  • Page 2: Safety Instructions

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 SAFETY INSTRUCTIONS 1. Read the instructions of this manual. 2. Keep these instructions in a safe place. 3. Heed all warnings. 4. Follow all instructions. 5. Please, respect your country safety regulations. 6.
  • Page 3 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 OVERVIEW WR 4200 is a professional Diversity 4-channel wireless system in UHF band. Its PLL system allows a great signal stability, making it very adequate for live appliances, touring or even conference rooms. The receiver offers up to 4x200 different channels (according to the bandwidth).
  • Page 4 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 HANDHELD MICROPHONE (WM 220) Type Dynamic Polar Pattern Cardioid RF output power Lo: 5mW / Hi: 30 mW Spurious emission -60dB Maximum deviation ±48kHz S/N Ratio >105dB (A) <0.5% Input voltage 1V max...

  • Page 5: Front Panel

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 FUNCTIONS WR 4200 (RECEIVER) FRONT PANEL 1. IR port 2. DOWN button and volume – for channel A 3. SET (menu) button for channel A 4. UP button and volume + for channel A 5.
  • Page 6 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 WM 220 (Handheld microphone) 1. Cartridge 2. LCD display 3. Power switch 4. Battery compartment 5. IR sync. WL 200 (Bodypack transmitter) 1. Mic input MUTE switch Antenna Backlit LCD Power indicator Low-battery indicator...

  • Page 7: Installation

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 INSTALLATION Bodypack transmitter (SETTING) Manual frequency select Press SET one time, the frequency number blinks, press UP or DOWN buttons to change the frequency. ID set Disabled. Sensitivity Press SET three times, the sensitivity number blinks, press UP or DOWN to change the sensitivity value.
  • Page 8 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 Receiver (SETTING) IR synchronism Hold the transmitter (handheld microphone or bodypack) with the IR port pointed toward the receiver’s IR port in a distance between 5-20 cm. Press “SET” button on the receiver one time. The LCD shows on the LCD, wait 4 or 5 seconds, the transmitter will synchronize to the same frequency marked in the receiver.

  • Page 9: Indicaciones De Seguridad

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 INDICACIONES DE SEGURIDAD 1. Lea las instrucciones de este manual. 2. Guarde estas instrucciones en un lugar seguro. 3. Respete todas las advertencias. 4. Siga todas las instrucciones. 5.

  • Page 10: Descripción General

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 DESCRIPCIÓN GENERAL WR 4200 es un sistema inalámbrico profesional Diversity de 4 canales en la banda UHF. Su sistema PLL permite una gran estabilidad de la señal, por lo que es muy adecuado para aplicaciones en vivo, touring o incluso salas de conferencias.
  • Page 11 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 MICRÓFONO DE MANO (WM 220) Tipo Dinámico Patrón Polar Cardioide Potencia de salida RF Lo: 5mW / Hi: 30 mW Emisiones espúreas -60dB Desviación máxima ±48kHz Relación S/N >105dB (A) <0.5% Tensión de entrada...

  • Page 12: Panel Frontal

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 FUNCIONES WR 4200 (RECEPTOR) PANEL FRONTAL 1. Puerto IR 2. Botón DOWN y volumen – para canal A 3. Botón SET (menu) para canal A 4. Botón UP y volumen + para canal A 5.
  • Page 13 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 WM 220 (Micrófono de mano) 1. Cápsula 2. Pantalla LCD 3. Interruptor 4. Compartimento de las pilas 5. Sincroniz. IR WL 200 (Emisor de petaca) WR 4200 www.workpro.es...

  • Page 14: Instalación

    WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 INSTALACIÓN Emisor de petaca (CONFIGURACIÓN) Selección manual de frecuencia Presione SET una vez, el número de frecuencia parpadeará, presione los botones UP o DOWN para cambiar la frecuencia. ID set No habilitado Sensibilidad...
  • Page 15 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 Receptor (CONFIGURACIÓN) Sincronismo IR Mantenga el emisor (micrófono de mano o petaca) con el Puerto IR encarado directamente al Puerto IR del receptor a una distancia entre 5-20 cm. Presione el botón “SET”...
  • Page 16 WR 4200 /1 – WR 4200 /2 MANUAL DE USUARIO VERSION 1.0 WR 4200 www.workpro.es...

This manual is also suitable for:

Wr 4200/2
