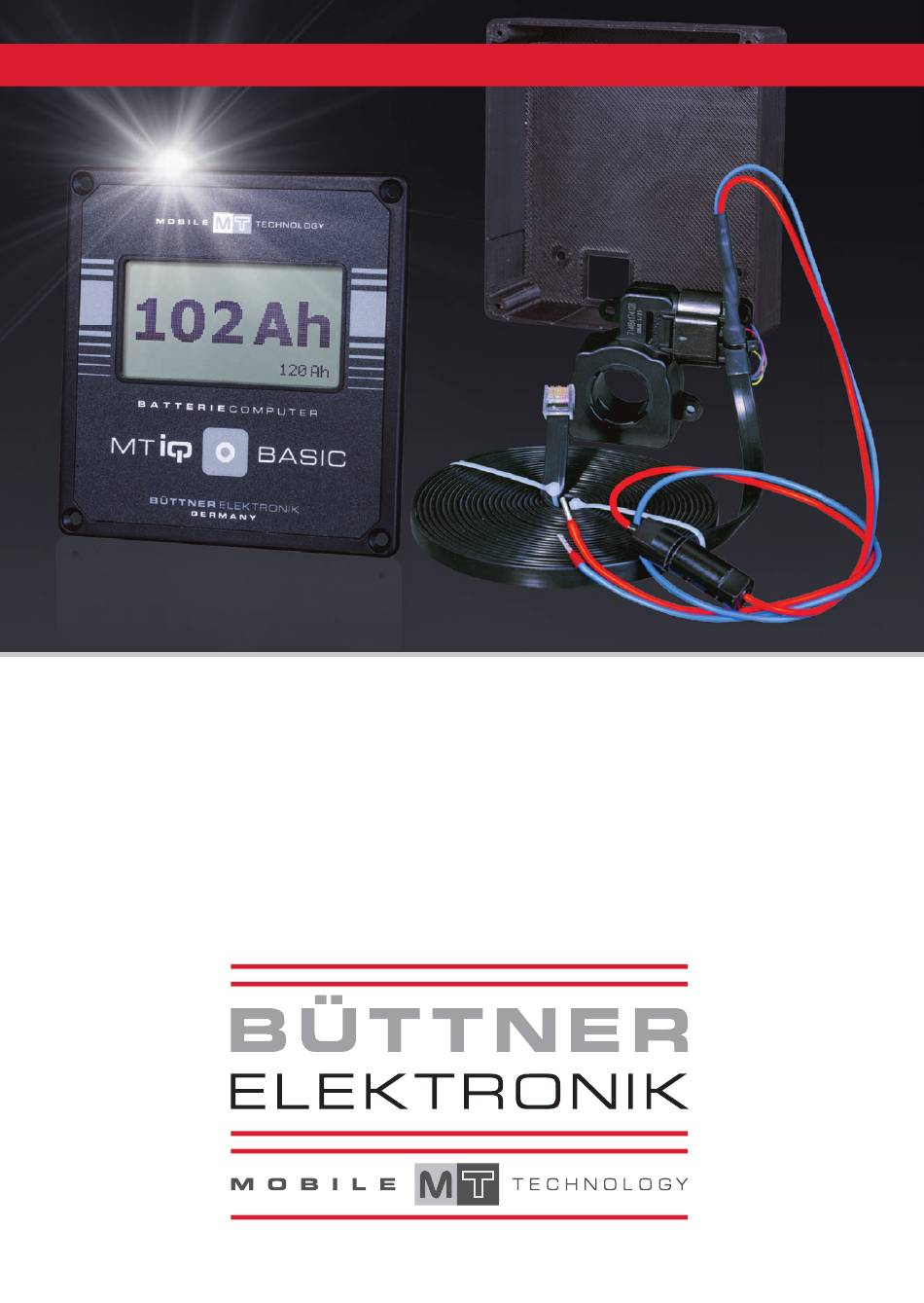

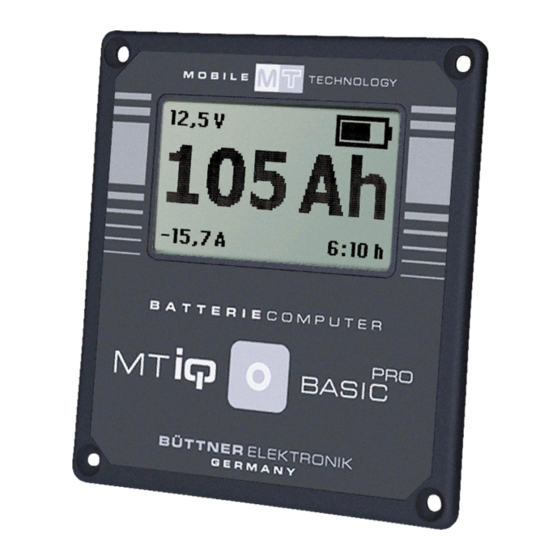

- Page 1 B E D I E N U N G S A N L E I T U N G · I N ST R U C T I O N M A N U A L Batterie-Computer MT iQ Basic...
- Page 3 Einleitung Sehr geehrter Kunde, Mit dem Kauf des Batterie-Computers MT iQ Basic haben Sie sich für ein Qualitätsprodukt der Firma Büttner Elektronik entschieden. Dieser Batterie-Computer erfüllt die höchsten Ansprüche an Qualität und Funktionalität für eine optimale Über- wachung Ihrer Bord-Batterie.
- Page 4 Schäden können durch unsachgemäße Hand- habung entstehen. Hinweis Tipps und Tricks Mit diesem Symbol sind Tipps gekennzeichnet, mit deren Hilfe Sie Ihr Gerät effektiver und einfacher verwenden. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
-
Page 5: Table Of Contents
Inhaltsverzeichnis Einleitung .……………………………..…...……….……. Lieferumfang .………………………..…...……….……. 1 Allgemeine Hinweise .………..…...……….……. Sicherheitshinweise .………………..…...……….……. Versorgungsspannung ……………..…...……….……. Feuchtigkeit ………..…..…………..…...……….……. 2 Anleitung MT iQ Basic Batterie-Computer Schnell-Übersicht …..………………..…...……….……. Ein/Ausschalten ...………………..…...…….…….……. Hauptfunktionen ……...…………….…...……….……. Batterie-Kapazität einstellen .…..…...……….……. 3 Installation MT iQ Basic ..…..…...……….……. 4 Gesamtschaltbild ..………..…..…...……….……. 5 Technische Daten .….…….…..…...……….……. -
Page 6: Lieferumfang
Lieferumfang Anzahl Beschreibung MT iQ Basic Display Verlängerungskabel für Display mit Halterung für Hallgeber und Anschlusskabeln Hall-Geber Aufbaurahmen Schraubenpack Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic... -
Page 7: Allgemeine Hinweise
Hersteller und haftet entsprechend. Des Weiteren entfällt die Hersteller-Garantie und es kann zum Verlust von Gewährleistungsrechten kommen. Der Batterie-Computer MT iQ Basic ist für stationäre und mobile Einsätze geeignet. Das Gerät sowie die einzelnen Bauteile sind vor Feuchtigkeit zu schützen und für den Außeneinsatz grundsätzlich nicht geeignet. -
Page 8: Feuchtigkeit
Schützen Sie das Gerät vor Feuchtigkeit, Tropf- und Spritzwasser und stellen Sie keine mit Flüssigkeit gefüllten Gegenstände darauf. Das Gerät sowie die einzelnen Bau- teile sind für den Außeneinsatz grundsätzlich nicht geeig- net. Bütt ner Elektronik – MT iQ Basic Mobile Technology – MT iQ Basic... -
Page 9: Anleitung Mt Iq Basic Batterie-Computer
Die Messung läuft im Hintergrund weiter dies wird durch ein blinkendes Rechteck angezeigt ❷ Durch einmaliges Betätigen der Taste erscheint der ❶ zuletzt aufgerufene Messwert im Display Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... -
Page 10: Hauptfunktionen
Batterie-Kapazität einstellen. Sie können den Wert der Bat- terie-Kapazität durch Betätigung der Taste langsam ❶ erhöhen. Wenn Sie lange auf der Taste bleiben, wird der Wert für die Batterie-Kapazität immer schneller erhöht. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic... - Page 11 Batterie-Kapazität eine vorläufige Restkapazität an- hand der Batterie-Spannung. Bitte laden Sie Ihre Batterien anschließend für mindestens 24 Stunden, so dass der Batterie-Computer tatsächliche Kapazität Ihrer Batterien ermitteln kann. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
-
Page 12: Installation Mt Iq Basic
Kabel durch den samen Kabel durch den Sensor und weiter auf Sensor und weiter auf den Batteriepol zu den Batt eriepol zu gehen. gehen. Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... - Page 13 Minuszeichen angezeigt werden. Falls dies nicht der Fall bitt e Hall-Geber drehen. Mobile Technology – MT iQ Basic Mobile Technology – MT iQ Basic Mobile Technology – MT iQ Basic Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic...
-
Page 14: Gesamtschaltbild
4 Gesamtschaltbild Hall-Geber Sicherung blau 800mA flink Bordbatterie Batterie-Verbände: Hallgeber Hallgeber Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... -
Page 15: Technische Daten
………………… Strommeßbereich +/- 0A .. +/- 200A ...………………. Seriennummer (bitte eintragen): Zubehör: Verlängerungskabel für Basic- Batterie- MT01217 Computer Dieses Produkt darf nicht über den Hausmüll entsorgt werden. Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... - Page 16 Büttner Elektronik GmbH Alle Rechte, insbesondere der Vervielfältigung sind vorbehalten. Dieselstr. 27 D-48485 Neuenkrichen Copyright © BÜTTNER ELEKTRONIK 05/16. Tel: 05973 / 900 37-0 Irrtümer und Änderungen vorbehalten. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
- Page 17 Ihre Notizen: Ihre Notizen: DE DE Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
- Page 19 Introduction Dear Customer, When you purchased the battery computer MT iQ Basic, you decided on a quality product from Büttner Elektronik. This battery computer meets the highest demands on quality and functionality for optimum monitoring of your on-board battery. Please check the contents of the package for completeness immediately after opening.
- Page 20 Note Tips and Tricks This symbol is used to designate tips, which help you to utilize your equipment more easily and more effectively. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
- Page 21 Scope of Delivery .…………………..…...……….……. 1 General Information ..………..…...……….……. Safety Instructions ...………………..…...……….……. Supply Voltage …………...…………..…...……….……. ……..……..…..…………..…...……….……. Moisture 2 Instructions MT iQ Basic Battery Computer Quick Overview …..………………..…...……….……. ..………………..…...…….…….……. Switching On/Off …….…...…………….…...……….……. Main Functions Adjustment of Battery Capacity ..…...……….……..…..…...……….……. 3 Installation MT iQ Basic .……..…...……….…….
-
Page 22: Scope Of Delivery
Scope of Delivery Anzahl Beschreibung MT iQ Basic Display Extension cord for display with holder for Hall sensor and connection cables Hall sonsor Structural frame Screw pack Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic... -
Page 23: General Information
Moreover, the manufacturer's guarantee becomes inappli- cable and a loss of warranty rights may result. The battery computer MT iQ Basic is suitable for stationary and mobile applications. The unit and the individual com- ponents are to be protected against moisture and are principally not suitable for outdoor use. -
Page 24: Moisture
Protect the equipment against moisture, dripping and splashing water and do not place any liquid-filled objects on it. The unit and the individual components are prin- cipally not suitable for outdoor use. Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... -
Page 25: Instructions Mt Iq Basic Battery Computer
❷ By pressing the button once, the measuring value last ❶ accessed will be shown in the display Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... -
Page 26: Main Functions
. If you keep ❶ pressing the button for a longer period, the value of the battery capacity is increased ever faster. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic... - Page 27 Please charge your batteries subsequently for at least 24 hours so that the battery computer can ascertain the actual capacity of your batteries. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
-
Page 28: Installation Mt Iq Basic
Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... - Page 29 Verlängerungskabel unter der Bestellnummer further by ordering the MT01217 extension cord MT01217 bestellen. for the basic battery computer. Mobile Technology – MT iQ Basic Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic...
-
Page 30: Overall Circuit Diagram
4 Overall Circuit Diagram Hall sensor Fuse blue 800mA quick-action Board-battery More than one battery: Hall sensor Hall sensor Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... -
Page 31: Technical Data
+/- 0A .. +/- 200A .………. Serial number (please enter): Accessories: Extension cord for Basic- Battery- MT01217 Computer This product must not be disposed of with household wastes. Mobile Technology – MT iQ Basic Bütt ner Elektronik – MT iQ Basic... - Page 32 Errors excepted and suject to change without notice. Büttner Elektronik GmbH Dieselstr. 27 Copyright © BÜTTNER ELEKTRONIK 05/16. D-48485 Neuenkirchen Phone: 05973 / 900 37-0 Errors excepted and subject to change without notice. Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
- Page 33 Ihre Notizen: Your Notes: Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
- Page 34 Ihre Notizen: Your Notes: Mobile Technology – MT iQ Basic Büttner Elektronik – MT iQ Basic...
- Page 36 M O B I L E T E C H N I K O H N E K O M P R O M I S S E Solarmodule + Komplettanlagen Überwachungsanzeigen Bordelektronik Bordbatterien + Zubehör Ladebooster + Ladetechnik Wechselrichter Büttner Elektronik GmbH ·...
