Installations- och driftinstruktion
UV-system typ UBK
©
UEBERALL
2007
Installation and Operation Manual

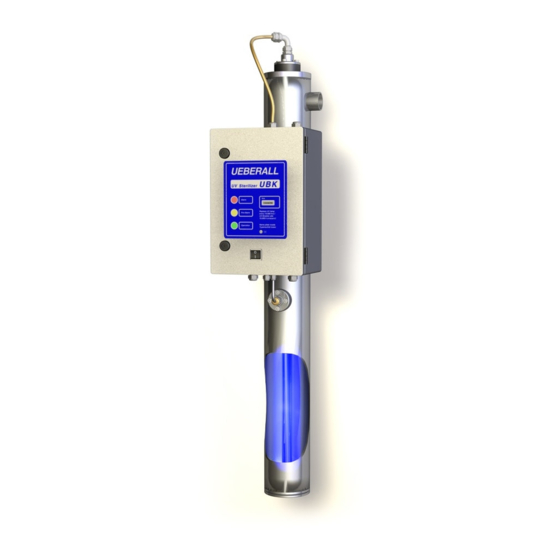

UV sterilizer series UBK
UBK-1
UBK-2
UBK-3
UBK-4
Innehåll:
Underhåll
Bilagor:
Kopplingsscheman
Måttritningar
Content:
Adjustments for start up
Appendix:
Wiring Diagrams
Dimensional drawings
Sida
2
3
5
6
7
8
9
10
11
13
Page
2
3
5
6
7
8
9
10
11
13
Sida / Page 1 / 13
Advertisement
Table of Contents
Summary of Contents for UEBERALL UBK Series
-
Page 1: Table Of Contents
Installation of UV sterilizer UV sensor installation Quartz jacket installation UV lamp installation UV monitoring Adjustments for start up Maintenance Fault Finding Table Spare Part Lists Appendix: Wiring Diagrams Dimensional drawings Sida / Page 1 / 13 © UEBERALL 2007... -
Page 2: Viktig Information
Identification plate inside switch cabinet. Rengöring av rörsystemet skall alltid göras på Conventional sterilisation of the water distribution konventionellt sätt innan drifttagning av UV- system before the initiation of the UV-unit. systemet. Sida / Page 2 / 13 © UEBERALL 2007... -
Page 3: Installation Av Uv-System
14. Avstängningsventil (ingår ej) 14. Gate Valve (not incl.) 15. Flödesbegränsare (tillval) 15. Flow Control Valve (optional) 16. Klammer för väggmontage (tillval) 16. Wall Mounting Clamps (optional) 17. Förskruvning 17. Threaded Joint Sida / Page 3 / 13 © UEBERALL 2007... - Page 4 Flow Control Valve for UBK-3 inställd till max. 9 m³/h set to max. 9 m³/h Flödesbegränsare för UBK-4 Flow Control Valve for UBK-4 inställd till max. 16 m³/h set to max. 16 m³/h Sida / Page 4 / 13 © UEBERALL 2007...
-
Page 5: Installation Av Uv-Sensor
Anslut sensorkabeln till plintarna i styrskåpet Connect sensor cable with terminals inside the enligt kopplingsschema. Observera polaritet. switch cabinet in accordance with wiring diagram. Pay attention to polarity. Sida / Page 5 / 13 © UEBERALL 2007... -
Page 6: Installation Av Kvartsglas
Sätt på tryckringen 11 och fixera den med de Place thrust disk 11 and tighten it with the four fyra skruvarna 12. screws 12. Sida / Page 6 / 13 © UEBERALL 2007... -
Page 7: Installation Av Uv-Lampa
18. Dra åt kabelförskruvningen. Lampkabeln Tighten cable gland. The UV-lamp cable must not skall inte kunna röra sig i kabelförskruv- move any more in the cable gland. ningen. Sida / Page 7 / 13 © UEBERALL 2007... -
Page 8: Uv-Övervakning
UV-transmission of the (UV-transmission). Rengör före byte av UV-lampa. water degraded. Clean first before changing UV-lamp. Larmet återställs automatiskt när orsaken åtgärdats. Automatic alarm resetting after elimination of causes. Sida / Page 8 / 13 © UEBERALL 2007... -
Page 9: Inställningar Vid Drifttagning
Därefter gäller den ovan beskrivna UV-övervakningen the above described alarm cycle occurs automatically during med visning av systemets status under drift. operation. Varning: Iaktta försiktighet med potentiometerskruven! Attention: Do not overturn the setscrew! Sida / Page 9 / 13 © UEBERALL 2007... -
Page 10: Maintenance
“Test Mode / Reset” again for another 5 seconds – the skall nu visa “0,0 h”. operation hour meter will change to “0,0 h”. Slutligen stäng av och sedan sätt på systemet igen. Finally switch unit off and on again. Sida / Page 10 / 13 © UEBERALL 2007... -
Page 11: Felsökningsschema
Lampkontakten är inte ordentligt ansluten till lampan Lamp cable sockets not plugged on correctly UV-lampans drifttid överskriden UV lamp life exceeded Trasig UV-lampa (lösa socklar, brustna elektroder) UV lamp defect (lose sockets, broken electrode(s)) Sida / Page 11 / 13 © UEBERALL 2007... - Page 12 Heavy vibrations at site, too many UV lamp switchings ON/OFF Magnetventil (om installerad) defekt eller blockerad Defect or dirt blocked solenoid valve Magnetventil fel ansluten eller frånkopplad Solenoid valve not or wrongly connected Sida / Page 12 / 13 © UEBERALL 2007...
-
Page 13: Reservdelslista
Tömningsskruv / Drain screw 28KH1 Planpackning / Sealing 28KHA Vid behov av service och reservdelar, kontakta: Water Processing Sweden AB Åkervägen 3 149 45 NYNÄSHAMN 08-683 70 80 08-683 70 85 e-post info@water.se Sida / Page 13 / 13 © UEBERALL 2007...
