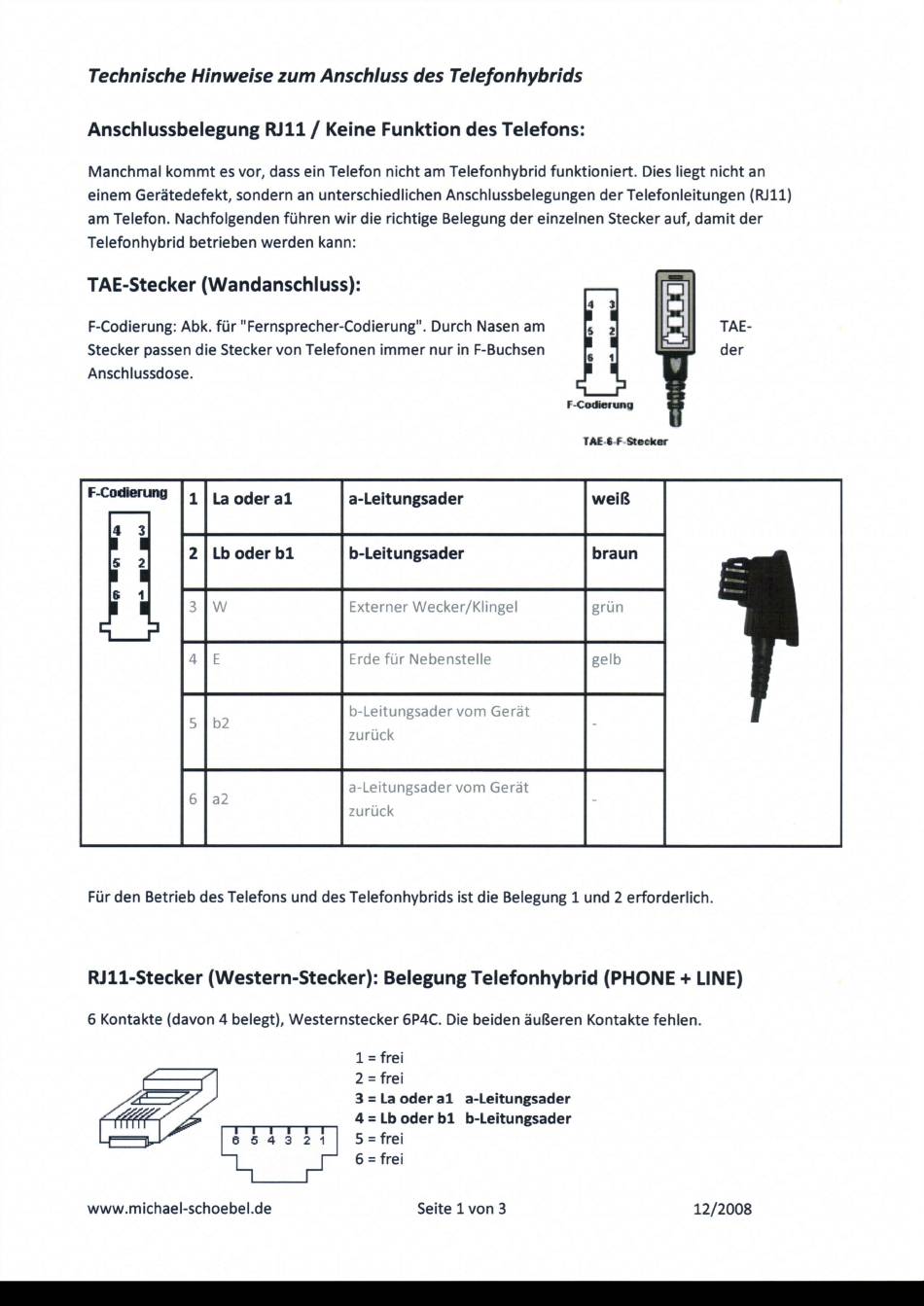

Technische Hinweise zum Anschluss des Telefonhybrids
Anschlussbelegung
RJ11/ Keine Funktion des Telefons:
Manchmal kommt es vor, dass ein Telefon nicht am Telefonhybrid funktioniert. Dies liegt nicht an
einem Gerdtedefekt, sondern an unterschiedlichen
Anschlussbelegungen
der Telefonleitungen
(RJ11)
am Telefon. Nachfolgenden
flihren wir die richtige Belegung der einzelnen Stecker auf, damit der
Telefonhybrid betrieben werden kann:
TAE-Stecker (Wa ndanschl uss) :
F-Codierung:
Abk. f0r "Fernsprecher-Codierung".
Durch Nasen am
Stecker passen die Stecker von Telefonen immer nur in F-Buchsen
Anschlussdose.
rlE.3-f'Srcc*r
Ftir den Betrieb des Telefons und des Telefonhybrids
ist die Belegung 1 und 2 erforderlich.
RJ I l-Stecker (Western-Stecker): Belegung Telefonhybrid (PHON E + Ll N E)
6 Kontakte (davon 4 belegt), Westernstecker 6P4C. Die beiden iuBeren Kontakte fehlen.
1 = frei
2 -- frei
3 = La oderal
a-Leitungsader
4 = Lb oder b1 b-Leitungsader
5 = frei
5 = frei
fi
t€odorune
TAE-
der
F{orhutg
t
[a oder a1
a-Leitungsader
weiB
2
Lb oder bl
b-Leitungsader
braun
?
W
Externer Wecker/Kl ingel
grtin
4 E
Erde fi.ir Nebenstelle
g e l b
5 b2
b-Leitungsader
vom Gerdt
zurlick
6 a 2
a-Leitungsader
vom Gerdt
zu rtick
www.michael-schoebel.de
Seite l von 3
L2/2008
