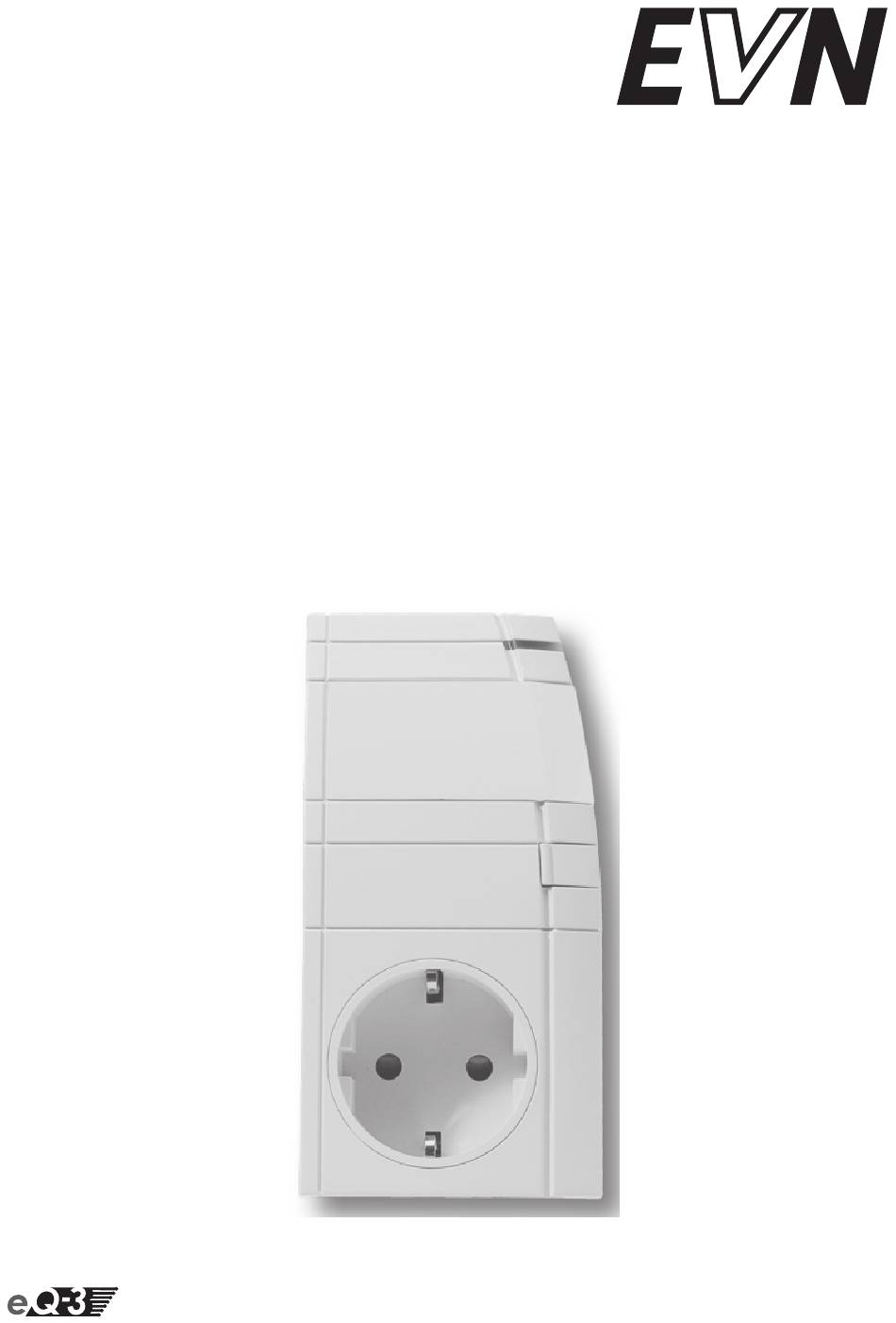

- Page 1 Bedienungsanleitung Operating Manual EVN SmartHome Zwischenstecker Funk-Schaltaktor 1-fach, Zwischenstecker-Thermostat (S. 2) Plug Adapter Wireless switching actuator 1-channel, plug adapter-thermostat (p. 16) BC-TS-Sw-Pl-EV...
-
Page 2: Table Of Contents
Inhaltsverzeichnis 1. Bestimmungsgemäßer Einsatz ........3 2. Übersicht ..............4 3. Sicherheitshinweise .............5 4. Entsorgungshinweise ..........6 5. Inbetriebnahme / Anlernen ..........6 5.1 Steuerung Elektroheizung ........7 5.2 Steuerung Warmwasserboiler ......10 6. Ablernen / Reset ............13 7. LED-Blinkverhalten ............13 8. Verhalten nach Spannungswiederkehr .....14 9. -
Page 3: Bestimmungsgemäßer Einsatz
1. Bestimmungsgemäßer Einsatz Mit dem Zwischenstecker haben Sie die Möglichkeit, Elek- troheizungen und Warmwasserboiler per Funk zu steuern. Elektroheizungen Elektroheizungen können mit dem Zwischenstecker kom- fortabel über die Software reguliert werden. Individuell kon- figurierte Temperatureinstellungen und Wochenprogramme werden dabei über die Software an den Wandthermostat gesendet. -
Page 4: Übersicht
2. Übersicht Geräte-LED Anlerntaste... -
Page 5: Sicherheitshinweise
3. Sicherheitshinweise Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie Verpackungsma- terial nicht achtlos liegen, dies kann für Kinder zu einem gefährlichen Spielzeug werden. Öffnen Sie das Gerät nicht, es enthält keine durch den Anwender zu wartenden Teile. Im Fehlerfall schi- cken Sie das Gerät an den Service. -
Page 6: Entsorgungshinweise
Beachten Sie auch die Sicherheitshinweise in der Bedienungsanleitung Ihrer Elektroheizung bzw. Ih- res Warmwasserboilers. Betreiben Sie das Gerät nur in Innenräumen und vermeiden Sie den Einfluss von Feuchtigkeit, Staub sowie Sonnen- oder Wärmebestrahlung. Jeder an- dere Einsatz als in dieser Bedienungsanleitung be- schrieben ist nicht bestimmungsgemäß... -
Page 7: Steuerung Elektroheizung
Sie können das Gerät • zur Steuerung von Elektroheizungen oder • zum An- und Ausschalten von Warmwasserboilern verwenden. 5.1 Steuerung Elektroheizung Mit dem Zwischenstecker können Sie in Verbindung mit einem Wandthermostat ortsfeste Elektroheizungen, die über einen Stecker angeschlossen werden, bequem über die Software steuern. - Page 8 Eigener Raum in der Software • Stecken Sie den Zwischenstecker in eine Steckdose. • Schließen Sie den elektronischen Heizkörper an den Zwischenstecker an. • Lernen Sie zunächst den Wandthermostat über die Soft- ware an den Cube an. Starten Sie dafür die Geräteer- kennung auf Ihrer lokalen Steuerungssoftware.
- Page 9 an den Cube an. Starten Sie dafür wieder die Geräteer- kennung auf der lokalen Steuerungssoftware. • Aktivieren Sie den Anlernmodus am Zwischenstecker mit einem langen Tastendruck der Anlerntaste (B). Die Geräte-LED (A) beginnt zu blinken. Der Anlernvorgang bleibt für 30 Sekunden aktiv. >...
-
Page 10: Steuerung Warmwasserboiler
Die gleichzeitige Steuerung von herkömmlichen Heizkörpern und elektronischen Heizkörpern in ei- nem Raum ist nicht möglich. Wenn Sie in einem System gleichzeitig herkömmliche Heizkörper über den Heizkörperthermostat und elektrische Heizkör- per über den Zwischenstecker regulieren möchten, müssen für die Geräte jeweils separate Räume in der Software zugeordnet werden. - Page 11 Eigener Raum in der Software • Stecken Sie den Zwischenstecker in eine Steckdose. • Schließen Sie den elektronischen Warmwasserboiler an den Zwischenstecker an. • Lernen Sie den Zwischenstecker über die Software an den Cube an. Starten Sie dafür die Geräteerkennung auf Ihrer lokalen Steuerungssoftware.
- Page 12 > 3 Sek. • Nach erfolgreichem Anlernen blinkt die Geräte-LED (A) für 1 Sekunde auf und der Zwischenstecker erscheint in der Software. • Legen Sie jetzt in der Software einen neuen, eigenen Raum für den Zwischenstecker (z.B. „Warmwasserboi- ler“) an. Fügen Sie diesem Raum nur den Zwischenste- cker und keine anderen Komponenten hinzu.
-
Page 13: Ablernen / Reset
6. Ablernen / Reset Der Auslieferungszustand des Zwischensteckers kann ma- nuell wieder hergestellt werden. Dabei gehen alle Einstel- lungen und Informationen über angelernte Geräte verloren. Bevor Sie den Zwischenstecker auf Werkzustand zurücksetzen, löschen Sie das Gerät zuerst aus der Software. •... -
Page 14: Verhalten Nach Spannungswiederkehr
8. Verhalten nach Spannungswiederkehr Nach dem Einschalten der Betriebsspannung (Wieder- kehr der Netzspannung) sendet der Zwischenstecker sei- nen Status an den Cube. Damit bei Spannungswiederkehr (etwa nach Netzspannungsausfall oder Abschaltung) nicht alle Geräte gleichzeitig senden, wartet das Gerät eine zu- fällige Verzögerungszeit vor dem Senden ab. -
Page 15: Technische Eigenschaften
10. Technische Eigenschaften Kurzbezeichnung: BC-TS-Sw-Pl-EV Versorgungsspannung: 230V / 50 Hz Maximale Schaltleistung: Dauerlast bis zu 2800W; <10s bis 16A Lastart: ohmsche Last, cos ≥0,95 Stromaufnahme: 3,5 mA Ruhebetrieb Relais: Schließer, 1-polig Schaltertyp: unabhängig montierter Schalter Betriebsart: Konstruktionsart: freistehendes Regel- und Steuergerät Wirkungsweise: Typ 1C Verschmutzungsgrad:... - Page 16 Table of contents 1. Intended use ..............17 2. Overview ..............18 3. Safety instructions .............19 4. Instructions for disposal ..........20 5. Initial operation / Teach-in .........20 5.1 Electric heating control ........21 5.2 Boiler control .............23 6. Reset ................25 7. LED flashing sequences ..........26 8.
-
Page 17: Intended Use
1. Intended use With the Plug Adapter, electric heatings and boilers can be controlled via radio. Electric heatings With the Plug Adapter, electric heatings can be controlled comfortably via the Software. Individually configured temperature settings and week pro- grammes are sent via the Software to the Wall Thermostat. The Wall Thermostat measures the actual temperature in the room and - depending on the desired setpoint tempe- rature - switches the Plug Adapter on and off. -
Page 18: Overview
2. Overview Device LED Teach-in button... -
Page 19: Safety Instructions
3. Safety instructions This device is not a toy; do not allow children to play with it. Do not leave packaging material lying around, as it can be dangerous in the hands of a child. Do not open the device: it does not contain any com- ponents that need to be serviced by the user. -
Page 20: Instructions For Disposal
The device may only be operated indoors and must be protected from the effects of damp and dust, as well as solar or heat radiation. Using this device for any purpose other than that described in this oper- ating manual does not fall within the scope of in- tended use and shall invalidate any warranty or li- ability. -
Page 21: Electric Heating Control
5.1 Electric heating control In connection with the Wall Thermostat, the Plug Adapter can comfortably control stationary electric heatings that are connected to a plug via the Software. The Wall Thermostat measures the actual temperature in the room and - depending on the desired setpoint tempe- rature - switches the Plug Adapter on and off. - Page 22 Software. Therefore, start the device detection via the local software. For first setting please use the install wi- zard. You will attain to „Geräteerkennung“. If you alrea- dy use the system, you will find „Geräteerkennung“ via menu item „Meine Geräte“. •...
-
Page 23: Boiler Control
• Add the Plug Adapter to the same room as the Wall Ther- mostat previously. The teach-in procedure has success- fully been completed. Via the Software, you can now control and regulate your electric heating. To be able to control your electric heating, the Plug Adapter and the Wall Thermostat have to be allo- cated to the same room in the Software. - Page 24 Separate room in the Software • Plug in the Plug Adapter into a power socket. • Plug in your boiler into the Plug Adapter. • Teach-in the Plug Adapter to the Cube via the Software. Therefore, start the device detection via the local soft- ware.
-
Page 25: Reset
> 3 Sek. • If teach-in has been successful, the device LED (A) starts to flash for 1 sec. and the Plug Adapter will ap- pear in the Software. • Add a new room only for the Plug Adapter (e.g. „Boiler“) in the Software. -
Page 26: Led Flashing Sequences
Before resetting the Plug Adapter, please first de- lete the device from the Software. • Unplug the Plug Adapter from the socket. • Press and hold down the teach-in button (B) and at the same time plug in the Plug Adapter to the socket again. Release the teach-in button (B), as soon as the LED changes from shining to flashing. -
Page 27: Information About Radio Operation
9. Information about radio operation Radio transmission is performed on a non-exclusive transmission path, which means that there is a possibility of interference occurring. Interference can also be caused by switching operations, electrical motors or defective electrical devices. The range of transmission within buildings can differ greatly from that available in the open air. -
Page 28: Technical Characteristics
10. Technical characteristics Short description: BC-TS-Sw-Pl-EV Power supply: 230V / 50 Hz Max. current consumption: Permanent load up to 2800W; <10s to 16 Load type: ohmic load, cos ≥0,95 Power consumption: 3,5 mA standby Relay: Make-contact, 1-pole Switch type: Independently mounted switch Operating mode: Construction type:... - Page 32 Hersteller: eQ-3 AG Maiburger Straße 29 26789 Leer www.eQ-3.com...
