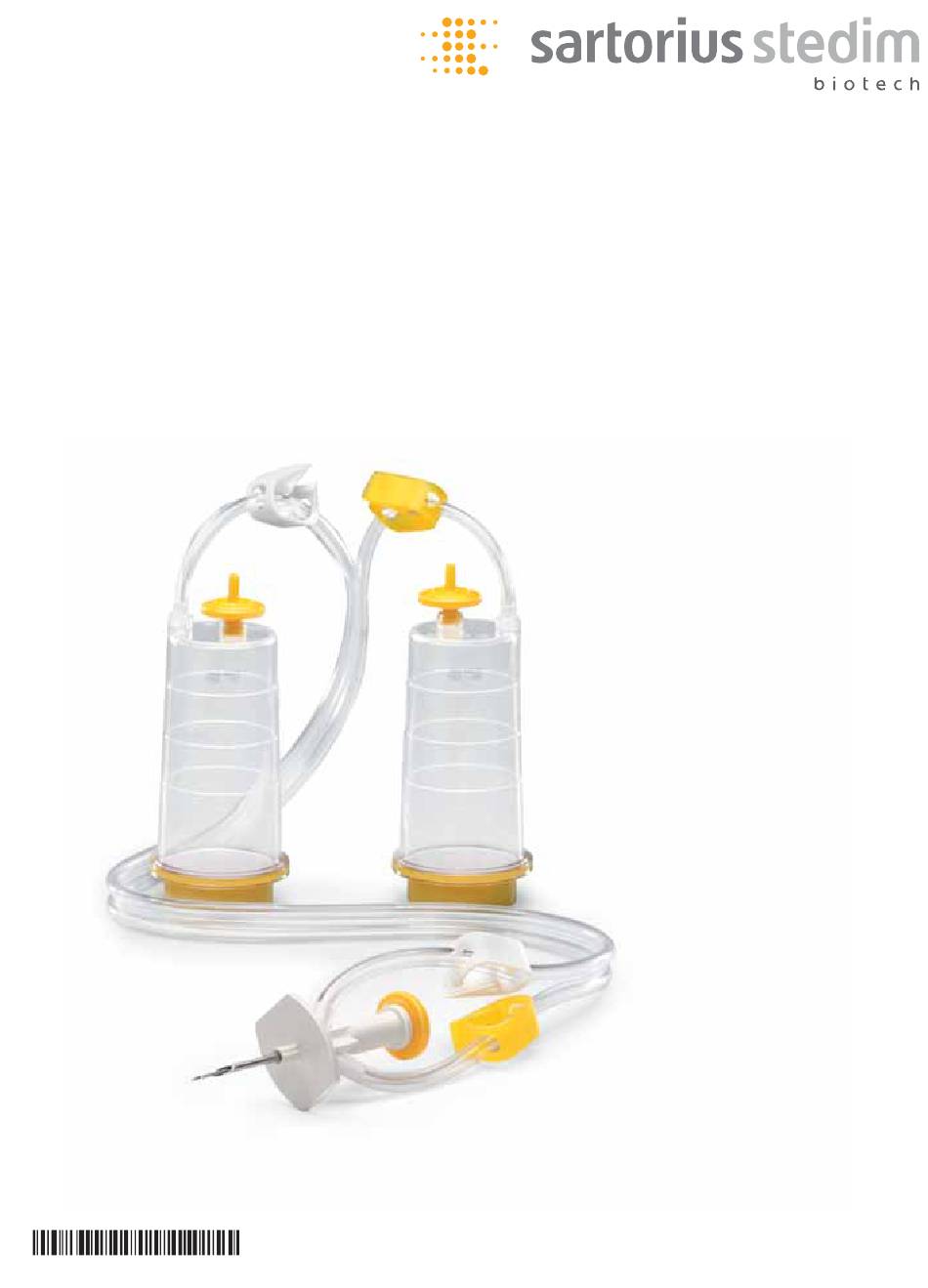

- Page 1 Instructions for Use | Bedienungsanleitung ® Sterisart NF alpha 16466-ACD, 16467-ACD ® Sterisart NF gamma 16466-GBD, 16467-GBD 85030-516-79 Vers. 05|2010...
- Page 2 Contents | Inhalt English Page 3 ............Deutsch Seite 13 .
-
Page 3: Table Of Contents
Table of Contents ® ® Sterisart NF alpha | Sterisart NF gamma – Overview ......Description . -
Page 4: Sterisart Nf Alpha | Sterisart Nf Gamma - Overview
® Sterisart NF alpha | ® Sterisart NF gamma – Overview Instructions for Use in Sterility Testing According to International Pharmacopeias alpha gamma Pos. Designation Pre-installed tube clamp Vent filter ® Sterisart container Wing nut plug Rubber cap Dual-needle metal spike for closed containers (16466) Metal needle for open containers (16467) Spike with vent Filter Tubing... -
Page 5: Description
Scope of the lnstructions for Use These instructions are applicable to the following products: 16466 ACD Sterisart ® NF alpha with 4 cm vented dual-needle metal spike for closed containers (pack of 10, individually packed, EtO sterilized) 16467 ACD ® Sterisart NF alpha with 5.2 cm needle for open containers (pack of 10, individually packed, EtO sterilized) -
Page 6: Intended Purpose
® Type Sterisart NF gamma: ® Packaging as for Sterisart NF alpha, with the exception that the gas-impermeable, clear plastic tray is sealed with gas-impermeable cover sheet. Sterilization is carried out with gamma irradiation. The gas-impermeable boxes enable the outer surfaces to be sterilized by usual isolator procedures without passage of sterilant through to the box and the Sterisart ®... -
Page 7: Specifications
Specifications Max. operating pressure: 3 bar (44 psi) at 20°C Max. operating temperature: 50 °C Chemical compatibility: Details on request Please follow the instructions for use starting on the next page. Sterisart ® NF alpha | Sterisart ® NF gamma – Overview... -
Page 8: Preparation For Use In The Sterilization Area Of An Isolator
1. Preparation for use in the sterilization area of an isolator ® Sterisart NF gamma only: Open the standard package and the plastic bag to remove the quantity of individual packs required for the number of sterility tests to be performed. Place the individual packs, still enclosed in the gas-impermeable box, in the sterilization area. -
Page 9: Before Sample Filtration
2. Before sample filtration ® Sterisart NF alpha and gamma: ® Cut the box open and take out the Sterisart NF system. ® Seat the two Sterisart NF containers in the pump holder. Thread the Sterisart ® NF tubing in the pump head, following the instructions given for the pump used. -
Page 10: After Filtration Of The Samples And The Washing Solution
4. After filtration of the samples and the washing solution ® Switch off the pump. Tightly seal the outlet of each Sterisart NF container with a plastic wing nut plug, twisting it about half a turn clockwise while pressing it on. Remove the rubber caps, from the vent filters. -
Page 11: Filling With Nutrient Media
5. Filling with nutrient media Nutrient medium 1 (Thioglycollate Broth): Close the white tube clamp at the outlet of the Y-distributor. With version 16466: Insert the dual-needle metal spike into the pierceable closure of a closed container of the broth. With version 16467: Immerse the needle in the broth in an open container, or pierce the closure of a closed broth container with the needle and the venting needle. -
Page 12: Incubate The Containers According To The Respective Regulations
® Seal off the two pieces of tubing just above the Sterisart NF containers by closing the pre-installed tubing clamps. Cut off the tubings above the clamps. 6. Incubate the containers according to the respective regulations Aerobic incubation and anaerobic incubation. Incubate the containers according to the respective regulations... - Page 13 Inhalt ® ® Sterisart NF alpha | Sterisart NF gamma – Übersicht ......Produktbeschreibung ............. Verpackung .
-
Page 14: Sterisart ® Nf Alpha | Sterisart
® Sterisart NF alpha | ® Sterisart NF gamma – Überblick Bedienungsanleitung für den Sterilitätstest nach inter nationalen Pharmakopöen alpha gamma Pos. Beschreibung Vormontierte Schlauchklemme Luftfilter ® Sterisart Behälter Flügelstopfen Gummikappe Metall-Doppelnadel für geschlossene Behälter (16466) Metallnadel für offene Behälter (16467) Belüftungsfilterkanüle Schlauch Zusätzlicher Kunststoffbeutel... -
Page 15: Produktbeschreibung
Geltungsbereich dieser Bedienungsanleitung Diese Bedienungsanleitung bezieht sich auf folgende Produkte: 16466 ACD Sterisart ® NF alpha mit 4 cm Metall-Doppelnadel für geschlossene Behälter (10 Stück, einzeln verpackt, EtO-sterilisiert) 16467 ACD ® Sterisart NF alpha mit 5,2 cm Metallnadel für offene Behälter (10 Stück, einzeln verpackt, EtO-sterilisiert) 16466 GBD Sterisart... -
Page 16: Vorgesehener Anwendungs Bereich
® Typ Sterisart NF gamma: ® Einzelne Verpackung wie Sterisart NF alpha, jedoch ist die Kunststoffschachtel mit einem gasundurchlässigem Deckblatt verschlossen. Die Sterilisation erfolgt hierbei mittels Gamma-Bestrahlung. Die gasundurchlässige Ver packungseinheit ermöglicht es, dass die äußeren Flächen der Verpackung im Sterilisations bereich eines Isolators sterilisiert werden können, ohne das das eingesetzte Sterilisationsmittel (hier H ®... -
Page 17: Technische Daten
Technische Daten Maximalbetriebsdruck: 3 bar bei 20 °C Maximalbetriebstemperatur: 50°C Chemische Beständigkeit: Angaben auf Anfrage Bedienung: Bitte folgen Sie den Hinweisen ab der nächsten Seite. Sterisart ® NF alpha | Sterisart ® NF gamma – Übersicht... -
Page 18: Vorbereitung Im Sterilisationsbereich Des Isolators
1. Vorbereitung im Sterilisationsbereich des Isolators ® Nur Sterisart NF gamma: ® Entnahme der einzeln-verpackten Sterisart Systeme in der Menge der durchzu- führenden Tests aus der Normpackung und aus dem zusätzlichem Kunststoffbeutel. Einbringen der einzelnen, in gasundurchlässigen Kunststoffschachteln verpackten Sterisart ®... -
Page 19: Vor Der Probenfiltration
2. Vor der Probenfiltration ® Sterisart NF alpha und gamma: ® Öffnen einer Verpackung und Entnahme des Sterisart NF Systems. ® Einsetzen der Sterisart NF Behälter in die Pumpen-Aufnahme. Einlegen des Sterisart ® NF Schlauchsystems in den Pumpenkopf (bitte Bedienungsanleitung der Pumpe beachten). Festes Verschließen der zwei Luftfilter mit den beiliegenden Gummikappen. -
Page 20: Nach Filtration Der Proben Und Der Waschlösung
4. Nach Filtration der Proben und der Waschlösung ® Verschließen der Sterisart NF Behälter ausgangsseitig mit beiliegenden Stopfen (fest mittels einer Rechtsdrehung aufsetzen). Entfernen der Gummikappen von den Luftfiltern. Nach Filtration der Proben und der Waschlösung... -
Page 21: Auffüllen Mit Nährmedium
5. Auffüllen mit Nährmedium Nährmedium 1 (Thioglycolat-Medium): Schließen der weißen Schlauchklemme am Ausgang des Y-Verteilerstücks. Mit Ausführung 16466 und geschlossenen Mediumbehälter: Einstechen der Metall-Doppelnadel in den Mediumbehälter. Mit Ausführung 16467 und offenen Mediumbehälter: Entnahme des Mediums über die Metallnadel. Mit Ausführung 16467 und geschlossenen Mediumbehälter: Einstechen der Metallnadel sowie der Belüftungsfilterkanüle in den Verschluss des Behälters. -
Page 22: Inkubieren Nach Den Jeweiligen Bestimmungen
® Abklemmen beider Schläuche oberhalb der Sterisart NF Behälter mittels vormontierter Schlauchklemmen. Abschneiden der Schläuche. 6. Inkubieren nach den jeweiligen Bestimmungen Aerobe Bebrütung und anaerobe Bebrütung. Inkubieren nach den jeweiligen Bestimmungen... - Page 24 Sartorius Stedim Biotech GmbH August-Spindler-Str. 11 37079 Goettingen, Germany Phone +49.551.308.0 Fax +49.551.308.3289 www.sartorius-stedim.com Copyright by Sartorius Stedim Biotech GmbH, Goettingen, Germany. All rights reserved. No part of this publication may be reprinted or translated in any form or by any means without the prior written permission of Sartorius Stedim Biotech GmbH.
