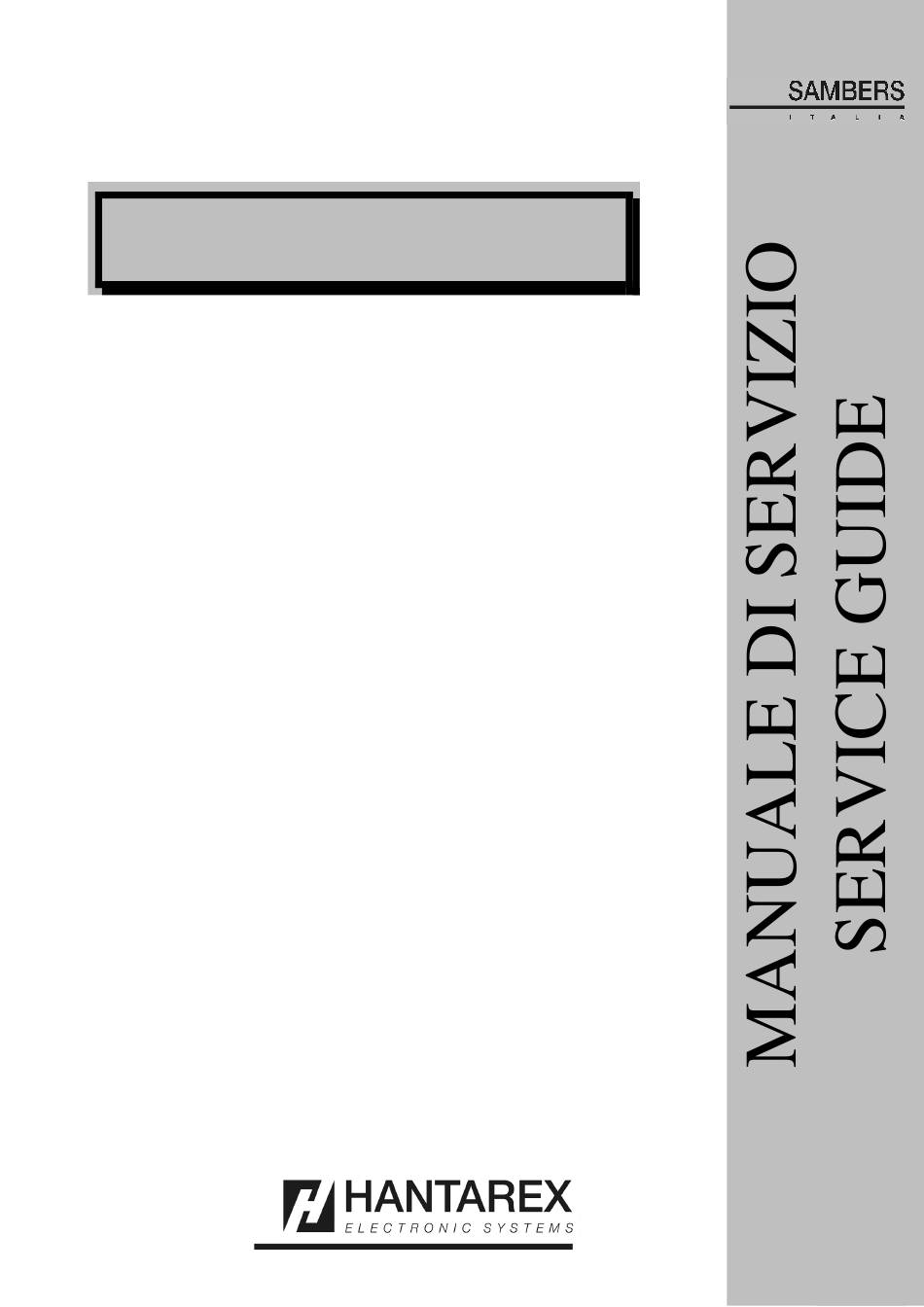

  • Page 1 MONITOR EQ/3...
  • Page 2 Product specifications are subject to change without notice. Questo “Manuale di Servizio” è relativo ai monitor HANTAREX modello CT MTC – MGG 21” 25” 28” 29” 29” 34” – EQ/3. This “Service Manual” is related to HANTAREX monitor models CT MTC – MGG 21” 25” 28” 29” 29” 34” – EQ/3.

  • Page 3: Precauzioni Di Sicurezza

    L’apparecchio non contiene parti di ricambio o punti di regolazione interni manipolabili dall’utilizzatore. La riparazione con parti di ricambio non originali, soprattutto quelle a cui è affidata la sicurezza dell’apparecchio, può causare pericolo d’incendio o di folgorazione e può comprometterne le prestazioni. VI-EQ/3 M. S. - 0012...

  • Page 4: Caratteristiche Tecniche

    Ingresso video: 0,7 Vpp su 75Ω . Sincronismo negativo. Ingresso RGB: 0,7 Vpp con sincronismo negativo, positivo e sync on green selezionabile. Ingresso Audio: 0,5 Vrms. Ingresso per tensione di commutazione veloce RGB: 1,5 ÷ 12 V VI-EQ/3 M. S. - 0012...
  • Page 5 Premuto una volta passa al parametro sulla destra. Tasto freccia a sinistra: Premuto una volta passa al parametro sulla sinistra. NOTA : Il monitor ritorna automaticamente allo stato normale (uscendo dal menù OSD) superati 30 secondi dall’ultima attività di tastiera. 2.1 2 VI-EQ/3 M. S. - 0012...
  • Page 6 Nella versione con comandi anteriori una tastiera comandi locali a cinque tasti, analoga a quella riportata al punto 1 della precedente figura, è localizzata nella parte frontale bassa del monitor. La funzionalità dei singoli tasti rimane invariata. VI-EQ/3 M. S. - 0012...
  • Page 7 Errore di accesso I2C a E2PROM IC15 NOTA : COME ENTRARE IN MODO "SERVICE" Portare il cursore sul simbolo " @ " e tenere premuto il tasto ENTER fino a che il cursore non diventi rosso. VI-EQ/3 M. S. - 0012...

  • Page 8: Parti Di Ricambio

    PARTI DI RICAMBIO 62004730 Modulo Comandi locali 34076570 Connettore 6 vie 50430850 Touch Switch 90ø 62005490 Modulo Filtro Rete e Degauss EQ/3 20180040 Diodo Led rosso 3MM 20400429 Transistor BC 547 B NASTRATO 20620320 I.C. MAC 8N TRIAL 20620330 I.C. TLP 3063/D4-LF2...

  • Page 9: Vi-Eq/3 M. S

    Diodo SMD SOT 23 BAS 16 D3-10-20-22-25-38 20110047 Diodo SMD SOT 23 BAT 54 D35-36-37-39 20300002 Transistor SMD SOT 23 BC 847B T1-2-6-7-9-10-11-12-13-19-21-22-23-24 20300003 Transistor SMD SOT 23 BC 857B T3-4-5-8-17-18-20 20400140 Transistor SMD SOT 23 BCV 27 VI-EQ/3 M. S. - 0012...
  • Page 10 WAVE FORMS BLOCK DIAGRAM CIRCUIT DIAGRAM Product specifications are subject to change without notice. This “User guide” is related to HANTAREX monitors models CT - MTC – MGG 21” 25” 28” 29” 29” 34” – EQ/3 VI-EQ/3 M. S. - 0012...

  • Page 11: Safety Precautions

    Repairs with non- original spare parts, especially those intended for the appliance's safety, could cause fires or electrocution and compromise its performance. VI-EQ/3 M. S. - 0012...

  • Page 12: Technical Specifications And Input Connections

    SCART socket Video input: 0,7 Vpp at 75Ω. Negative synchronism. RGB input: 0,7 Vpp with negative, positive synchronism, and selectable sync on green. Audio input: 0,5 Vrms. Fast RGB voltage commutation input: 1,5 - 12 V VI-EQ/3 M. S. - 0012...
  • Page 13 Left arrow button: Press once to move to the parameter on the left. NOTE: The monitor will automatically return to it normal state, the OSD menu will close, after 30 seconds of inactivity. 2.1 2 VI-EQ/3 M. S. - 0012...
  • Page 14 In the front control version, the analog, 5-button control panel shown in point 1 in the previous photo is on the lower front part of the monitor. The functions of the individual key remain the same VI-EQ/3 M. S. - 0012...
  • Page 15 Write error on E2PROM IC 15 Access error I2C to E2PROM IC15 NOTE : HOW ENTER IN THE "SERVICE" MODE Move the cursor to " @ " , press the ENTER key until cursor will become red. VI-EQ/3 M. S. - 0012...

  • Page 16: Spare Parts

    PTC 22R 15A PTC1 28020470 Mains filter 2x40 mH 34073410 3 ways Male connector 34076561 3 ways connector 62005610 Socket module EQ/3 VER. B 20100012 Diodo BA 159 D1-4-7-8 20420159 Transistor BF 423/BF 421 T2-7-11-14 20420219 Transistor BF 422-BF 422 L/RA...
  • Page 17 SMD diode SOT 23 BAS 16 D3-10-20-22-25-38 20110047 SMD diode SOT 23 BAT 54 D35-36-37-39 20300002 SMD transistor SOT 23 BC 847B T1-2-6-7-9-10-11-12-13-19-21-22-23-24 20300003 SMD transistor SOT 23 BC 857B T3-4-5-8-17-18-20 20400140 SMD transistor SOT 23 BCV 27 VI-EQ/3 M. S. - 0012...
  • Page 18 VI-EQ/3 M. S. - 0012...
  • Page 19 VI-EQ/3 M. S. - 0012...
  • Page 20 VI-EQ/3 M. S. - 0012...
  • Page 21 VI-EQ/3 M. S. - 0012...
  • Page 22 VI-EQ/3 M. S. - 0012...
  • Page 23 VI-EQ/3 M. S. - 0012...
  • Page 24 VI-EQ/3 M. S. - 0012...
  • Page 33 made by SAMBERS ITALIA S.P.A. Via Casignolo, 50 – 20092 Cinisello B. (MI) Tel. 02/66073.1 – fax 02/618.25.58 – 660.10.188...
