Timeswitch 901 Series Manual

901 401
/
Serie Serie
ESPECIFICACIONES
Voltajes de Alimentación • 110 VCA / 120 VCA , 50/60 Hz, ±10%
(en la misma Unidad)
• 220 VCA / 240 VCA , 50/60 Hz, ±10%
Consumo
• Resistencia de platino Pt100
Tipos de Transductores
• Termopar tipo J
que pueden aceptar
• Termopar tipo K
Protección contra
Sensor Abierto
• ON/OFF con Histéresis
Tipos de Control
• Proporcional con Offset fijo del 50% (sólo serie 401)
disponibles
• Proporcional con Offset ajustable (sólo serie 901)
• Proporcional-Derivativo con Offset ajustable (sólo serie 901)
• 1% del rango (sistema de calentamiento)
Histéresis
(Control ON/OFF) • 2% del rango (sistema de enfriamiento) (sólo serie 901)
Banda Proporcional
(Control P y PD)
• -50°C a +50°C (sólo Pt100, serie 901)
• 0°C a 100°C
Rangos de Temperatura
• 0°C a 200°C
disponibles
• 0°C a 400°C
• 0°C a 800°C

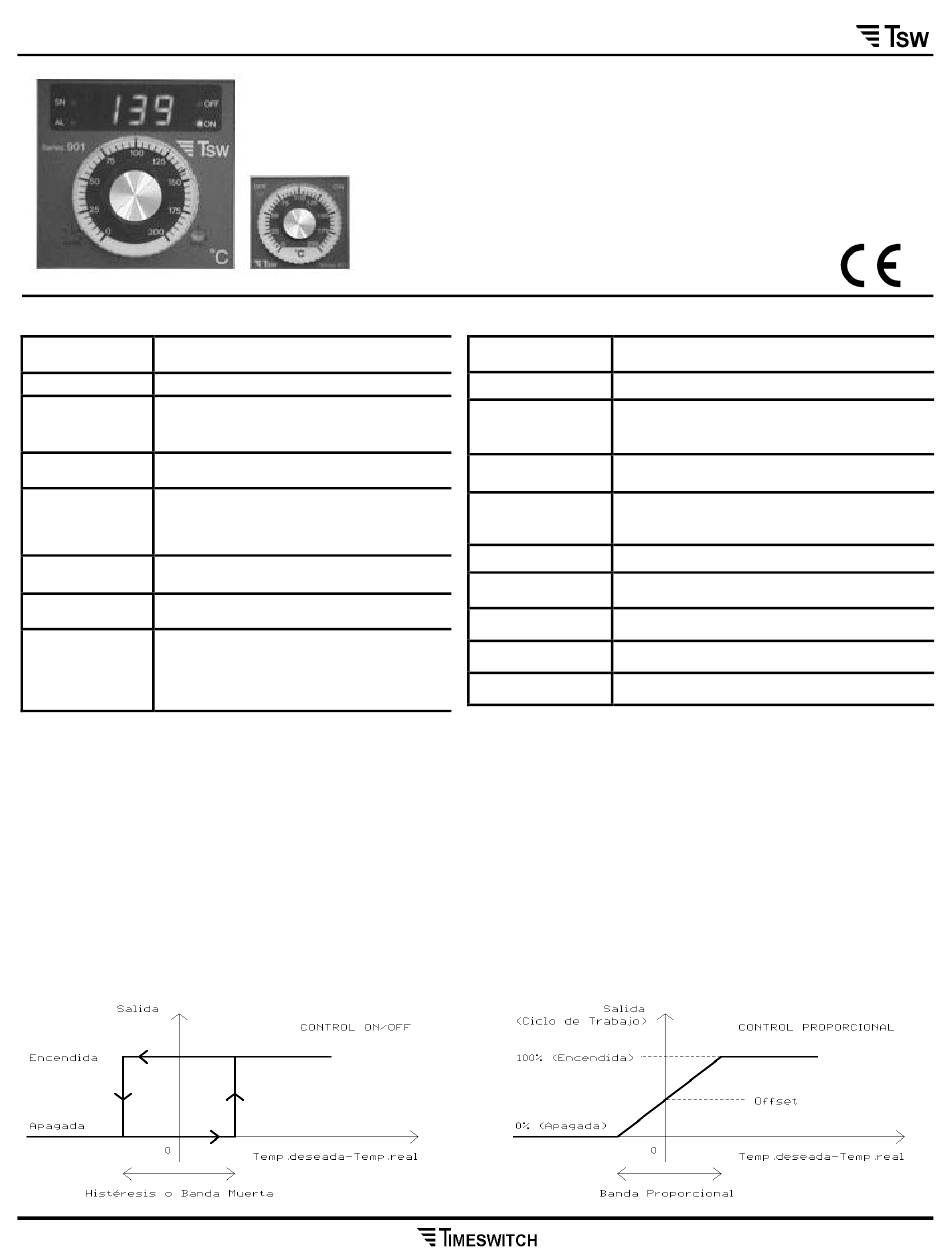

MODOS DE CONTROL
O/O – ON/OFF con Histéresis
En un control ON/OFF la salida toma únicamente dos valores: encendido o
apagado. Cuando la temperatura es mayor a la deseada, la salida se apaga en el
caso de sistemas de calentamiento o se enciende en el caso de sistemas de
enfriamiento. Cuando es menor, toma el valor opuesto.
Los controles de este tipo cuentan con histéresis o banda muerta para evitar que la
salida sea inestable cuando la temperatura se acerque al valor deseado.
P – Proporcional
Este control es más preciso que el ON/OFF. En este caso, se sustituye la banda
muerta por una banda proporcional. Cuando la diferencia entre la temperatura del
proceso y la temperatura deseada es muy grande, la salida se encontrará apagada
o encendida, como en el control ON/OFF. Sin embargo, cuando sea pequeña, la
salida será directamente proporcional a esta diferencia.
La banda proporcional se define como la diferencia entre ambas temperaturas que
hace que la salida pase de estar completamente encendida a estar completamente
apagada, o viceversa, y se expresa como un porcentaje del rango.
Serie 901: 3VA (máx), Serie 401: 1.8VA (máx)
Salida se desactiva (excepto acción directa)
3% del rango
( sólo serie 901)
(sólo termopar J ó K, sólo serie 901)
CONTROLADORES DE TEMPERATURA ANALÓGICOS
• Serie 901: Controlador de temperatura analógico, con indicador de tres
dígitos, en empaque de 1/4 DIN (96mm x 96mm)
• Serie 401: Controlador de temperatura analógico, sin indicador, en empaque
de 1/16 DIN (48mm x 48mm)
• Disponibles con entrada para Pt100, o termopar J ó K
• Varios rangos de temperatura y modos de operación disponibles
• Excelente exactitud y repetibilidad
• La misma unidad se puede conectar a 110/120 VCA ó 220/240 VCA
• Salida por relevador de 1PDT ó salida por voltaje para SSR
• Instalación en tablero; terminales de tornillo
• Aprobación Europea CE
• Muy económicos
Exactitud
Repetibilidad
Salidas disponibles
Periodo del ciclo
(Control P y PD)
Indicadores
Temperatura de Operación
Empaque
Peso
Conexión
Montaje
PD – Proporcional-Derivativo
Este control es ideal para sistemas sumamente lentos, donde se necesita una
función extra que logre que el sistema reaccione rápidamente cuando una
perturbación externa origine un cambio brusco de temperatura.
Ajuste de Offset (Control P y PD, serie 901)
El potenciómetro de offset que se encuentra al frente del aparato ('RESET')
deberá ajustarse para lograr un buen control de la temperatura. El offset es
igual a la proporción de la salida que estará presente cuando la temperatura
del proceso sea igual a la temperatura deseada.
Salida por Proporción de Tiempo (Control P y PD)
Aun cuando no se cuente con salidas analógicas se puede lograr un control
que no sea ON/OFF. La salida conmutará a una velocidad mucho mayor que
el tiempo de respuesta del sistema. El ciclo de trabajo de la salida (duty
cycle) será directamente proporcional a la salida del control P o PD. El
inverso de la frecuencia de conmutación se conoce como periodo del ciclo.
de la Lectura: +/- 2% del rango (máx)
del Ajuste: +/- 1% del rango (máx)
± 0.5% del rango a temperatura y voltaje constantes
• Relevador Electromecánico de 1PDT:
5 A @ 250 VCA , carga resistiva
• Voltaje: 24 VCD @ 15mA (máx)
• 16 seg. para salida por relevador
• 2 seg. para salida por voltaje
• Indicador de tres dígitos de 15mm de altura (sólo serie 901)
• Edo. de la Salida: Encendido ('ON') / Apagado ('OFF')
• Aviso de Sensor Abierto ('SN') (sólo serie 901)
-10 ºC a 55 ºC
Caja de plástico de alta resistencia,
Serie 901: 1/4 DIN, Serie 401: 1/16 DIN
Serie 901: 360 g, Serie 401: 210 g
Terminales de tornillo
Montaje en tablero (postes de fijación incluidos)
