MANUAL

Timer 2010 med

Fjärrkontrol

WIRELESS TIMER CONTROL

UNIT

OFF

TIMER

CLOCK

ENTER

II/DEL.

Need help?

Do you have a question about the Timer 2010 and is the answer not in the manual?

Questions and answers

Summary of Contents for Calix Timer 2010

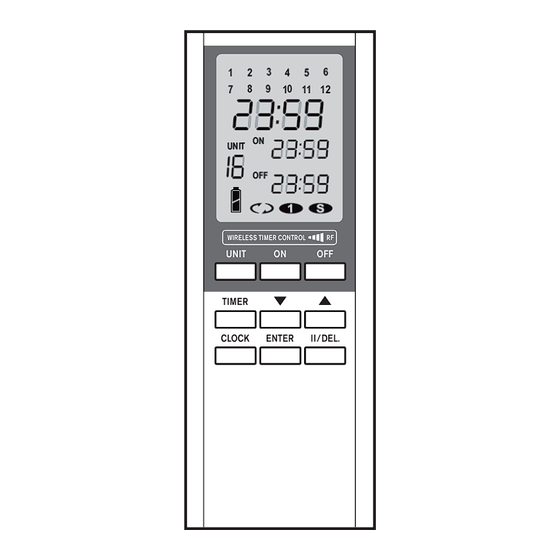

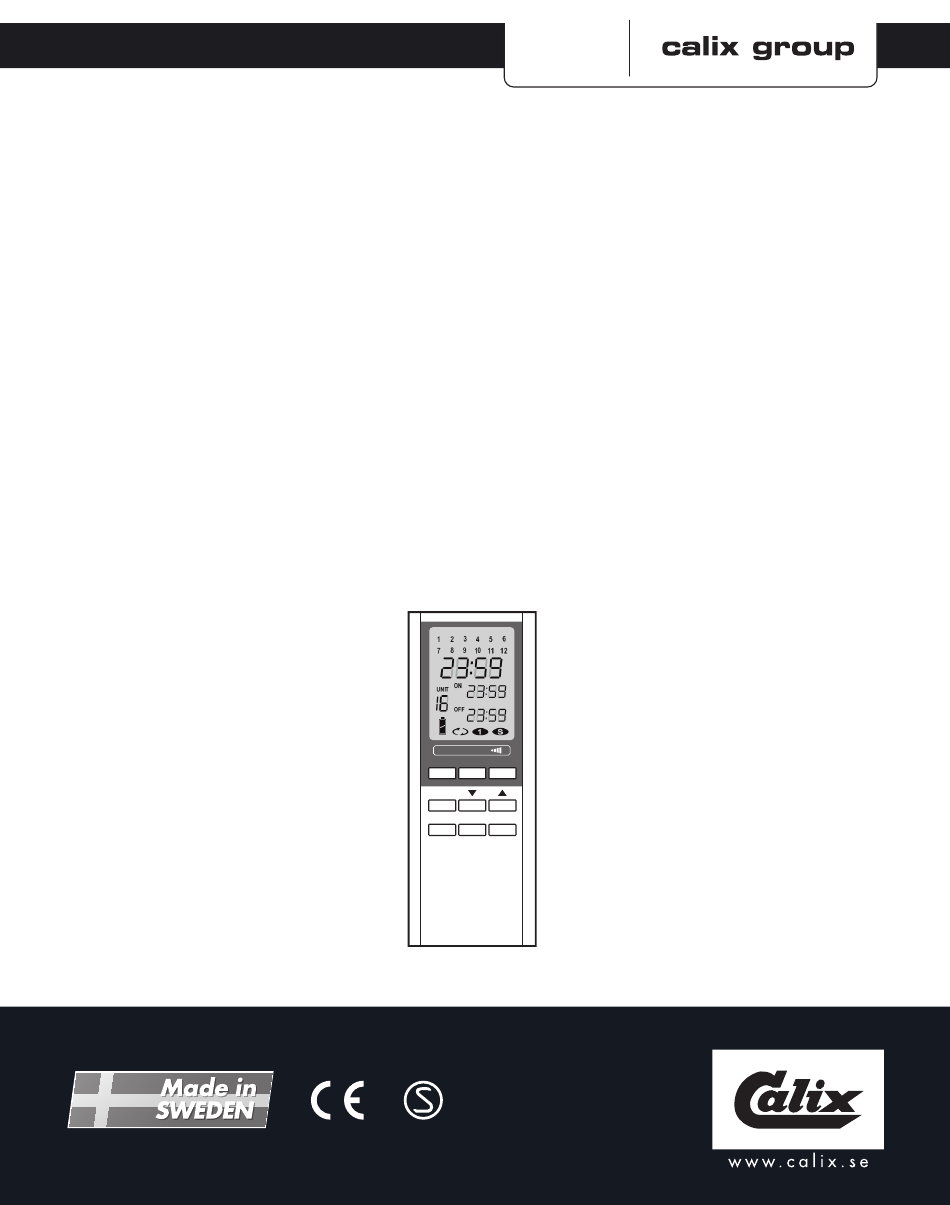

Page 1 MANUAL Timer 2010 med Fjärrkontrol WIRELESS TIMER CONTROL UNIT TIMER CLOCK ENTER II/DEL.
Page 2 Nyckelringssändare för styrning av/på. Första inställning Inställning av kodomkopplaren Observera att fordonet måste vara Öppna höljet på anslutet till nätspänning. baksidan. Välj en kod genom 1. Tryck på reläkontaktens inlärnings- knapp. att vrida väljaren med en liten 2. Reläkontaktens LED börjar blinka skruvmejsel.
Page 3 Digital fjärr- kontroll/timer Funktioner Digital fjärrkontroll för timerstyrning. 12 st timerinställningar AV/PÅ. Tydlig WIRELESS TIMER CONTROL UNIT display. Enkel och bekväm att an- vända. TIMER Beskrivning av knapparna CLOCK ENTER II/DEL. UNIT Knapp för val av mottagare. Mottagare PÅ Mottagare AV TIMER För att ställa in timern.
Page 4 WIRELESS TIMER CONTROL Display Att ställa klockan UNIT Klockan har 24-timmarsvisning. Innan du börjar programmera timern måste du ställa in klockan. TIMER CLOCK ENTER II/DEL. 1. Tryck på ”CLOCK” i 3 sekunder, siffrorna på displayen börjar blinka. 2. Använd “ ”-knapparna för att ställa in timmar och tryck ”ENTER”...
Page 5 Timerinställning – dagligen A Tryck på ”TIMER” och håll knap- pen intryckt under 3 sekunder. B Timerinställningarna visas på dis- playen och en av siffrorna blinkar. C Använd “ ” för att stega mel- lan valen. D Tryck på ”ENTER” för att bekräfta. E Tryck på...
Page 6 Pausa en timerinställning A Tryck på ”TIMER” och håll knap- pen nedtryckt under 3 sekunder. B Timerinställningarna visas på dis- playen och en av siffrorna blinkar. C Använd “ ” för att stega mel- lan valen. D Tryck på ”ENTER” för att bekräfta. E Tryck ”II/DEL.”...
Page 7 12 st AV/PÅ-inställningar Felsökning Du kan ställa in upp till 12 AV/PÅ- Problem Lösning tider med timern. Exempel: Låg bat- Byt ut litiumbatteriet 3V terinivå CR2032 1. Om du har tre mottagare och ställer in 2 PÅ/AV-tider för en Siffrorna Kontrollera litiumbatteriet mottagare kan du använda de 10 på...
Page 8 medlem av member of mitglied von...
Page 9 KÄYTTÖOHJE Timer 2010 KAUKO-OHJAUKSELLA WIRELESS TIMER CONTROL UNIT TIMER CLOCK ENTER II/DEL.
Page 10 Avaimenperä-ohjaus Päälle = 1 / Pois = 0 Ennen ohjauksen käyttöönottoa Koodinvaihtajan asennus Huomioi, että ajoneuvon on oltava Avaa takakansi. kytkettynä sähköverkkoon. Valitse haluttu koodisignaali 1. Paina releyksikön(=Rele) learn- painonappia. pienella ruuvi- meisselillä. 2. Releen LED-valo alkaa vilkkua hitaasti. Pariston vaihto 3.
Page 11 Digitaalinen kauko- ohjaus/ajastin Toiminnot Kauko-ohjaus ajastinohjaukseen. Selkeä näyttö. Helppo ja yksinkertainen WIRELESS TIMER CONTROL käyttää.12 kpl ohjelma mahdollisuutta UNIT on/off toiminnoille. Painikkeiden kuvaus TIMER UNIT Valitse vastaanottajarele CLOCK ENTER II/DEL. Järjestelmä PÄÄLLÄ Järjestelmä POIS TIMER Timerin ohjelmointi Selaa ylöspäin Selaa alaspäin CLOCK Aseta kellonaika ENTER Hyväksy...
Page 12 WIRELESS TIMER CONTROL Näyttö Kellon aika-asetus UNIT Kello on 24-tunnin näytöllä. Ennen kun alat ohjelmoida ajastinta on kelloaika asetettava. TIMER CLOCK ENTER II/DEL. 1. Paina ”CLOCK” painiketta 3 sek. ja kellon näyttö alkaa vilkkua. 2. Käytä “ ” asettaessasi kellon tunnit oikeaan aikaan.
Page 13 Päivittäinen ”Daily”-ajastinasetus A Paina ”TIMER” painiketta 3 sek. B Ajastinohjelmat näkyvät näytössä ja yksi numero vilkkuu. C Käytä “ ” kun säädät valintoja. D Hyväksy ”ENTER”-painikkeella. E Paina ”UNIT” valitaksesi releyksikön vastaanottokoodi. WIRELESS TIMER CONTROL C Valitse koodi “ ”. UNIT D Hyväksy ”ENTER”-painikkeella.
Page 14 Keskeytä ajastimen käyttö A Paina ”TIMER”-painonappia 3 sek. B Ajastinohjelmat näkyvät näytössä ja yksi numero vilkkuu. C Käytä “ ” kun säädät valintoja. D Hyväksy ”ENTER”-painikkeella. E Paina ”II/DEL.” niin keskeytät valitun ajastintoiminnon joka näkyy neliöna. D Hyväksy ”ENTER”-painikkeella. Ajastintoiminto on keskeytetty ja se näkyy ohjelmanumeron ympärillä...
Page 15 12 kpl Päälle/Pois-ohjelmaa Vikamäärityksiä Voit ohjelmoida 12 kpl ajastinohjelmaa Onelma Ratkaisu ajastimella. Esim: Matala Vaihda litiumparisto 1. Mikäli sinulla on käytössä 3 kpl re- jännite 3V CR2032 levastaanottoyksikköä. Säädät niistä Näytön Tarkista lithiumparisto. yhtä esim. kahdella ajastinohjel- numerot Mikäli näyttö malla, niin käytössäsi on kahdelle epä- ei ole selvä...
Page 16 medlem av member of mitglied von...
Page 17 MANUAL Timer 2010 with Remote Controls WIRELESS TIMER CONTROL UNIT TIMER CLOCK ENTER II/DEL.
Page 18 Keyring transmitter for on/off control. Initial setting Range Please note that the vehicle must be The remote control has a range of up connected to a mains power supply. to approximately 30 m. 1. Press the relay contact’s teach-in Setting the code changeover switch button.
Page 19 Digital remote control/timer Functions Digital remote control for timer control. 12 timer ON/OFF settings. Clear WIRELESS TIMER CONTROL UNIT display. Easy and comfortable to use. Description of the buttons TIMER UNIT Button to select the receiver. CLOCK ENTER II/DEL. Receiver ON Receiver OFF TIMER For setting the timer.
Page 20 WIRELESS TIMER CONTROL Display To set the clock UNIT The clock has a 24 hour display. Before you start to program the timer, you must set the clock. TIMER CLOCK ENTER II/DEL. 1. Press “CLOCK” for three seconds; the numbers on the display will start to flash.
Page 21 Timer setting – daily setting A Press “TIMER” and hold the button down for three seconds. B The timer settings will appear on the display and one of the numbers will flash. C Use “ ” to move through the options.
Page 22 Pausing a timer setting A Press “TIMER” and hold the button down for three seconds. B The timer settings will appear on the display and one of the num- bers will flash. C Use “ ” to move through the options.
Page 23 12 ON/OFF settings Trouble shooting With the timer, you can set up to 12 Problem Solution ON/OFF times. Example: Replace the CR2032 1. If you have three receivers and set battery 3 V lithium battery two ON/OFF times for one recei- level ver you can use the ten free timer Check the lithium battery...
Page 24 medlem av member of mitglied von...
Page 25 ANLEITUNG Timer 2010 mit Fernbedienungen WIRELESS TIMER CONTROL UNIT TIMER CLOCK ENTER II/DEL.
Page 26 Schlüsselanhänger Fernbedie- nung zum Ein-/Ausschalten Initialisierung Reichweite Bitte beachten Sie, dass das Fahrzeug Die Reichweite der Fernbedienung dazu mit dem 230 V Anschluss verbun- beträgt bis zu 30 Meter. den sein muss. Einstellung des Code-Veränderungs- 1. Drücken Sie den LEARN Knopf an Schalters der Schaltbox.
Page 27 Digitale Fernbe- dienung/Timer Funktionen Digitale Fernbedienung zur Zeitsteu- WIRELESS TIMER CONTROL erung. 12 Zeitschaltpunkte EIN/AUS. UNIT Übersichtliches Display. Beschreibung der Tasten TIMER UNIT Taste zur Schaltboxauswahl CLOCK ENTER II/DEL. Schaltbox EIN Schaltbox AUS TIMER Timer einstellen Aufwärts Abwärts CLOCK Uhr einstellen ENTER Bestätigen und OK II / DEL.
Page 28 WIRELESS TIMER CONTROL Display Uhreinstellung UNIT Die Uhr hat eine 24 Stunden Anzeige. Vor der Programmierung sollten sie die Uhr setzen. TIMER CLOCK ENTER II/DEL. 1. Drücken Sie die „CLOCK“ Taste für 3 Sekunden; die Anzeige beginnt zu blinken. 2. Drücken Sie die Pfeil-Tasten, um die Stunden einzustellen;...
Page 29 Timer Einstellung – tägliche Einstellungen A Drücken Sie die „TIMER“ Taste und halten diese für 3 Sekunden. B Die Timer Einstellungen erscheinen im Display und eine der Zahlen blinkt. C Benutzen Sie die Pfeil-Tasten um sich durch die Optionen zu be- wegen.
Page 30 Unterbrechen einer Timer Einstellung A Drücken Sie die „TIMER“ Taste und halten diese für 3 Sekunden. B Die Timer Einstellungen erscheinen im Display und eine der Zahlen blinkt. C Benutzen Sie die Pfeil-Tasten um sich durch die Optionen zu bewegen. D Drücken Sie die „ENTER“...
Page 31: Problemlösung
12 AN/AUS Einstellungen Problemlösung Mit dem Timer können Sie bis zu 12 Problem Lösung EIN/AUS Zeiten programmieren. Niedrige Ersetzen Sie die CR2032 3V Beispiel: Batte- Lithium Batterie 1. Wenn Sie drei Schaltboxen haben riespan- und zwei Zeiten für eine Box nung einstellen können Sie 10 freie Zei- Die Zah-...
Page 32 medlem av member of mitglied von...
