Alemite 340074-A Service Manual

Tank monitor system
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Español.............................................. Página 17
Français ............................................. Page 33

Description

The tank monitor system measures and
records the fluid level of up to 16 tanks per
Controller. Each system consists of one or more
Controllers and Probe(s). See Figure 1.
Each Controller includes a:
• 9 Vdc Transformer
• RS232 Serial Cable (see Table 1)
• CD-ROM
WARNING
Do not use with flammable liquids
or petroleum-based fluids that produce
explosive vapors.
Personal injury or death can occur due to
fire or explosion.
The system's Probe is compatible with non-
flammable petroleum-based fluids, synthetic
oils, and anti-freeze. The probe operates by
sensing pressure from the fluid above it. The
Controller scans each Probe sequentially to
provide power and collect pressure data. The
Controller converts the pressure data to the height
of the fluid remaining in the tank.
Customer-Supplied PC(s)
A Windows-based personal computer (PC) is
used to communicate with the Controller for data
uploads and downloads. This PC can be
connected either with the RS232 Serial Cable or
by way of a modem. Additional PC's can also be
modem connected.
Accuracy
± 1 % of Probe Length
120 Vac, 60 Hz 11 Watt
This document contains confidential information that is the property of Alemite, LLC
670863
and is not to be copied, used, or disclosed to others without express written permission.
Service Guide
Tank Monitor System
* Includes 9 Vdc Transformer, RS232 Serial Cable, and CD-ROM
Transformer
Input
Output
9 Vdc 500 mA
Table 1 Tank Monitor System Specifications
Alemite, LLC
167 Roweland Drive, Johnson City, Tennessee 37601
www.alemite.com
©
Copyright
2005 by Alemite, LLC
Model
340074-A
Controller - 8 Channel *
340074-B
Controller - 16 Channel *
340075-5
Probe - 5 ft. (1.5 m) Max. Tank Height
340075-15
Probe - 15 ft. (4.6 m) Max. Tank Height
340075-25
Probe - 25 ft. (7.6 m) Max. Tank Height

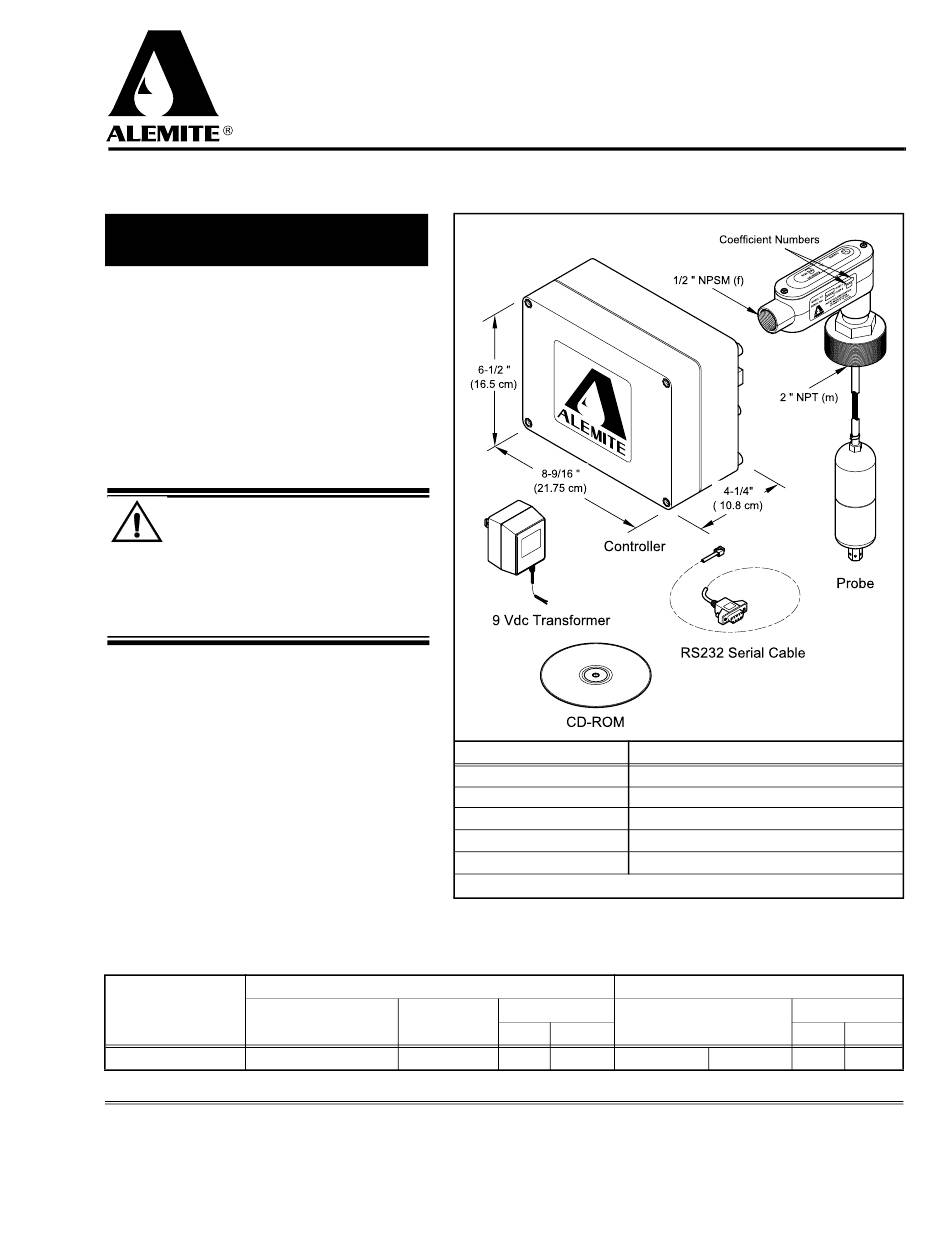

Figure 1 Tank Monitor System Components
Cable Length
Connections
Feet
Meters
6
1.83
Modular Plug
340074-A
340074-B
340075-5
340075-15
340075-25
Description
RS232 Serial Cable
Length
Feet
Meters
DB 9-Pin
12
3.66
SER 340074-A
Revision (9-05)
