Perseo 30 RGB
ISTRUZIONI DI MONTAGGIO
ASSEMBLY INSTRUCTIONS
INSTRUCTION DE MONTAGE
INSTRUCCIONES DE MONTAJE
MONTAGEANLEITUNG
ИНСТРУКЦИЯ ПО МОНТАЖУ

Advertisement

loading
Need help?

Need help?

Do you have a question about the Perseo 30 RGB and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Ares Perseo 30 RGB

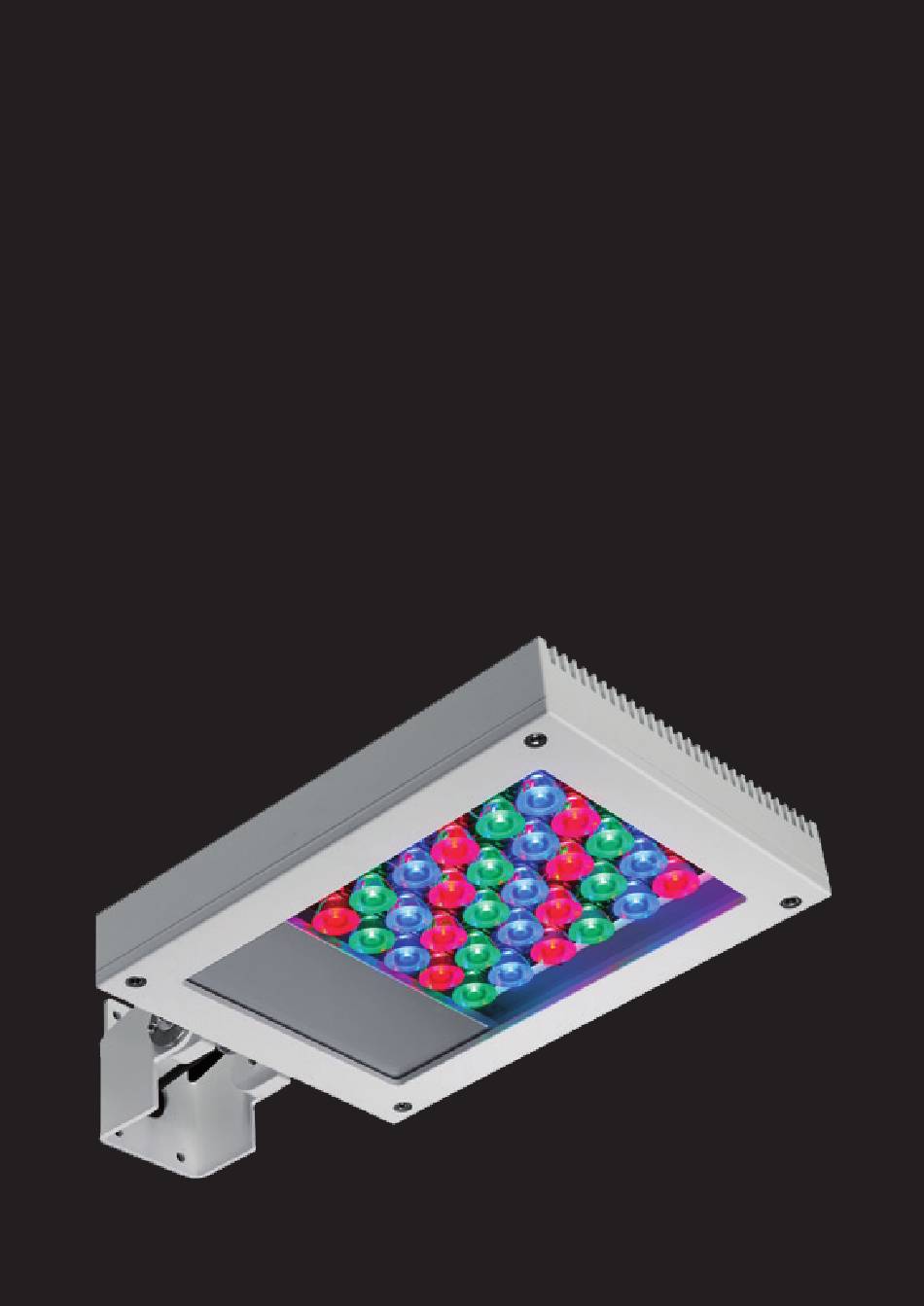

  • Page 1 Perseo 30 RGB ISTRUZIONI DI MONTAGGIO ASSEMBLY INSTRUCTIONS INSTRUCTION DE MONTAGE INSTRUCCIONES DE MONTAJE MONTAGEANLEITUNG ИНСТРУКЦИЯ ПО МОНТАЖУ...
  • Page 2 Perseo 30 RGB QUALIFIED => STAFF <HAR> H05/07 RN-F LAMPS Perseo 30 <HAR> H05/07 RN-F cable gland: 7<Ø<13mm cable CLOSE AFTER 30-60 MINUTES ITA. E’ obbligatorio ITA. Prima di effettuare qualsiasi ITA. Non installare il prodotto in ITA. Il sistema di connessione ITA.
  • Page 3 ITA. Sostituire il vetro/diffusore ITA. Gruppo di Rischio 1 apparecchi per rimuovere gli chiusura sequenza dell’apparecchio, deve stare a con ricambio originale ARES in accumuli di sporco che si alternata. contatto diretto con sostanze caso di rottura. UK. Risk Group 1...
  • Page 4 10-20cm connecté à l’appareil. forma di garanzia e responsabilità). Nel caso in cui ARES dia il consenso al reso degli apparecchi per il controllo, essi dovranno essere restituiti lasciando un pezzo di cavo di alimentazione di 10/20 cm DE.
  • Page 5 Perseo 30 RGB IP65 ITA. La sicurezza dell’apparecchio è garantita solo ri- ITA. -Stagno alla polvere e protetto contro i getti d’acqua IP65 525124 RGB POWER LEDs spettando le normative europee del settore elettrico -Idoneo per montaggio su superfici normalmente infiammabili 34W/220÷240V/50÷60Hz...
  • Page 6 Perseo 30 RGB Un sistema DXM può essere composto da un numero illimitato di apparecchi assicurandosi però di rispettare poche e semplici regole. Utilizzare cavi idonei per il bus DMX, si suggerisce un cavo twistato e schermato con impedenza ohmica 110Ohm/mt (es Belden 9180). L’utilizzo di cavi meno performanti non è vietato ma ne può limitare la performance Ogni 400mt il bus DMX deve essere rigenerato mediante l’uso di uno “Splitter”...
  • Page 7 Perseo 30 RGB BUS DMX/CABLAGGIO CONSIGLIATO - PREFERED WIRING FOR EACH PAIR OF WIRES FOR EACH PAIR OF WIRES CAVO LAMPADA LAMP CABLE MAINS FOR EACH PAIR OF WIRES GREEN GREEN/BLACK CAVO LAMPADA LAMP CABLE BUS DMX (DMX OUT) BUS DMX (DMX IN)
  • Page 8: Status Led

    Versione a parete - Version on wall Perseo 30 RGB SETTINGS FISSAGGIO - INSTALLATION: PERSEO 30 Device ADDRESS 2 3 4 5 6 7 8 9 10 L R STATUS LED Switch 1...9 permettono di definire quali indirizzi saranno associati all’apparecchio. Mediante la numerazione binaria si agisce sull’indirizzo del canale rosso, mentre il verde e il blu assumono gli indirizzi immediatamente successivi.
  • Page 9 Versione a parete - Version on wall Perseo 30 RGB INCLINAZIONE CORPO LAMPADA - LUMINAIRE ADJUSTAMENT: PERSEO 30 MAX 73° MAX 83° CABLAGGIO - WIRING 3.5Nm Torque MAINS...
  • Page 10 Versione a palo - Version on pole Perseo 30 RGB PALO CON BASE - POLE WITH BASE PALO INTERRATO - POLE IN-GROUND cod.4140/4150 cod.4145/4155 MAINS 3x120° CEMENTO CONCRETE SABBIA SAND ø700...
  • Page 11 Versione a palo - Version on pole Perseo 30 RGB FISSAGGIO BRACCIO SU PALO ø60 - INSTALLATION: BRACKET ON POLE ø60 INSTALLAZIONE CORPO LAMPADA SU BRACCIO - INSTALLATION: LUMINAIRE ON BRACKET cod.79-94-113 cod.78-93-112 DMX OUT DMX OUT DMX IN DMX IN...
  • Page 12 Versione a palo - Version on pole Perseo 30 RGB CABLAGGIO SU PALO INTERRATO - WIRING ON POLE IN-GROUND CABLAGGIO PALO CON BASE - WIRING POLE WITH BASE cod.4145/4155 cod.4140/4150 DMX IN DMX OUT DMX IN DMX OUT BUS DMX...
  • Page 13 Perseo 30 RGB ITA. Direttiva 2002/96/CE rifiuti di apparacchiature elettriche ed elettroniche /RAEE: FR. Directive 2002/96/CE (Déchets d’équipements électriques et électroniques - DEEE): Informazioni agli utenti: ai sensi dell-articolo 13 del Decreto legislativo 25 Luglio del 2005, n. 151 Informations aux utilisateurs.
  • Page 14 ARES s.r.l. - Socio Unico Viale dell’Artigianato, 24 20881 Bernareggio -MB- ITALY Tel. +39 039 6900892 Fax +39 039 6901855 e-mail: flos.outdoor@flos.com www.aresill.it MADE IN ITALY MV 1101292Rev07-17...
  • Page 15 Versione braccio a parete - Version wall bracket Perseo 30 RGB Perseo 30 RGB FISSAGGIO - INSTALLATION cod.181 IL CAVETTO DEVE RISULTARE PERFETTAMENTE IN TENSIONE - - - - - - - - - - - - - - THE WIRE HAS TO BE PULLED STRAIGHT DA VEDERE AGGIORNARE ≈500mm...
  • Page 16 Versione braccio a parete - Version wall bracket Perseo 4 - Perseo 9 - Perseo 16 - Perseo 30 Perseo 30 RGB Perseo 30 RGB DA VEDERE AGGIORNARE CABLAGGIO - WIRING cod.181 3.5Nm Torque...

This manual is also suitable for:

Perseo 4Perseo 9Perseo 30Perseo 16
