高
品
位
合
衆
国
■本 社
東大阪市西石切町3丁目3-39 〒579-8013
TEL.072 （ 982） 2312 （代） FAX.072 （ 980） 2231
＜ホーム ページ＞ www.big-daishowa.co.jp
ISO 9001
JQA-QM3913
FA 事業部
No.1218

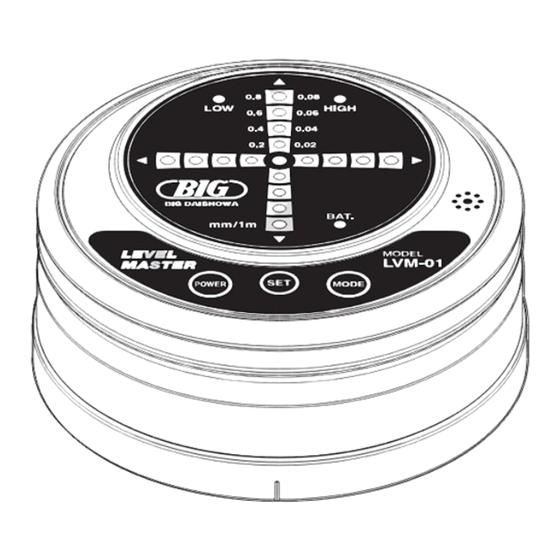

精密電子水準器
レベルマスター
Precision Electronic Level
LEVEL MASTER
このたびは、 レベルマスタ−(LVM-01)を御採用頂き ま して有難う ご ざいます。 測定器と してお取扱いの上、
末永く 作業にお役立て く だ さ い。 なおご使用前に必ず本書をお読みいただき、 ご使用さ れる方がいつでも見るこ と
ができ る場所に必ず保管 して く だ さ いますよ う お願い し ます。
本商品は、 弊社の厳密なる品質および精度検査に合格 した事を証明致 し ます。
ご注意
Thank you for using Level Master (LVM-01). Please handle it as a measuring instrument
Caution
and utilize it for long time. Please be sure to read this manual before using the device and
also keep it in a location where all the operators may consult it in case of necessity.
We certify this product has passed our rigorous inspections of quality and accuracy.
INDEX
１．仕 様
P1
２．各部の名称および機能
P1〜P2
３．バッテリ−のセット方法
P2
４．使用前の準備
4-1．環境設定
P3
4-2．ゼロ調整の実施
P3〜P6
５．使用方法
5-1．水平レベル作業
P7〜P8
5-2．ブザ−音有無の切替
P8
5-3．初期値へのリセット
P8
６．使用上の注意
P9
LVM-01
LVM-01
取扱説明書
OPERATION MANUAL
P11
1. SPECIFICATIONS
P11 - P12
2. NAMES OF PARTS AND FUNCTIONS
P12
3. HOW TO INSTALL THE BATTERIES
4. BEFORE USING THE DEVICE
4-1. Environmental settings
P13
P13 - P16
4-2. How to execute the zero adjustment
5. OPERATIONS
5-1. Levelling operation
P17 - P18
5-2. How to turn on/off the buzzer
P18
5-3. How to reset the device to its default values
P18
P19
6. SAFETY NOTES
P20
7. EMC INFORMATION
Advertisement
Table of Contents
Summary of Contents for BIG LEVEL MASTER LVM-01
- Page 1 TEL.072 （ 982） 2312 （代） FAX.072 （ 980） 2231 JQA-QM3913 FA 事業部 ＜ホーム ページ＞ www.big-daishowa.co.jp このたびは、 レベルマスタ−(LVM-01)を御採用頂き ま して有難う ご ざいます。 測定器と してお取扱いの上、 末永く 作業にお役立て く だ さ い。 なおご使用前に必ず本書をお読みいただき、 ご使用さ れる方がいつでも見るこ と ができ る場所に必ず保管 して く だ さ いますよ う お願い し ます。...
- Page 2 仕様 ・ 各部の名称および機能 仕様 ・ 各部の名称および機能 仕様 ・ 各部の名称および機能 １． 仕 様 ①電源スイッチ ⑦モ− ド表示Ｌ Ｅ Ｄ ON OFF 仕 様 POWERマ−クを押すと電源ＯＮに入りレベル表 モ− ド時にLED(赤)が点灯します。 Ｌ ＶＭ-０ １ 型 式 示LEDが点灯し、 レベル作業を行なう事ができ 0.01ｍｍ／1ｍ 最 小 読 み 取り値 ます。 ⑧モ− ド表示Ｌ Ｅ Ｄ アルカリ乾電池 ...
- Page 3 使用前の準備 使用前の準備 ４． 使用前の準備 LED(赤)点滅 4-1． 環境設定 ①電源ON後、XY軸のどちらかが水平レベル ケ 0.08を超えている場合。LED(赤)点滅 Ｉ 保管場所と使用場所の温度差がある場合には、使用される場所で一定の時間放置し、ならし環境(温湿 度)設定を行ってください。 （例：温度差10℃の場合15分〜20分） ス ３ 4-2． ゼロ調整の実施 P4→LOWモ− ド時の水平レベル確認へ ご注意 レベルマスタ−の電源を入れた時に、使用環境・測定基準面の状態により必ずしも、水平位 置が ０ 位置（青LED点灯)が表示されるわけではありません。毎回、使用環境に応じた ゼロ基準の設定を『ゼロ調整』にて行ってください。 LOWモ− ド時の水平レベルの確認 ① モードへ切替えてください。 ①基準面に本器を置いてください。設置の際には、本器の底面に付 LED(赤)点灯 着している油分・ゴミおよび精密定盤の基準面位置のキズや付着 ② モード投入後、XY軸ともに水平 180°反転 している油分・ゴミ等を取り除いてください。 レベルが0.8以内である。 ケ ②本器の本体ベ−ス部の合マ−クを基準に基準面XY方向４カ所を Ｉ ③180°反転後、XY軸ともに水平レベル ４カ所に...
- Page 4 使用前の準備 使用前の準備 LOWモ− ド時のゼロ調整 HIGHモ− ド時のゼロ調整 ①10秒後、『SET』スイッチを押してくだ ①10秒後、『SET』スイッチを押してくだ さい。 さい。 外側のLED(赤)４カ所が点滅します。 外側のLED(赤)４カ所が点滅します。 ご注意 ご注意 LOWモ−ドでの『ゼロ調整』を行 HIGHモ−ドでの『ゼロ調整』を行 う場合は、基準面の傾きを0.8以内 う場合は、基準面の傾きを0.08以 に水平レベル調整を行い『ゼロ調 内に水平レベル調整を行い『ゼロ調 整』を行ってください。 整』を行ってください。 水平レベルが0.8を超えると『ゼロ 水平レベルが0.08を超えると『ゼ 調整』が出来ません。 ロ調整』が出来ません。 LED(赤)４カ所点滅 LED(赤)４カ所点滅 SETスイッチを押す SETスイッチを押す 180°反転 180°反転 ②基準面のマ−キング位置を基準に本器を ②基準面のマ−キング位置を基準に本器を 180°反転させてください。 180°反転させてください。 マ−キング位置からの左右のズレや正確 マ−キング位置からの左右のズレや正確 に180°反転していない場合は、『ゼロ に180°反転していない場合は、『ゼロ 調整』に誤差が生じます。...
- Page 5 使用方法 使用方法 ５． 使用方法 5-1． 水平レベル作業 ⑥MODE切替スイッチ モードに切替え HIGH ⑦センタ−位置のLED(青)が点灯するようにレベル てください。 調整を行ってください。 ①本器の底面および機械テ−ブル面の傷・打痕および油分・ゴミ等を取り除いてください。 XY軸のうち１軸が傾き0.01以下に調整された 場合には、LED(青)が点灯し『ピッ、ピッ』とブ ②基準面にX・Y軸が真直ぐになるよう、丁寧に置 ザー音が鳴ります。両軸が0.01以下の傾きにな いてください。 った場合はLED(青)が点灯し『ピッピッピッ』と Y軸 鳴ります。 ③POWERスイッチを押し、電源をONにしてください。 X軸 ブザ−音にて LED(青)点灯 お知らせ ④電源ON時は モード(傾き：0.01mm〜0.10mm以内)に設定されていますので、LED(赤) HIGH が0.08位置で点滅している場合は、傾きが0.1以上の傾きですので、MODE切替スイッチで LOW モード(0.1mm〜1mm以内)に切り替えてください。 LED(赤)が点灯している場合や他のLEDが点灯している場合は、傾きが0.08以下です。 モードの HIGH 状態で⑦の作業から行ってください。 LED(赤)点滅 モ−ド切替 電源ON時 5-2． ブザ−音有無の切替 モ−ド時に傾きが0.01以下の場合および HIGH モ−ド時に傾きが0.1以下の場合にLED (青)点灯とブザ−音にてお知らせしますがブザ−...
- Page 6 MEMO 使用上の注意 ６． 使用上の注意 ・ 絶対水平0.01以下を確保するために、 定盤表面は平面度の良いものをご使用ください。 ・ レベルマスタ−の直径はφ109mmですので、 ２ μのゴミが噛んだだけでも１mに対し0.018mmの 狂いが生じます。 ・ 本器は精密機器です。 落としたり、 衝撃を与えたり しないでください。 また、 ご使用後は必ず本器の 底面に防錆油を塗布し専用収納ケースに入れ、 保管してください。 ・ 保管時は、 ０℃〜４ ０℃の保管環境温度にて保管してください。 ・ 本器は精密機器のため、 ク−ラン トをかけたり しないでください。 また、 ご使用後は機械テ−ブル、 定盤、 組立治具上などに放置しないでください。 ・ 本器は精密機器のため、 お客様の方での分解 ・ 改造を行わないでください。 性能や寿命を劣化させる 原因にもなり保証できなくなります。...
-
Page 7: Specifications
SPECIFICATIONS - NAMES OF PARTS AND FUNCTIONS HOW TO INSTALL THE BATTERIES 1. SPECIFICATIONS ① ⑦ POWER switch ON OFF Mode LED Specifications Push the POWER switch to turn ON the power The LED (red) turns on when the mode Model LVM-01... -
Page 8: Before Using The Device
BEFORE USING THE DEVICE BEFORE USING THE DEVICE 4. BEFORE USING THE DEVICE 4-1. Environmental settings Case 3 Blinking LED (red) ①The levelling value of one of the axes exceeds If there is a difference in the temperature between the storage location and the utilization location, 0.08 after turning ON the power. - Page 9 BEFORE USING THE DEVICE BEFORE USING THE DEVICE How to execute the zero adjustment in LOW mode How to execute the zero adjustment in HIGH mode ①Push the "SET" switch after 10 seconds. ①Push the "SET" switch after 10 seconds. ...
- Page 10 OPERATIONS OPERATIONS 5. OPERATIONS ⑥Push the MODE switch to change to the ⑦Adjust the level in order to turn on the LED (blue) 5-1. Levelling operation HIGH mode. of the central position. ①Remove oil, dirt, notches and marks from the machine table's surface and from the base of the device. When the inclination of one of the axes is adjusted within 0.01, the LED (blue) turns on and ②Place the device carefully on the reference surface...
-
Page 11: Safety Notes
When storing the device, store it in an environment with a temperature between 0°C and 40°C. · Since the device is a precision instrument, do not apply coolant to it. Also, after the use, do not leave it on Manufacturer Name : BIG DAISHOWA SEIKI CO., LTD. the machine table, plate or installation jig. - Page 12 MEMO MEMO...
