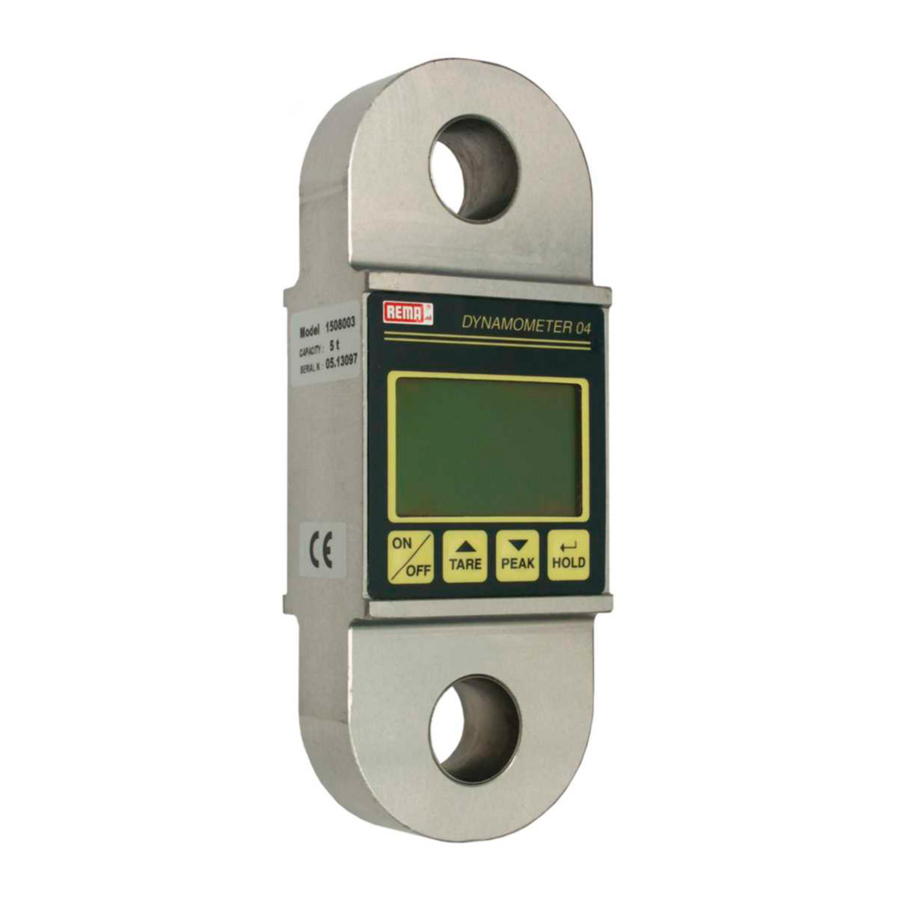

Summary of Contents for REMA DSD04 Series
- Page 1 GEBRUIKERSHANDLEIDING OWNER’S MANUAL GEBRAUCHSANLEITUNG MODE D’EMPLOI DSD04 series REMA HOLLAND BV Galjoenweg 47 / 6222 NS Maastricht Postbus 4303 / 6202 VA Maastricht Telefoon: 0031-43-3631777 Fax: 0031-43-3632922 Email: info@rema.eu www.rema.eu 01-2013...
-
Page 2: Table Of Contents
1. TECHNISCHE BESCHRIJVING 1.1. TECHNISCHE GEGEVENS 1.2. VOEDING 1.3. MAATTEKENING VAN DE DYNAMOMETER 04 2. HET GEBRUIK VAN HET INSTRUMENT 2.1. HET IN- EN UITSCHAKELEN VAN DE VOEDING 2.2. TARRA 2.3. HET MAXIMALE BEREIKTE GEWICHT 2.4. HET BEWAREN VAN DE GEWICHTSWAARDE AFLEZING 3. - Page 3 .rema. Garantieaanvraag Registreer Uw product vandaag nog ! Garantie Anfrage Registrieren Sie ihr Produkt heute ! Demande de garantie Registre votre produit aujourd-hui ! Warranty request Register your product today !
- Page 4 Gebruik de Dynamometer 04 nooit voor het tillen van personen ! Gebruik de Dynamometer 04 nooit in een ruimte met ontploffingsgevaar! REMA HOLLAND BV is niet aansprakelijk voor verkeerd gebruik van de Dynamometer 04, of als men het instrument aanpast of onbevoegd wijzigt.
-
Page 5: Technische Beschrijving
1. Technische beschrijving De Dynamometer 04 is een zeer nauwkeurig instrument voor het meten van statische gewichten van lasten. Het instrument is in elke belastingrichting te gebruiken. De capaciteit van de Dynamometer 04 is 2,5 tot 20 t en de 04 TX/RX is: 5 tot 25 t. De gaten van de belastingpunten zijn voorzien van geharde stalen bussen die de wrijvingsslijtage minimaliseren. -
Page 6: Technische Gegevens
1.1. Technische gegevens TECHNISCHE GEGEVENS CAPACITEIT (totale uitslag) 20t/25t 2,5t 19,9 kN/24,9 kN 24,5 kN 49kN 98,1kN MEETFOUT ± 0,15 % t. s. k. HERHAALBAARHEID ± 0,2 % t. s. k. NULPUNTAFWIJKING 30’ ± 0,1 % t. s. k. DE TEMPERATUURINVLOED OP DE NUL ... -
Page 7: Maattekening Van De Dynamometer
1.3. MAATTEKENING VAN DE DYNAMOMETER 04 Type 2500 5000 10000 20000/25000 Max. capaciteit [t] [kN] 2.5 24.5 98.1 20/25 196.2/245.3 Gevoeligheid [kg] Nauwkeurigheid [kg] 3.75 Gewicht [kg] 1.35 1.85 A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Harpsluiting 3,25T... -
Page 8: Het Gebruik Van Het Instrument
2. HET GEBRUIK VAN HET INSTRUMENT GEBRUIKSINSTRUCTIES Het naleven van de instructies garandeert de nauwkeurigheid van het instrument en een lange levensduur. De Dynamometer 04 mag men alleen gebruiken voor het meten van een gewicht, zonder druk, draaiing of verbuiging. Om het instrument op de juiste manier te gebruiken dient het instrument eerst op dezelfde temperatuur te komen als de meetomgeving. -
Page 9: Tarra
2.2. TARRA Voor het op nul stellen van de tarra drukt men op de TARE (tarra) toets; op het display verschijnt: „TARE OK” (tarra in orde), en de gewichtswaarde wordt op nul gesteld. TARE TARE PEAK HOLD TARE PEAK HOLD TARE PEAK HOLD... -
Page 10: Configureren
2.4. HET BEWAREN VAN EEN GEWICHTSWAARDE Als men de actuele gewichtswaarde wil bewaren, druk dan op de “HOLD“ 1800 toets: links op het display ziet men het HLD opschrift, en de actuele gewichtswaarde wordt bewaard op het display; als men opnieuw op de “ HOLD “... - Page 11 Das Dynamometer 04 darf nicht in explosionsgefährlicher Atmosphäre benutzt werden! Die Fa. REMA HOLLAND BV haftet nicht für Schäden, die durch die unbefugte Nutzung des Geräts vom Typ Dynamometer 04 entstehen, oder durch die Modifizierung bzw. unbefugte Änderung des Geräts...
-
Page 12: Technische Beschreibung
1. TECHNISCHE BESCHREIBUNG Das Zugkraftmessgerät vom Typ Dynamometer 04 ist ein hochpräzises, für die Messung der statischen Zugkraft und der statischen Belastung dienendes Messinstrument, welches in allen Belastungsrichtungen funktionsfähig ist. Belastbarkeit des Dynamometers 04: 2,5–20 t. An den Lastaufnahmepunkten sind die Bohrungen mit hochbelastbaren Stahlbüchsen versehen, um den Verschleiß... -
Page 13: Technische Daten
1.1. TECHNISCHE DATEN TECHNISCHE DATEN - CARATTERISTICHE TECNICHE TRAGFÄHIGKEIT (volle Skalenausschlag) 20/25t 196.2 kN MESSFEHLER ± 0,15 % t. s. k. NICHTWIEDERHOLBARKEIT ± 0,2 % t. s. k. NULLPUNKTVERSATZ 30’ ± 0,1 % t. s. k. AUSWIRKUNG DER TEMPERATUR AUF DIE ... -
Page 14: Baureihe Dynamometer 04 - Massskizze
1.2. BAUREIHE DYNAMOMETER 04 - MASSSKIZZE 20000/25000 Max. Traglast [t] 196.2 Empfindlichkeit [kg] Genauigkeit [kg] Masse [kg] A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Shackle type 25t exkl. -
Page 15: Benutzung Des Messinstruments
2. BENUTZUNG DES MESSINSTRUMENTS GEBRAUCHSANWEISUNGEN Die Einhaltung dieser Anweisungen garantiert die Messgenauigkeit und lange Lebensdauer des Geräts. Das Dynamometer 04 darf ausschließlich zum Messen der Zugkraft verwendet werden, ohne Druck, Dreh- oder Biegebeanspruchung. Um das Gerät richtig benutzen zu können, muss ein Temperaturausgleich zur Messumgebung stattfinden. ... -
Page 16: Ein- Und Ausschalten Der Speisespannung
2.1. EIN- UND AUSSCHALTEN DER SPEISESPANNUNG 1199 Zum Einschalten des Dynamometers 04 drücken Sie die Taste ON-OFF mindestens 1 Sekunde lang (um zufällige Ein. bzw. Ausschalten zu vermeiden). Beim Einschalten prüft das Gerat die Anzeige, dann erscheint das Datum der letzten TARE PEAK HOLD... -
Page 17: Festhalten Des Angezeigten Gewichtswerts
Wenn Sie den Spitzenwert des Gewichts aktualisieren möchten, drücken Sie gleichzeitig 2680 die Taster „PEAK” und „HOLD”. TARE PEAK HOLD Wenn die Taraanzeige eingeschaltet ist, erscheint beim Drücken des Tasters „PEAK” auf der Anzeige "MAXT" und der Spitzenwert des Gewichts wird MAXT angegeben –... -
Page 18: Konfigurieren
3. KONFIGURIEREN Um das Gerät Dynamometer 04 den unterschiedlichen Betriebsbedingungen anzupassen, können die wichtigsten Parameter konfiguriert werden. Die folgenden Auswahlmöglichkeiten stehen zur Verfügung: MASSSEINHEITEN: Kilogramm [kg], Tonne (t), angelsächsische Tonne [ton], Pfund [lbs], Dekanewton [daN], Kilonewton [kN]. AKTUALISIERUNGSGESCHWINDIGKEIT DER ANZEIGE: 4 Ablesungen pro Sekunde, 2 Ablesungen pro Sekunde, 1 Ablesung pro Sekunde, 1 Ablesung pro 2 Sekunden, 1 Ablesung pro 4 Sekunden, 1 Ablesung pro 8 Sekunden (Grundeinstellung: 2 Ablesung pro Sekunde). -
Page 19: Einstellen Der Auflösung
Achtung! Die Aktualisierungsgeschwindigkeit beeinflusst direkt die Lebensdauer der Batterie! Conf rAtE Conf 1SEC TARE PEAK HOLD TARE PEAK HOLD TARE PEAK HOLD TARE PEAK HOLD 3.4. EINSTELLEN DER AUFLÖSUNG Öffnen Sie das Konfigurierungsmenü gemäß Punkt 3.1.; mit den Tastern oder wählen Sie den ... - Page 20 REMA HOLLAND se réserve le droit d'effectuer des modifications en tout temps, sans préavis. ATTENTION ! L'appareil dynamomètre de modèle "Dynamometer 04" sert à mesurer la force de traction. Son utilisation exige la connaissance de la description technique de l'appareil, ainsi que le respect des règles de prévention des accidents.
-
Page 21: Description Technique
1. DESCRIPTION TECHNIQUE Le dynamomètre de modèle "Dynamometer 04" est un instrument de grande précision, qui sert à mesurer la force de traction statique et la charge statique, capable de fonctionner dans n'importe quelle direction de charge. La capacité de charge du Dynamometer 04 est de 2,5 à 20 t. Aux points d'application des charges les alésages sont pourvus de collerettes en acier de grande capacité... -
Page 22: Donnees Techniques
Toutes les fonctions peuvent être actionnées à l'aide des touches sur le panneau avant : Faire la tare et ré-initialiser la valeur de masse Enregistrer ou libérer la valeur de masse indiquée Valeur de pointe maximale de la masse ... -
Page 23: Plan Des Mesures De La Gamme De Produit "Dynamometer 04
L'instrument Dynamometer 04 fonctionne avec une pile standard de 9 V, qui lui assure une autonomie maximale de 200 heures en cas d'utilisation normale (vitesse de collection de données de 1/s), ou une autonomie de 100 heures en cas de collection de valeurs de pointe (voir l'alinéa 2.2). -
Page 24: L'utilisation De L'instrument
Précision [kg] 3.75 Masse [kg] 1.35 1.85 A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Manille Modèle 3,25T 6,5T 12T exkl. 25T exkl. 2. L'UTILISATION DE L'INSTRUMENT INSTRUCTION D'UTILISATION Le respect de ces instructions garantira la précision de l'instrument et sa longévité. -
Page 25: Enclencher Et Arrêter L'alimentation
Ne pas utiliser l'instrument de modèle Dynamometer 04 qu'à mesurer la force de traction, sans compression, torsion ou flexion. Pour assurer une utilisation appropriée de l'instrument il faut obtenir une équivalence de température par rapport à l'environnement de mesure. ... -
Page 26: Faire La Tare
Lors de sa mise en marche l'instrument procède à un essai d'écran, puis la date (mois, année) du dernier étalonnage et de contrôle de l'instrument (REV) sera affichée… 4680 … et dans 5 secondes le dynamomètre se met en marche avec sa remise automatique à... -
Page 27: Enregistrer L'affichage De La Valeur De Masse
continue à afficher la valeur de tare – il donnera la valeur de masse de pointe. En revenant à la masse nette, la valeur maximale enregistrée avant 1200 apparaître sur l'écran. 1218 Le procédé est le même lors de l'affichage de la valeur de masse brute MAXL dans ce cas l'inscription MAXL sera affichée. -
Page 28: Reglage De L'unite De Mesure
C'est en s'appuyant en même temps sur les touches “TARE“ et “PEAK“ que l'on peut entrer dans le menu "Configuration". Si vous utiliser les touches TARE ou PEAK séparément, vous pouvez sélectionner l'affichage à modifier. Pour entrer dans le menu "Modification" il faut appuyer sur la touche “HOLD“ 3.2. - Page 29 sélectionnez le menu résolution et confirmez votre choix avec la touche . Ensuite vous pouvez revenir au menu principal de Configuration. Si vous désirez continuer avec le fonctionnement normal, appuyez en même temps sur les touches Conf rESol Conf...
- Page 30 Don’t use the Dynamometer 04 on lines which involve the lifting of people. The Dynamometer 04 can’t be used in any explosive atmosphere. REMA HOLLAND BV declines all responsibility for the consequence of an illegitimate use of the Dynamometer 04 or of alterations and or manipulations of it.
- Page 31 Digital DYNAMOMETER indication 1 6 0 0 Alphanumeric indication Display arrest TARE PEAK HOLD on the current measure Peak measuring Configuration and Tare push-button Tare function All the functions for the use of the instrument are possible by the frontal push-button able to: ...
-
Page 32: Technical Data
1.1 TECHNICAL DATA TECHNICAL DATA - CARATTERISTICHE TECNICHE CAPACITY (Down Scale) 2.5t 49kN 24.5kN 98.1kN 196,2 kN ACCURACY NON-REPEATIBILITY CREEP 30' TEMPERATURE EFFECT ON ZERO BALANCE TEMPERATURE EFFECT ON RATED OUTPUT OPERATING TEMPERATURE RANGE -10..+55 °C MAXIMUM SAFE LOAD 200 % F. s. ULTIMATE LOAD >500 % F. -
Page 33: Dynamometer 04 Series - Dimensions List
1.2 DYNAMOMETER 04 SERIES - DIMENSIONS LIST Model 2500 5000 10000 20000 Maximum cap.ty [t] 24.5 98.1 196.2 Sensitivity [kg] Accuracy [kg] 3.75 Weight [kg] 1.35 1.85 A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] G [mm] Shackle type 3,25T 6,5T... -
Page 34: Instrument Use
INSTRUMENT USE USE CAUTIONS. The observance of the cautions guarantees a high instrument accuracy and a long life of it. Use the Dynamometer 04 only in traction, without any compression, torsion or bending. To use properly the instrument, it has to reach the thermic equilibrium compared to the ambient of measuring. ... -
Page 35: Power On - Off
2.1 POWER ON - OFF To switch on-off the Dynamometer 04 push the button ON -OFF for at list 1 sec., ( 1199 this is to avoid the accidental ON - OFF ). At power - on, the instrument does a display test and then the date ( month - year ) REV 1.0 of the last calibration and revision of the instrument…. -
Page 36: Keep A Weight Display
To update the peak reading on the current weight, push PEAK and HOLD at the same time. 2680 TARE PEAK HOLD If the tare display is operating, pushing the button “ PEAK “, MAXT appears and, while the instrument goes on showing the tare, it will enter the peak weight. -
Page 37: Configuration
2. CONFIGURATION To adapt the Dynamometer 04 to different use conditions, it’s possible to configure the main parameters. It’s possible to select: UNIT OF MEASURE : Kilo [Kg], Ton ( t ), Short-ton [ton], Pounds [lbs], DecaNewton [daN], KiloNewton [kN]. ... -
Page 38: Resolution Layout
3.4 RESOLUTION LAYOUT Enter the configuration menu as described in 3.1; with the button or select the heading RESOL and push the instrument will display RESOL on the upper part of the display while on the lower the current layout is visualized. - Page 39 www.rema.eu...
