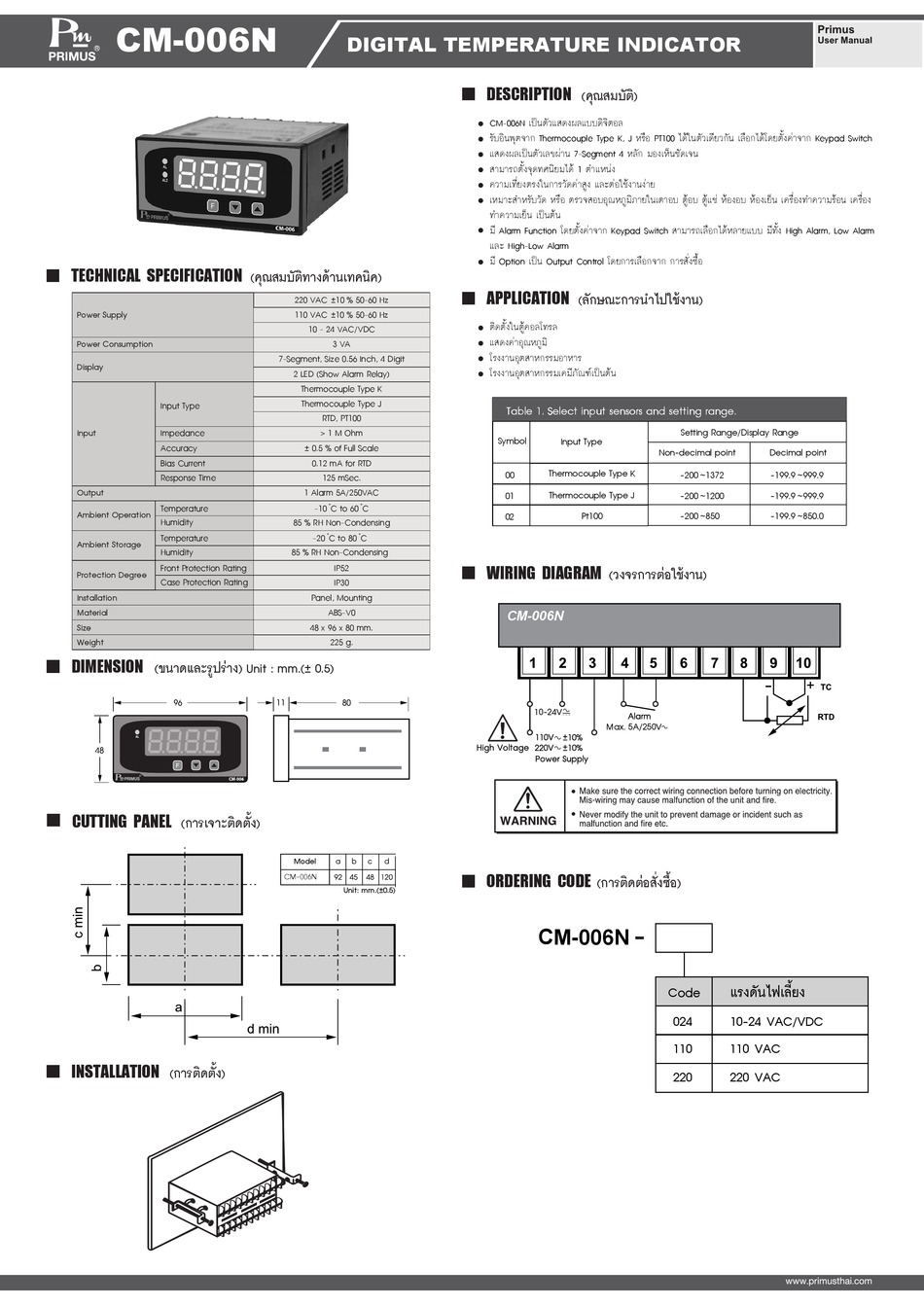

Primus CM-006N User Manual

CM-006N
TECHNICAL SPECIFICATION
Power Suppl y
Power Consumption
Displ a y
Input Type
Input Impedance
Accuracy
Bias Current
Response Time
Output
Ambient Operation Temperature
Humidity
Temperature
Ambient Storage
Humidity
Front Protection Rating
Protection Degree
Case Protection Rating
Instal l a tion
Material
Size
Weight
DIMENSION
(ขนาดและรู ป ร า ง) Unit : mm.(± 0.5)
96
48
CUTTING PANEL
(การเจาะติ ด ตั ้ ง )
INSTALLATION
(การติ ด ตั ้ ง )
DIGITAL TEMPERATURE INDICATOR
(คุ ณ สมบั ต ิ ท างด า นเทคนิ ค )
220 VAC ±10 % 50-60 Hz
110 VAC ±10 % 50-60 Hz
10 - 24 VAC/VDC
3 VA
7-Segment, Size 0.56 Inch, 4 Digit
2 LED (Show Al a rm Rel a y)
Thermocoupl e Type K
Thermocoupl e Type J
RTD, PT100
> 1 M Ohm
± 0.5 % of Ful l Scal e
0.12 mA for RTD
125 mSec.
1 Al a rm 5A/250VAC
-10 ํ C to 60 ํ C
85 % RH Non-Condensing
-20 ํ C to 80 ํ C
85 % RH Non-Condensing
IP52
IP30
Panel , Mounting
ABS-V0
48 x 96 x 80 mm.
225 g.
11 80
Model
CM-006N
Unit: mm.(±0.5)
DESCRIPTION
(คุ ณ สมบั ต ิ )
CM-006N เป น ตั ว แสดงผลแบบดิ จ ิ ต อล
รั บ อิ น พุ ต จาก Thermocoupl e Type K, J หรื อ PT100 ได ใ นตั ว เดี ย วกั น เลื อ กได โ ดยตั ้ ง ค า จาก Keypad Switch
แสดงผลเป น ตั ว เลขผ า น 7-Segment 4 หลั ก มองเห็ น ชั ด เจน
สามารถตั ้ ง จุ ด ทศนิ ย มได 1 ตำแหน ง
ความเที ่ ย งตรงในการวั ด ค า สู ง และต อ ใช ง านง า ย
เหมาะสำหรั บ วั ด หรื อ ตรวจสอบอุ ณ หภู ม ิ ภ ายในเตาอบ ตู  อ บ ตู  แ ช ห อ งอบ ห อ งเย็ น เครื ่ อ งทำความร อ น เครื ่ อ ง
ทำความเย็ น เป น ต น
มี Al a rm Function โดยตั ้ ง ค า จาก Keypad Switch สามารถเลื อ กได ห ลายแบบ มี ท ั ้ ง High Al a rm, Low Al a rm
และ High-Low Al a rm
มี Option เป น Output Control โดยการเลื อ กจาก การสั ่ ง ซื ้ อ
APPLICATION
(ลั ก ษณะการนํ า ไปใช ง าน)
ติ ด ตั ้ ง ในตู  ค อลโทรล
แสดงค า อุ ณ หภู ม ิ
โรงงานอุ ต สาหกรรมอาหาร
โรงงานอุ ต สาหกรรมเคมี ภ ั ณ ฑ เ ป น ต น
Tabl e 1. Sel e ct input sensors and setting range.
Symbol Input Type
Non-decimal point
Thermocoupl e Type K
00
Thermocoupl e Type J
01
Pt100
02
WIRING DIAGRAM
(วงจรการต อ ใช ง าน)
CM-006N
10-24V
ORDERING CODE
(การติ ด ต อ สั ่ ง ซื ้ อ )
Setting Range/Displ a y Range
Decimal point
-200 1372 -199.9 999.9
~ ~
-200 1200 -199.9 999.9
~ ~
-200 850 -199.9 850.0
~ ~
Code แรงดั น ไฟเลี ้ ย ง
024 10-24 VAC/VDC
110 110 VAC
220 220 VAC
