Summary of Contents for Brecom C2400

  • Page 1 Bruksanvisning Brecom C2400 Vilt/ Åtekamera...
  • Page 2: Table Of Contents

    Oversikt Utsende og oversikt ......................Front kamera .........................- 1 - Kamera Display ........................- 2 - Liste kamera menyer ....................- 3 - Hurtig Start ........................ - 4 - Start Kamera ..........................- 4 - ....................- 4 - Manuell Foto- / videoopptak Inn i Meny for valg Funksjoner ....................- 4 - Slå...
  • Page 3: Utsende Og Oversikt

    1. Utseende og oversikt Front Kamera Lys Sensor LCD display dag/natt Indikator Lys 20 IR LEDs 20 IR LEDs PIR Sensor Linse Strøm/Navigasjons knapp Meny/OK knapp USB Port/ DC inn Micro SD innfesting Skruehull Batteri kammer - 1 -...
  • Page 4: Kamera Display

    Kamera Display Foto Fotografering Timer/min/sek Foto oppløsning Multi Shot Nummer 0001: Innspilte filer av bilder & video 9998: Estimert ledig antall basert på ledig kapasitet i minnekortet Video Innspilling Video Video FPS Video oppløsning År/mnd/dag Batteri indikator Foto + Video Merk: Kamera virker i tre forskjellige innstillinger, kamera, video, kamera + video.
  • Page 5 2. Kamera Meny Introduksjon Fabrikkinnstillinger markert med RØDT - 3 -...
  • Page 6: Hurtig Start

    3. Hurtig Start 1. Åpne bak lokket for å sette inn Micro SD kort og batterier; Slå på kamera 2. Trykk og hold PÅ /Navigasjons knapp i 3 sek; kamera går da til PIR Auto oppsett etter indikator har blinket 5 ganger. 3.
  • Page 7 Kamera innstillinger, oversikt Trykk og hold PÅ/ Navigasjons knapp 3 sek; Kamera går til PIR Auto arbeids modus etter at PIR Auto Arbeids- indikatoren blinker 3 ganger. Modus ON/OFF Kamera I PIR Auto arbeids modus, Trykk Meny/OK (PIR Auto, TEST, OFF) knapp en gang for å...
  • Page 8: Detajer Innstillinger

    4. Detaljer Innstillinger Kamera Modus (Fabrikkinnstilling) Kamera ID Foto Video VGA (640*480) Foto+Video Innstillinger Slett Tilbake til hovedmeny Hvis ønskede innstillings ikoner ikke vises på LCD skjermen, trykk gjentagende ganger til ikonet kommer. a. Oppsett 1) Trykk SET for å gå til valgt innstilling, trykk velg ON;...
  • Page 9: Foto Innstilling (Fabrikkinnstilling)

    b. Start opptak Trykk og hold knappen i 3 sekunder for å gå tilbake til TEST Modus viser; trykk for å ta video klipp; trykk igjen for å stoppe opptak. a. Set up Trykk for valg Foto + Video modus; ikon OK vises Viser Foto + Video b.
  • Page 10: Video Innstilling(Fabrikkinnstilling)

    Set up Trykk for valg av innstilling, trykk for å velge antall bilder pr trigging. Trykk for å Bilde pr. trigging bekrefte (Fra 1~7 photos per trigger.) Video Opsett (fabrikkinnst.) Video Størrelse Video Lengde Video ramme 30FPS Frekvens 50Hz Audio Recording Hvis ønsket ikon ikke vises på...
  • Page 11: Kamera Innstilling (Fabrikkinnstilling)

    Kamera innstillinger (fabrikkinnstilling) Timer Time Lapse Forsinkelse Stempel SD syklus opptak Kamera lyd PIR følsomhet Høy Tid/Dato Kamera Passord Reset Hvis ønsket ikon ikke vises på kameraets LCD skjerm, Trykk gjentagende ganger til ikonet vises. a. Set up 1) Trykk for valg innstilling,Trykk for valg ON;...
  • Page 12 2) Trykk for valgt innstilling. Trykk og bekreft. 3) Trykk etter at alle valg er gjort. b. Hvordan virker dette? Kamera vil ta foto/ video automatisk med valgt interval a. Set up 1) Trykk for valg av innstilling. Trykk velg ON; Trykk igjen for valg Forsinkelse;...
  • Page 13 flytt til neste tall . 3) Trykk for å gå ut av oppsett. a. Hvordan virker dette? Dato/Tid; Dato: “måned/ dag/ år”; Tid: “time/minutt” Note: Plz Juster riktig tid når du slår på kameraet for første gang. a. Set up 1) Trykk å...
  • Page 14 USB Innkobling Innkobling Når kamera er koblet via USB; Trykk og hold knappen , kameraets høyttaler gir ett Beep’e lyd, og rød indikator LED lyser opp; Innstillingen nedenfor vises. Trykk for valg DC inn, og PC tilkobling; Trykk for å bekrefte. a.
  • Page 15: Spesifikasjoner

    5 Spesifikasjoner ideo Format .avi 720P (1280*720) Video oppløsning D1 (640*480) CIF (320*240) Video Frame 15 / 30 FPS; programmerbar Video Lengde 5-60sek. programmerbar Bilde Format JPEG 2MP (1920x1080) Bilde Oppløsning 5MP (2560x1920) 8MP(3264x2448) Bildeserie Nummer 1~7 fotos/trigger(programmerbar) Batteri indikator Måne fase temperatur Foto Stempel...
  • Page 16: Garanti

    For å få garantiservice, kan du kontakte oss for å finne årsaken til problemet før retur av produktet. Ved retur send med en skriftlig beskrivelse av problemet og utskriftseksempler for å fikse problemet. Kjøpskvittering MÅ sendes med. Breens Jaktutstyr AS Postboks 265 2150 Årnes Tlf: 63 90 95 85 Mail: post@brecom.no - 14 -...
  • Page 17 USER’S MANUAL Scouting Trail Camera...
  • Page 18 Contents Whole View and Details of Camera ................- 1 - Front View of Camera ......................- 1 - Camera Screen Display (Test Mode Main Interface) .............- 2 - Camera Menu List Introduction ................... - 3 - Quick Start ......................... - 4 - Power On Camera .........................- 4 - Manual Photographing/ Video Recording ................- 4 - Enter Menu for Setup Functions ...................- 4 -...

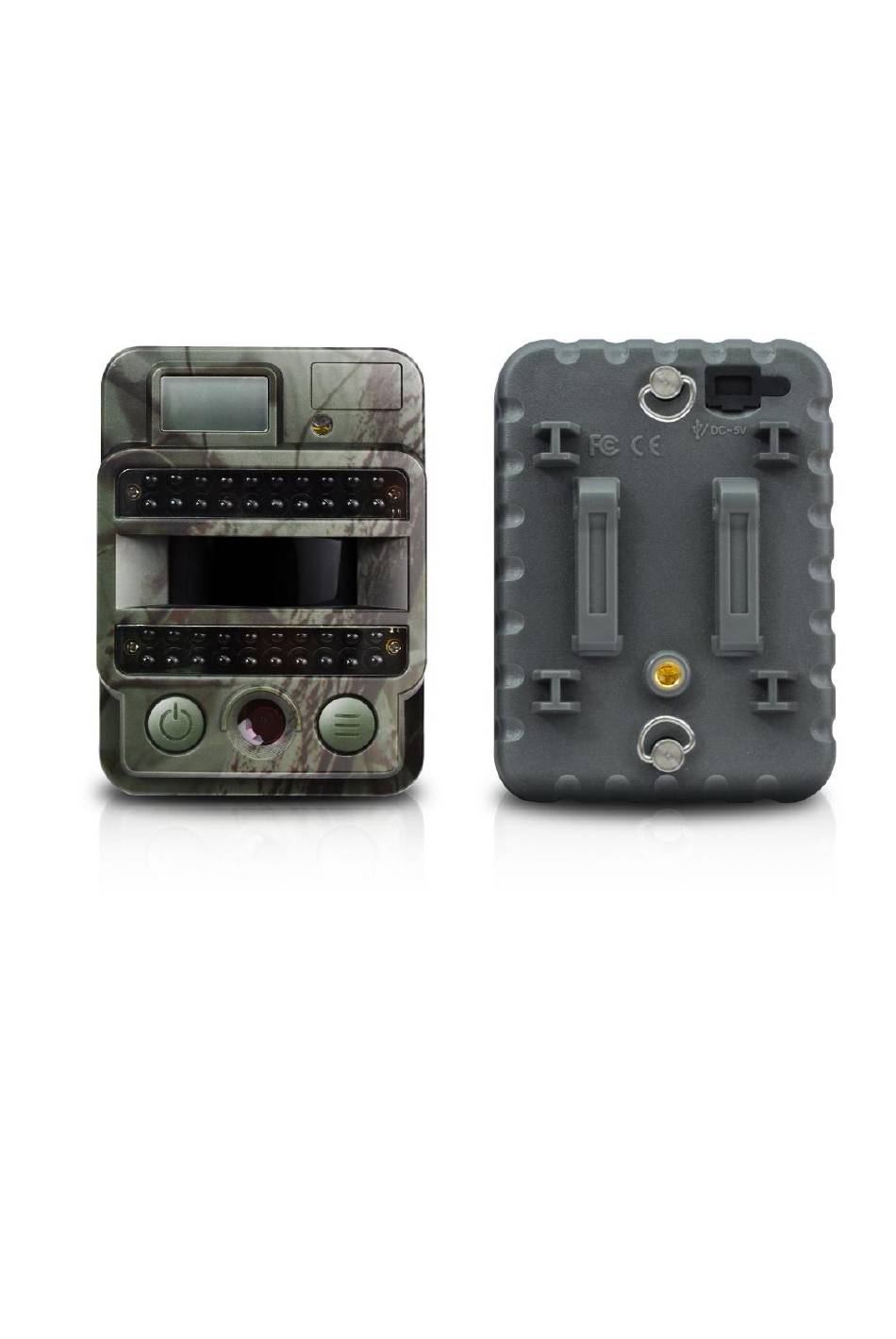

  • Page 19: Whole View And Details Of Camera

    1. Whole View and Details of Camera Front View of Camera Light Sensor LCD Screen day/night Indicator Light 20 IR LEDs 20 IR LEDs PIR Sensor Lens Power/Navigation Button Menu/OK Button USB Port/ DC in Micro SD Card Slot Screw Slot Battery Slot - 1 -...
  • Page 20: Camera Screen Display (Test Mode Main Interface)

    Camera Screen Display (Test Mode Main Interface) Photo Mode Interface Photographing hour/min/sec Photo Resolution Multi Shot Number 0001: recorded file number of photos & video clips 9998: estimated available file number based on left memory space in memory card Video Recording Video Mode Interface Video FPS Video Resolution...
  • Page 21: Camera Menu List Introduction

    2. Camera Menu List Introduction Default Setting in Red - 3 -...
  • Page 22: Quick Start

    3. Quick Start 1. Open back cover to insert MicroSD Card and batteries; Power On Camera 2. Press and hold LEFT Power/Navigation button “NEXT” for 3 secs; camera will enter PIR Auto Working mode after indicator flashes 5 times; 3. Press RIGHT Menu/OK button “SET”...
  • Page 23: Camera Operation Flow Chart

    Camera Operation Flow Chart Press and hold LEFT Power / Navigation button PIR Auto “Next” for 3 secs; camera will enter PIR Auto Working Mode Working mode after indicator flashes 5 times; ON/OFF Camera In PIR Auto Working Mode, press RIGHT Menu / (PIR Auto, TEST, OFF) TEST Mode...
  • Page 24: Detail Setups

    4. Detail Setups Camera Modes (Default Settings) CAMERA ID PICTURE VIDEO VGA (640*480) PIC+VIDEO Settings MEMORY (Delete & FORMAT) Exit Back to Previous Page If wanted setting is not showing on camera LCD screen, press LEFT button “NEXT” to navigate for wanted setting. a.
  • Page 25: Photo Settings (Default Settings)

    main interface; then press to take a video clip; press again to stop recording. a. Set up Press to enter Photo + Video mode; icon OK appears at middle bottom of interface b. Start Recording; Photo(s) First, then Recording Video PIC + VIDEO Press and hold button for 3 seconds to return back to TEST...
  • Page 26: Video Settings(Default Settings)

    Video Settings(Default Settings) VIDEO RESOLUTION VGA (640*480 LENGTH FRAME 30FPS If wanted setting is not showing on camera LCD screen, press LEFT button “NEXT” to navigate for wanted setting. Set up Press to enter configuration page, press to choose VIDEO RESOLUTION desired Video Size, press to confirm setting.
  • Page 27 If wanted setting is not showing on camera LCD screen, press LEFT button “NEXT” to navigate for wanted setting. a. Set up 1) Press to enter configuration page, press choose ON; press again to set timer; 2) Press to choose wanted number, press confirm and move to next number;...
  • Page 28: Software Upgrade

    High/Middle/Low; press to confirm setting. b. How does this work? High/ Middle/ Low; Higher sensitivity is 1) more sensitive to movements by smaller subjects; 2) longer detection distance; 3) easier for sensor to detect difference between body heat and outdoor temperature;...
  • Page 29: Usb Connection

    Sound; 5. Release button when you see red indicator led flashes; 6. Then press and hold Menu/OK button Note: red indicator LED stops flashing but keeps lighting up; 7. Release button after you see until interface shows up in screen 8.
  • Page 30: Microsd Card Selection & Battery Life Test Report

    5. MicroSD Card Selection & Battery Life Test Report MicroSD Card Selection A memory card is required to operate the camera. When the camera is "ON" and no memory card is inserted, screen displays "No SD Card". Micro SD Card slot of camera supports up 32 GB memory card.
  • Page 31: Specification

    6. Specification Recording Video Format .avi 720P (1280*720) Video Resolution VGA (640*480) CIF (320*240) Video Frame Rate 15 / 30 FPS; programmable Video Length 5-60sec. programmable Still Image Format JPEG 2MP (1920x1080) Still Image Resolution 5MP (2560x1920) 8MP(3264x2448) Shooting Numbers 1~7 photos/trigger(programmable) Battery left volume moon phase...
  • Page 32 Sensor Range 12~15m; 50 feet Sensor Trigger Speed 0.8-1 sec 150mA Power Consumption (+1380mA: 940nm IR LEDs on) (+1080mA: 850nm IR LEDs on) Low Battery Alert Stand-by Time 4 months (4 AA batteries) Operating Temperature (-20 ~ 60) °C Operation Humidity 5%-90% Waterproof spec IP54...
  • Page 33: Warranty

    7. Warranty With great pride and full confidence in our products, we always keep our words which are given to our customers as specified warranty terms and service below. Based on a strict QC system, we initially offer all our customers one year long time limited warranty, come along with selectable chargeable...
