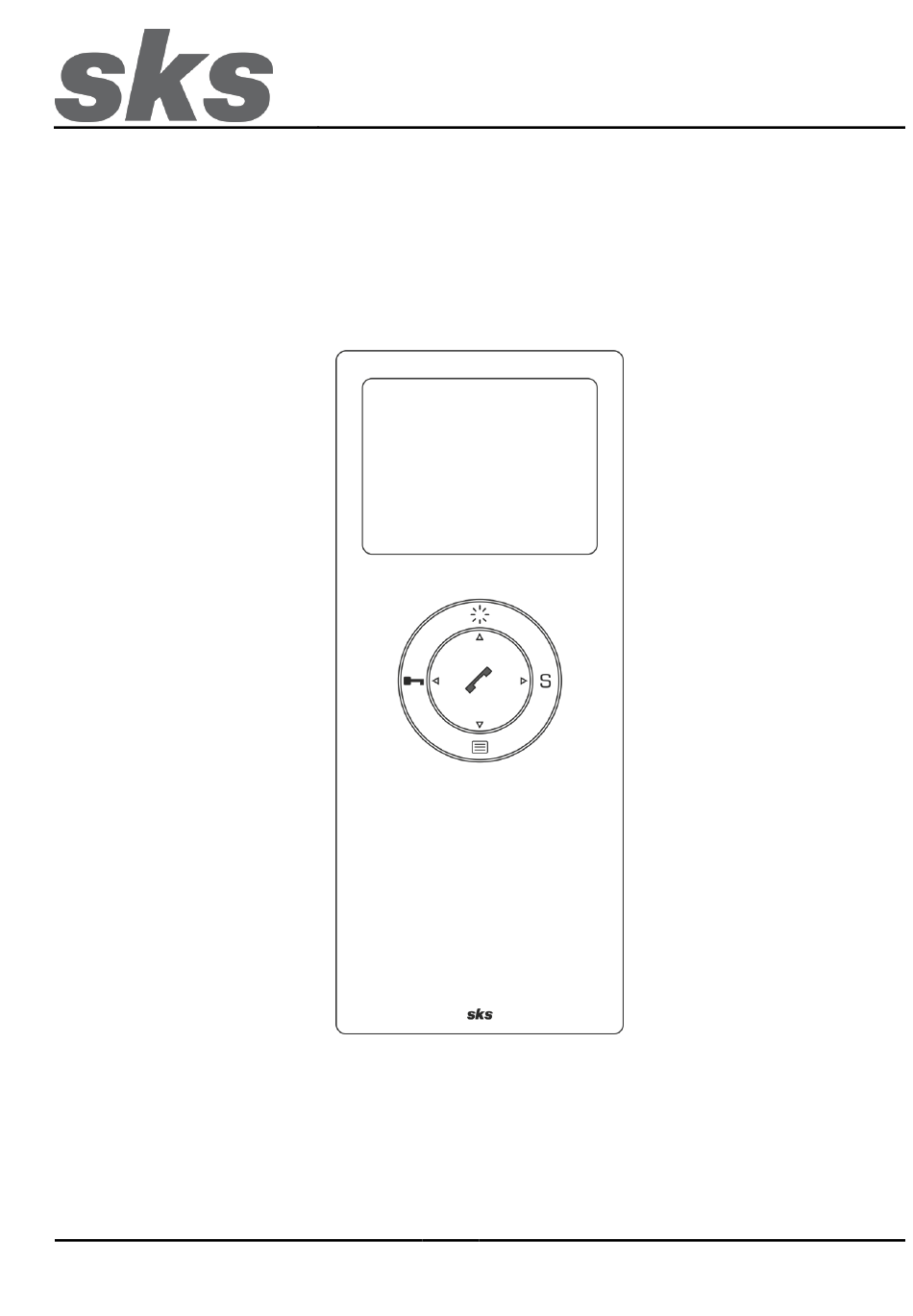

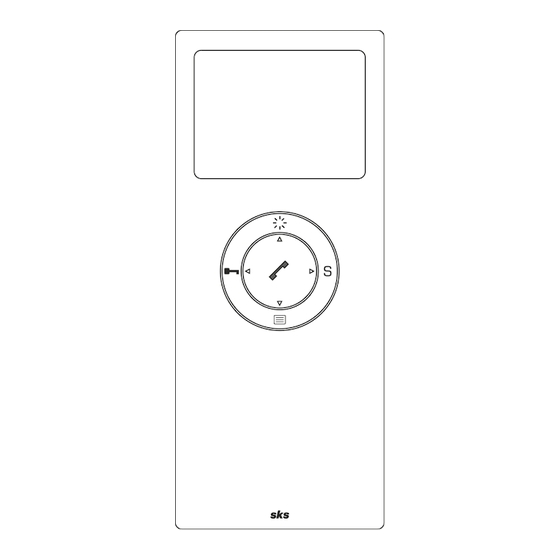

Bedienungsanleitung
Instruction manual
DS2010 Video Freisprechen
SKS-Kinkel Elektronik GmbH
Version: 3.1
Support-Hotline: +49 (0) 2661 98088 112
E-Mail: support@sks-kinkel.de
Dokument Art. Nr. 97003405

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DS2010 and is the answer not in the manual?

Questions and answers

Summary of Contents for SKS–Kinkel Elektronik DS2010

  • Page 1 Bedienungsanleitung Instruction manual DS2010 Video Freisprechen SKS-Kinkel Elektronik GmbH Version: 3.1 Support-Hotline: +49 (0) 2661 98088 112 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003405...

  • Page 2: Table Of Contents

    Intervall ..............................16 Bildspeicher (optional) ..........................16 2.7.1 Bild-Serie löschen ..........................17 2.7.2 Alle Bilder löschen..........................17 Rücksetzen der DS2010 ........................... 18 Service ................................19 Support-Hotline: +49 (0) 2661 98088 112 - 2 - Version: 3.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003405...
  • Page 3 Image storage (optional) ..........................33 2.7.1 Delete image series ..........................34 2.7.2 Delete all images ............................ 34 Resetting the DS2010 ............................35 Service ................................36 Notizen, notes ..............................37 Support-Hotline: +49 (0) 2661 98088 112 - 3 - Version: 3.1 E-Mail: support@sks-kinkel.de...

  • Page 4: Bedienung

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Bedienung Die Bedienung der Innensprechstelle erfolgt ausschließlich über den Centerkey und über den Silbernen Ring der den Centerkey umgibt. Mit dem Centerkey werden Hausrufe angenommen, Funktionen ausgeführt und es wird im Menü navigiert. Um das On-Screen Menü aufrufen zu können, muss die Menütaste zuerst einmal betätigt werden um den Bildschirm zu aktivieren.

  • Page 5: Hauptmenü

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Hauptmenü Um das On-Screen Menü aufrufen zu können, muss die Menütaste zuerst einmal betätigt werden um den Bildschirm zu aktivieren. Nachdem der Bildschirm aktiviert worden ist, halten Sie die Menütaste zum zweiten Mal und halten diese für ca.

  • Page 6: Kamera

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Kamera Hier können die im System vorhandenen Kameras ausgewählt und abgerufen werden. Wählen Sie mit den Navigationstasten die gewünschte Kamera aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um die Kamera auszuwählen und deren Bild anzuzeigen.

  • Page 7: Display Farbe

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.3.2 Display Farbe Bei dem Punkt Farbe wird der Farbwert des Displays eingestellt. Wählen Sie mit den Navigationstasten die gewünschte Farbwertstufe aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um den Farbwert zu übernehmen.

  • Page 8: Rufton Lautstärke

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.4.1 Rufton Lautstärke Bei dem Punkt Rufton wird die Ruftonlautstärke bei einem Hausruf und Internruf eingestellt. Wählen Sie, mit den Navigationstasten, die gewünschte Lautstärke aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um die Ruftonlautstärke zu übernehmen.

  • Page 9: Ruhe Modus

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.4.3 Ruhe Modus Der Ruhe-Modus kann immer dann eingeschaltet werden, wenn die Innensprechstelle komplett Lautlos (Hausruf & Etagenruf) geschaltet werden soll, der LED-Ring auf der Vorderseite der Innensprechstelle blinkt dann im Sekundentakt. Beachten Sie bitte, dass der Ruhe-Modus nach Ablauf von 12 Stunden oder nach einem Stromausfall automatisch wieder deaktiviert wird.

  • Page 10: Etagenruf Melodie

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.5.2 Etagenruf Melodie Bei dem Punkt Etagenruf wird der Rufton für den Etagenruf eingestellt. Ihnen stehen 4 unterschiedliche, polyphone Melodien zur Auswahl. Wählen Sie, mit den Navigationstasten, die gewünschte Melodie aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste, um die Melodie zu übernehmen.

  • Page 11: Internruf Neu Anlegen

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.6.1.1 Internruf neu anlegen Bei diesem Punkt können Sie neue Internruf Teilnehmer anlegen. Die nachfolgende Tabelle erklärt die einzelnen Einstellungspunkte. Funktion Bedeutung Gibt an welche Internrufnummer dem Teilnehmer Ruf Nr zugewiesen wird. Gibt an an welche SKS BUS-Adresse der Internruf An Rufadresse Buchstabe gesendet wird.

  • Page 12: Internruf Löschen

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.6.1.3 Internruf löschen Bei diesem Punkt können Sie bestehende Internrufteilnehmer löschen. Die nachfolgende Tabelle erklärt die einzelnen Einstellungspunkte. Funktion Bedeutung Gibt an welche Internrufnummer dem Teilnehmer Ruf Nr zugewiesen wird. Gibt an an welche SKS BUS-Adresse der Internruf An Rufadresse Buchstabe gesendet wird.

  • Page 13: Sprache Ändern

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.6.3 Sprache ändern Die Sprache der Innensprechstelle kann zwischen Deutsch und Englisch gewählt werden. Wählen Sie, mit den Navigationstasten, die gewünschte Einstellung aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste. 2.6.4 Software Zeigt die aktuelle Softwareversion der Innensprechstelle an.

  • Page 14: Automatische Türöffnung

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Nach Eingabe des PIN-Codes gelangen Sie in das Sonderfunktionsmenü. Der PIN-Code schützt vor Zugriff durch dritte auf sicherheitsrelevante Einstellungen der Innensprechstelle. PIN-Code 1234 2.6.5.1 Automatische Türöffnung Mit der Funktion Automatische Türöffnung wird ein Türöffner Busbefehl automatisch nach einem eingehenden Hausruf gesendet.

  • Page 15: Zusatzversorgung

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.6.5.2 Zusatzversorgung In diesem Menüpunkt wird eingestellt, ob die Innensprechstelle von einem Schaltnetzteil extra versorgt wird oder nicht. Wenn Sie sich nicht sicher sind ob die Innensprechstelle Zusatzversorg wird, wenden Sie sich an den SKS- Support.

  • Page 16: Intervall

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.6.6.2 Intervall In diesem Menüpunkt können Sie einstellen, mit wie viel Sekunden Abstand die Bilder gespeichert werden sollen. Das Intervall können Sie von 2 bis 9 Sekunden frei einstellen. Wählen Sie, mit den Navigationstasten, das gewünschte Intervall aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste.

  • Page 17: Bild-Serie Löschen

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen 2.7.1 Bild-Serie löschen Um eine Bildserie zu löschen, wählen Sie zuerst eine Bildserie aus der Liste aus und bestätigen Sie die Auswahl mit der rechten Navigationstaste. Betätigen Sie nun erneut die rechte Navigationstaste um in das Bearbeitungsmenü zu kommen.

  • Page 18: Rücksetzen Der Ds2010

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Rücksetzen der DS2010 Damit die Innensprechstelle auf die Werkseinstellung zurückgesetzt wird, muss: Schritt Beschreibung Die a+ / b- Klemme auf der Rückseite der Innensprechstelle abgezogen werden. Die Programmiertaste (Progtaster) auf der Rückseite der Innensprechstelle gedrückt gehalten werden.

  • Page 19: Service

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Service Für die Gewährleistung gelten die gesetzlichen Bestimmungen (vgl. hierzu auch unsere beigefügten bzw. im Internet unter www.sks-kinkel.de/agb/ abrufbaren und einsehbaren AGB) Abwicklung der Gewährleistung Wir bieten unseren Kunden und auch Elektrofachkräften eine vereinfachte Abwicklung von Gewährleistungsfällen an. Dafür beachten Sie die Verkaufs- und Lieferbedingungen auf unserer Internetpräsenz oder wenden Sie sich an unsere SKS-Support...

  • Page 20: Operation

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free DS2010 Video hands-free Operation The indoor station is exclusively operated via the centerkey and via the silver ring around the centerkey. Accepting a call, all the functions, as well as navigation in the menu are accomplished via the centerkey and via the silver ring around the centerkey.

  • Page 21: Main Menu

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Please find the functions of the touch keys in the table below. Function Receiver key. Incoming door calls are accepted and ended. Special key. Performs a function of the SKS switch actuator. Light key. May be used for a function of the SKS switch actuator.

  • Page 22: Internal Call

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Internal call The already created internal call addresses / users (see 4 or 6.6.1) may be selected and called. Use the navigation keys to select the party to be called and confirm the selection with the navigation right key to actually call them.

  • Page 23: Display Brightness

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.3.1 Display brightness The menu item Brightness controls the overall brightness of the display. Use the navigation keys to select the desired brightness and confirm the selection with the navigation right key to implement the selection.

  • Page 24: Volume

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Volume The menu item Volume is used to adjust the audio output settings. Three different volumes may be set with this item on the menu. The volume of the ringtone, the voice, and the sleep mode may be adjusted here.

  • Page 25: Voice Volume

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.4.2 Voice volume The menu item Speach is used to set the voice volume for a house call or an internal call. Use the navigation keys to select the desired volume level and confirm the selection with the confirmation key.

  • Page 26: Melody

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Melody The menu item Melody is used to set the ringtones of the indoor station. Ring tones for house call as well as floor call may be set independently. 2.5.1 Housecall melody The menu item Housecall is used to set the ringtone for the house call. There are 8 different polyphonic melodies to choose from.

  • Page 27: Setup

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Setup The menu item Setup is used to enter a variety of start-up settings for the indoor station. 2.6.1 Start-up internal call This menu item is used to create, edit, and delete up to 6 addresses for users of the intercom.

  • Page 28: Create An Internal Call

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.6.1.1 Create an internal call Use this menu item to create new addresses for users. The following table explains the individual settings. Function Explanation Call No. The internal number that has been assigned to the party.

  • Page 29: Delete An Internal Call

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.6.1.3 Delete an internal call Use this menu item to delete existing internal call addresses. The following table explains the individual settings. Function Explanation Call No. The internal number that has been assigned to the party.

  • Page 30: Change Language

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.6.3 Change language There is a choice between German and English for the indoor station. Use the navigation keys to select the desired setting and confirm the selection with the confirmation key. Press the navigation left key to go back in the menu.

  • Page 31: Automatic Door Opening

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free First enter the PIN code to get to the special functions menu. The PIN code is necessary to protect security critical settings in the indoor station from being accessed by third parties. PIN-Code 1234 2.6.5.1...

  • Page 32: External Feed - In

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.6.5.2 External feed - in Use this menu item to set whether or not the indoor station has an external power supply. If you are not sure whether the door station does have an external power supply, please contact the SKS support team.

  • Page 33: Interval

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.6.6.2 Interval Use this menu item to set the seconds for the intervals at which the images are to be stored. The intervals may be freely set between 2 and 9 seconds. Use the navigation keys to select the desired setting and confirm the selection with the confirmation key. Press the navigation left key to go back in the menu.

  • Page 34: Delete Image Series

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free 2.7.1 Delete image series To delete an image sequence please select the desired series from the list and confirm the selection with the confirmation key. Then once again press the confirmation key to get into the editing.

  • Page 35: Resetting The Ds2010

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Resetting the DS2010 To reset the indoor station to the factory setting it is necessary to follow the steps below: Step Description Pull off the a+/b- terminal on the back of the indoor station.

  • Page 36: Service

    SKS-Kinkel Elektronik GmbH DS2010 Video hands-free Service Statutory provisions for warranty shall apply. (See general terms and conditions in the appendix or the internet at www.sks- kinkel.de/agb/). Warranty Our customers and electricians are offered a simplified settlement process of the warranty claim. For more information on this please refer to the terms and conditions on our internet page or contact the SKS support hotline.

  • Page 37: Notizen, Notes

    SKS-Kinkel Elektronik GmbH DS2010 Video Freisprechen Notizen, notes Support-Hotline: +49 (0) 2661 98088 112 - 37 - Version: 3.1 E-Mail: support@sks-kinkel.de Dokument Art. Nr. 97003405...
