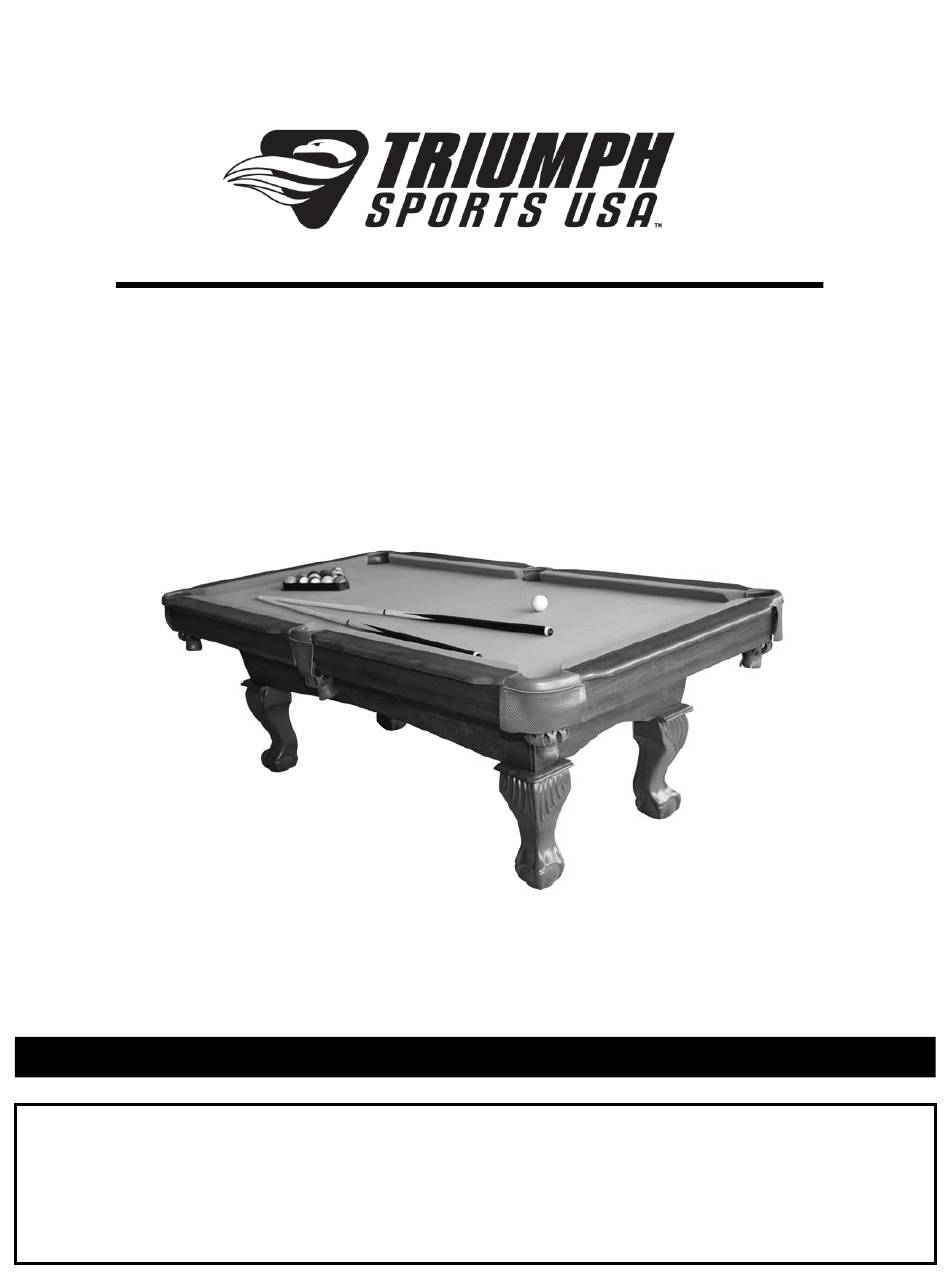

- Page 1 Santa Fe 89” Billiard Table Please keep this instruction manual for future reference If you have any problems with your new product, please contact Triumph Sports USA at 1-866-815-4173, or e-mail us at csr@triumphsportsusa.com for any technical support or warranty issues.
- Page 2 Limited 90-Day Triumph Sports USA, Inc. Warranty All Triumph Sports USA, Inc. (TSU) games have a limited 90-day from date of purchase warranty. This warrants the retail purchaser for any TSU game purchased to be free from any defect in materials and construction for 90 days from the date of purchase. The only exceptions to the warranty include main frames, tabletops, playing surfaces, batteries or tools.
-
Page 3: Parts List
Parts List Leg -B Leg -a Side Leg Panel End Leg Panel Cabinet For Billiard 4 Pcs 2 pcs 4 Pcs 2 pcs 1 Pc 3.5*12mm Screw M6 x 45mm Leg Bolt M6 x 38mm Leg Bolt Leg -C Leg Support 20 pcs 1 6 pcs 1 6 pcs... - Page 4 Assembly Tips: Attention: If you are using an electric screwdriver in the assembly, please set at low torque and do not over tighten the hardware. When assembling individual parts, loosely tighten screws until all screws are inserted, then tighten completely. Assembly Instructions NOTE: We recommend that two adults work together to assemble this game.
- Page 5 Step 5 Attach leg C (#10) to leg A (#2) with screws (#14). Step 6 Insert the assembled unit from Fig. 1 A into the leg A (#2). Line up and push the slots on the bottom of leg D (#11) with the grooves on the inside of the leg A (#2).
- Page 6 Step 8 Secure the two half legs together with screws (#15). Step 9 Place leg end cap (#16) on the assembled leg from Fig. 1 E. Repeat the steps for the other legs. Step 10 Attach the side and end panels (#4) & (#5) to the frame billiard top (#1) using screws (#8) and hinges .
- Page 7 Step 11 Attach leg support (#9) to each corner with bolts (#7). Step 12 Attach assembled legs to the leg support (#9) with bolts (#6).
- Page 8 CAUTION: Two adults are recommended to flip the table as shown. 1.Lift the table off the ground. 2.Turn the table over, using caution to clear the legs as you turn. 3.Place the table on all four legs at the same time. DO NOT HOLD DO NOT LEAN THE ON...
- Page 9 Table de billard de 226cm Veuillez conserver ce mode d’emploi pour consultation ultérieure Si ce produit récemment acquis présente un défaut, veuillez contacter Triumph Sports USA par téléphone au 1-866-815-4173, ou par courrier électronique à csr@triumphsportsusa.com pour obtenir une aide...
- Page 10 Garantie limitée de 90 jours de Triumph Sports, Inc. Tous les jeux Triumph Sports USA, Inc. (TSU) bénéficient d’une garantie limitée de 90 jours à partir de la date d’achat. Cette garantie couvre l’acquéreur d’un jeu TSU vendu au détail contre tout défaut de matériau ou de construction pendant une période de 90 jours à...
-
Page 11: Liste Des Pièces
Liste des pièces Pied -B Panneau lat¨|ral Pied -A Panneau d? ˉ extr¨|mit¨| Chassis de billard Nombre: 4 Nombre: 4 Nombre: 2 Nombre: 2 Nombre: 1 Boulon de pied Boulon de pied Support de pied Pied -C M6 x 38mm 3.5x12mm M6 x 45 mm Nombre: 4... -
Page 12: Montage
Conseils de montage : Attention: Si l’on utilise un tournevis électrique pour effectuer le montage, le régler sur un faible couple et ne jamais serrer excessivement, Lors du montage de pièces, serrer peu les vis jusqu’à ce qu’elles soient toutes insérées, puis serrerà fond. Montage REMARQUE: Le montage sera facilité... - Page 13 Étape 5 Fixer le pied C (N° 10) au pied A (N° 2) à l’aide de vis (N° 14). Étape 6 Introduire l’unité assemblée représentée à la Fig. 1 A dans le pied A (N° 2). Aligner les encoches à la partie inférieure du pied D (N° 11) avec les rainures de l’intérieur du pied A (N°...
- Page 14 Étape 8 Fixer les deux moitiés de pieds ensemble avec des vis (N° 15). Étape 9 Placer l’embout de pied (N° 16) sur le pied monté, représenté à la Fig. 1 E. Procéder de même pour les autres pieds. Étape 10 Fixer les panneaux latéraux (N°...
- Page 15 Étape 11 Fixer les supports de pieds (N° 9) à chaque coin à l’aide de boulons (N° 7). Étape 12 Fixer les pieds montés aux supports de pieds (N° 9) à l’aide de boulons (N° 6).
- Page 16 ATTENTION : Il faut deux personnes pour retourner la table. 1.Soulever la table du sol. 2.Retourner la table en veillant à ce que les pieds ne heurtent pas le sol. 3.Placer la table sur ses quatre pieds en même temps. NE PAS NE PAS INCLINER SAISIR LA...
