Migatronics TIG CWF Manual

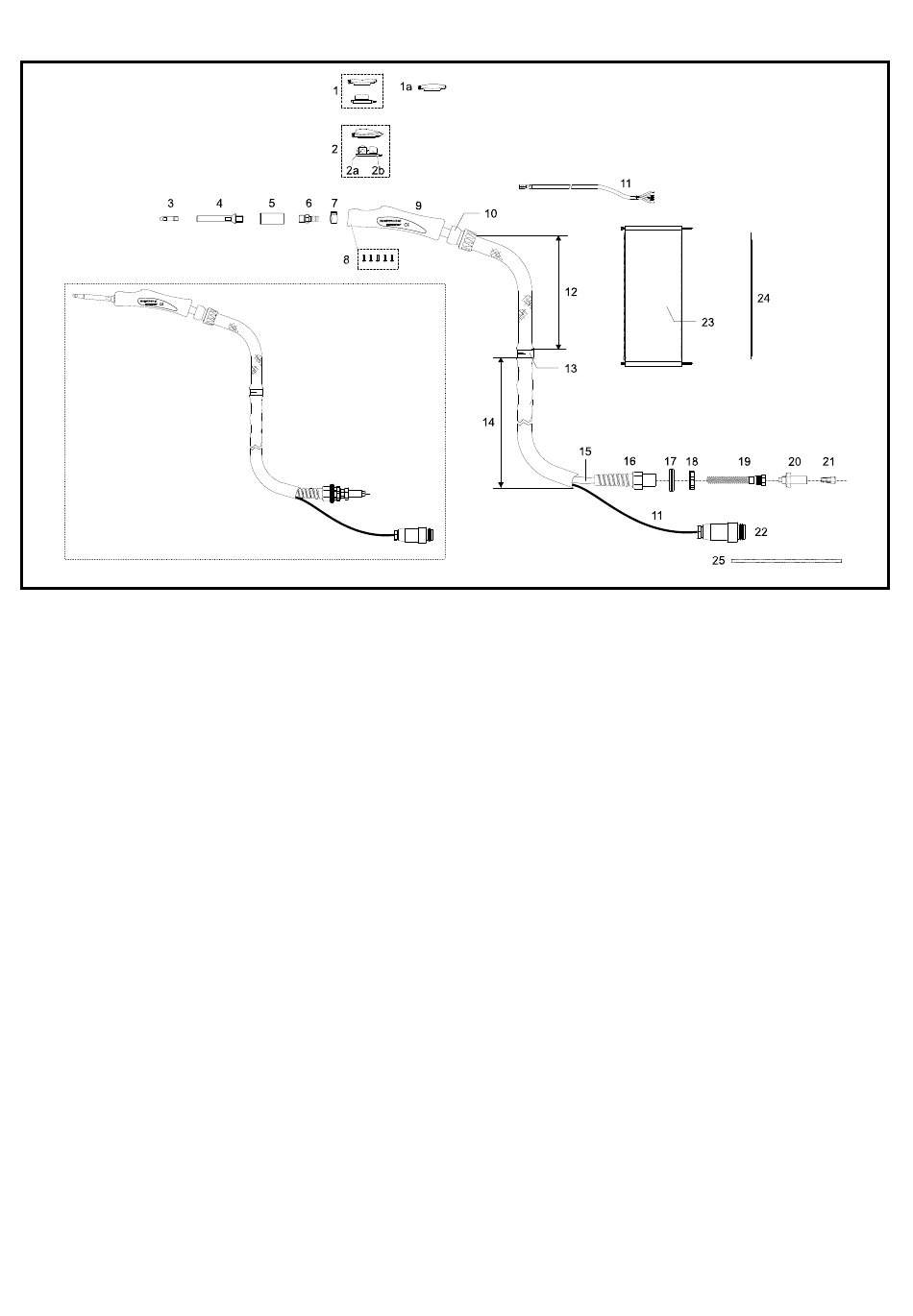

Pos. No. VAREBETEGNELSE
80392891 TIG Cold Wire, 4m handle straight
1 80300100 Tastmodul
1a 80300102 Afdækning, blank
2 80300139 Tastmodul m/potentiometer, CWF
2a 80100710 O-ring 4x1mm
2b 80300129 Gummiknap for 80300101
3 80130001 Dyse ø0,6 M6 ø6x25mm CuNi
3 80130002 Dyse ø0,8 M6 ø6x25mm CuNi
3 80130003 Dyse ø1,0 M6 ø6x25mm CuNi
3 80130004 Dyse ø1,2 M6 ø6x25mm CuNi
3 80130101 Dyse ø0,6 M6 ø6x25mm E-Cu
3* 80130102 Dyse ø0,8 M6 ø6x25mm E-Cu
3 80130103 Dyse ø1,0 M6 ø6x25mm E-Cu
3 80130104 Dyse ø1,2 M6 ø6x25mm E-Cu
4 25420264 Inderrør for håndtag
5 25420265 Mellemstykke for inderrør
6 25420088 Trådførernippel
7 43715009 Klemring
8 80300109 Skrue (1 sæt = 5 stk)
9 80300103 Håndtag
10 80300105 Kugleled
11 80300107 Styrekabel, 4m
12 80300112 Overtræksslange læder 0,8m
13 80300115 Overgangskit, overtræksslange, lille
14 80300127 Overtræksslange neopren, 3,2m
15 92560608 Slange ø8xø6x1mm, 4m
16 18480023 Kabelforskruning med aflastning
17 18470008 PVC ledningsgennemføring ø25, ø31,5
18 18480024 Møtrik for kabelforskruning
19 43620063 Omløber med aflastning
20 80100005 Tilslutningsstuds, trådfremføring
21 80100006 Trådlederholder
22 17210057 Stik 7-pol rund, han
23 80300134 Læderovertræk med lynlås 0,85m
24 803600xx Wolframelektrode
25* 92594015 Trådleder ALU 4,75m 1,0
25 92594020 Trådleder ALU 4,75m 1,2
25 92595008 Trådleder rustfri/FE 4,75mm 1,0
25 92595004 Trådleder rustfri/FE 4,75mm 1,2
* Sliddele monteret som standard
50119348

DESCRIPTION OF GOODS

TIG Cold Wire, 4m handle straight
Key unit
Cover, blank
Key unit with potentiometer, CWF
O-ring 4x1mm
Rubber part for 80300101
Contact tip ø0.6 M6 ø6x25mm CuNi
Contact tip ø0.8 M6 ø6x25mm CuNi
Contact tip ø1.0 M6 ø6x25mm CuNi
Contact tip ø1.2 M6 ø6x25mm CuNi
Contact tip ø0.6 M6 ø6x25mm E-Cu
Contact tip ø0.8 M6 ø6x25mm E-Cu
Contact tip ø1.0 M6 ø6x25mm E-Cu
Contact tip ø1.2 M6 ø6x25mm E-Cu
Guide tube for handle
Adapter for guide tube
Nipple for wire guide liner
Clip ring
Screw (1 set = 5 pcs)
Handle
Ball joint
Control cable, 4m
Leather protection cover hose, 0.8m
Assembly kit for cover hose, small
Cover hose neopren, 3.2m
Hose ø8xø6x1mm, 4m
Cable inlet with relief
PVC wire lead-in ø25, ø31.5
Nut for cable inlet
Connecting nut with relief
Connecting piece wirefeeder
Wire guide holder
Plug 7-poles round, male
Leather cover with zip 0.85m
Tungsten electrode
Wire liner ALU 4.75m 1.0
Wire liner ALU 4.75m 1.2
Wire liner stainless/FE 4.75m 1.0
Wire liner stainless/FE 4.75m 1.2
Fitted as standard equipment
TIG Cold Wire feeder
WARENBEZEICHNUNG
TIG Cold Wire, 4m handle straight
Tasteeinheit
Abdeckung, leer
Tasteeinheit mit Potentiometer, CWF
O-Ring 4x1mm
Gummiteil für 80300101
Düse ø0,6 M6 ø6x25mm CuNi
Düse ø0,8 M6 ø6x25mm CuNi
Düse ø1,0 M6 ø6x25mm CuNi
Düse ø1,2 M6 ø6x25mm CuNi
Düse ø0,6 M6 ø6x25mm E-Cu
Düse ø0,8 M6 ø6x25mm E-Cu
Düse ø1,0 M6 ø6x25mm E-Cu
Düse ø1,2 M6 ø6x25mm E-Cu
Führungsrohr für Handgriff
Adapter für Führungsrohr
Drahtführernippel
Spannring
Schraube (1 Satz = 5 Stück)
Handgriff
Kugelgelenk
Steuerkabel, 4m
Lederschutzüberzug, 0,8m
Verbindungskit Überzugschlauch, klein
Überzugschlauch Neopren, 3,2m
Schlauch ø8xø6x1mm, 4m
Kabelverschraubung mit Entlastung
PVC Leitungsdurchführung ø25, ø31,5
Mutter für Kabelverschraubung
Umlaufmutter mit Entlastung
Verbindungsstück Drahtvorschubkoffer
Halter, Führungsspirale
Stecker 7-polig rund, männlich
Lederüberzug mit Reißverschluss 0,85m
Wolfram Elektrode
Führungsspirale ALU 4,75m 1,0
Führungsspirale ALU 4,75m 1,2
Führungsspirale rostfreier/FE 4,75m 1,0
Führungsspirale rostfreier/FE 4,75m 1,2
Montiert als Standard
DESIGNATION DES PIECES
TIG Cold Wire, 4m handle straight
Gâchette sans commande à distance
Couverture
Gâchette avec commande à distance, CWF
Joint torique 4x1mm
Pièce caoutchouc pour 80300101
Tube contact ø0,6 M6 ø6x25mm CuNi
Tube contact ø0,8 M6 ø6x25mm CuNi
Tube contact ø1,0 M6 ø6x25mm CuNi
Tube contact ø1,2 M6 ø6x25mm CuNi
Tube contact ø0,6 M6 ø6x25mm E-Cu
Tube contact ø0,8 M6 ø6x25mm E-Cu
Tube contact ø1,0 M6 ø6x25mm E-Cu
Tube contact ø1,2 M6 ø6x25mm E-Cu
Tube de conduire de poignée
Adaptateur de tube de conduire
Raccord guidage de fil
Raccord
Vis (1 jeu = 2pcs)
Poignée
Rotule
Câble de commande, 4m
Tubulure de protection, 0,8m
Pièce intermédiaire de tubulure de protection
Tubulure de protection neopren, 7,2m
Tubulure ø8xø6x1mm, 4m
Manchon fileté de câble avec support
Traversée PVC ø25, ø31,5
Ecrou pour manchon fileté de câble
Ecrou d'assemblage avec support
Raccord torche
Porte-guide fil
Prise 7-pôle, mâle
Protection en cuir avec fermeture à glissière
Électrodes de tungstène
Guidage de fil ALU 4,75m 1,0
Guidage de fil ALU 4,75m 1,0
Guidage de fil inoxydable/FE 4,75m 1,0
Guidage de fil inoxydable/FE 4,75m 1,2
Équipements standards
