Configurar el Digi-Motor
3) Conecte el protector contra sobretensiones en el mazo de cables.
Consulte la imagen 7.
Establezca la tensión del motor para que coincida con la aplicación
utilizando los cables de cable flexible de voltaje rojo: consulte la
imagen 2.
4) Configure el giro del motor de acuerdo con la aplicación utilizando
los cables de conección BLANCOS: consulte la imagen 3.
Rotación a la derecha:
Rotación a la izquierda: deje los cables de conección BLANCOS
5) Configure el modo de operación del motor (PSC o X-13) de acuerdo
con la aplicación utilizando los cables conectores AZULES del
modo de operación: consulte la imagen 4.
PSC: conecte los cables de conección AZULES entre sí
(circuito cerrado).
X-13: deje los cables de conección AZULES desconectados
(circuito abierto).
X-13: instale la tarjeta PC X-13 en el arnés de cables de
la toma de velocidad desenchufando el conector
e insertando la tarjeta PC X-13. Consulte las
imágenes 5 y 6.
X-13: desenchufe y elimine el arnés de cables de
alimentación Azure
(El arnés de cables de alimentación X-13 que vienen
de fábrica servirá de reemplazo).
6) Vuelva a instalar el ensamblaje del ventilador dentro del equipo
HVAC.
Imagen 7: Protector contra sobretensiones
Imagen 6: ubicación de la tarjeta PC X-13
®
Azure
®
conecte los cables de conección BLANCOS
entre sí (circuito cerrado).
desconectados (circuito abierto).
BLANCO y VERDE/AMARILLO.
®
www.marsdelivers-contractors.com
Manual de instalación de Digi-Motor
®
cont.

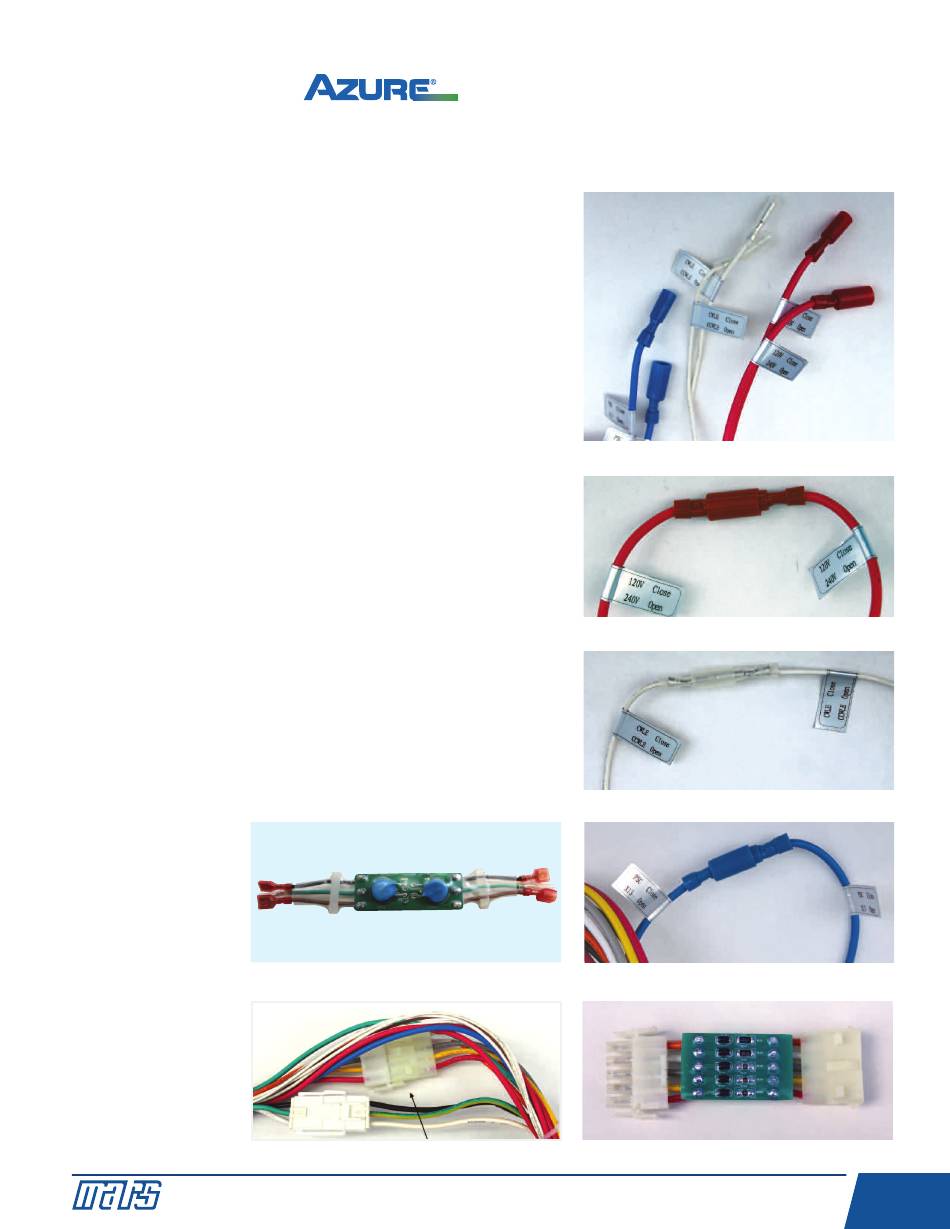

Conectores de configuración
Imagen 2: voltaje
Imagen 3: rotación
Imagen 4: modo de operación
Imagen 5: tarjeta PC X-13
®
