π
H-1297, S-11507
PURE FLOW 1000
EYEWASH STATION
The H-1297 shipping carton should contain:
• Eye Wash Station
• Emergency Sign
• Hanging Bracket
Before installing S-11507 Pure Flow 1000® Saline Cartridges, inspect product for damage.
NOTE: S-11507 Pure Flow 1000® Saline Cartridges are sold separately.
NOTE: This eyewash station requires two saline
cartridges to be installed at the same time.

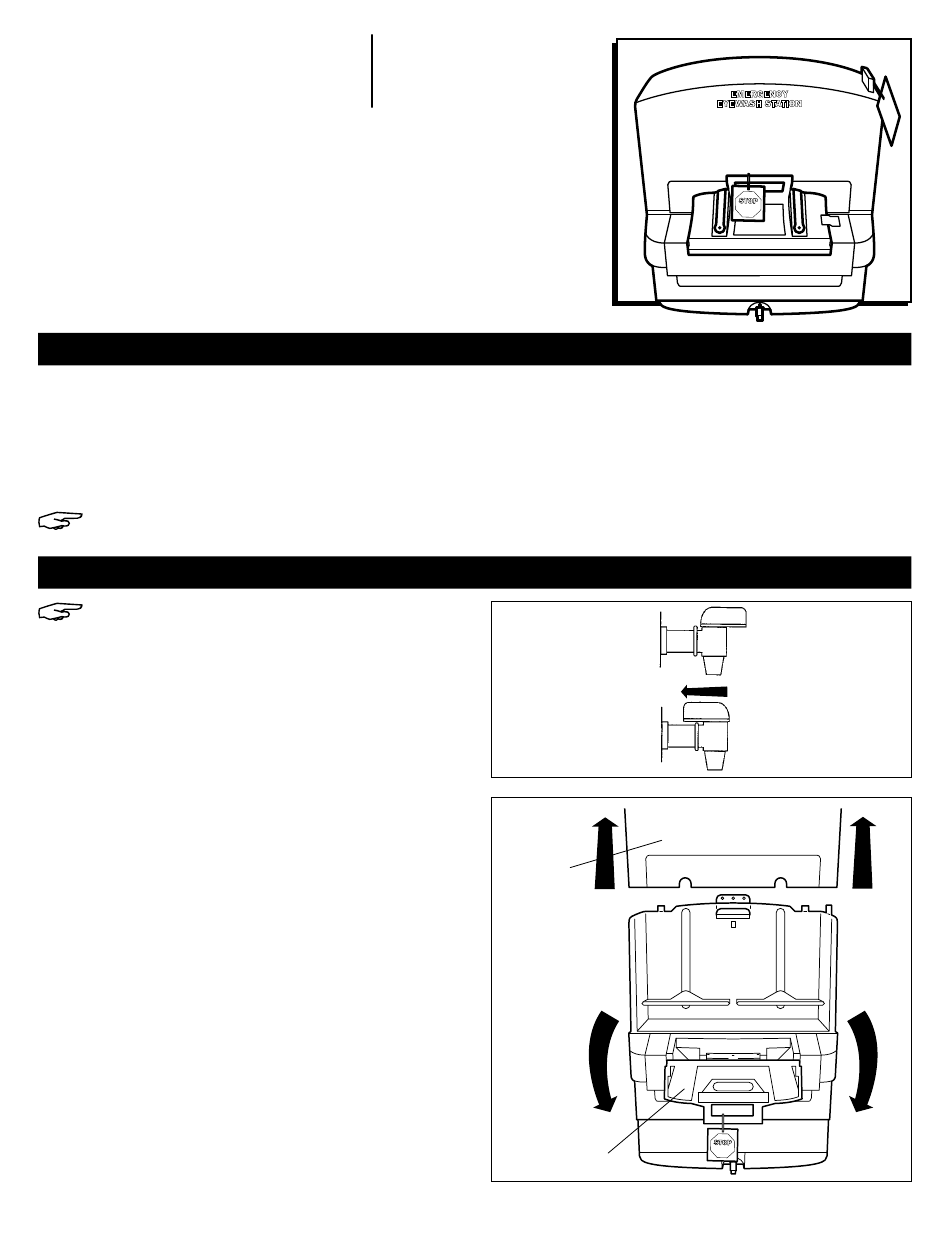

1. Close the drain spigot by turning handle to the rear.
(See Figure 1)
2. Remove cover by lifting up. (See Figure 2A) Open
activating door. (See Figure 2B)
PAGE 1 OF 12
1-800-295-5510
uline.com
®
GENERAL INFORMATION
CARTRIDGE INSTALLATION
Pour le français, consulter les pages 9-12.
Figure 1
Figure 2A
Cover
Figure 2B
Activating Door
Para Español, vea páginas 5-8.
Open
Closed
0915 IH-1297

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Pure Flow 1000 H-1297 and is the answer not in the manual?

Questions and answers

Summary of Contents for U-Line Pure Flow 1000 H-1297

  • Page 1 Para Español, vea páginas 5-8. Pour le français, consulter les pages 9-12. π H-1297, S-11507 1-800-295-5510 uline.com PURE FLOW 1000 ® EYEWASH STATION GENERAL INFORMATION The H-1297 shipping carton should contain: • Eye Wash Station • Emergency Sign • Hanging Bracket Before installing S-11507 Pure Flow 1000®...

  • Page 2: 5. Pull Green Latch Tabs Forward To Drop Down Reservoir

    CARTRIDGE INSTALLATION CONTINUED 3. Raise reservoir to "Up" position, latch on housing by Figure 3 pressing back on latching tabs. (See Figure 3) Latching Tabs Reservoir 4. Place two S-11507 Pure Flow 1000® Saline Cartridges Figure 4 on the shelf. Nozzle assembly must be in front. (See Figure 4) 5.
  • Page 3 CARTRIDGE INSTALLATION CONTINUED Remove rubber bands from activating strap and Figure 7 nozzle. Extend activating straps to the side. Do not pull on the straps. (See Figure 7) 8. Snap right-hand nozzle into place on white nozzle Figure 8 plate. An audible 'click' will be heard to confirm that the nozzle is engaged.
  • Page 4 CARTRIDGE INSTALLATION CONTINUED 11. Position nozzle activating straps over top of door and Figure 11 down raised area on either side of the door handle so the straps cover the labels on the activation door. (See Figure 11) 12. Push plastic fastener into hole in door until flange is seated against the door.

  • Page 5: Información General

    π H-1297, S-11507 01-800-295-5510 uline.mx PURE FLOW 1000 ® ESTACIÓN LAVAOJOS INFORMACIÓN GENERAL La caja de la unidad H-1297 debe contener: • Estación Lavaojos • Letrero de Emergencia • Soporte de Instalación Antes de instalar los cartuchos de solución salina S-11507 Pure Flow 1000®, revise el producto para verificar que no haya daños.
  • Page 6 CONTINUACIÓN DE INSTALACIÓN DEL CARTUCHO 3. Coloque el depósito en la posición "Up" (Arriba) Diagrama 3 y trabe la cubierta presionando las pestañas de bloqueo hacia atrás. (Vea Diagrama 3) Pestañas de Bloqueo Depósito 4. Coloque en la repisa dos cartuchos de solución Diagrama 4 salina S-11507 Pure Flow 1000®.

  • Page 7: 10. Coloque Las Dos Correas Negras Sobre La Parte

    CONTINUACIÓN DE INSTALACIÓN DEL CARTUCHO Quite las ligas de goma de la correa de activación Diagrama 7 y la boquilla. Extienda las correas de activación hacia los lados. No jale las correas. (Vea Diagrama 7) 8. Inserte la boquilla derecha en su lugar sobre la Diagrama 8 placa con boquilla blanca ejerciendo presión.
  • Page 8 CONTINUACIÓN DE INSTALACIÓN DEL CARTUCHO 11. Coloque las correas de activación de las boquillas Diagrama 11 sobre la puerta y hacia abajo de la zona elevada de cada uno de los lados del asa de la puerta, de forma que las correas cubran las etiquetas adhesivas de la puerta de activación.

  • Page 9: Renseignements Généraux

    π H-1297, S-11507 1-800-295-5510 uline.ca PURE FLOW 1000 – STATION DE LAVAGE DES YEUX RENSEIGNEMENTS GÉNÉRAUX La boîte d'expédition (H-1297) doit contenir : • Station de lavage des yeux • Affiche de sécurité • Support de suspension Avant d'installer les cartouches de solution saline Pure Flow 1000 (S-11507), inspectez le produit pour vous assurer qu'il n'est pas endommagé.
  • Page 10 INSTALLATION DE LA CARTOUCHE SUITE 3. Soulevez le réservoir vers le haut, puis accrochez-le Figure 3 au boîtier en appuyant sur les crans de verrouillage. (Voir Figure 3) Crans de verrouillage Réservoir 4. Placez deux cartouches de solution saline Pure Flow Figure 4 1000 (S-11507) sur la tablette.
  • Page 11 INSTALLATION DE LA CARTOUCHE SUITE Retirez les bandes élastiques de la courroie Figure 7 d'activation et de la buse. Étendre les courroies d'activation sur le côté. Ne tirez pas sur les courroies. (Voir Figure 7) 8. Encliquetez la buse de droite en place sur la plaque Figure 8 de buse blanche.
  • Page 12 INSTALLATION DE LA CARTOUCHE SUITE 11. Placez la buse d'activation des courroies sur le dessus de la porte et vers le bas sur la zone Figure 11 surélevée sur chaque côté de la poignée de porte de façon à ce que les courroies couvrent les étiquettes sur la porte d'activation.
