6 Montage en installatie

Let op!
• Doorloop eerst de stappen van hoofdstuk 6 indien u dit nog niet gedaan heeft.
• Druk niet op OK voordat het product gemonteerd is op een radiator.
• Het water uit het verwarmingssysteem hoeft niet afgetapt te worden wanneer u het
product gaat monteren.
6.1 Voorbereiding voor montage
• Indien aanwezig, verwijder de oude kraan van de radiator. Raadpleeg de handleiding of
website van de fabrikant voor een exacte omschrijving.
Let op! Draai de kraan dicht voordat u deze verwijderd. Dit doet u door de kraan
linksom te draaien.
• Montage op een standaard ventiel volg de stappen bij paragraaf 6.2, voor een Danfoss
ventiel volg de stappen bij paragraaf 6.3.

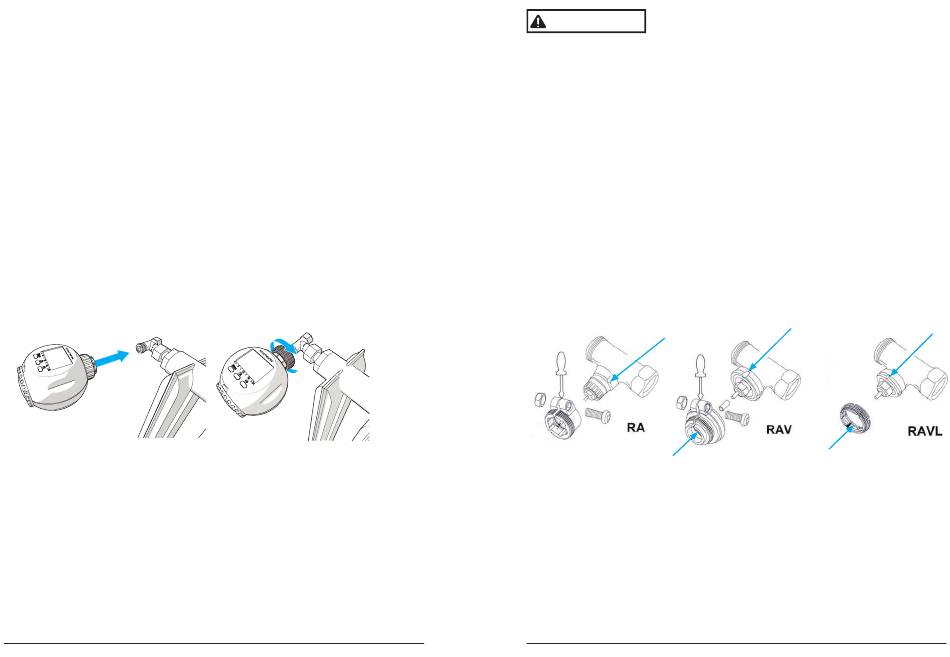

6.2 Montage op een standaard ventiel
1 Trek de bevestigingsring uit tot een 'CLICK!' te horen is.
2 Duw het product op de radiator.
3 Draai de bevestigingsring vast door deze rechtsom te draaien.
Het product is nu bevestigd op de radiator.
4 Druk op OK.
De ventielbediening draait uit het product. In het display verschijnt 'AdA'.
Bij een juiste montage verschijnt in het display het startscherm. Bij een onjuiste montage
verschijnt een foutmelding code (F1, F2 of F3). Zie hoofdstuk 'Storingen' voor meer informatie.
6.3 Montage op een Danfoss ventiel
Bepaal eerst welke van de drie Danfoss ringen (RA/RAV/RAVL) geplaatst moet worden op het
ventiel van de radiator. Bevestig deze ring en plaats daarna de slimme radiatorkraan.
De radiator bevat uitsparingen, zorg ervoor dat de Danfoss ring hier goed in kan klemmen.
8 Gebruikershandleiding – wireless climate control
WAARSCHUWING
• Let tijdens installatie op dat uw vinger niet klem komt te zitten tussen de twee delen van
een Danfoss ring.
Danfoss RA ring
1 Plaats de RA ring om het ventiel van de radiator.
Let op! Plaats de Danfoss ring zodanig, dat deze goed klemt in de uitsparing (E) op de
radiator.
2 Bevestig de RA ring met behulp van de bijgeleverde schroef en moer.
Danfoss RAV ring
1 Plaats de RAV dop (F) op het ventiel van de radiator.
Let op! Plaats de Danfoss ring zodanig, dat deze goed klemt in de uitsparing (E) op de
radiator.
2 Bevestig de RAV ring met behulp van de bijgeleverde schroef en moer.
E
D
Danfoss RAVL ring
1 Plaats de RAVL ring om het ventiel van de radiator.
Deze hoeft niet te worden vastgeschroefd.
2 Trek de bevestigingsring uit tot een 'CLICK!' te horen is.
3 Duw het product op de radiator.
4 Draai de bevestigingsring vast door deze rechtsom te draaien.
Het product is nu bevestigd op de radiator.
5 Druk op OK.
De ventielbediening draait uit het product. In het display verschijnt 'AdA'.
Bij een juiste montage verschijnt in het display het startscherm. Bij een onjuiste montage
verschijnt een foutmelding code (F1, F2 of F3). Zie hoofdstuk 'Storingen' voor meer informatie.
E
F
D
Gebruikershandleiding – wireless climate control kit 9
