V-PLOW 1500 Gen 2
V-SAHK 1500 Gen 2
MODEL / MUDEL
34.4100 / 34.4200 / 34.4300

Advertisement

loading
Need help?

Need help?

Do you have a question about the V-PLOW 1500 Gen 2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Iron Baltic V-PLOW 1500 Gen 2

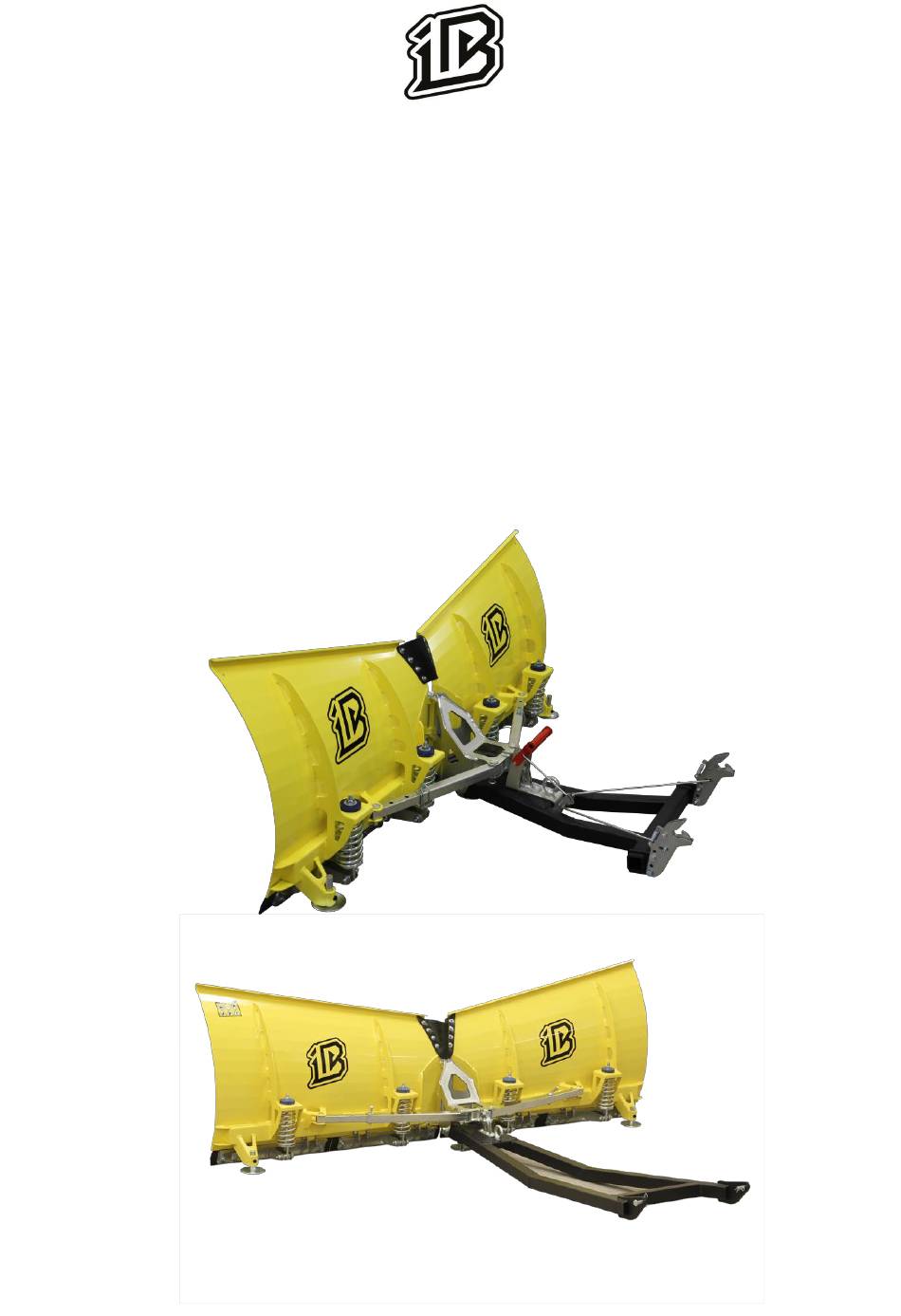

  • Page 1 V-PLOW 1500 Gen 2 V-SAHK 1500 Gen 2 MODEL / MUDEL 34.4100 / 34.4200 / 34.4300...
  • Page 2 ATTENTION! READ AND FOLLOW ALL SAFETY AND OPERATING INSTRUCTIONS! TÄHELEPANU ! LOE JA JÄLGI KÕIKI OHUTUS- JA KASUTUSJUHISEID ! INTRODUCTION This manual contains instructions for fully assembling the ATV V-Plough, along with ensuring it's safe operation and maintenance. NOTE: Photos and drawings in this manual may not necessarily depict the actual models of plough or their accessories. They are merely given as a frame of reference and are based on the latest available information at the time of publication.
  • Page 3: Safety Instructions

    SAFETY INSTRUCTIONS Most accidents occur due to negligence or carelessness. Avoid unnecessary accidents and follow the safety instructions given below. TRAINING Read the safety instructions, terms and conditions of use carefully. Make sure that you have the potential to safely use both the vehicle and plough.
  • Page 4: Completing Assembly

    COMPLETING ASSEMBLY Attention! An ATV winch is required for the installation of the plow! For assembly use 10mm and 17mm socket wrenches. Based on the specification, check whether you have received all the parts for the set. Installation time 20-30 min SPECIFICATION Pos.
  • Page 5 Installation Guide 1. Install the model-specific mounting kit under or in front of the ATV. Instructions are available in the mounting kit packaging. 2. Connect blades 34.3510 and 34.3520 to push tube assembly 34.2200 or 34.3400 or 34.3600. Use plow assembly pin 34.2700, M6 x 12 bolt and 6mm washer.
  • Page 6 3. Install plow adjusting tubes 34.3507 and 34.3508 using pin 34.2008 and 3mm cotter pin. For adjusting the angle of the blades, use lynch pin Pos.10. 4. Install rubber cover 34.2007 between two sides of the plow. Use M6x16 bolts, 6 washers and M6 nylock nuts.
  • Page 7 6. To adjust the angle of the blade, loosen the M10 x 35 bolts and turn the sides connector to a suitable position so that the height adjusters would be parallel to the ground. To adjust the working height of the blade, loosen the screw and set the skid at a suitable height.
  • Page 8 User Guide Use the winch to move the blade up and down. To change the plough’s angle, remove/pull the pin up and turn the blade to the desired position.
  • Page 9 SISSEJUHATUS Antud juhend sisaldab juhiseid saha komplekteerimiseks, ohutuks töötamiseks ja hoolduseks. MÄRKUS: kõik juhendis sisalduvad fotod ja illustratsioonid ei pruugi kujutada tingimata tegelikke mudeleid või tarvikuid, vaid on antud ainult viidetena ning põhinevad avaldamise ajal olemas oleval uusimal tooteinformatsioonil. Seda sümbolit kasutatakse kogu juhendis ja hoiatussiltidel võimaliku raske vigastuse eest hoiatamiseks.
  • Page 10 OHUTUSJUHISED Enamik õnnetustest juhtuvad hooletuse või ettevaatamatuse tõttu. Vältige tarbetuid õnnetusi ja järgige allpool toodud ohutusjuhiseid. VÄLJAÕPE 1. Lugege põhjalikult ohutusjuhiseid ja kasutustingimusi. Veenduge, et olete võimaline sõidukit ja sahka ohutult kasutama. 2. Ärge laske kunagi lastel sõidukit ega sahka kasutada. 3.
  • Page 11 KOMPLEKTEERIMINE Tähelepanu! Saha paigalduseks on vajalik ATV esi vintsi olemasolu! Komplekteerimiseks kasuta leht- või padrunvõtmeid 10mm Kontrollige spetsifikatsiooni alusel, kas olete kõik komplekti osad kätte saanud! Komlekteerimiseks kuluv aeg sõltuvalt oskustest kuni 30min SPETSIFIKATSIOON Pos. Kood Nimetus Kogus 34.3507 Teleskoobi sisemine toru Teleskoobi välimine toru 34.3508 34.2007...
  • Page 12 Paigaldusjuhend Paigalda ATV põhja alla või ATV ette esi kinnitus mudelipõhine adapter. Paigaldusjuhend on adapteri komplektis. 2. Ühenda saha hõlmad 34.3510 ja 34.3520 saha raami 34.2200 või 34.3400 või 34.3600 külge. Kasuta hõlmade kinnitamiseks tappi 34.2700, M6 x 12 polti ja 6mm seibi.
  • Page 13 3. Paigalda hõlmade reguleertorud 34.3507 ja 34.3508 kasutades tappe 34.2008 ja 3mm nõelsplinte. Hõlmade nurga reguleerimiseks kasuta vedrulukustiga tappi Pos.10. 4. Paigalda kummist kate 34.2007 saha hõlmade vahekohta. Kasuta M6x16polte, 6 seibe ja M6 nylock mutreid. 5. Paigalda sahk ATV külge, kesk kinnitus saha korral kasuta selleks kinnitustappe 10x35 ja nõelsplinte.
  • Page 14 6. Hõlma kaldenurga reguleerimiseks ava poldid M10x35 ja keera hõlm sobivasse asendisse nii, et hõlma kõrguse regulaatorid oleks paralleelsed maaga. 7 . Saha töökõrguse reguleerimiseks ava seadekruvi ja liiguta tald sobivale kõrgusele. Saharaam peaks olema paralleelne maaga. Veendu et kõrguse regulator oleks natukene madalamal kui saha tera.
  • Page 15 Kasutusjuhend 1. Kasuta saha üles-alla liigutamiseks vintsi. 2. Saha tööasendi muutmiseks eemalda/tõmba tapp üles ja keera sahk soovitud asendisse.
  • Page 16 V-saha detailide spetsifikatsioon / V-plow parts list Nimetus / Description Kood / Code Kogus Amount Sisemine teleskoobi toru / Inner telescopic tube 34.3507 Välimine teleskoobi toru / Outer telescopic tube 34.3508 Kummikate / Rubber cover 34.2007 Teleskoobi tapp / Pin for telescopic tubes 34.2008 Kolmnurga koost / Triangle assembly 34.2100...
  • Page 17 Kesk-kinnitus / Mid mount...
  • Page 18 Nimetus / Description Kood / Code Kogus Amount Esikinnitus raam (LAI) / Front mount push tubes (WIDE) 34.3401K Esikinnitus raam (KITSAS) / Front mount push tubes 34.3601K (NARROW) Käepideme alusplaat / Handle holder 34.3404 Varraste ühendusplaat / Rod connection plate 34.3405 Käepideme varras / Handle rod 34.3406...
  • Page 19 Esikinnitus / Front mount 8 32 43 38 6 33 39 1 8 44 24 1 4 1 7 44 31 37...
  • Page 20 Parempoolne hõlm / Plow right side Nimetus / Description Kood / Code Kogus Amount Parem hõlm / Plow right side 34.3502K Terahoidja / Blade holder 34.3505K Vedru varras / Spring holder 34.2800 Tera / Blade 34.3506 Vedru seib / Spring washer 34.2004 Kummipuks / Rubber bush 34.2005...
  • Page 21 Vasakpoolne hõlm / Plow left side Nimetus / Description Kood / Code Kogus Amount Vasak hõlm / Plow left side 34.3501K Terahoidja / Blade holder 34.3505K Vedru varras / Spring holder 34.2800 Tera / Blade 34.3506 Vedru seib / Spring washer 34.2004 Kummipuks / Rubber bush 34.2005...
  • Page 22 IRON BALTIC OÜ Põldmäe tee 1 Vatsla 76915 Estonia Tel. +372 6 533 711 Email. sales@ironbaltic.ee WWW.IRONBALTIC.COM...
